La VIGNETTE (1°Bon 136°RIF)
( PC de Quartier )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Mouzon
Quartier
Malandry
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
SAILLY(08370)
Lieu-dit / Parcelle
Coordonnées
49.589716 - 5.188134
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Ce PC est un bloc bétonné enterré présentant un couloir à deux entrées aux extrémités, desservant deux pièces. Les pièces sont à plafond plat.
L'abri-PC se compose de deux entrées reliées par un couloir desservant deux pièces de 9m² environ.
Les deux entrées sont précédées de tranchées taillées dans le roc sur 5 à 7 m.
La dalle de toiture est peu épaisse (60 cm) et les murs n'excèdent pas 50 cm d'épaisseur.
Le massif de couverture et la rocaille sont également peu épais.
Des vestiges d'attaches de câbles et de supports de tableaux téléphoniques sont visibles dans les deux pièces.
Chaque pièce dispose d'une cheminée d'aération avec couvercle conique encore en place.
Source(s) :
Relevés sur place le 19/07/2019
Les deux entrées sont précédées de tranchées taillées dans le roc sur 5 à 7 m.
La dalle de toiture est peu épaisse (60 cm) et les murs n'excèdent pas 50 cm d'épaisseur.
Le massif de couverture et la rocaille sont également peu épais.
Des vestiges d'attaches de câbles et de supports de tableaux téléphoniques sont visibles dans les deux pièces.
Chaque pièce dispose d'une cheminée d'aération avec couvercle conique encore en place.
Source(s) :
Relevés sur place le 19/07/2019
CONSTRUCTION, Environnement
Noter aux environs du PC la présence en forêt de traces de tranchées.
Le positionnement géographique est confirmé.
Cet abri-PC de bataillon est tout proche (à 13 m) d'une chambre de coupure à laquelle il est relié par câble téléphonique enterré. La gaine d'arrivée des câbles est visible dans le couloir de l'abri.
Source(s) :
Relevés sur place le 19/07/2019
Cet abri-PC de bataillon est tout proche (à 13 m) d'une chambre de coupure à laquelle il est relié par câble téléphonique enterré. La gaine d'arrivée des câbles est visible dans le couloir de l'abri.
Source(s) :
Relevés sur place le 19/07/2019
CONSTRUCTION, Mission, ou Fonction de l'objet
Le PC de la Vignette est le PC du quartier Malandry
EFFECTIF, Commandement et/ou unité
Le quartier Malandry est tenu par le 1° Bataillon du 136° RIF.
Il est placé sous le commandement du CB Feron
Il est placé sous le commandement du CB Feron
GENERALITES, Localisation précise
Le positionnement géographique est estimé, il est approximatif
SOURCES, Bibliographie ou documents de réference
Carte renseignée (MORAS)
Page n° 15592 mise à jour le 22/05/2022 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
L'entrée est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74376 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

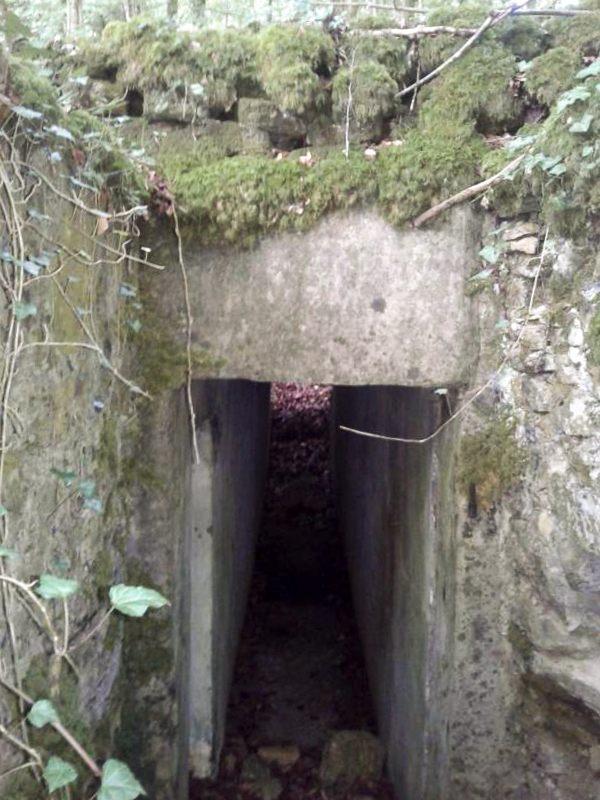

L'entrée est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74377 - Taille écran 600 x 800 pixels
Déposée le 01/05/2019
Déposée le 01/05/2019
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

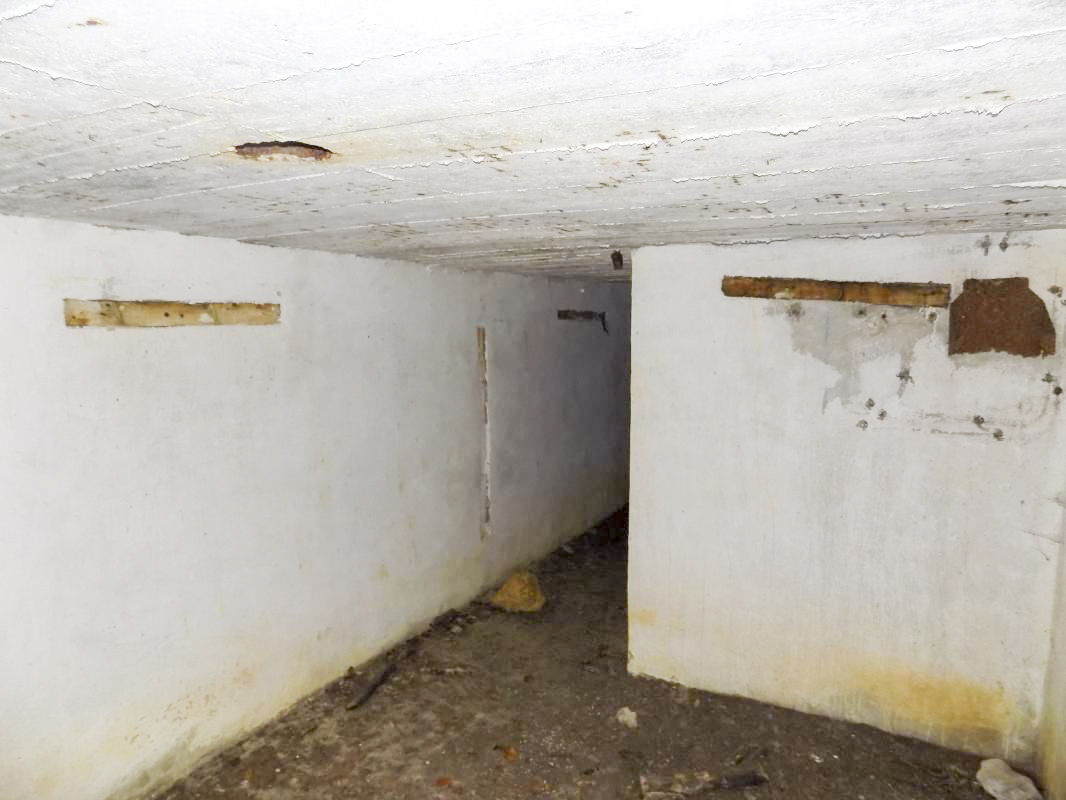

Couloir et l'entrée salle est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74379 - Taille écran 600 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

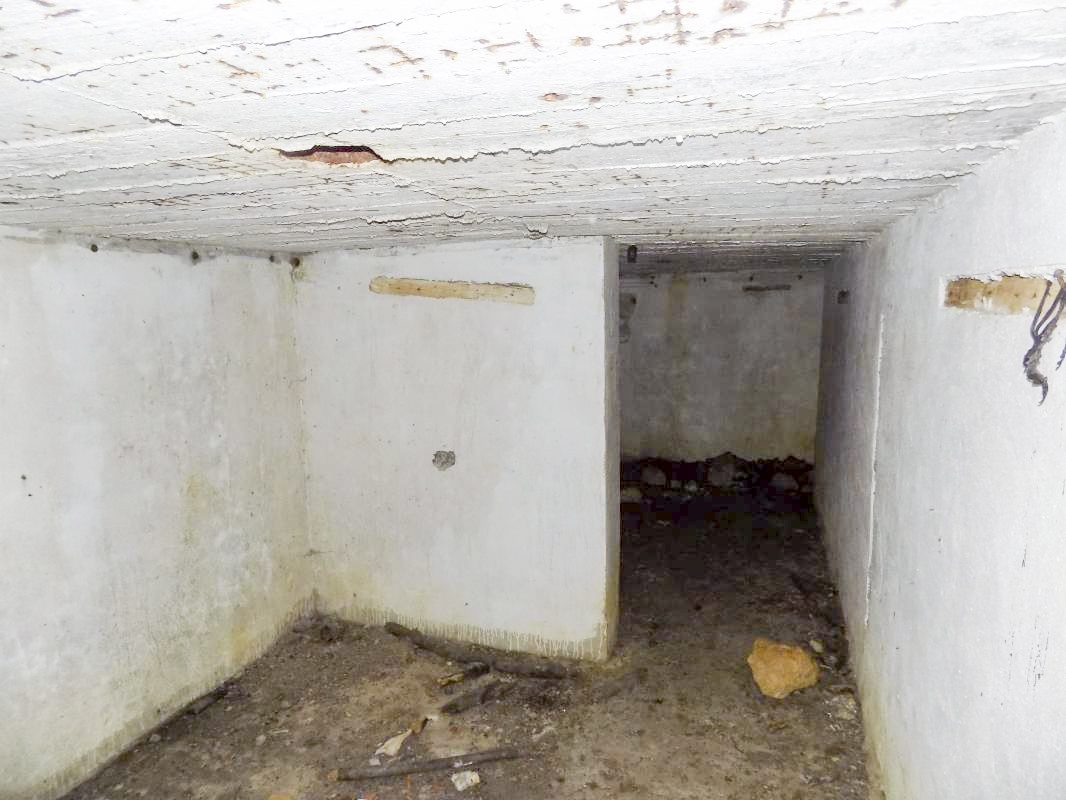

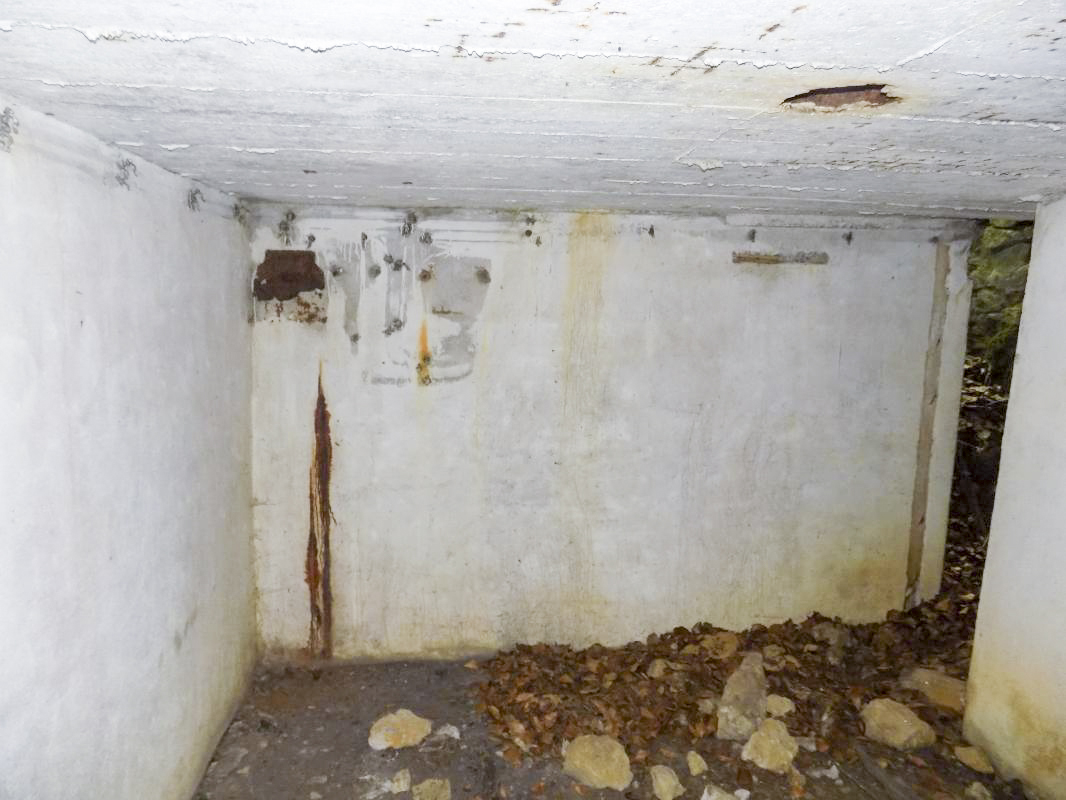

Salle est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74380 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
Salle est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74381 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
Salle est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74382 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
Salle est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74384 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
Salle ouest
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74385 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)
Salle ouest
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74387 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

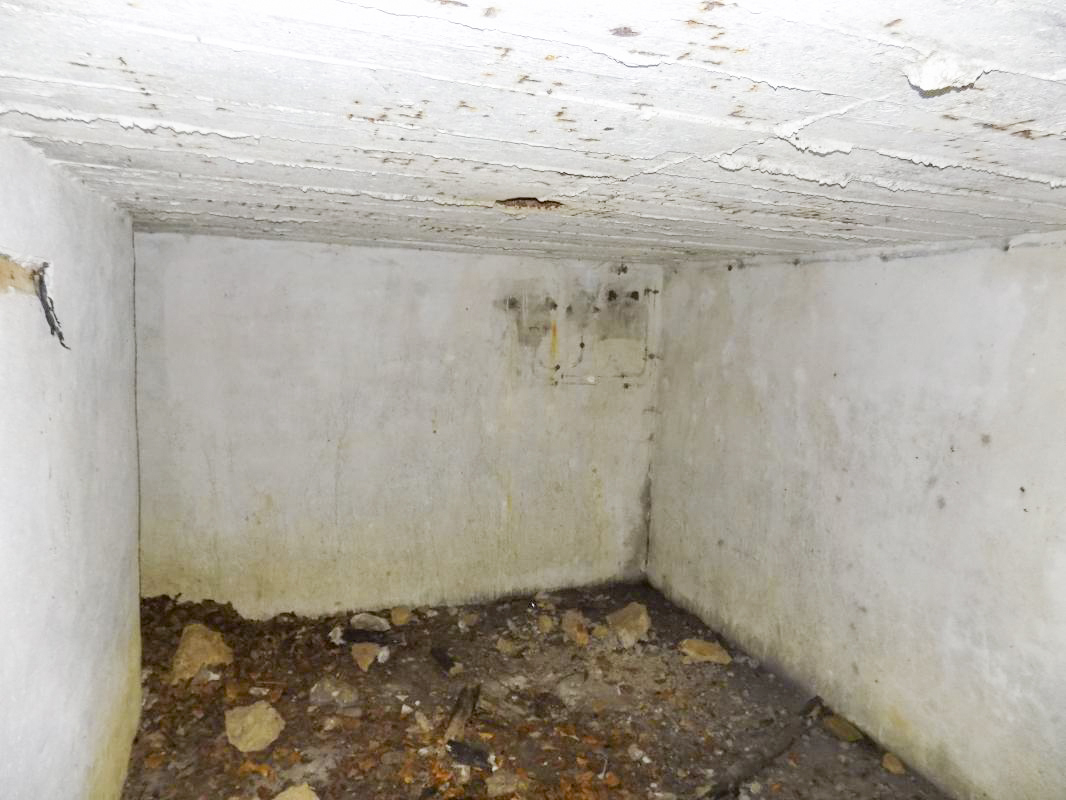

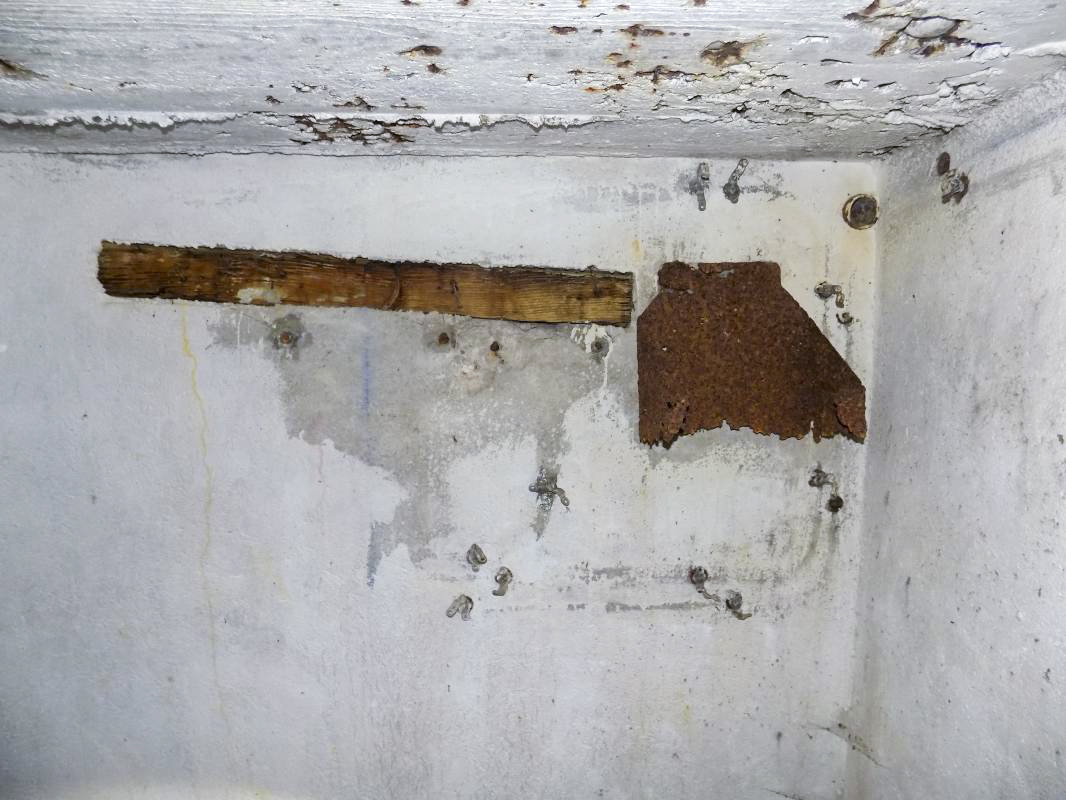

Salle ouest
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74388 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

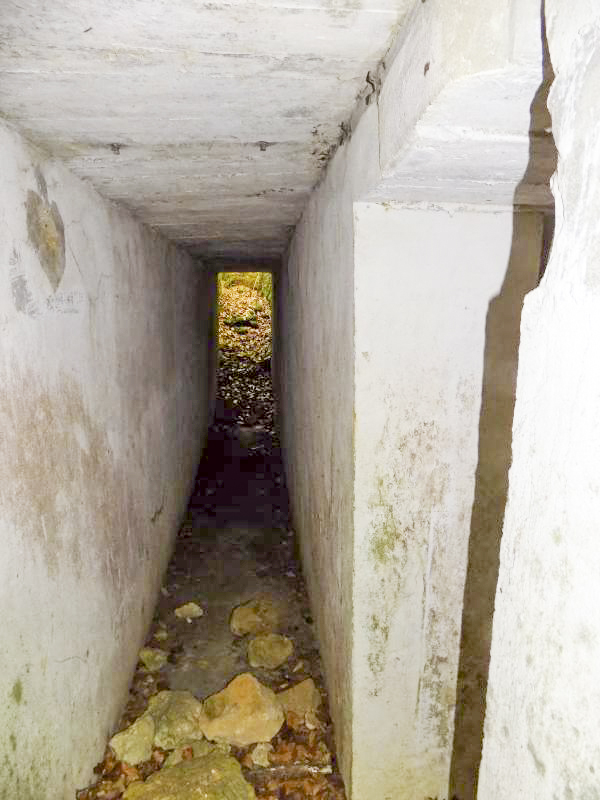

Couloir vers l'est
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74389 - Taille écran 600 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

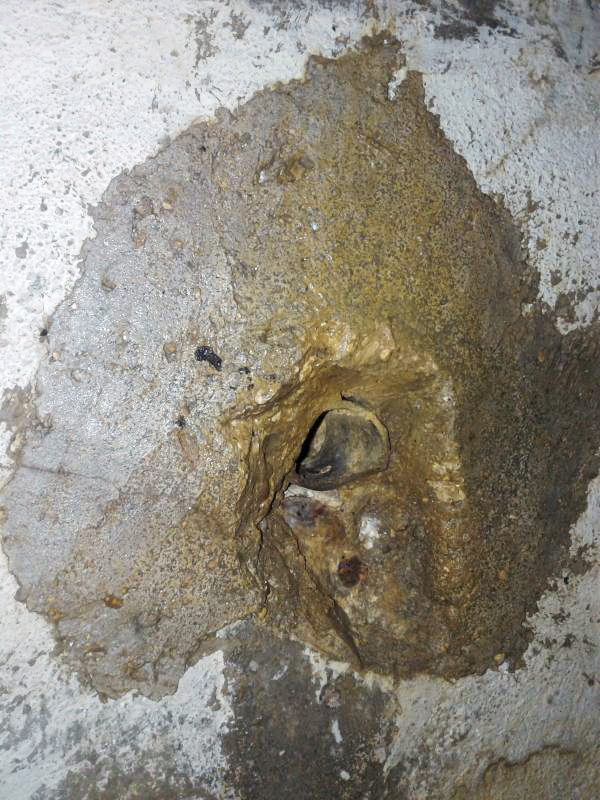

Gaine d'arrivée des câbles dans le couloir de l'abri.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77886 - Taille écran 600 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

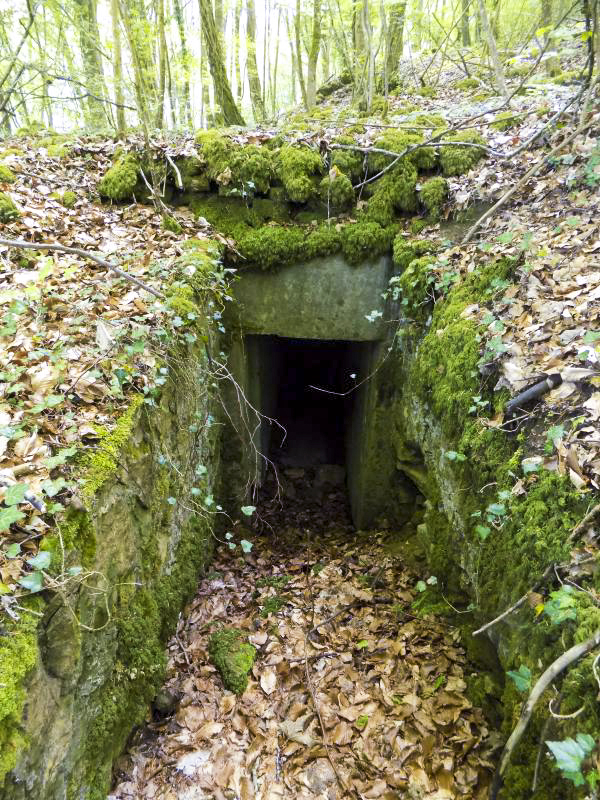

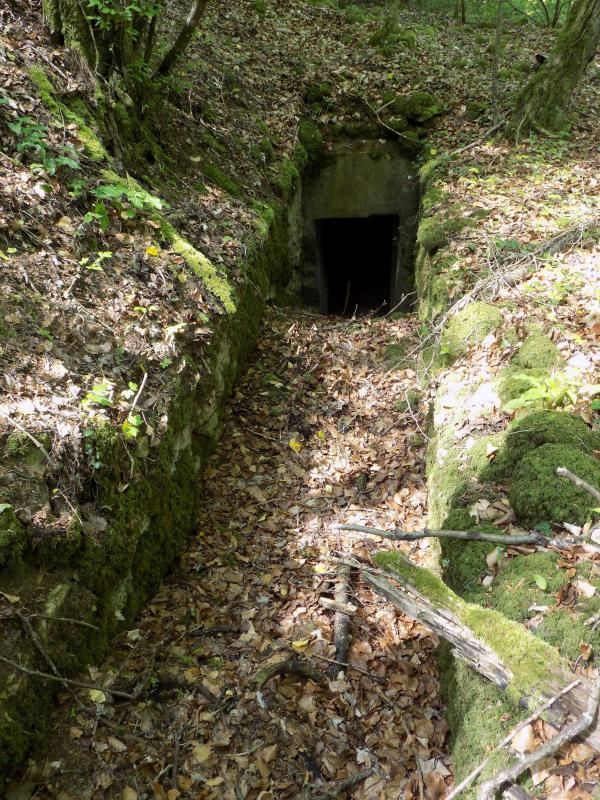

L'entrée l'ouest
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74391 - Taille écran 600 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

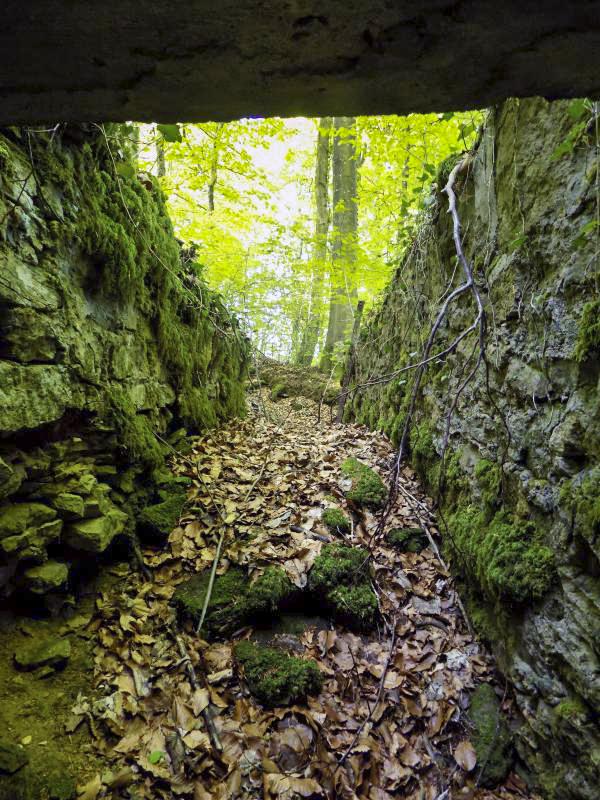

L'entrée l'ouest
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74392 - Taille écran 600 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

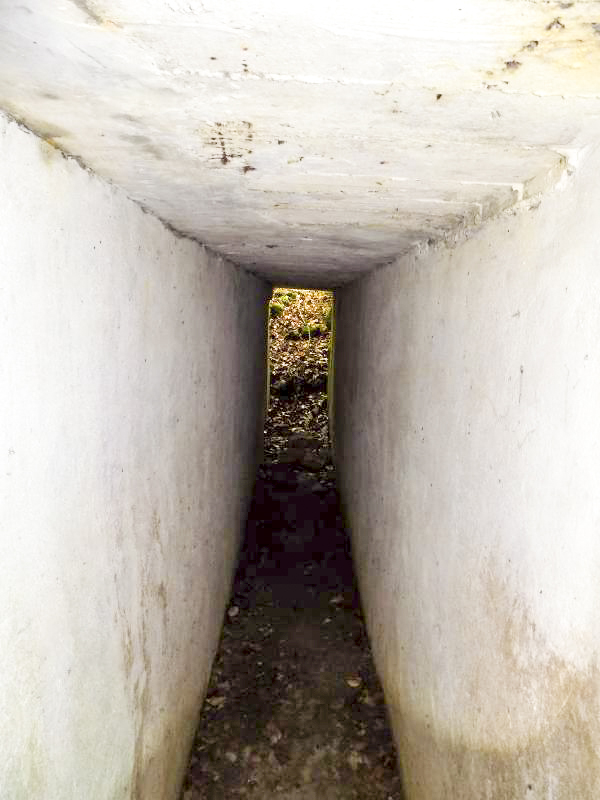

Couloir à deux entrées, desservant l'abri-PC.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77888 - Taille écran 600 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE (1°BON 136°RIF) - (PC de Quartier)

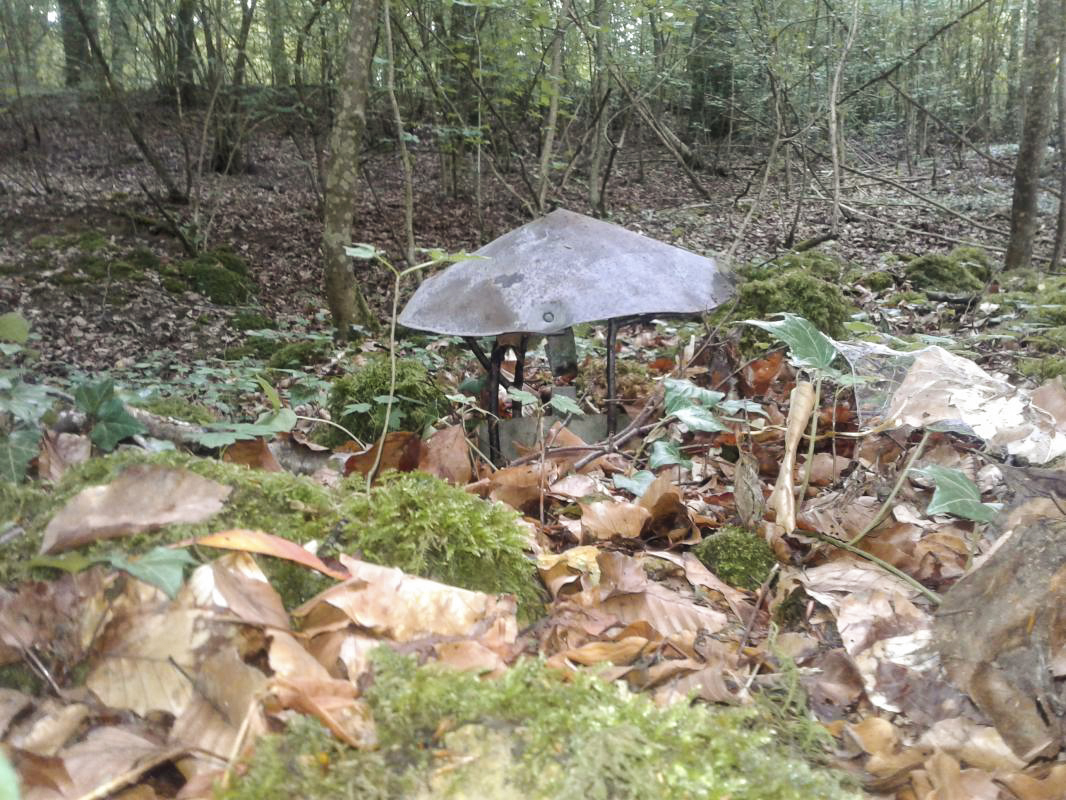

Cheminée d'aération. Couvercle conique subsistant.
