13 - UNTERRIETH 1

( Casemate d'infanterie )









Secteur Fortifié
SFBR - SF Bas-Rhin

Sous Secteur
Erstein

Quartier
Krafft

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
1940

Commune
GERSTHEIM (67150)

Lieu-dit / Parcelle

Coordonnées
48.384523 - 7.710665

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

L'armement du blockhaus est constitué de :
- 1 canon AC - probablement un 25mm SA
- 2 créneaux pour mitrailleuse Hotchkiss calibre 8mm mle 1914
- 2 créneaux pour FM, dont un de defense de couloir


CONSTRUCTION, Description

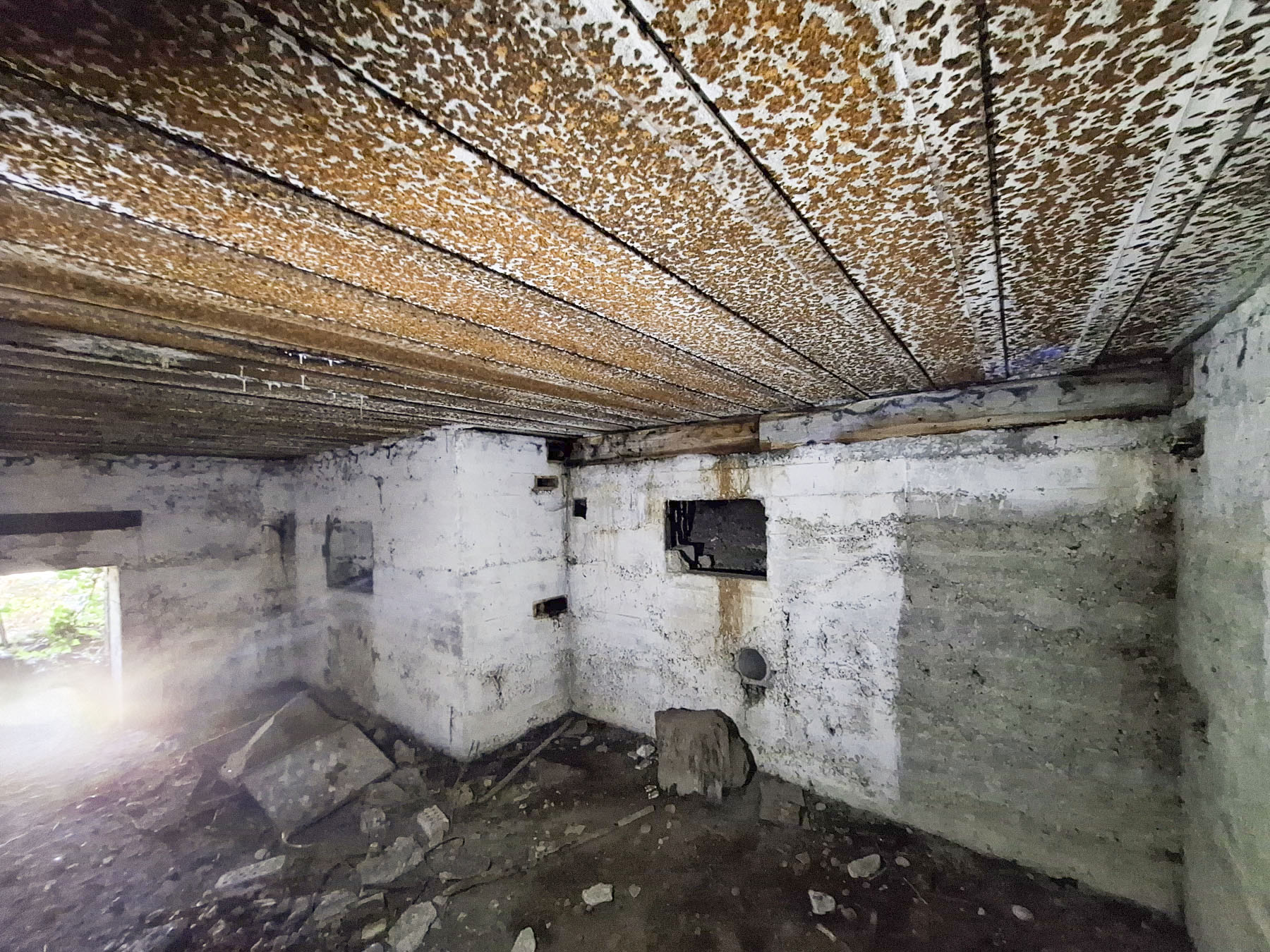

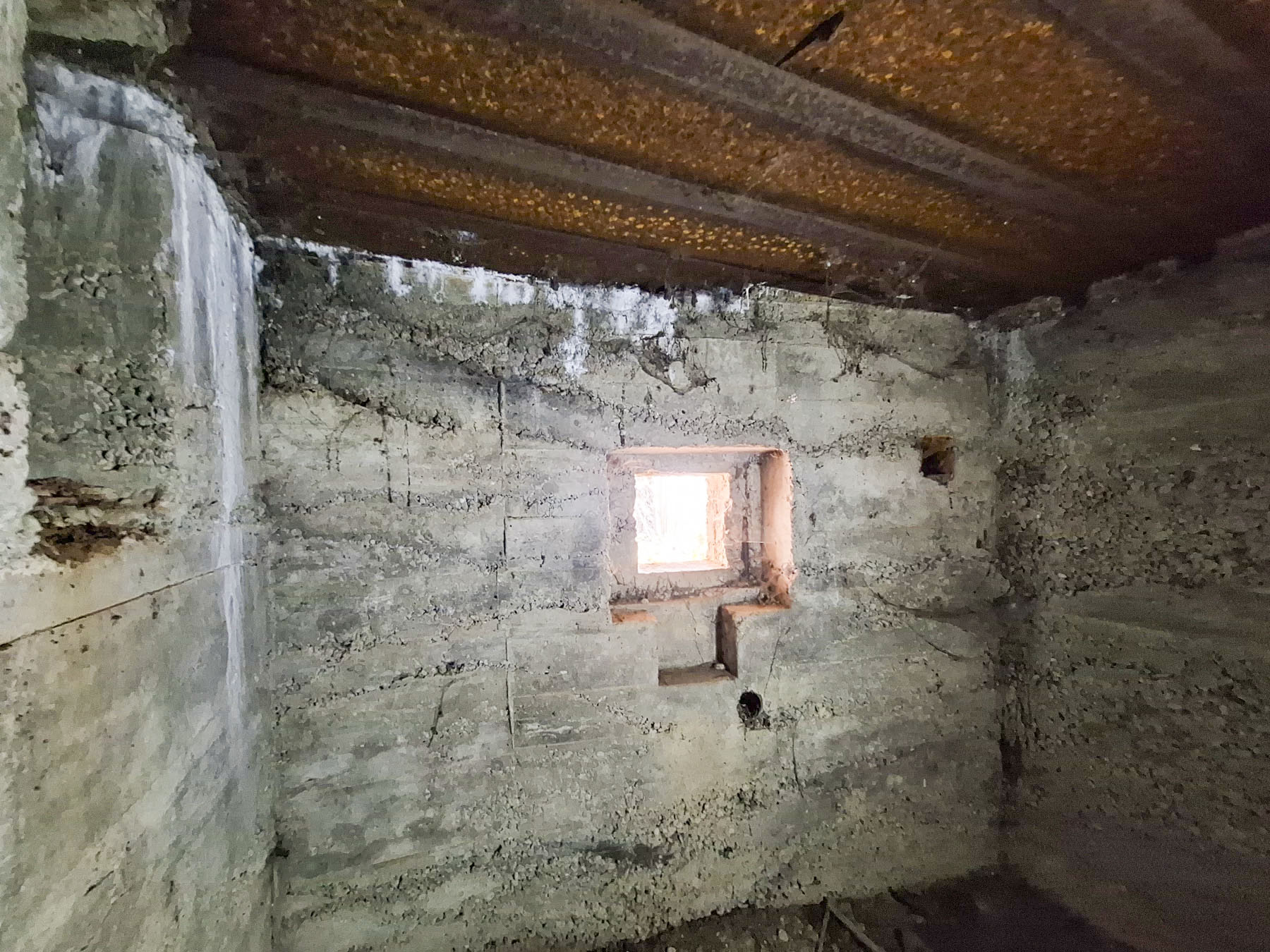

Gros blockhaus au standard STG-FCR, pour canon antichar et mitrailleuses. Il se compose d'un créneau antichar et un créneau mitrailleuse parallèles en échelon refusé, orienté en flanquement Nord-Est en protection des approches nord de Gerstheim, et d'un créneau de mitrailleuse frontal, orienté Est-Sud-Est, battant la route venant de la digue haute et les débouchés de celle-ci.

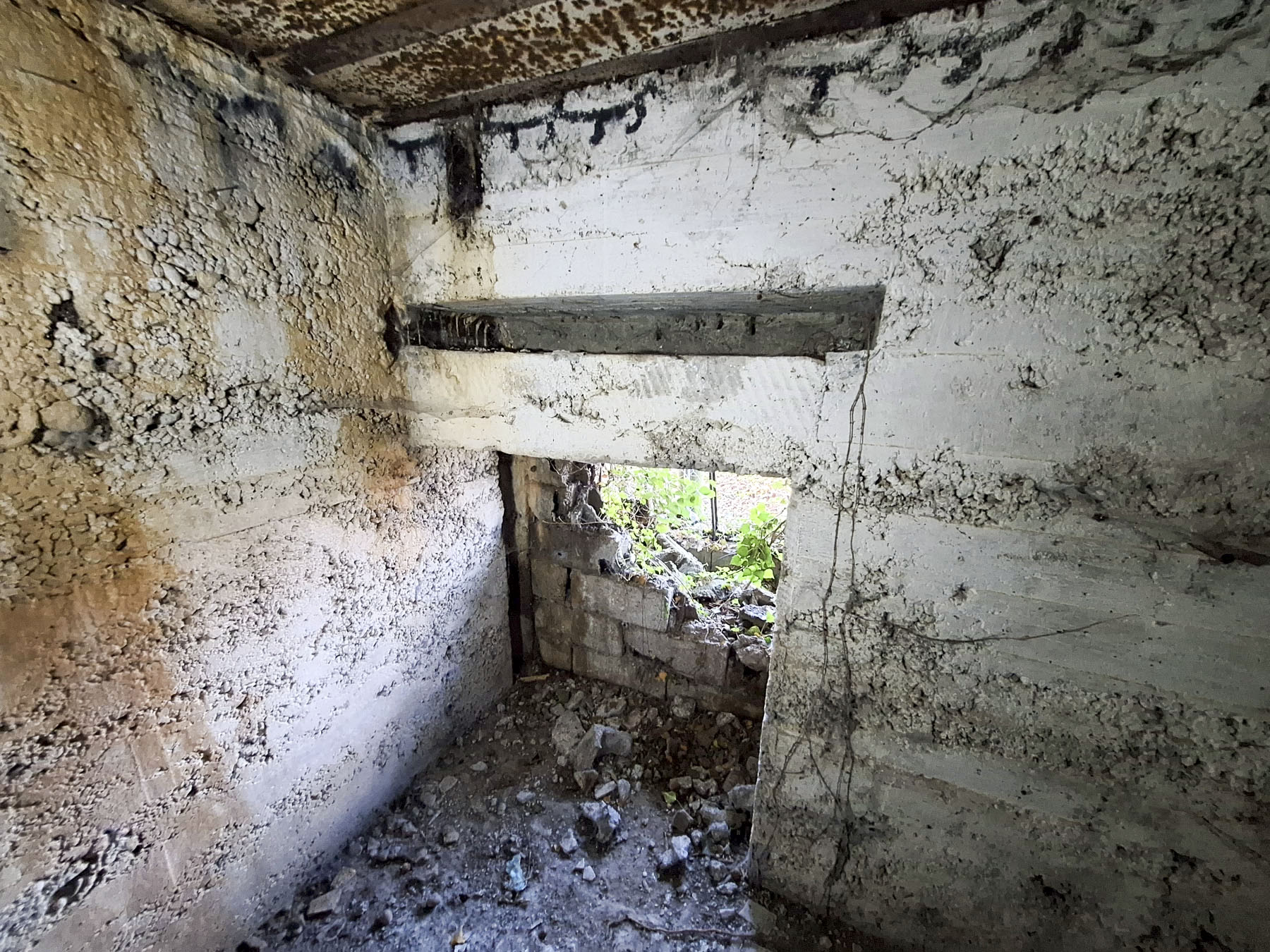

Conformément au standard STG, le bloc dispose de deux entrées, une pour le canon AC et l'autre pour les hommes. L'entrée de hommes est protégée par un créneau de défense rapprochée pour FM et un créneau de couloir au niveau de sa chicane.

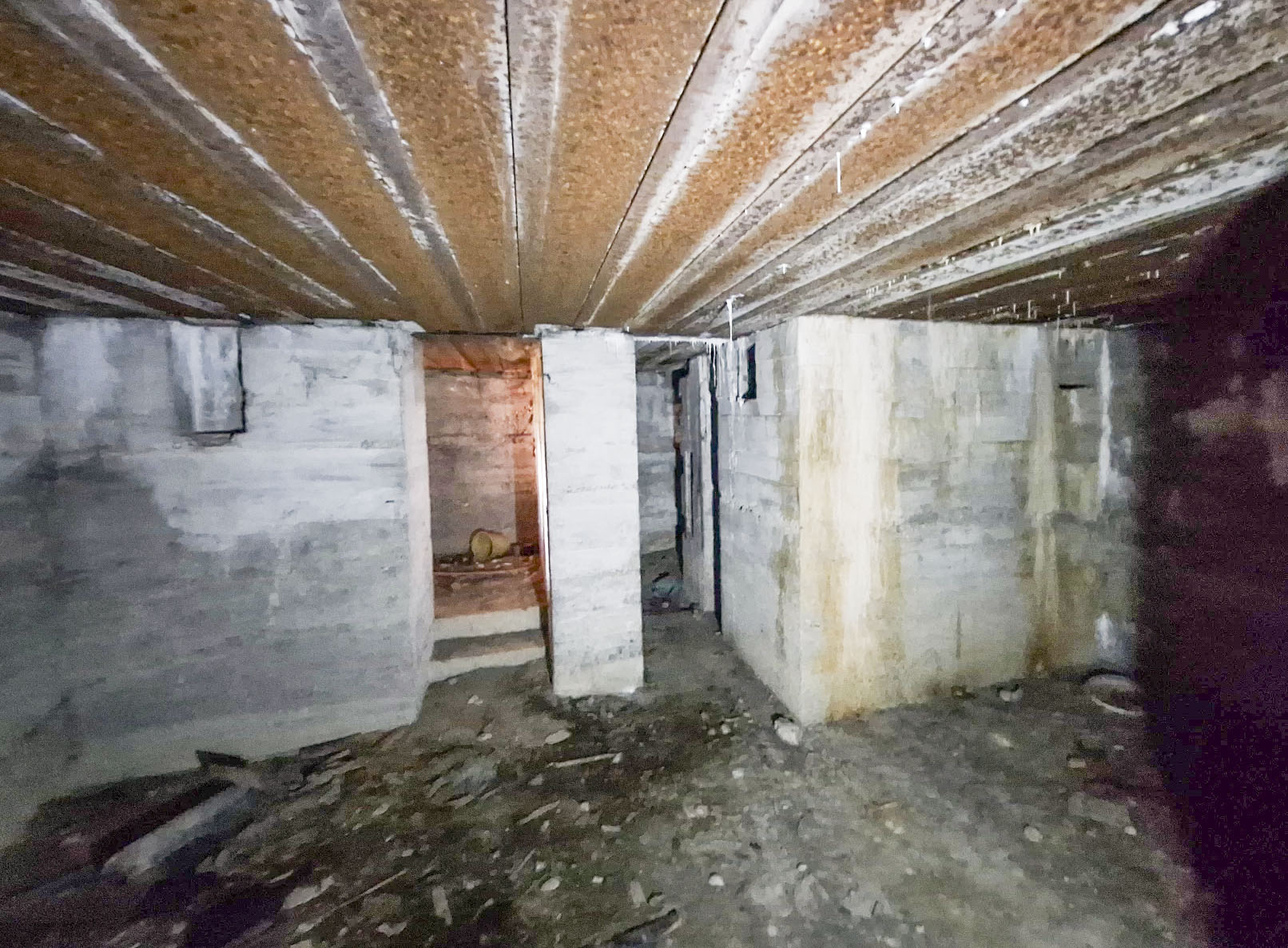

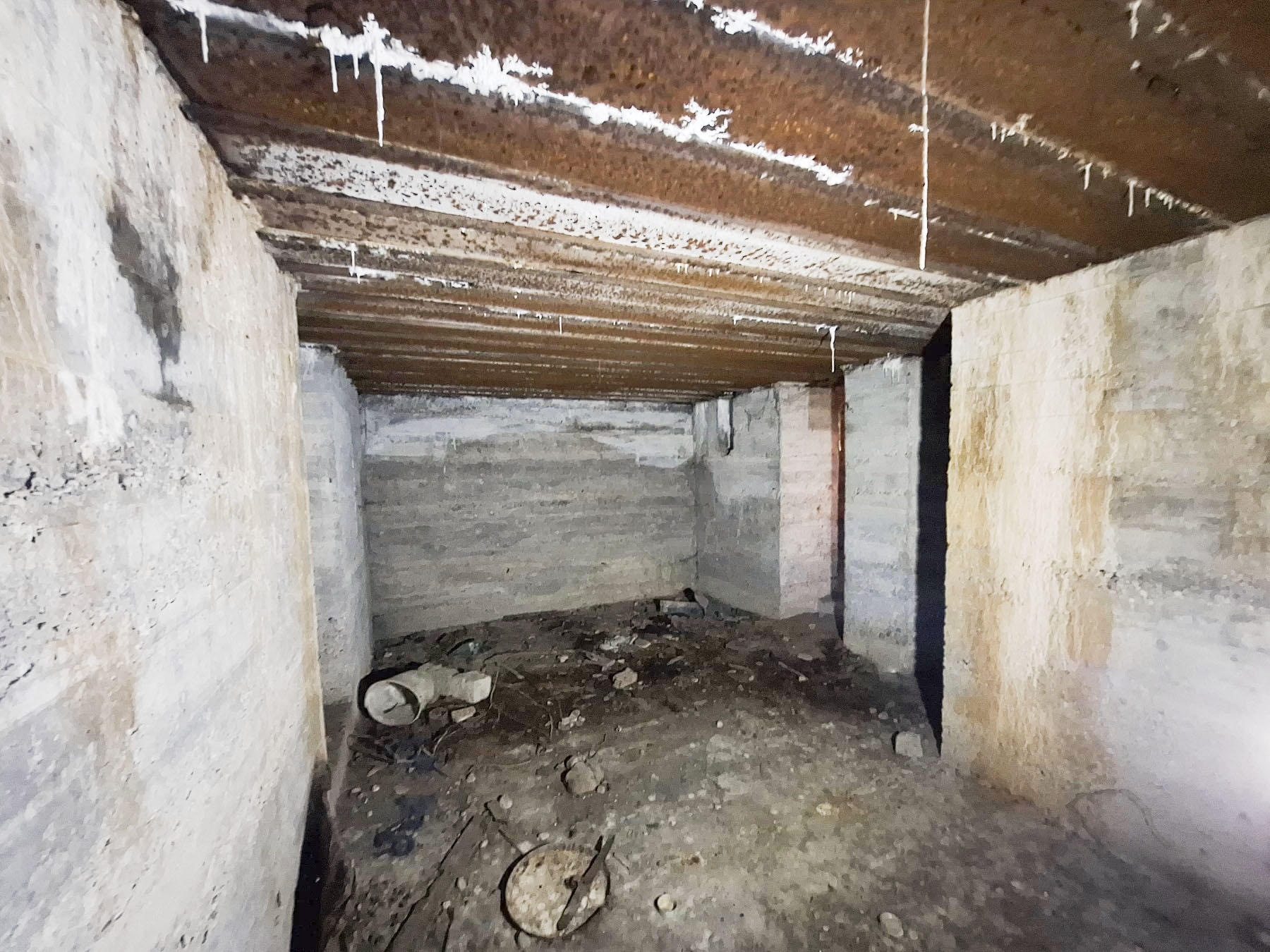

Entre les deux chambres de tir sont ménagées des pièces pour le repos du personnel et le stockage de munitions. Ces pièces sont de plain-pied alors que le standard les prévoit en sous-sol. La proximité de la nappe phréatique a probablement interdit de respecter la disposition standard.

Le degré de protection est important pour du MOM : les murs exposés font 1,75m d'épaisseur et la dalle de 1,5m (protection CORF n°1, conformément au standard FCR).
Source(s) :
SCOICH - Archives du Bas-Rhin, dossier Gerstheim.



GENERALITES, Localisation précise

Chose assez rare, le dossier SCOICH du bloc contient une erreur de coordonnée Lambert Nord, qui correspondent à un autre bloc. La nature et la description du bloc ne laissent aucun doute quant à l'erreur.


ETAT ACTUEL , Etat - utilisation actuelle

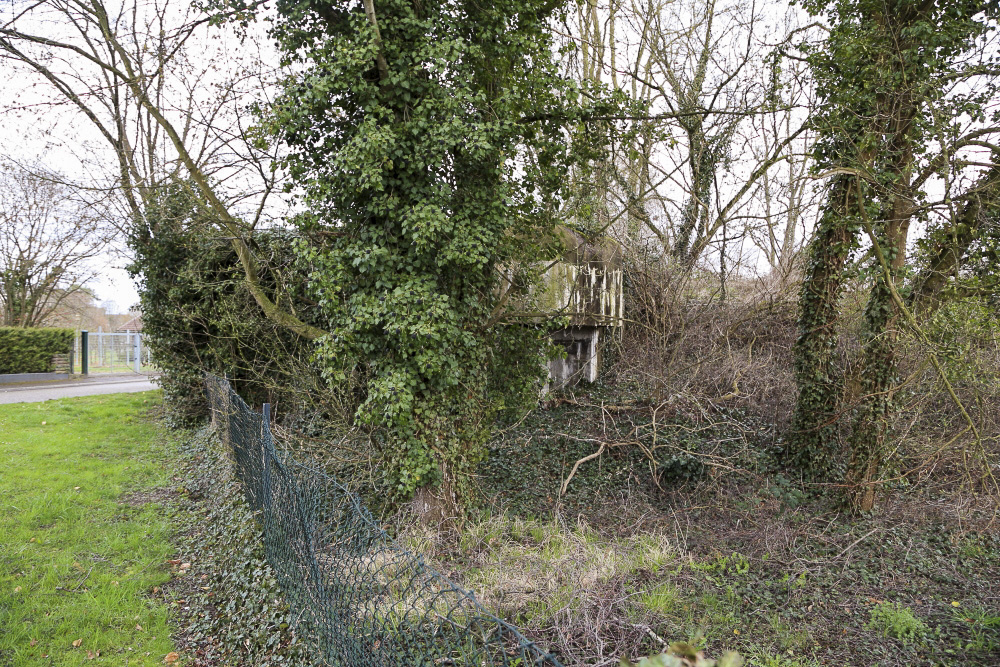

Le blockhaus existe toujours en bord de route, noyé dans la végétation.


SOURCES, Bibliographie ou documents de réference

Cartographie vectorielle Cartomaginot - Pascal LAMBERT www.cartomaginot.com
SCOICH - Dossier Gerstheim
