LANGTHAL 1
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Maître d'ouvrage
MIL - Commandement
Année
Coordonnées
49.022786 - 7.665679
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
CONSTRUCTION, Description
Le blockhaus 1 de l'avant poste du Langthal est un blockhaus pour arme d'infanterie doté de l'armement suivant :
- 2 créneaux pour FM type A
- 2 goulottes à grenades
- 1 dispositif de mise à feu du DMP 1Q2bis voisin.
Un petit blockhaus avec 3 créneaux de fusillade est greffé sur l'entrée, assurant la défense rapprochée des abords.
La chambre de tir pour FM est équipée d'un orifice périscopique.
Les créneaux FM ont été renforcés par bétonnage de la partie basse.
CONSTRUCTION, Environnement
L'avant poste du Langhtal est composé de deux blockhaus pour arme d'infanterie et d'un DMP.
CONSTRUCTION, Mission, ou Fonction de l'objet
Défense du DMP 1Q2bis.
Le créneau FM frontal est axé au nord-nord-est sur la route venant d'Obersteinbach (D 53).
Le créneau FM latéral couvre le bloc voisin Langthal 2.
DENOMINATION, Dénominations alternatives
Dénommé DAMBACH 22 par la SCOICH
Source(s) :
SHD - 3 V 785
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au réseau téléphonique de la fortification de l'avant poste du Langthal est Ap 471
Le numéro d'abonné au réseau téléphonique était AP 471
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
EFFECTIF, Commandement et/ou unité
L'avant poste était placé sous les ordres du S Lt LAGRANGE
Page n° 16018 mise à jour le 20/01/2023 -
© wikimaginot.eu 2023
Photos actuelles
Vue de face, à gauche Langthal 2 et à droite Langthal 1
Auteur : CJ Vermeulen
Vue arrière, à gauche Langthal 1 et à droite Langthal 2
Auteur : Gregory Fuchs
Langthal 1 vue depuis Langthal 2
Auteur : JMBrams
Créneau FM latéral
Auteur : JMBrams
Créneau FM frontal
Auteur : JMBrams
Créneau FM frontal
Auteur : Gregory Fuchs
Détail du créneau FM frontal, noter le bétonnage de la partie basse
Auteur : Gregory Fuchs
Détail du créneau FM frontal, noter le bétonnage de la partie basse
Auteur : JMBrams
Vue sur le créneau FM latéral
Auteur : CJ Vermeulen

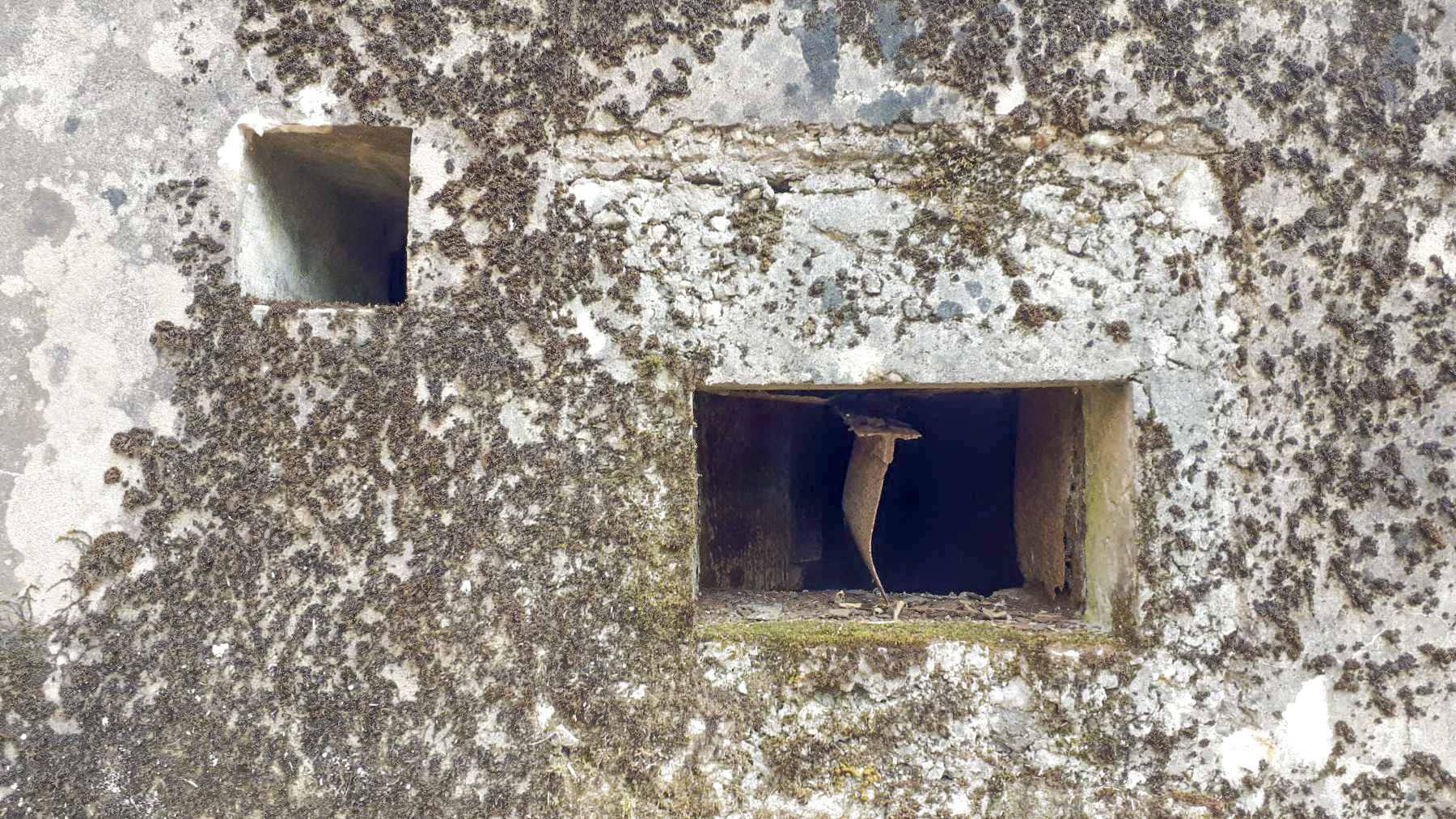

Détail du créneau FM latéral, noter le bétonnage de la partie basse
Auteur : JMBrams
Goulotte à grenades
Auteur : JMBrams
Le blockhaus de défense rapprochée
Auteur : Gregory Fuchs
Le blockhaus de défense rapprochée
Auteur : Gregory Fuchs
Un des créneaux du blockhaus de défense rapprochée
Auteur : JMBrams
Un des créneaux du blockhaus de défense rapprochée
Auteur : JMBrams
Vue vers l'entrée
Auteur : Gregory Fuchs
L'entrée
Auteur : Gregory Fuchs

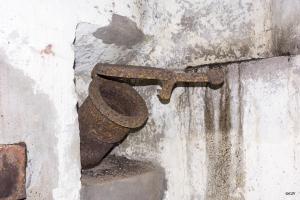

Dispositif pour la mise à feu du DMP voisin
Auteur : Gregory Fuchs
L'entrée
Auteur : JMBrams

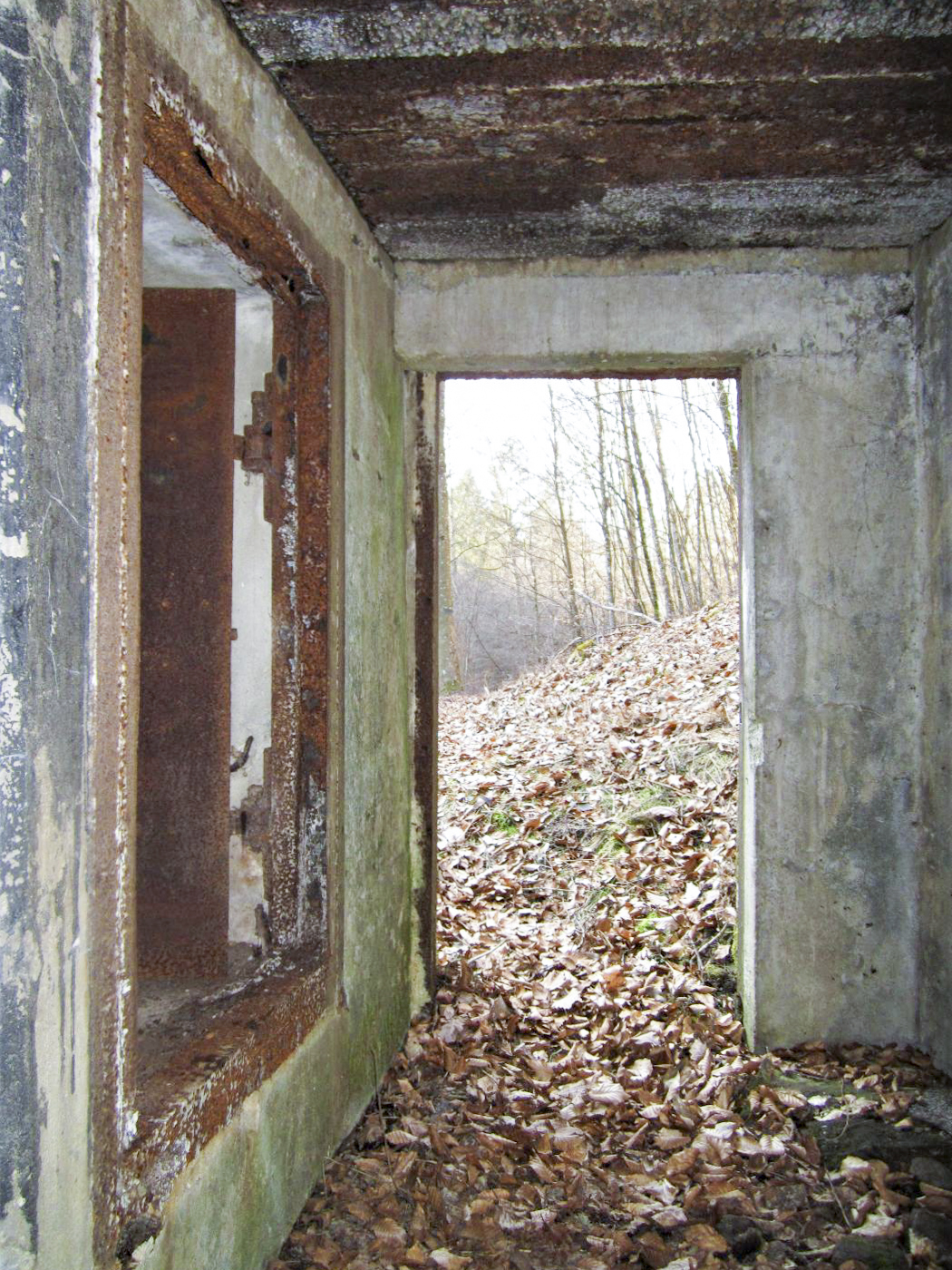

L'entrée du blockhaus, à gauche entrée de la chambre de tir FM
Auteur : Gregory Fuchs
Le blockhaus de défense rapprochée
Auteur : JMBrams
Vue depuis le créneau droit du blockhaus
Auteur : Gregory Fuchs
Réservation pour la ventilation du blockhaus
Auteur : JMBrams

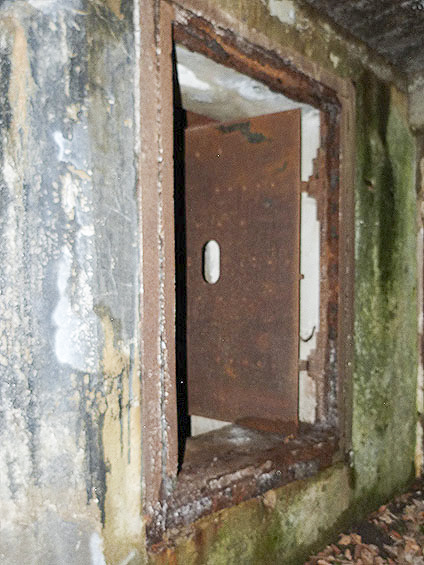

Entrée de la chambre de tir FM
Auteur : JMBrams
Entrée de la chambre de tir FM
Auteur : JMBrams
Chambre de tir FM
Auteur : JMBrams
Chambre de tir FM
Auteur : Gregory Fuchs
Dispositif pour la mise à feu du DMP voisin
Auteur : CJ Vermeulen
Emplacement du ventilateur
Auteur : Gregory Fuchs
Niche à lampe avec conduit d'évacuation des fumées
Auteur : Gregory Fuchs
Emplacement d'un téléphone ?
Auteur : Gregory Fuchs
Chambre de tir FM
Auteur : JMBrams
Chambre de tir FM
Auteur : Gregory Fuchs
Les deux créneaux FM
Auteur : CJ Vermeulen
Créneau FM latéral
Auteur : JMBrams
Les deux goulottes à grenades
Auteur : Gregory Fuchs
Goulotte à grenades
Auteur : CJ Vermeulen

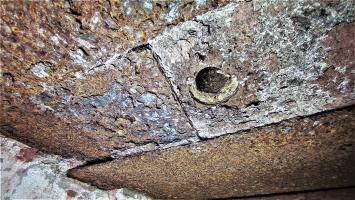

Orifice périscopique dans la chambre de tir FM obstrué par une plaque
Auteur : Baptiste GAUDIN
Orifice périscopique à l'extérieur obstrué par une plaque
Auteur : Baptiste GAUDIN

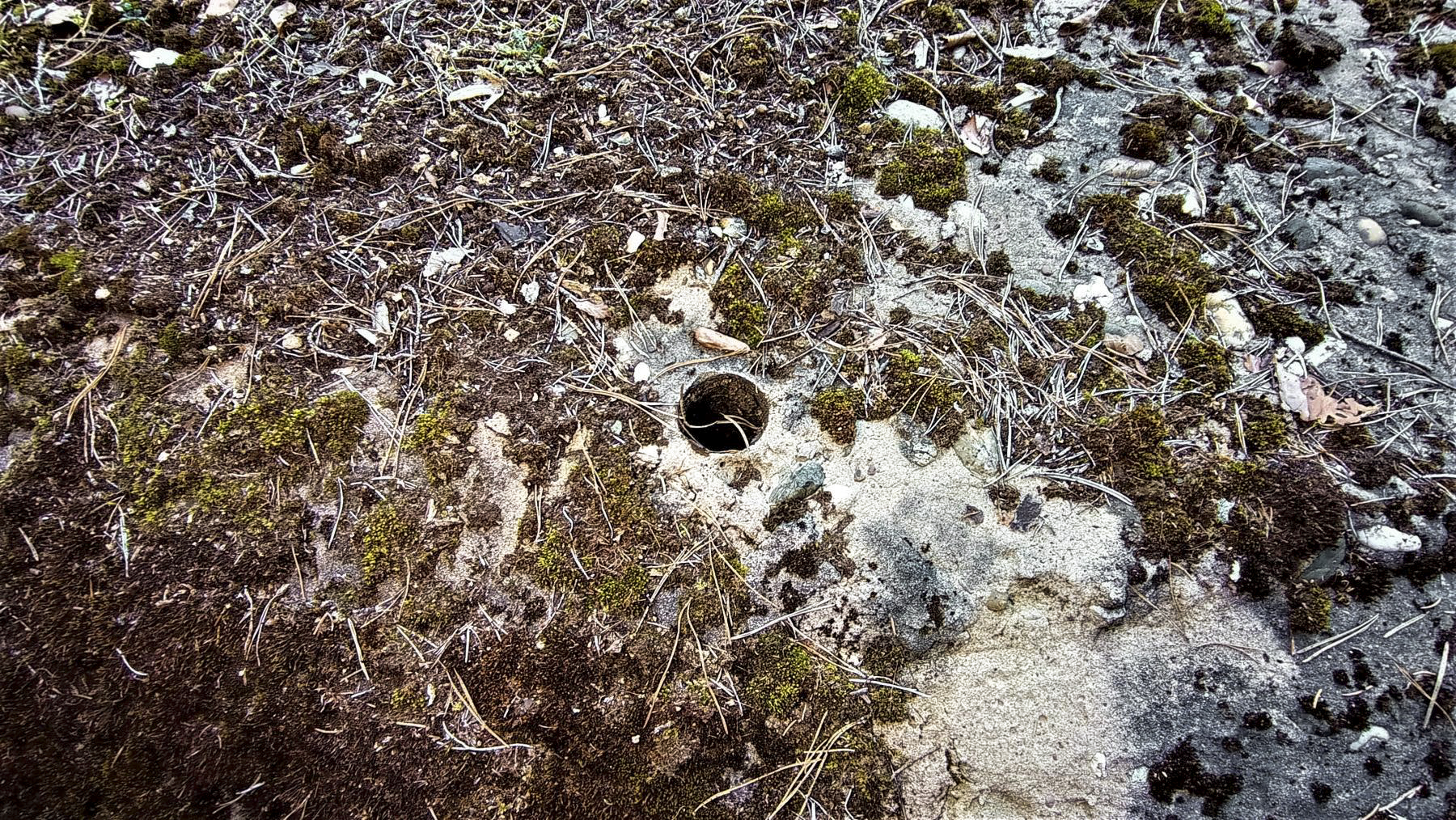

Débouché d'un des trois conduits d'évacuation des fumées des niches à lampes
Auteur : Baptiste GAUDIN
Vue depuis le créneau FM frontal
Auteur : Gregory Fuchs
Vue depuis le créneau FM latéral
Auteur : Gregory Fuchs
