NAGELSTHAL

( Blockhaus pour arme infanterie )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Langensoultzbach

Quartier
Windstein

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1932

Commune
WINDSTEIN (67110)

Lieu-dit / Parcelle
Nagelsthal

Coordonnées
48.994555 - 7.687849

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

L'armement du blockhaus est le suivant :
- 2 créneaux pour jumelage de FM Mle 1924/29, interchangeable avec une mitrailleuse Hotchkiss de 13,2mm

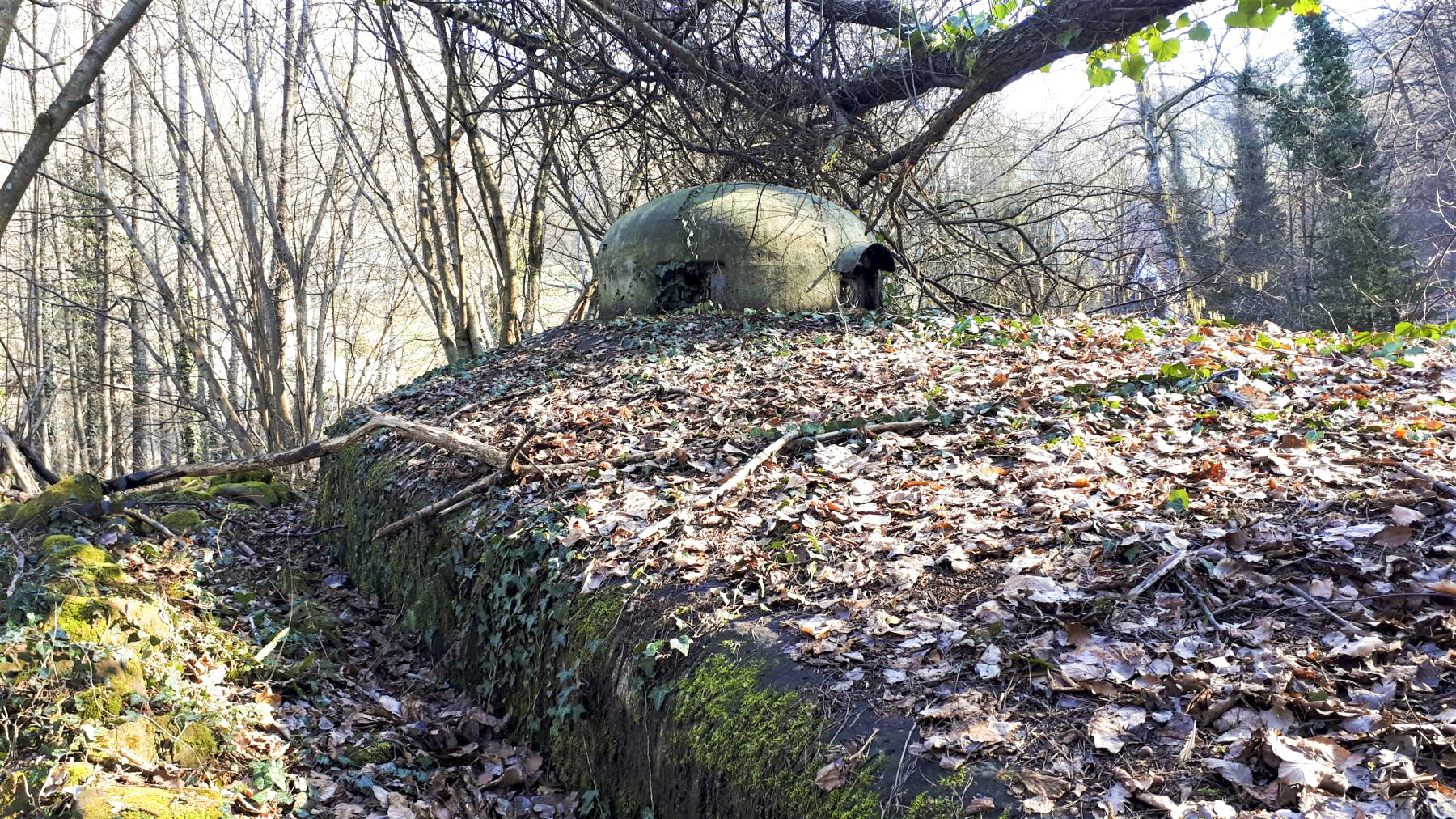

- 1 cloche GFM type A (FM 24/29 et mortier de 50)
- 1 goulottes à grenades (défense rapprochée de l'entrée)
- 1 créneau FM type A (défense rapprochée de l'entrée)
- 1 créneau FM de porte


CONSTRUCTION, Cartouche ou information constructeur

Le blockhaus porte un cartouche au dessus de l'entrée, datant la réalisation de son gros oeuvre (1932).


CONSTRUCTION, Description

Le blockhaus de Nagelsthal est un blockhaus d'infanterie CORF double, qu'on pourrait qualifier de "casemate légère".

Il possède une cloche GFM ainsi qu'un créneau FM pour la défense rapprochée de l'entrée.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétrole et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.

Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier"


CONSTRUCTION, Mission, ou Fonction de l'objet

Couverture du vallon de Windstein entre le blockhaus de Gunsthal Col Ouest et la casemate de Windstein.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné au réseau téléphonique de la fortification du blockhaus est Ca 511


EFFECTIF, Commandement et/ou unité

L'équipage de la casemate est issu de la 5°UEC du 165°RIF. Il est placé sous le commandement de l'Adjudant-Chef Hoffman.


GENERALITES, Spécificités

Ce blockhaus CORF présente une particularité pratiquement unique, partagée avec ceux de GUNSTHAL-FERME :
Ses deux mitrailleuses de 13,2mm sont placées sur volet de démasquage latéral et le jumelage de FM est suspendu à un birail "sur-écarté" spécial.
Cette disposition très rare s'explique par l'absence de place pour mettre un volet de démasquage petit-modèle pour jumelage de l'autre côté de la trémie.


ETAT ACTUEL , Etat - utilisation actuelle

2015 - Terrain privé, transformé en résidence de week-end. Un bâtiment sanitaire a été accolé au blockhaus.


HISTORIQUE, Construction

Les trois blockhaus de NAGELSTHAL et GUNSTHAL COL Est et Ouest font l'objet d'un projet de plan d'implantation 652/S le 24 Mars 1932. Ce projet est approuvé par DM 2154 2/4-S le 25 Mai 1932.

Concernant le blockhaus de NAGELSTHAL, la CORF recommande lors de ce processus d'approbation de changer l'orientation de la cloche GFM en ne conservant que deux créneaux frontalement au lieu de trois (rotation de la cloche vers la droite). L'absence de créneau vers l'avant-gauche se justifie par la fait que de ce côté le blockhaus est protégé par la casemate de WINDSTEIN.
Source(s) :
SHD 2V244
