BRAUS Nord (Tunnel de )
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Maître d'ouvrage
CIV - Privé
Constructeur
Entreprises civiles
Coordonnées
43.879057 - 7.429598
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
CONSTRUCTION, Cartouche ou information constructeur
Le blockhaus de défense de l'entrée du tunnel de Braus a été construit par la Sté GIANOTTI adjudicataire des travaux de construction du tunnel.
Un dispositif de défense des entrées avait été exigé par l'autorité" militaire pour lever son veto à la construction de la ligne ferroviaire
CONSTRUCTION, Description
Le blockhaus interdit l'entrée du tunnel de Braus du coté de Sospel.
L'accés se fait par une galerie débouchant dans le tunnel et fermée par une porte blindée.
Le tunnel peut être condamné par une grille située quelques mètres en retrait de son entrée
EFFECTIF, Commandement et/ou unité
La défense des tunnels de Braus, du Grazian, de Cattalorda, de Gigne et de Carança est assurée par des personnels issus du 95° BAF, placés sous le commandement du Lt GASTAUD.
EQUIPEMENT, Electrique
Les locaux sont dépourvus d'électricité, l'éclairage était assuré par des lanternes .
EQUIPEMENT, Transmissions
Le blockhaus est relié au réseau téléphonique militaire par un cable 2 paires depuis le PC du Col de BRAUS
Page n° 16278 mise à jour le 05/05/2020 -
© wikimaginot.eu 2020
Photos actuelles
Auteur : Alain Loviny
Auteur : fortiff.be
Droits réservés
L'entrée du tunnel, avec les deux blockhaus de défense de part et d'autre
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
Auteur : fortiff.be
Droits réservés
Le blockhaus de défense gauche
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
Le blockhaus de défense droite
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
Créneaux vus de l'intérieur. Détail du volet
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
Lanterne d'éclairage
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny

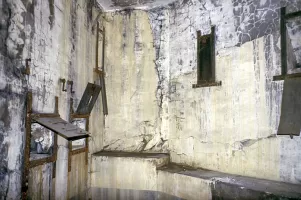

Créneaux vus de l'intérieur.
Auteur : LOVINY Alain
Créneaux vus de l'intérieur. Les créneaux en partie haute sont destinés à lancer des grenades
Auteur : LOVINY Alain
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
2016-Gond de la Porte
Auteur : Ellena-Cuny
2016-Gond de la Porte
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
Entrée du blockhaus de gauche en rentrant.
Auteur : Alain Loviny
Entrée du blockhaus de gauche en rentrant. A sa droite, les latrines (partie supérieure) et la "réception" (partie basse).
Auteur : Alain Loviny
Entrée du blockhaus de gauche en rentrant. La galerie est obstruée suite à des mouvements de terrain.
Auteur : Alain Loviny
2016
Auteur : Ellena-Cuny
Entrée du blockhaus de droite en rentrant.
Auteur : Alain Loviny
Blockhaus de droite: dortoirs.
Auteur : Alain Loviny
2016
Auteur : Ellena-Cuny
2016
Auteur : Ellena-Cuny
Blockhaus de droite: emplacement téléphone.
Auteur : Alain Loviny
Blockhaus de droite: créneaux lance grenades.
Auteur : Alain Loviny
Blockhaus de droite: réserve d'eau.
Auteur : Yann Duvivier
Blockhaus de droite: reste du bassin.
Auteur : Yann Duvivier
L'accés aux documents en ligne est réservé aux membres du site.
Fiche du tunnel de Braus (ITFF)
Auteur : ITTF
Source : www.tunnels-ferroviaires.org
Document #20690 disponible en ligne (860.37 Ko)
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Tunnel de Braus - Plan de détail de la grille de fermeture
Document #21381 disponible en ligne (290.03 Ko)
Droits réservés
Tunnel de Braus - Plan de détail de la porte de fermeture
Document #21382 disponible en ligne (171.53 Ko)
Droits réservés
Tunnel de Braus - PV de la conférence de la Commission Mixte sur les travaux à réaliser
PV de la commission mixte fixant les prescriptions pour les ouvrages à construire par la Cie PLM dans le cadre de la fortification du tunnel de Braus - Avis du ministère des travaux publics daté du 25 sept 1915
Auteur : MARTINET P.
Source : Collection A. Loviny
Document #21393 disponible en ligne (1.46 Mo)
CC BY-SA -Paternité - Partage à l'identique
Tunnel de Braus - Projet de fortification de l'entrée Nord
Plans établis en 1914 concernant les travaux de fortification de la tête du tunnel de Braus coté Coni ( entrée Nord).
Ce projet n'est semble t'il pas celui qui a été finalement retenu pour la construction du fronton nord
Auteur : Feuilly
Document #21405 disponible en ligne (32.04 Mo)
Droits réservés
Tunnel de Braus Nord
Plan sommaire de l'ouvrage.
Auteur : Yann Duvivier
Document #47325 disponible en ligne (888.2 Ko)
CC BY-SA -Paternité - Partage à l'identique
