WINDSTEIN
( Casemate d'artillerie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Windstein
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
WINDSTEIN (67110)
Lieu-dit / Parcelle
Sielberflussel
Coordonnées
48.983574 - 7.689518
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Artillerie
2 canons 75 mm modèle 1897 sur plateformes à lambourde d'ancrage.
CONSTRUCTION, Description
La casemate d'artillerie de Windstein est une casemate légère d'artillerie pour deux pièces de 75 mm construite pour flanquer les casemates et inondations de la vallée de la Schwarzbach, tout comme sa sœur du Biesenberg située à l'opposé de la vallée.
Ces deux casemates sont d'un type propre à la RFL et sont construites sur un plan proches très sommaire sans cuirassement spécifique.
Ces deux casemates sont d'un type propre à la RFL et sont construites sur un plan proches très sommaire sans cuirassement spécifique.
DENOMINATION, Dénominations alternatives
Aussi nommée Casemate d'artillerie de Silberflussel
Source(s) :
Répertoire des constructions du 43° CAF
Source(s) :
Répertoire des constructions du 43° CAF
EFFECTIF, Commandement et/ou unité
La casemate était desservie par les artilleurs du 168° RAP.
EQUIPEMENT, Transmissions
La casemate était reliée au réseau souterrain de la fortification par deux câbles à 6 et 3 paires
Source(s) :
PLA - constat terrain
Source(s) :
PLA - constat terrain
La casemate était dotée d'un téléphone étanche type TM 32 et d'un boitier de connexion pour lignes de campagne
Un répartiteur type 2 bis pour 56 circuits (?) permettait le brassage des lignes. La présence de ce répartiteur laisse supposer l’existence d'un central fixe, mais aucune trace de ce dernier n'a été trouvée
Source(s) :
PLA- Constat terrain
Un répartiteur type 2 bis pour 56 circuits (?) permettait le brassage des lignes. La présence de ce répartiteur laisse supposer l’existence d'un central fixe, mais aucune trace de ce dernier n'a été trouvée
Source(s) :
PLA- Constat terrain
Page n° 17660 mise à jour le 03/05/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)

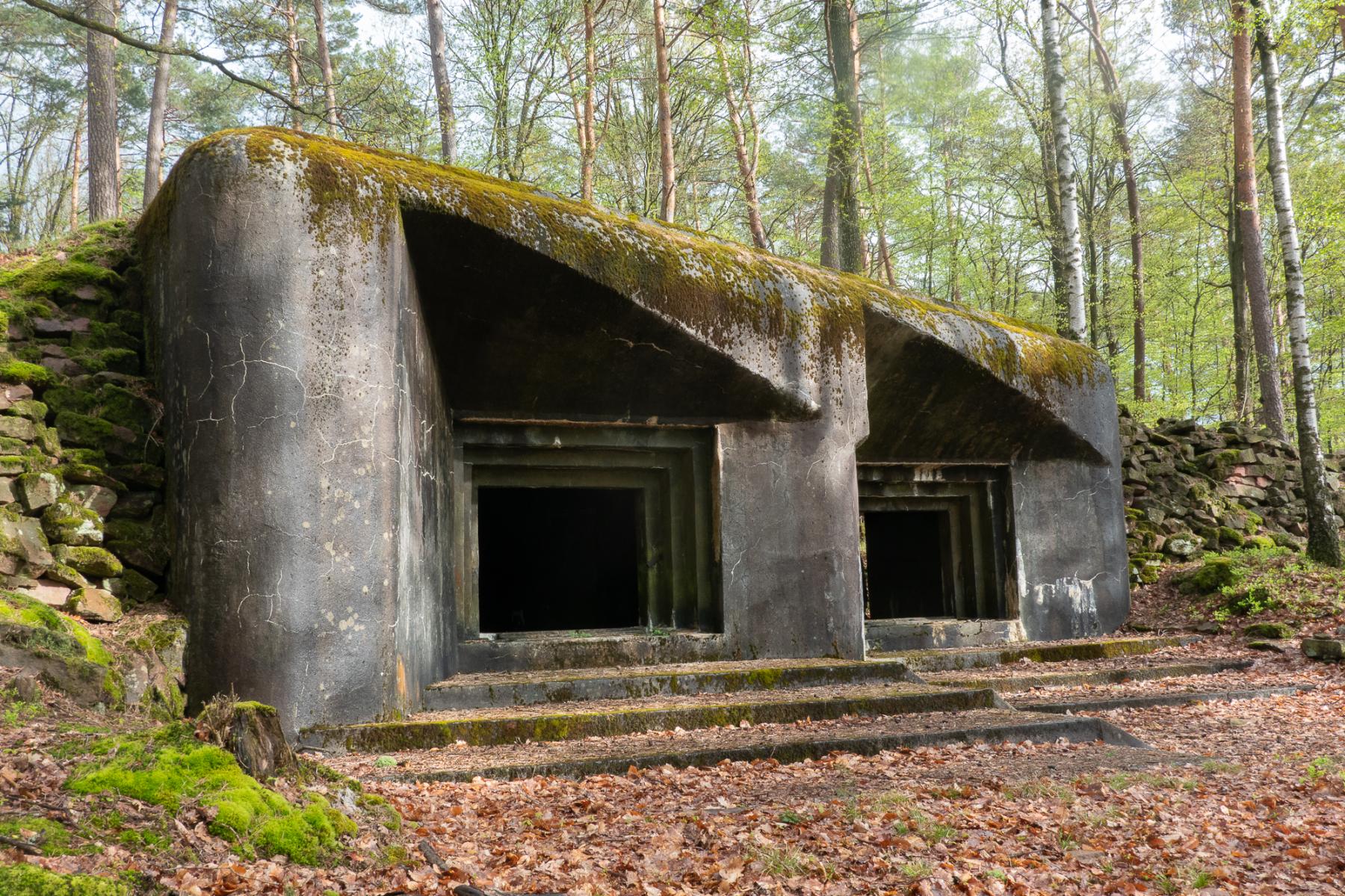

Vue frontale de la casemate
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117545 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
CJ Vermeulen
WINDSTEIN - (Casemate d'artillerie)
Une superbe vue de la casemate avec ses deux embrasures. L'entrée arrière est visible au travers de l'embrasure de droite.
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 26003 - Taille écran 1772 x 1175 pixels
Prise le 23 avril 2000 - Déposée le 29/11/2020
Prise le 23 avril 2000 - Déposée le 29/11/2020
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 29782 - Taille écran 960 x 639 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 29783 - Taille écran 960 x 529 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117547 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 26020 - Taille écran 999 x 665 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117546 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117548 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
Un des créneaux
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 26021 - Taille écran 1000 x 665 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)

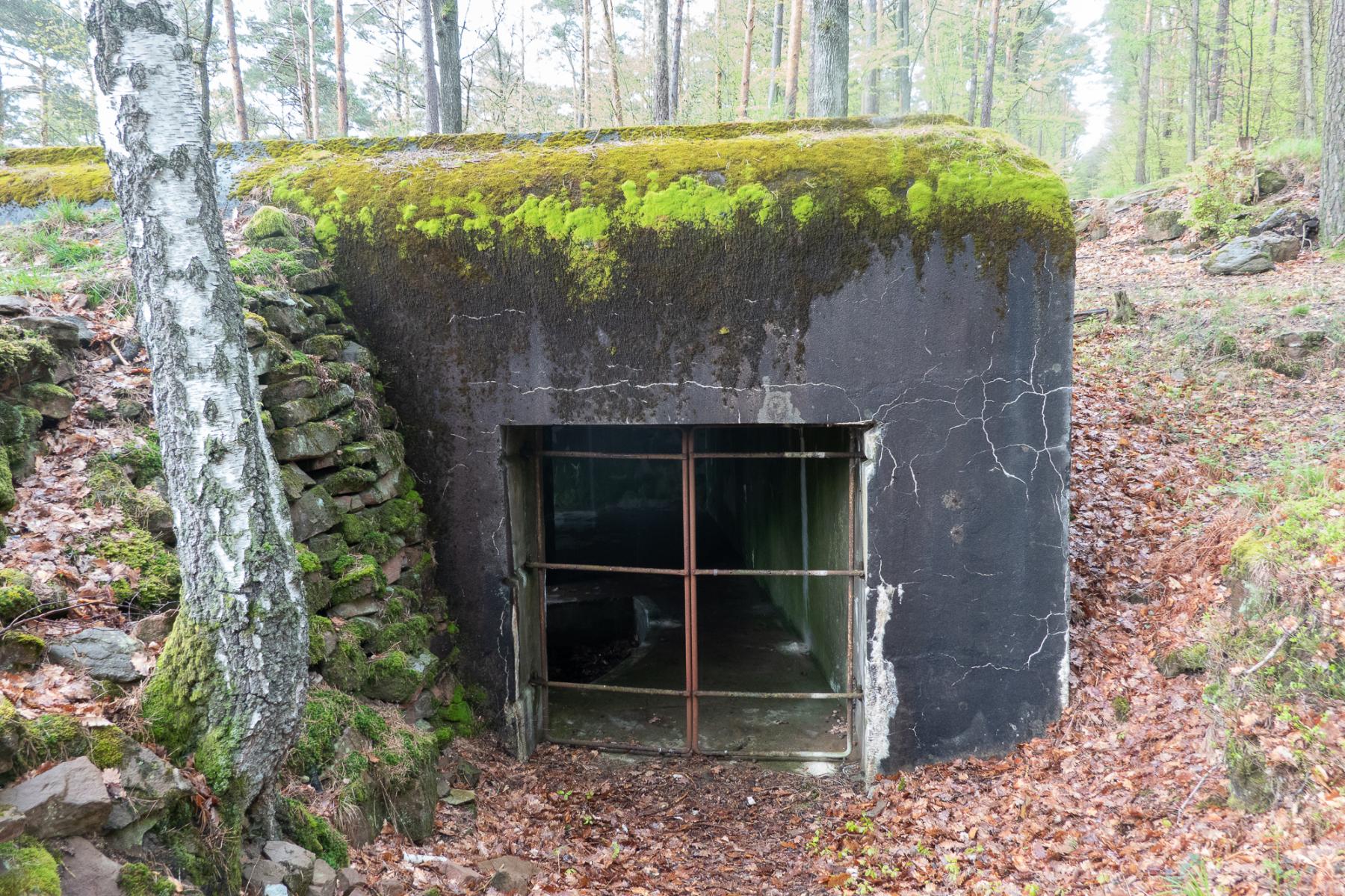

L'entrée située sur l'arrière
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 26022 - Taille écran 960 x 640 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117549 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
L'entrée arrière
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 29786 - Taille écran 932 x 640 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)

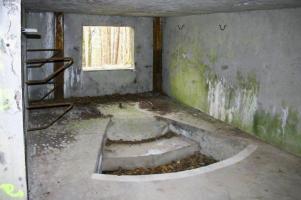

La premiére chambre de tir
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : GRAMI
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 29785 - Taille écran 960 x 639 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
CJ Vermeulen
WINDSTEIN - (Casemate d'artillerie)
L'intérieur de la casemate
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 95814 - Taille écran 1800 x 1199 pixels
Prise le 14 oct. 2018 - Déposée le 27/04/2021
Prise le 14 oct. 2018 - Déposée le 27/04/2021
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'artillerie)
La deuxième chambre de tir
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : GRAMI
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 26025 - Taille écran 1000 x 663 pixels
Déposée le 29/11/2020
Déposée le 29/11/2020
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)
Réservations dans le créneau.
Pour insertion de poutres afin d'obturer celui-ci ?
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Pour insertion de poutres afin d'obturer celui-ci ?
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117584 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 03/05/2023
Prise le 28 avril 2023 - Déposée le 03/05/2023
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'artillerie)

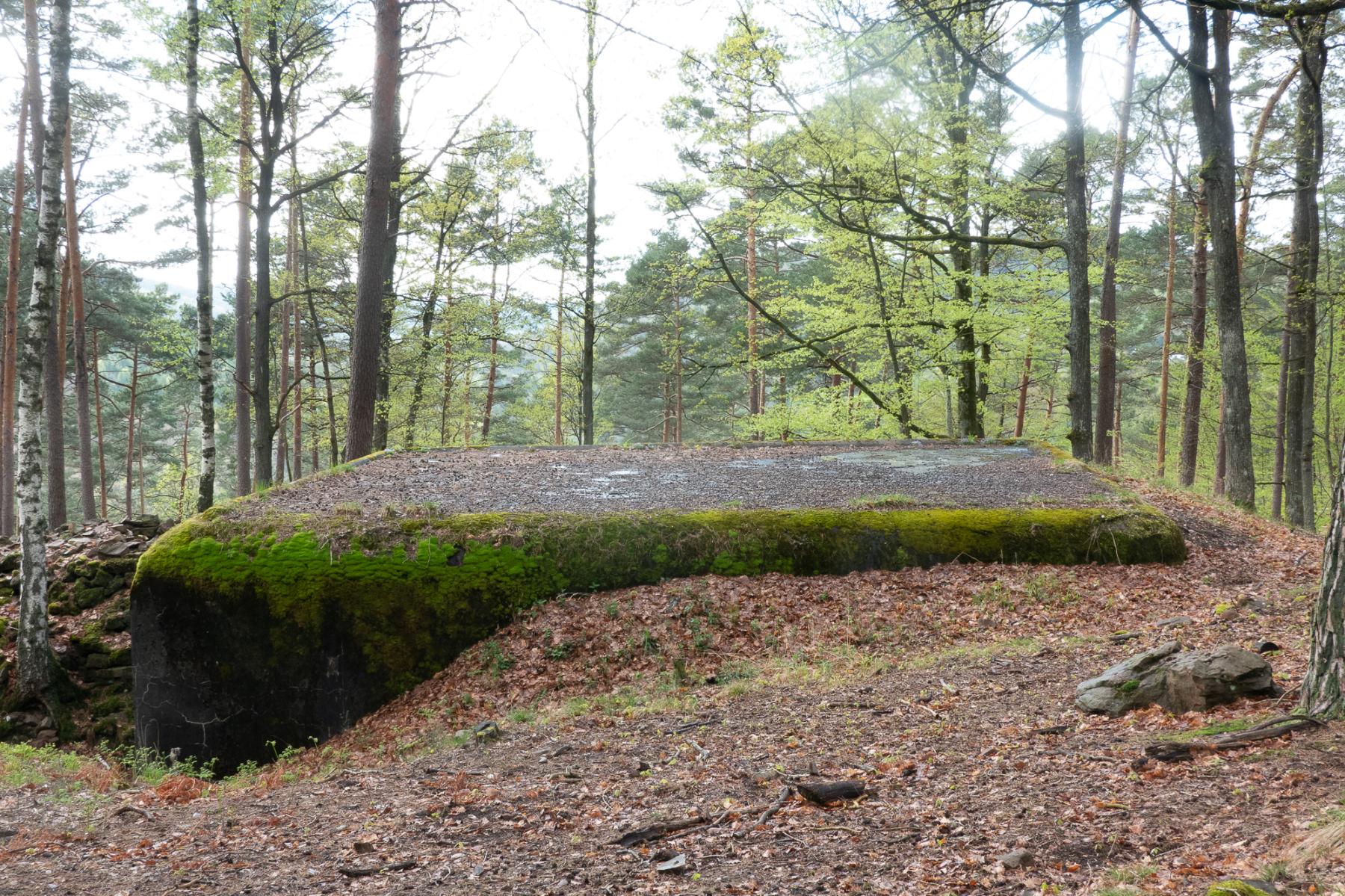

Dessus de la casemate
