A35 - JEAN DIOT
( Casemate d'infanterie - Double )
Secteur Fortifié
DAA - DA des Ardennes
Sous Secteur
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1939
Commune
LA NEUVILLE AUX JOUTES(08380)
Lieu-dit / Parcelle
Coordonnées
49.937798 - 4.228342
Validité information
Verifié
Niveau de réalisation en 1940
Inachevé
Etat actuel
Incomplet

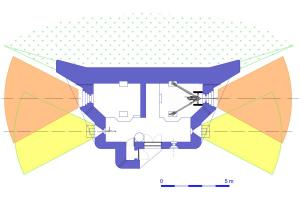

Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Ce blockhaus double sans sous-sol est une version encore allégée du bloc STG-FCR type A. On ne le trouve que dans la forêt de St Michel, dans le DAA. Il existe en plusieurs variantes qui ne diffèrent que par l'angle entre les deux chambres de tir. Il dispose de deux entrées, une pour le canon, basse et obturable grace à un sys.......... Plus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
Le blockhaus est doté de :
- 2 créneaux pour canon antichar (25 SA)
- 2 créneaux pour mitrailleuse Hotchkiss 8mm mle 1914
- 1 créneau FM arrière
- 2 créneaux pour canon antichar (25 SA)
- 2 créneaux pour mitrailleuse Hotchkiss 8mm mle 1914
- 1 créneau FM arrière
CONSTRUCTION, Description
Ce blockhaus est blockhaus STG double pour canon antichar et mitrailleuse.
CONSTRUCTION, Mission, ou Fonction de l'objet
Ce blockhaus faisait partie de la ligne principale de résistance, placée en avant dans la forêt de Hirson, et flanquait le fossé antichar creusé en avant.
CONSTRUCTION, Plan type
Blockhaus STG double allégé Mle 1939 type A "Forêt".
DENOMINATION, Dénominations alternatives
Aussi codée A32 selon les nomenclatures
HISTORIQUE, Construction
Bien que probablement opérationnel en Mai 1940, ce bloc n'avait pas reçu son rocaillage devant le mur de tête, côté ennemi.
SOURCES, Bibliographie ou documents de réference
- Fichier KML de Jean-Louis AUBLET et Sylvie MAINGUIN - www.attila-77250.fr
- Carte IGN au 1:25000
- Cadastre
- Carte IGN au 1:25000
- Cadastre
