A64 - QUATRE VENTS

( Blockhaus lourd type STG / STG-FCR - Double )









Secteur Fortifié
SFE - SF Escaut

Sous Secteur

Quartier

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
1940

Commune
VILLERS POL (59530)

Lieu-dit / Parcelle

Coordonnées
50.287986 - 3.630214

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


FCR-GA1 A2 Blockhaus FCR Groupe d'Armées 1 Type A2

Ligne Maginot - Blockhaus FCR-GA1 A2 -

  • 2 créneaux pour canon AC (25SA)

  • 2 créneaux pour mitrailleuse Hotchkiss

  • 2 créneaux pour fusil mitrailleur (Défense rapprochée)

  • 1 créneau d'observation frontal



Ces blocs ont une épaisseur de dalle de 1m50 et les murs avant sont épais de 1,75 mèt..........
Plus d'informations ...



Notes et informations



ARMEMENT, Infanterie

- 2 créneaux pour canon antichar de 25mm SA Mle 1934
- 2 créneaux pour mitrailleuse Hotchkiss de 8mm Mle 1914.
- 2 créneaux FM de défense rapprochées.


ARMEMENT, Observation

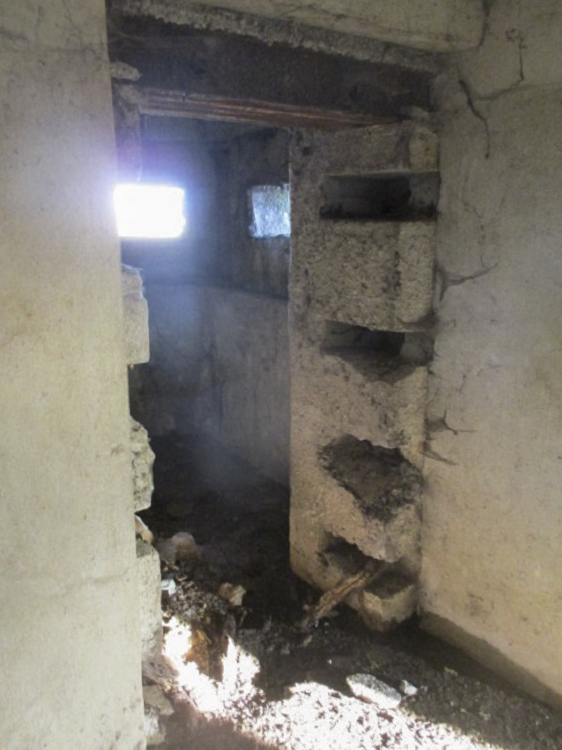

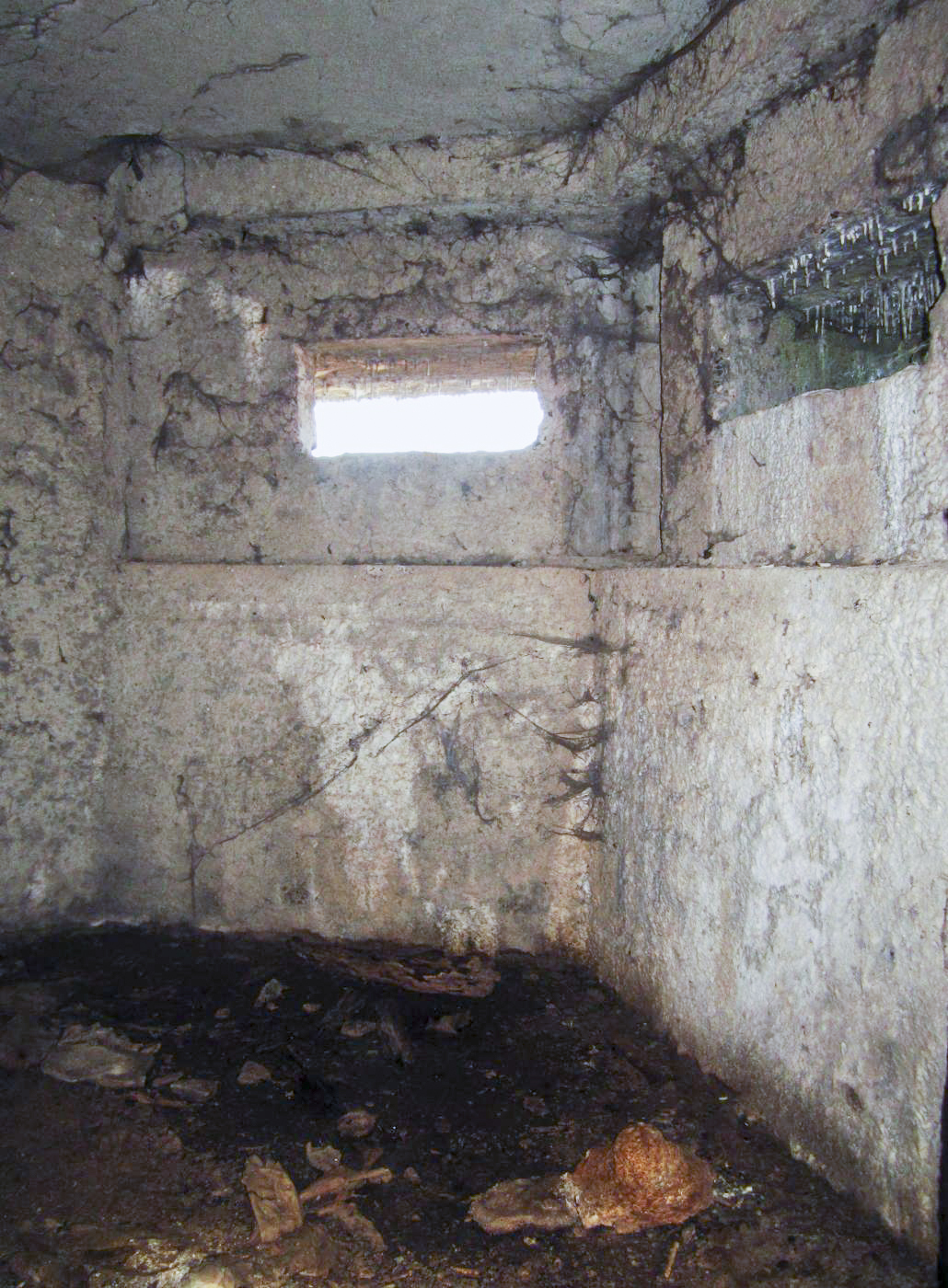

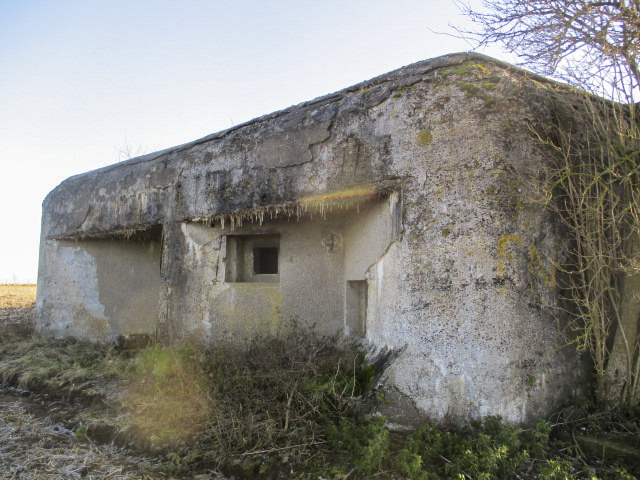

Le blockhaus dispose d'un observatoire frontal à deux créneaux dans l'orillon gauche. Habituellement, ce type d'observatoire ne comporte qu'un seul créneau plan, avec un angle d'observation de 90°. La présence de ces deux créneaux d'observation est une variante propre au secteur du GA1 et permettent un angle d'observation plus large de 120°.


CONSTRUCTION, Description

Blockhaus double pour canons antichar 25mm SA Mle 1934 et mitrailleuses Hotchkiss 8mm mle 1914.

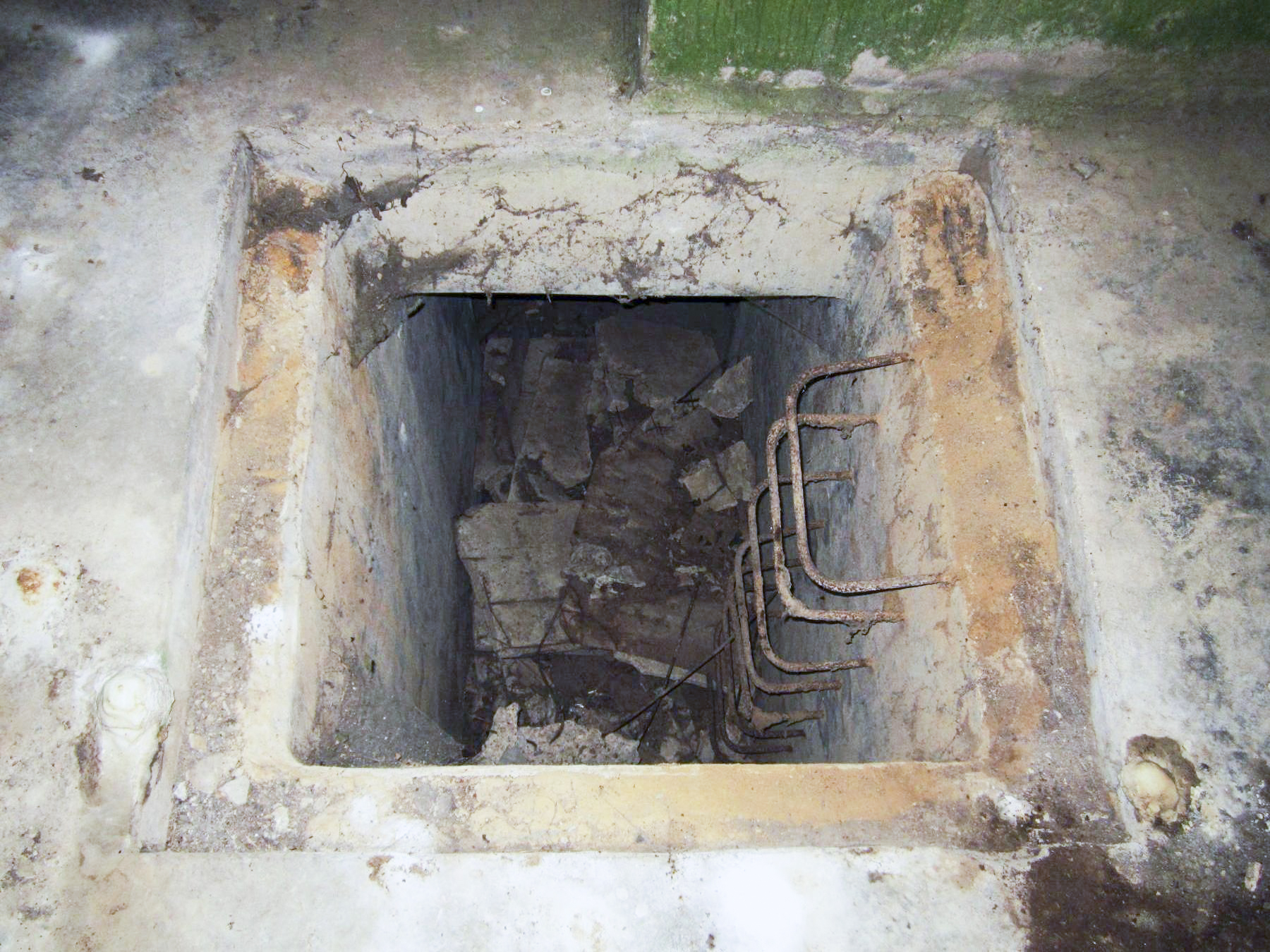

Il est doté d'un observatoire frontal à deux créneaux et d'un local en sous-sol.

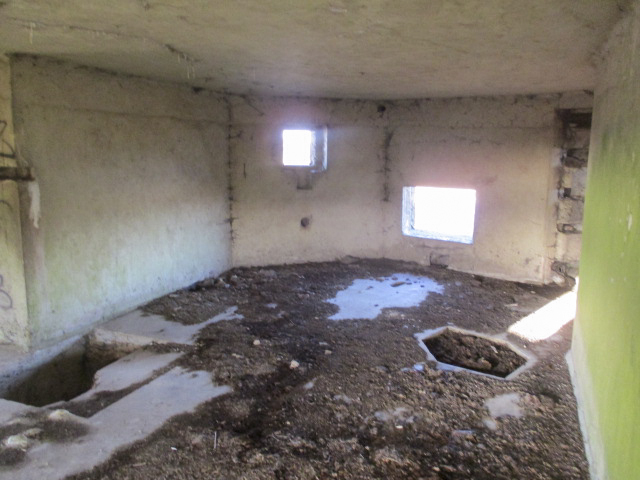

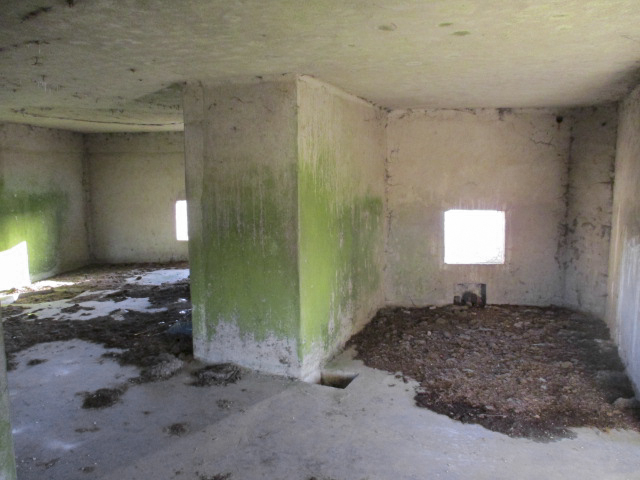

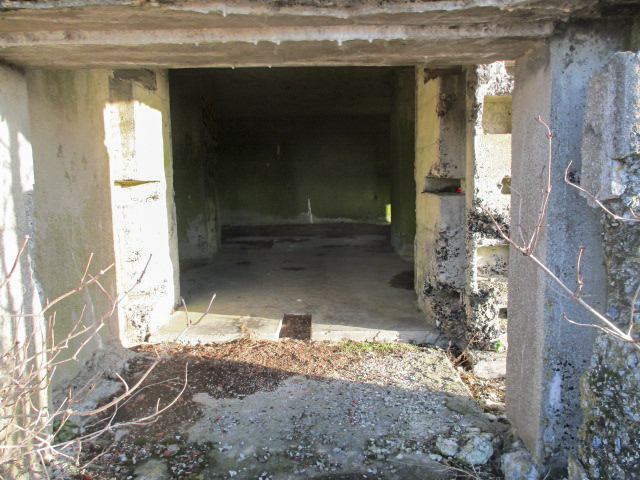

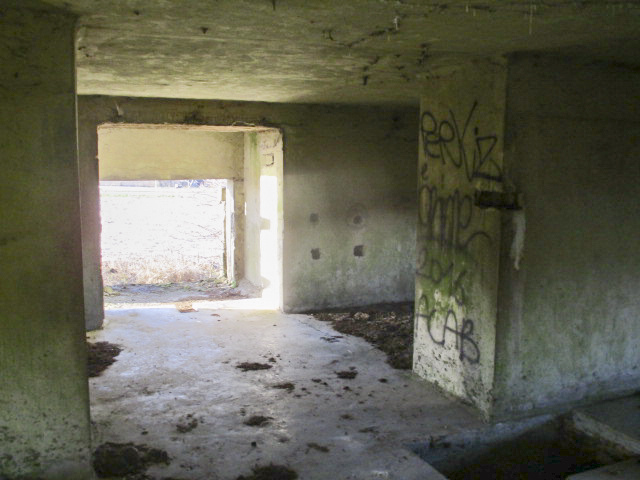

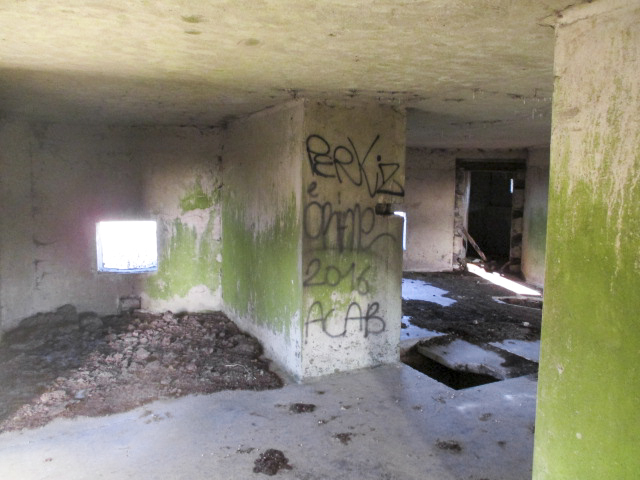

Les entrées, simplifiées par rapport au plan type, ne comportent pas de créneaux FM. Ces derniers sont placés dans les chambres de tir antichar et permettent une défense rapprochée des arrières, sans toutefois couvrir les entrées.
Les cuirassements du blockhaus ne sont pas installés


CONSTRUCTION, Mission, ou Fonction de l'objet

Flanquement double de la ligne d'arrêt, en arrière de la LPR.


CONSTRUCTION, Plan type

Blockhaus FCR-GA1 double de type A2bis.


ETAT ACTUEL , Etat - utilisation actuelle

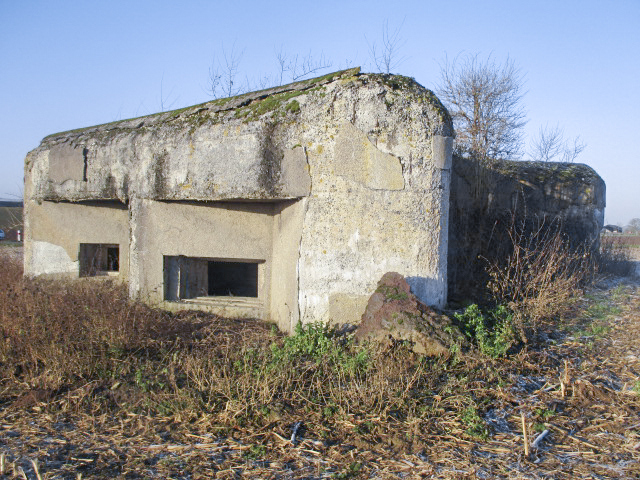

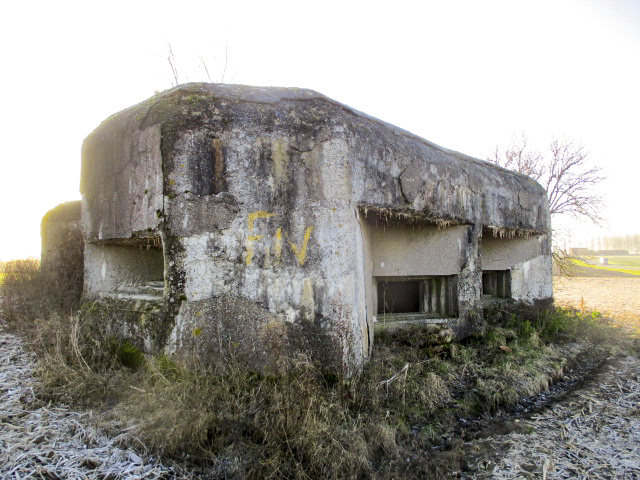

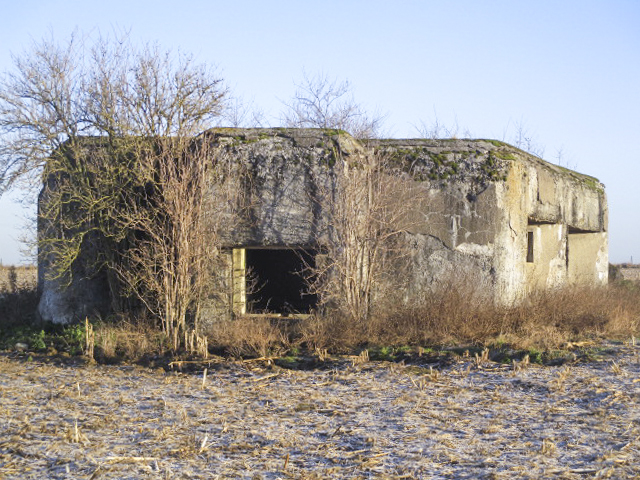

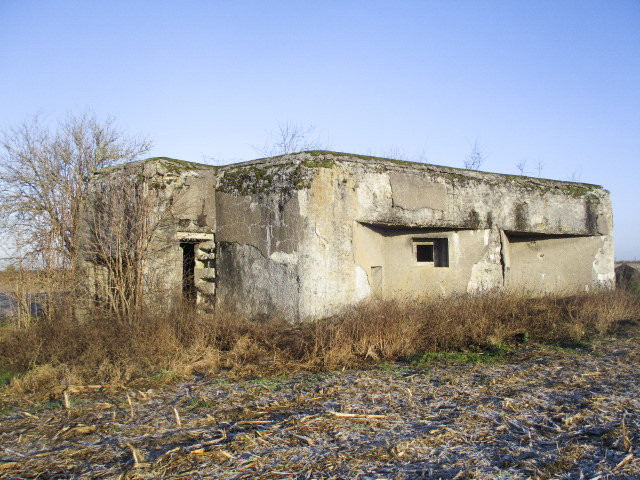

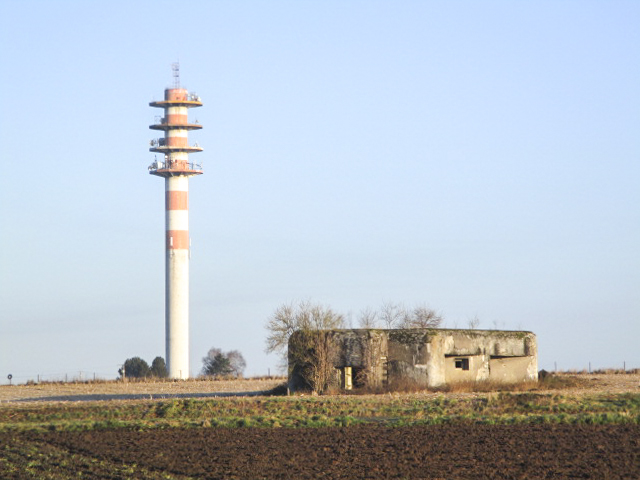

Le blockhaus est situé dans un champ, en état correct et bien dégagé.
