A58 - JENLAIN Ouest
( Blockhaus lourd type STG / STG-FCR - Double )
Secteur Fortifié
SFE - SF Escaut
Sous Secteur
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1940
Commune
CURGIES (59990)
Lieu-dit / Parcelle
Le Pavé
Coordonnées
50.318033 - 3.617028
Validité information
Verifié
Niveau de réalisation en 1940
Inachevé
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Ces blocs ont une épaisseur de dalle de 1m50 et les murs avant sont épais de 1,75 mèt..........
|
Notes et informations
ARMEMENT, Infanterie
- 2 créneaux pour canon antichar de 25mm SA Mle 1934
- 2 créneaux pour mitrailleuse Hotchkiss de 8mm Mle 1914.
- 2 créneaux FM de défense des entrées.
- 2 créneaux pour mitrailleuse Hotchkiss de 8mm Mle 1914.
- 2 créneaux FM de défense des entrées.
ARMEMENT, Observation
Le blockhaus disposait d'un double créneau frontal d'observation, dans l'orillon gauche.
CONSTRUCTION, Description
Blockhaus double pour un canon antichar 25 SA Mle 1934 et une mitrailleuse Hotchkiss 8mm mle 1914.
Il est doté d'un créneau d'observation frontal.
Les cuirassements du blockhaus ne sont pas installés
Il est doté d'un créneau d'observation frontal.
Les cuirassements du blockhaus ne sont pas installés
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement double d'une bretelle Est-Ouest entre la ligne principale de résistance et la ligne d'Arrêt.
CONSTRUCTION, Plan type
Blockhaus FCR-GA1 double de type A2bis.
GENERALITES, Localisation précise
Ce blockhaus se situe à l'extrémité d'un chemin de terre venant de la D 934. il est visible depuis cette route.
ETAT ACTUEL , Etat - utilisation actuelle
Le blockhaus est dans un état de conservation correct.
Fils de discussion
Blockhaus FCR-GA1 8 messages, le dernier est de dan06 le 23/10/2023
Page n° 18892 mise à jour le 02/10/2024 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1940 - remonterletemps.ign.fr
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : IGN - Géoportail 1940 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 29746 - Taille écran 508 x 699 pixels
Prise le 25 janv. 1940 - Déposée le 29/03/2015
Prise le 25 janv. 1940 - Déposée le 29/03/2015
wikislides - © wikimaginot.eu
Bing Sat
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

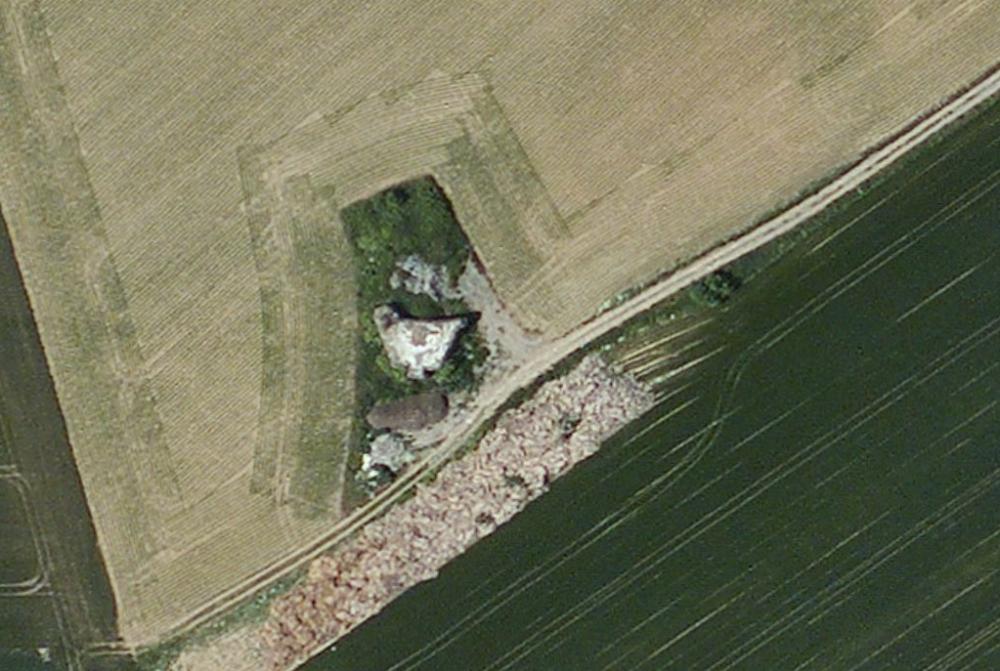

Vue satellite
Auteur : Bing Sat
CC-O - Oeuvre personelle libre de droits
Auteur : Bing Sat
CC-O - Oeuvre personelle libre de droits Photo n° 29747 - Taille écran 1000 x 671 pixels
Prise le 29 mars 2015 - Déposée le 29/03/2015
Prise le 29 mars 2015 - Déposée le 29/03/2015
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

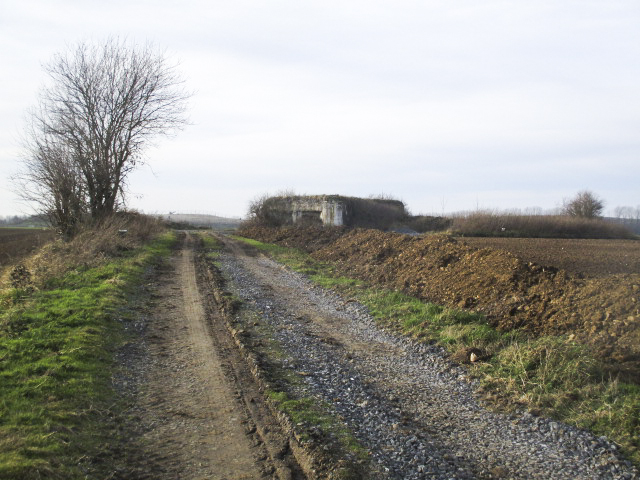

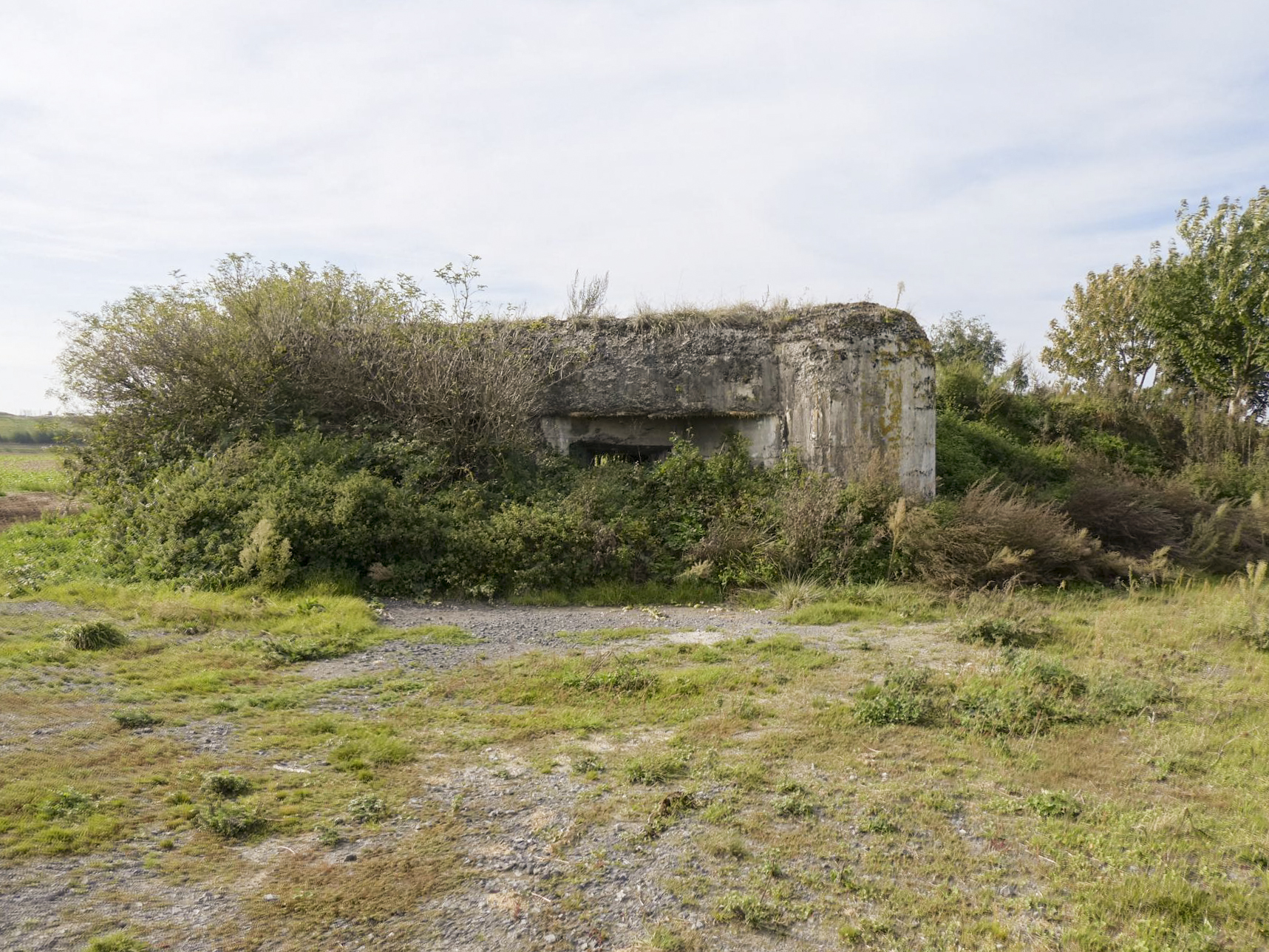

Situé dans son environnement, ce blockhaus est visible depuis la D934.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54489 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54490 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122129 - Taille écran 1717 x 1288 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122134 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54492 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

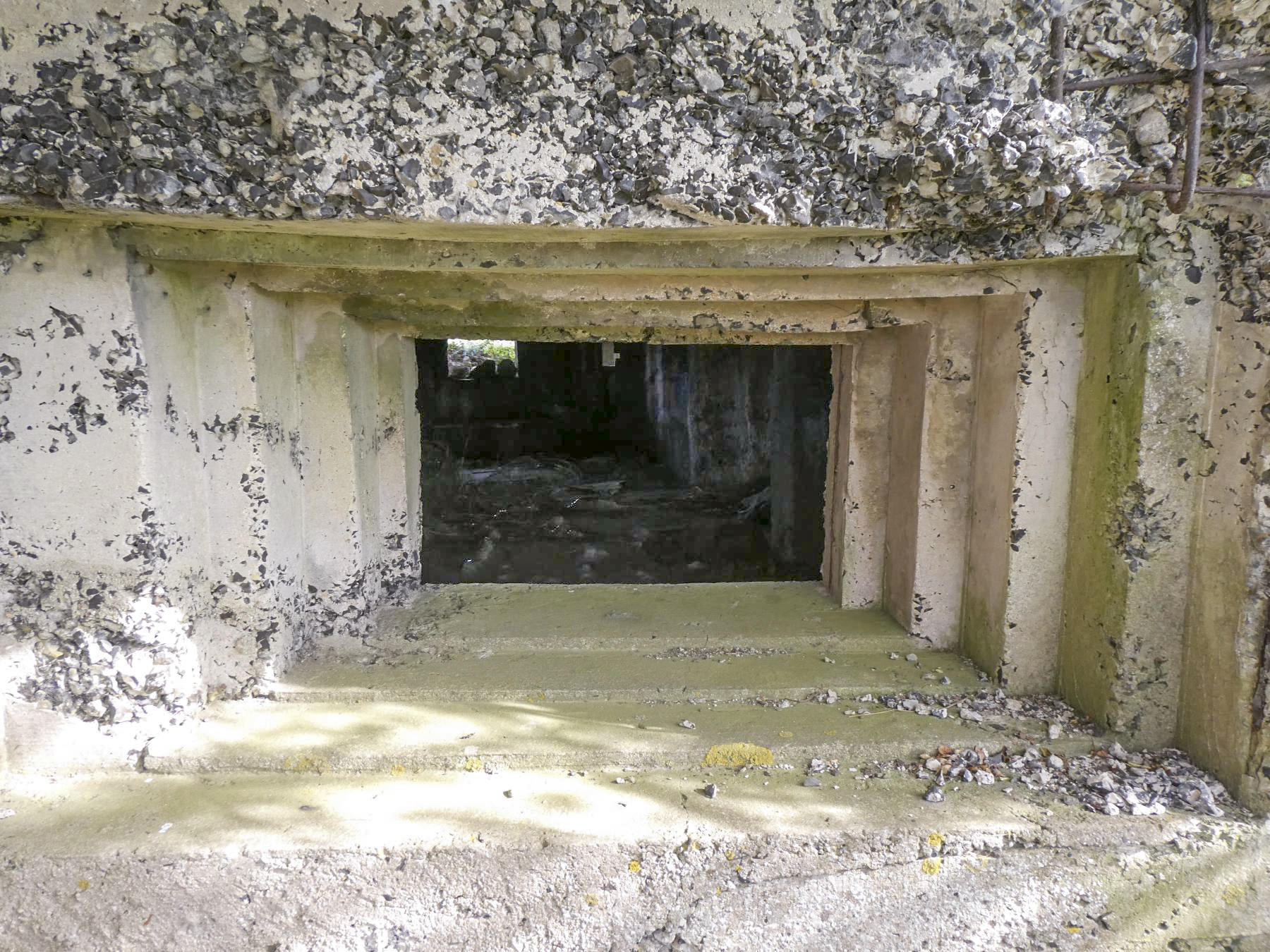

Créneau d'observation frontal
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122131 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54502 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122130 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

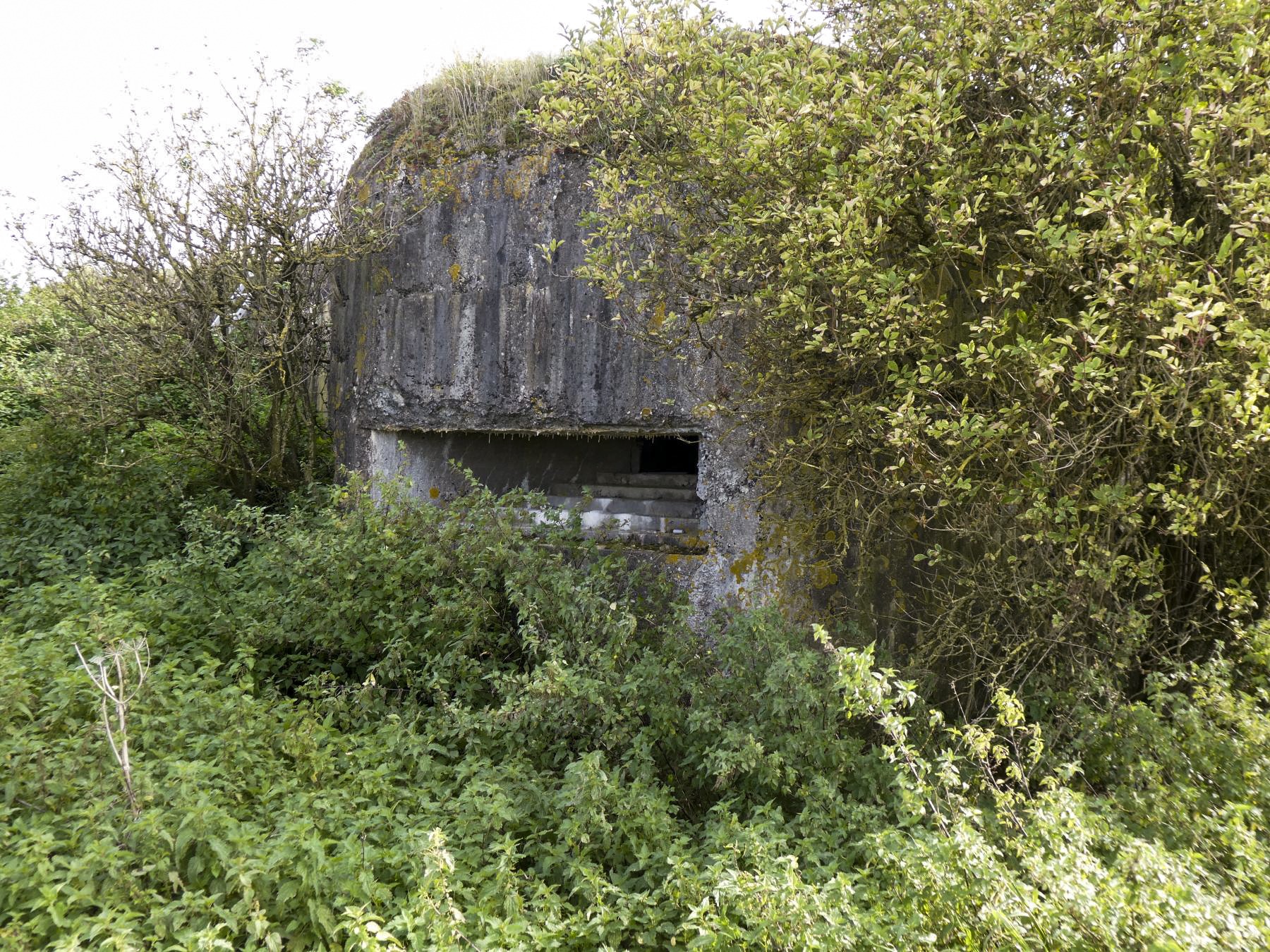

L'entrée pour canon, à gauche l'entrée des hommes
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122138 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

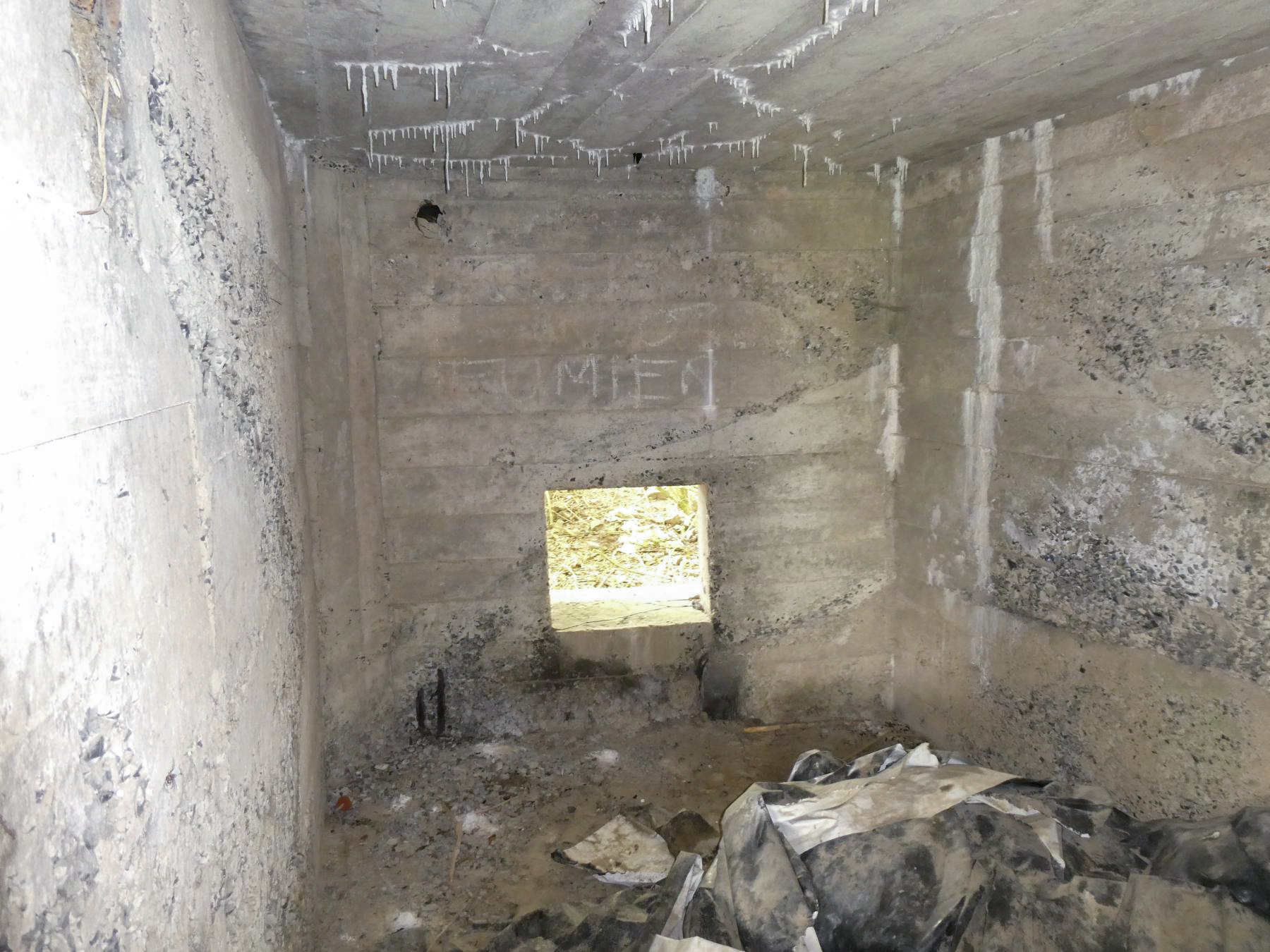

Intérieur du blockhaus.
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122137 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

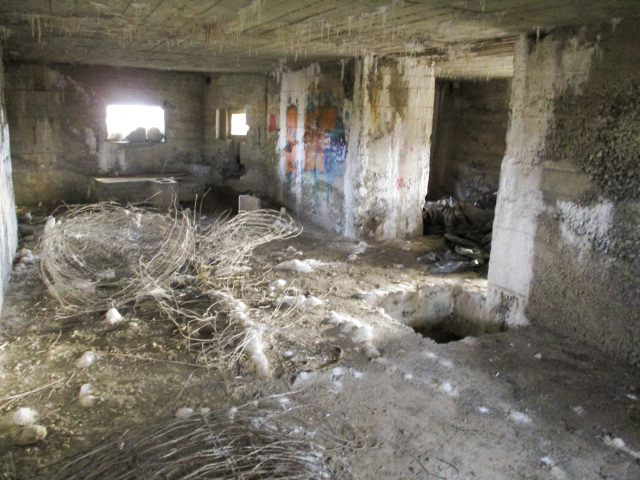

Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54498 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.

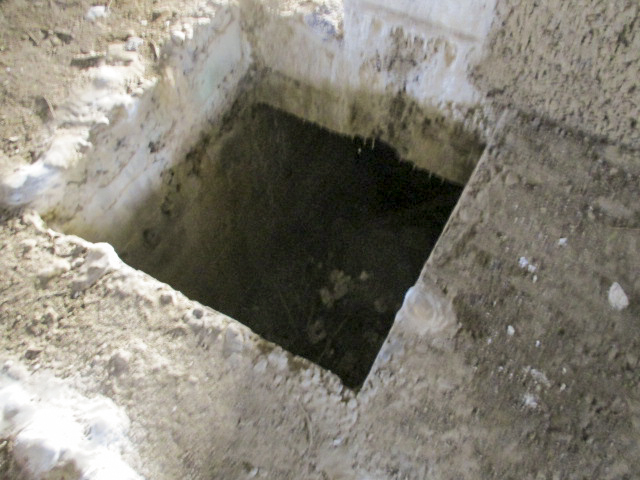

Descente vers l'étage inférieur.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Descente vers l'étage inférieur.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54497 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

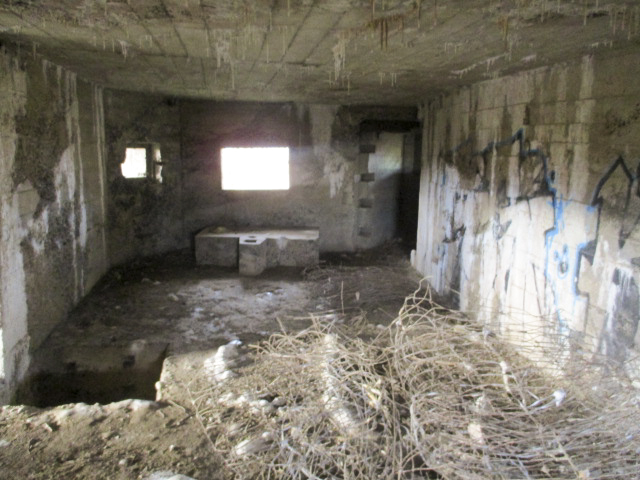

Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54495 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

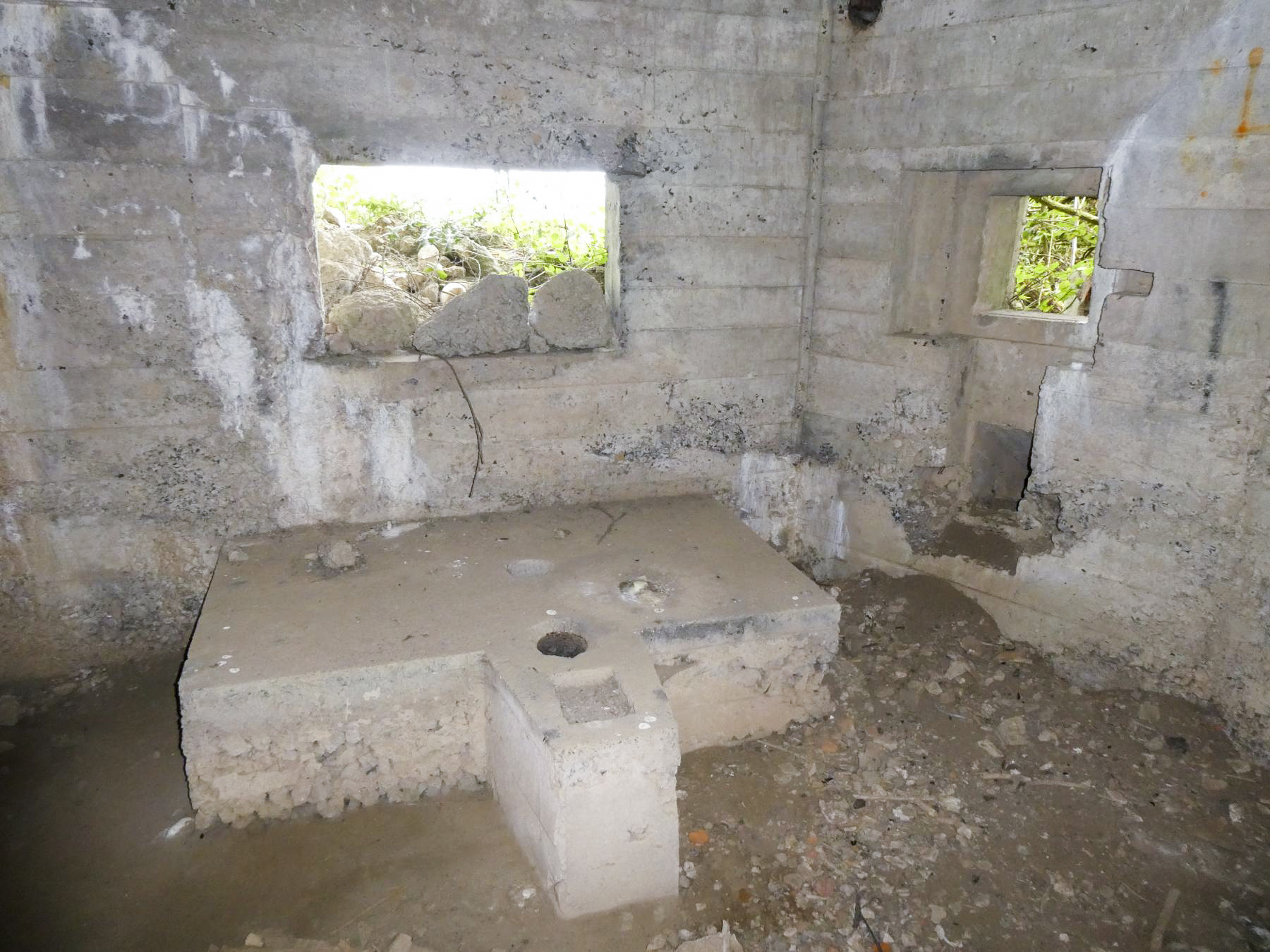

Le créneau pour canon antichar et le créneau mitrailleuse à droite
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122135 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Smardz Félix
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

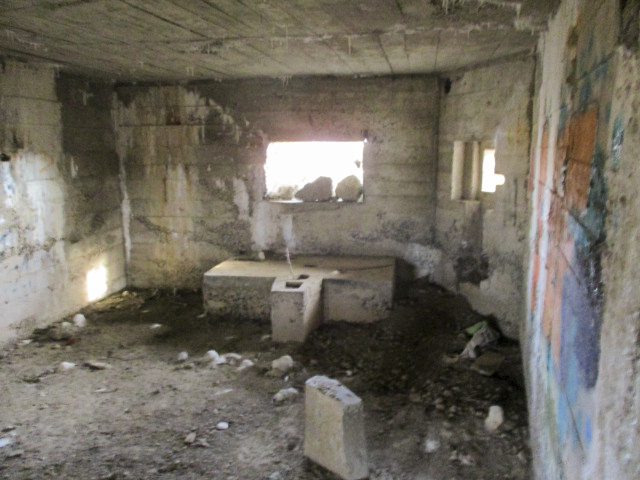

Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54496 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 28/08/2021
Prise le 21 déc. 2016 - Déposée le 28/08/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

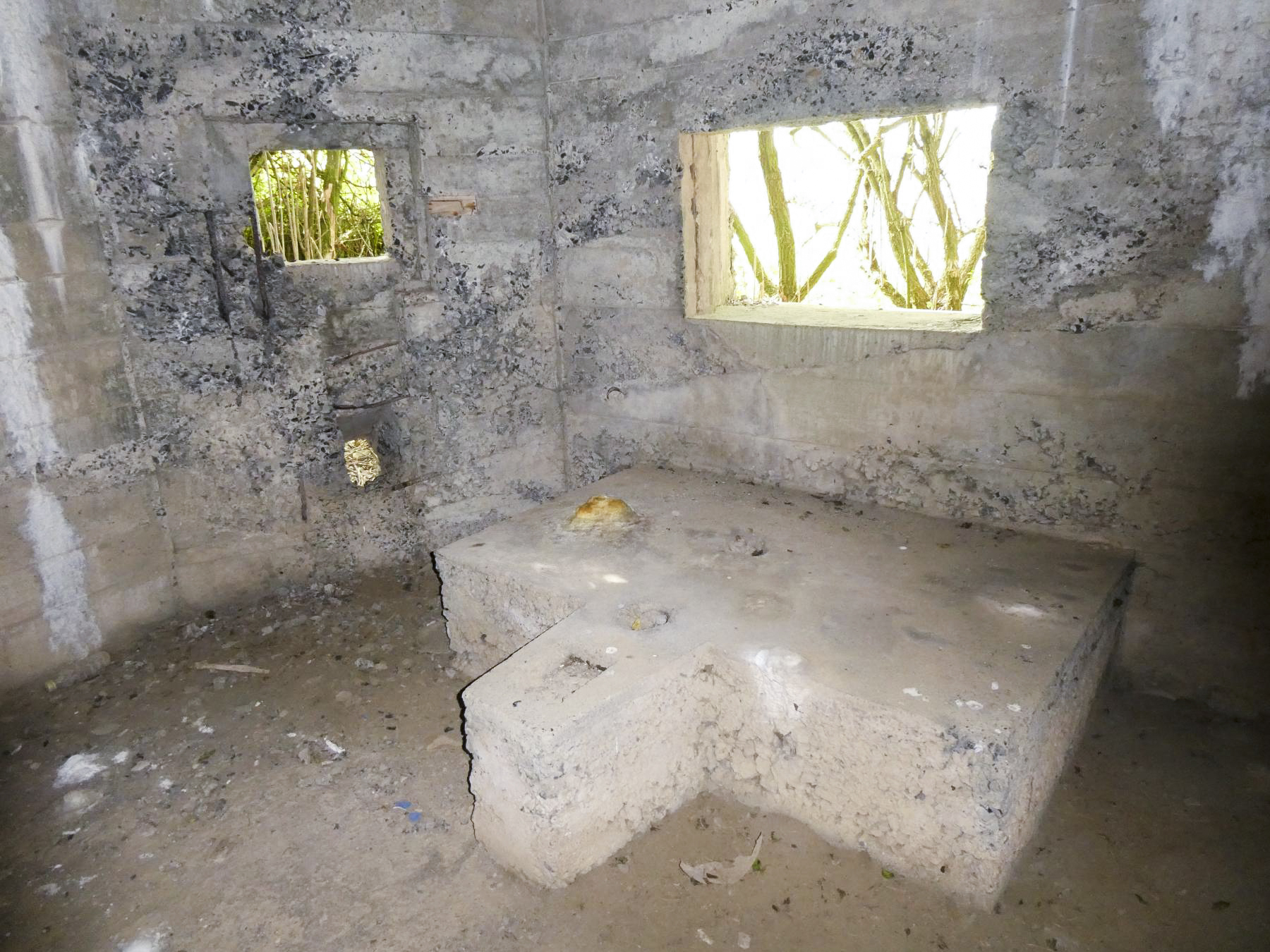

Le créneau pour canon antichar et le créneau mitrailleuse à gauche, opposés
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122136 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

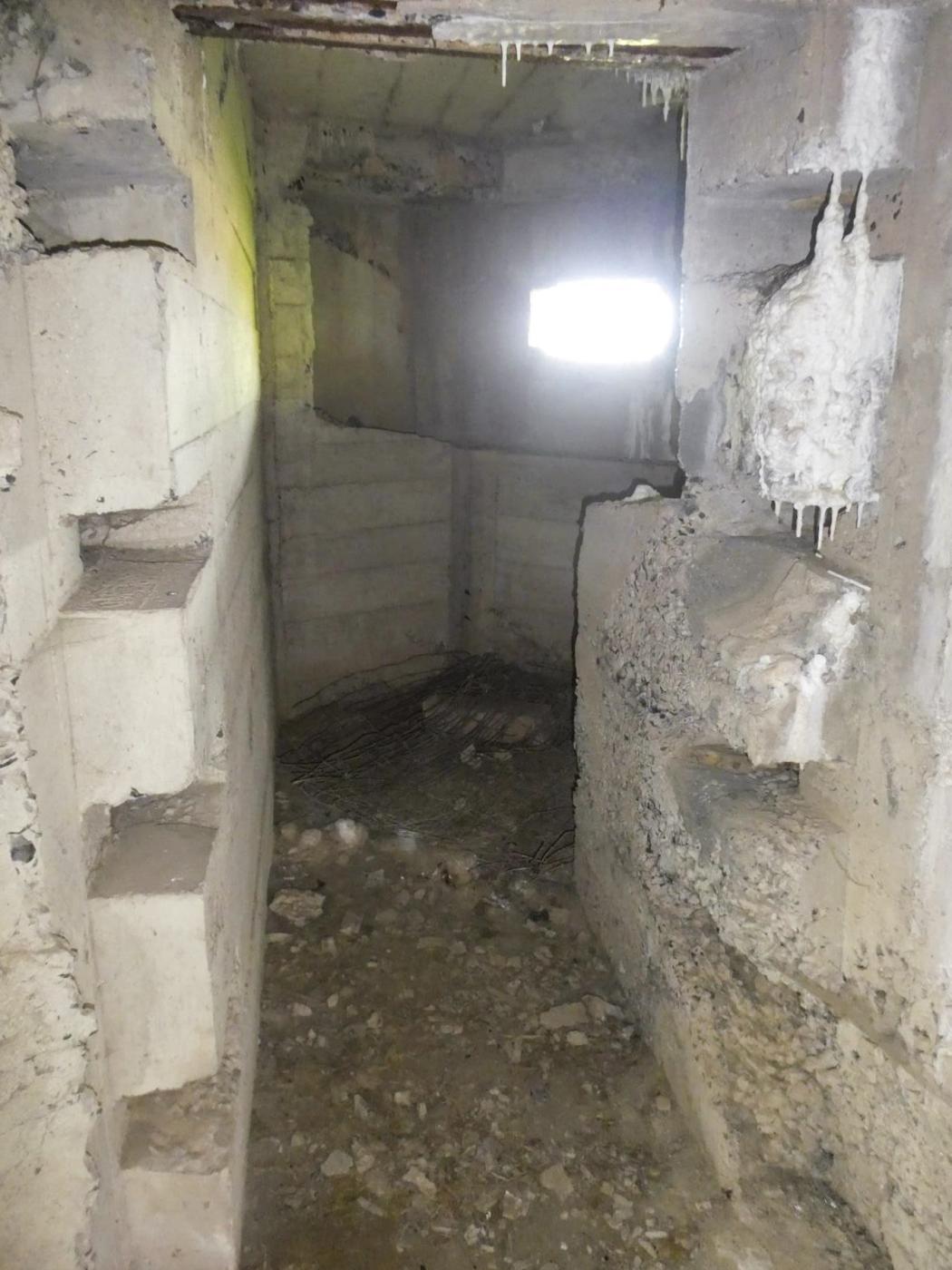

Vers le créneau d'observation
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122132 - Taille écran 1050 x 1400 pixels
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 16/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
A58 - JENLAIN OUEST - (Blockhaus lourd type STG / STG-FCR - Double)

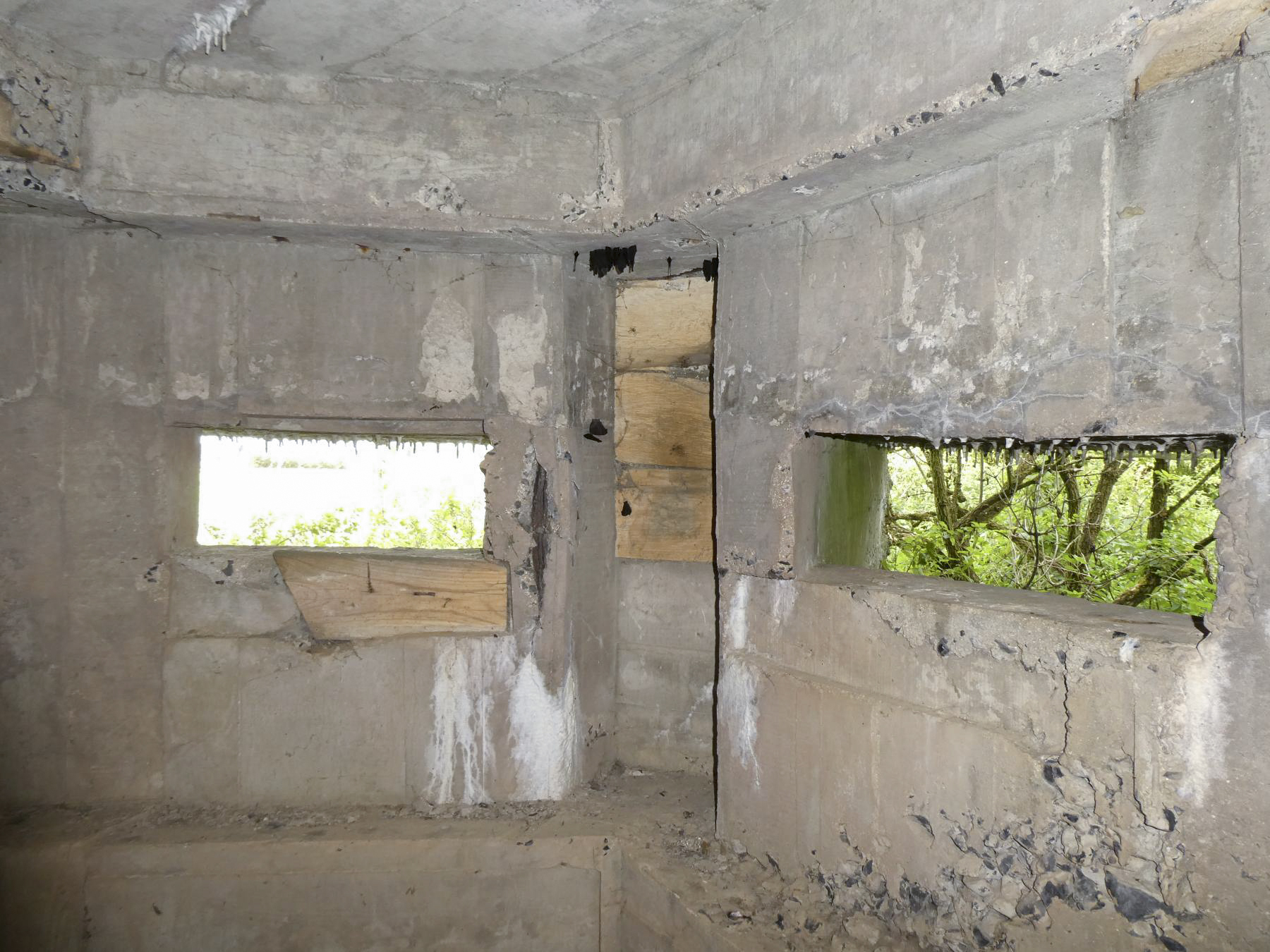

Créneaux d'observation
