A47 - PAON
( Blockhaus lourd type STG / STG-FCR - Double )
Secteur Fortifié
SFE - SF Escaut
Sous Secteur
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1940
Commune
SAULTAIN (59990)
Lieu-dit / Parcelle
Coordonnées
50.340445 - 3.594607
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Ces blocs ont une épaisseur de dalle de 1m50 et les murs avant sont épais de 1,75 mèt..........
|
Notes et informations
ARMEMENT, Infanterie
- 2 créneaux pour canon antichar de 25mm SA Mle 1934
- 2 créneaux pour mitrailleuse Hotchkiss de 8mm Mle 1914.
- 2 créneaux FM de défense des entrées.
- 2 créneaux pour mitrailleuse Hotchkiss de 8mm Mle 1914.
- 2 créneaux FM de défense des entrées.
ARMEMENT, Observation
Le bloc possède un double créneau frontal d'observation.
CONSTRUCTION, Description
Blockhaus double pour un canon antichar 25 SA Mle 1934 et une mitrailleuse Hotchkiss 8mm mle 1914, avec créneau frontal d'observation.
Les cuirassements du blockhaus ne sont pas installés
Les cuirassements du blockhaus ne sont pas installés
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement double de la ligne de soutien, sur un axe Nord - Sud. Cette ligne de soutien effectue un grand arc de cercle entre le village de Saultain et celui de Curgies.
CONSTRUCTION, Plan type
Blockhaus FCR-GA1 double de type A4.
ETAT ACTUEL , Etat - utilisation actuelle
Blockhaus situé dans un champ cultivé.
SOURCES, Bibliographie ou documents de réference
Fichier KML de Jean-Louis AUBLET et Sylvie MAINGUIN - www.attila-77250.fr
Page n° 18913 mise à jour le 30/09/2024 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1960 - remonterletemps.ign.fr
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : IGN - Géoportail 1960 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 29766 - Taille écran 849 x 557 pixels
Prise le 06 mai 1960 - Déposée le 22/08/2021
Prise le 06 mai 1960 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix

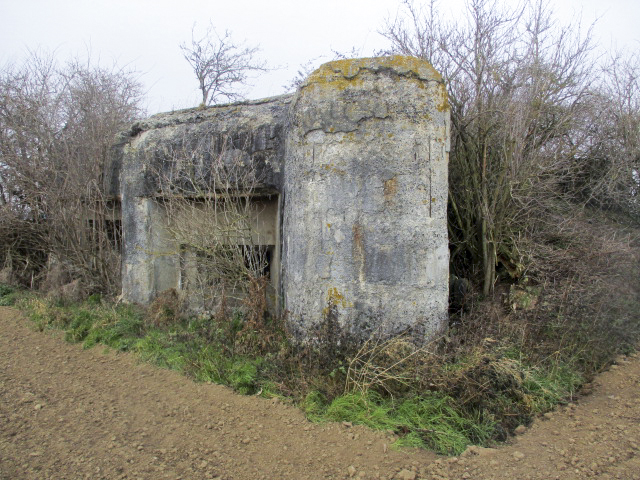

A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)

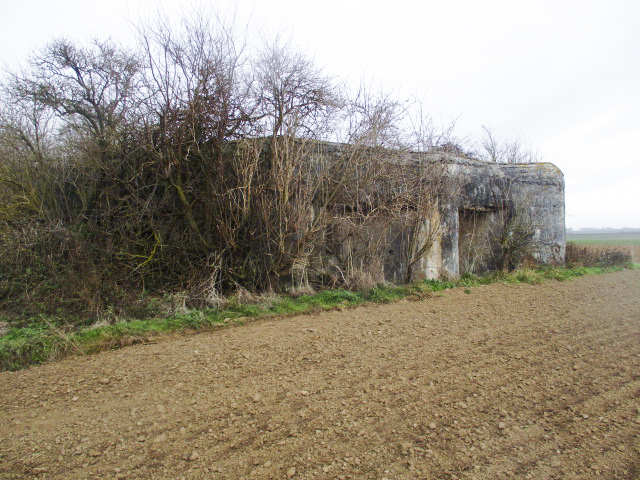

Situé dans son environnement, dans un champ cultivé.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54536 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54537 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54538 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54539 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54540 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54541 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54542 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)

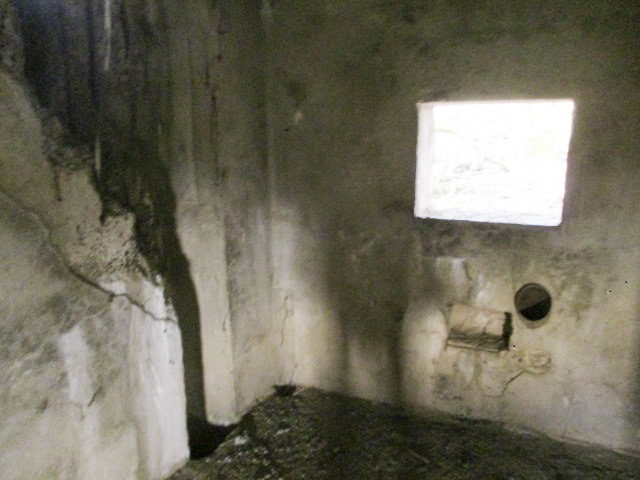

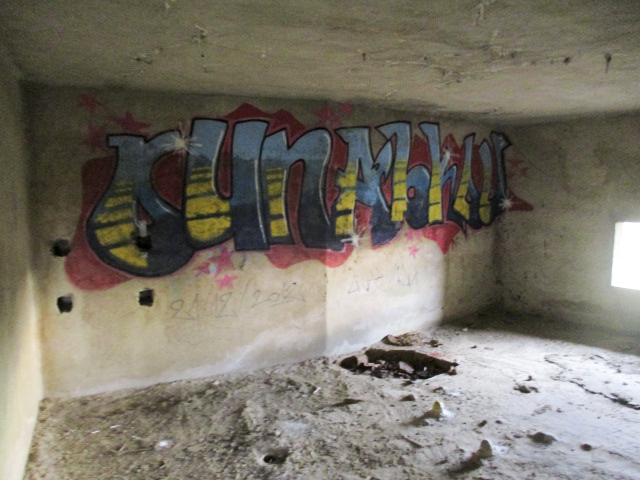

Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54543 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54545 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54557 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54546 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54547 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)
Intérieur du blockhaus.
bétonné.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
bétonné.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54550 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)

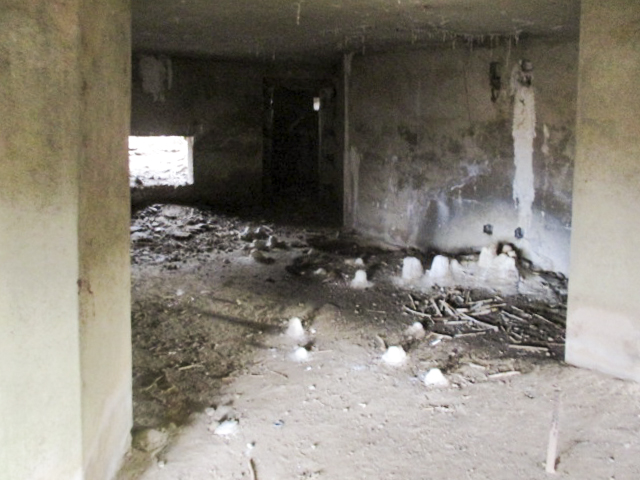

Intérieur du blockhaus.

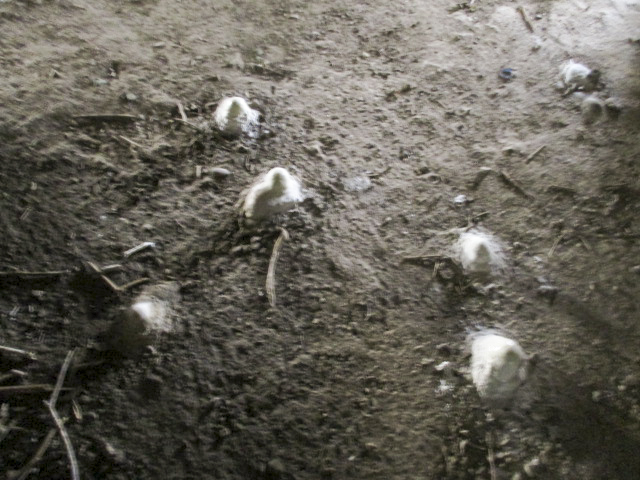

Stalagmites formées sur le sol bétonné.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique
Stalagmites formées sur le sol bétonné.
Auteur : Smardz Félix
CC BY-SA -Paternité - Partage à l'identique Photo n° 54549 - Taille écran 640 x 480 pixels
Prise le 21 déc. 2016 - Déposée le 22/08/2021
Prise le 21 déc. 2016 - Déposée le 22/08/2021
wikislides - © wikimaginot.eu
Smardz Félix
A47 - PAON - (Blockhaus lourd type STG / STG-FCR - Double)

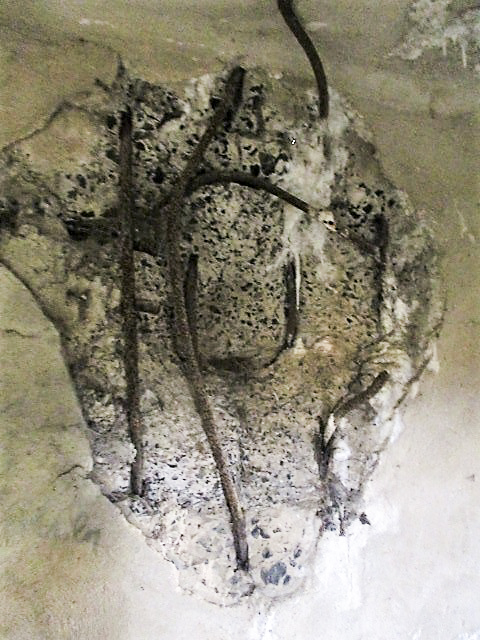

Intérieur du blockhaus.
