INSTRUCTION du GRAND HOHEKIRKEL Ouest

( Observatoire d'artillerie )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Philippsbourg

Quartier
Biesenberg

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
BITCHE (57230)

Lieu-dit / Parcelle
Le Grand Hohekirkel

Coordonnées
49.053258 - 7.503598

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



CONSTRUCTION, Description

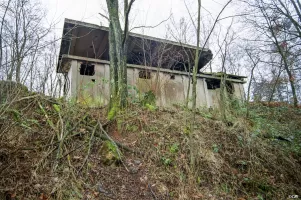

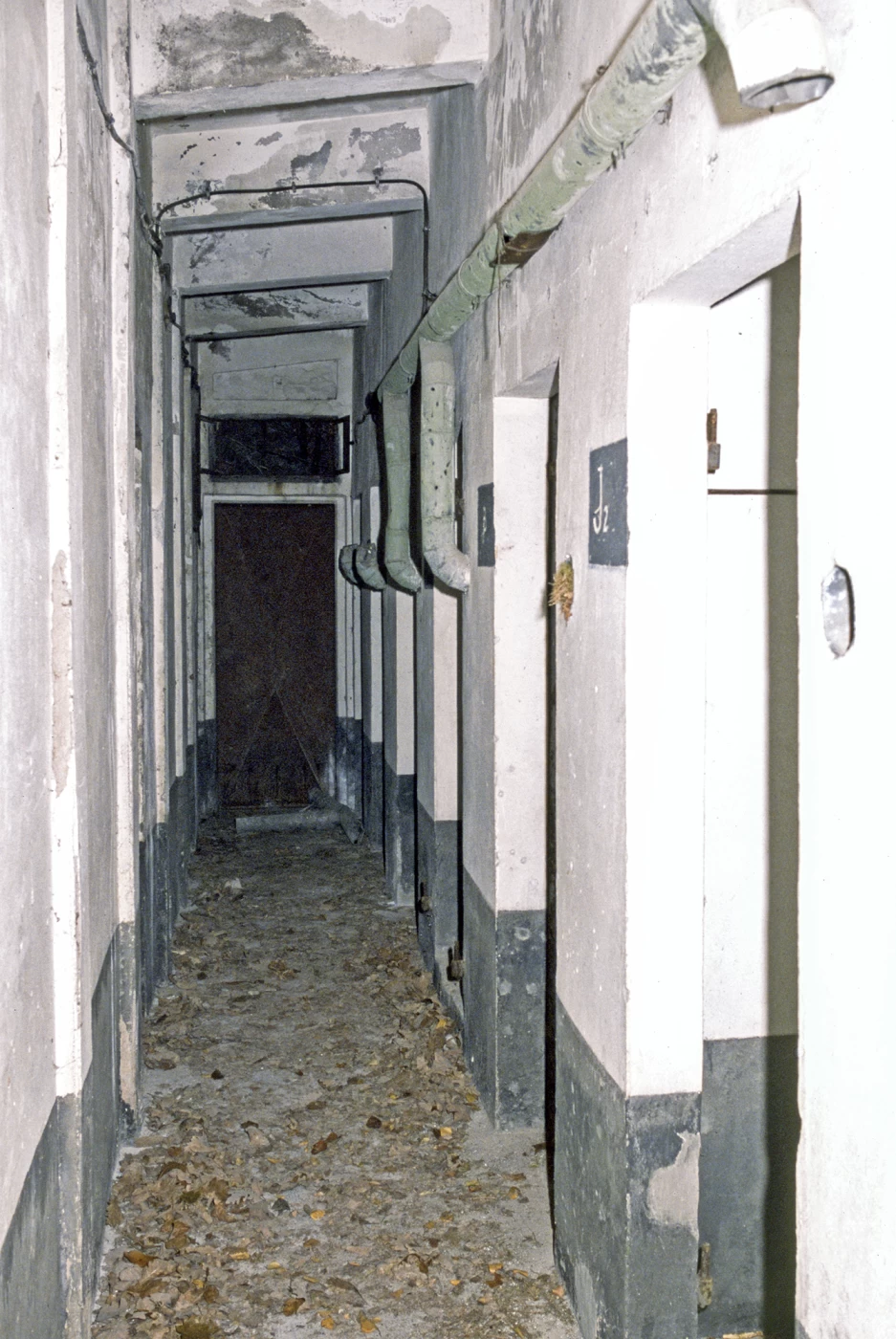

L'observatoire est d'un plan particulier. Il se compose de 7 cabines dont une centrale prévue pour un périscope de type N desservies par un couloir unique.

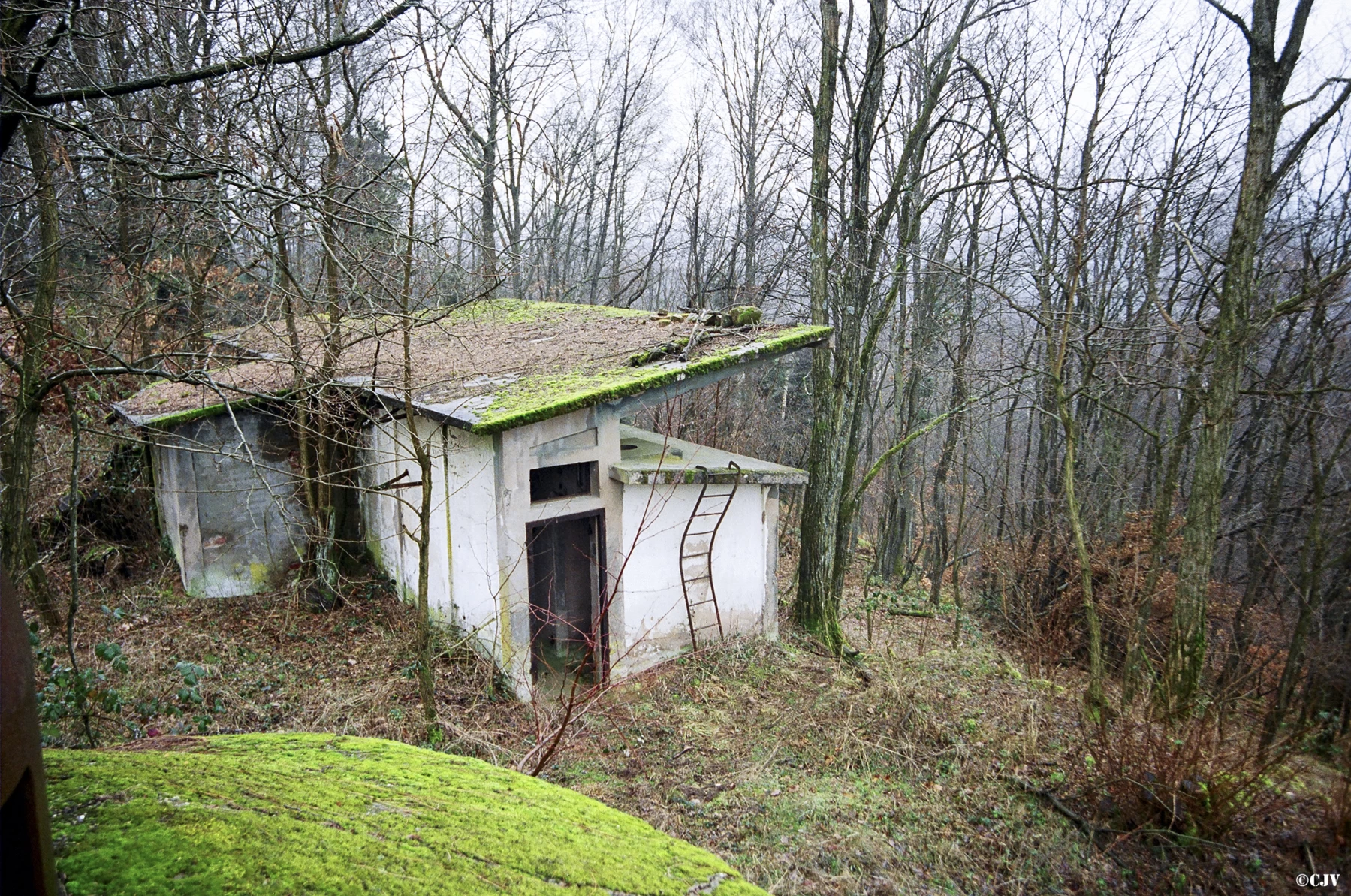

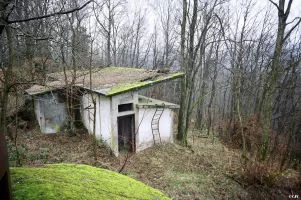

Le couloir possède une issue à chacune de ses extrémités qui débouchent sur un espèce de petit quai de déchargement.
Le quai de droite est équipé d'un rail avec une fixation de palan pour le déchargement des périscopes depuis un camion.
Les cabines A, B, F et G étaient prévues pour des périscopes J2 et les cabines C et E de périscopes de type B.
Une fois mis en place, les périscopes étaient protégés des intempéries par une toiture externe.


EQUIPEMENT, Mobilier et second œuvre

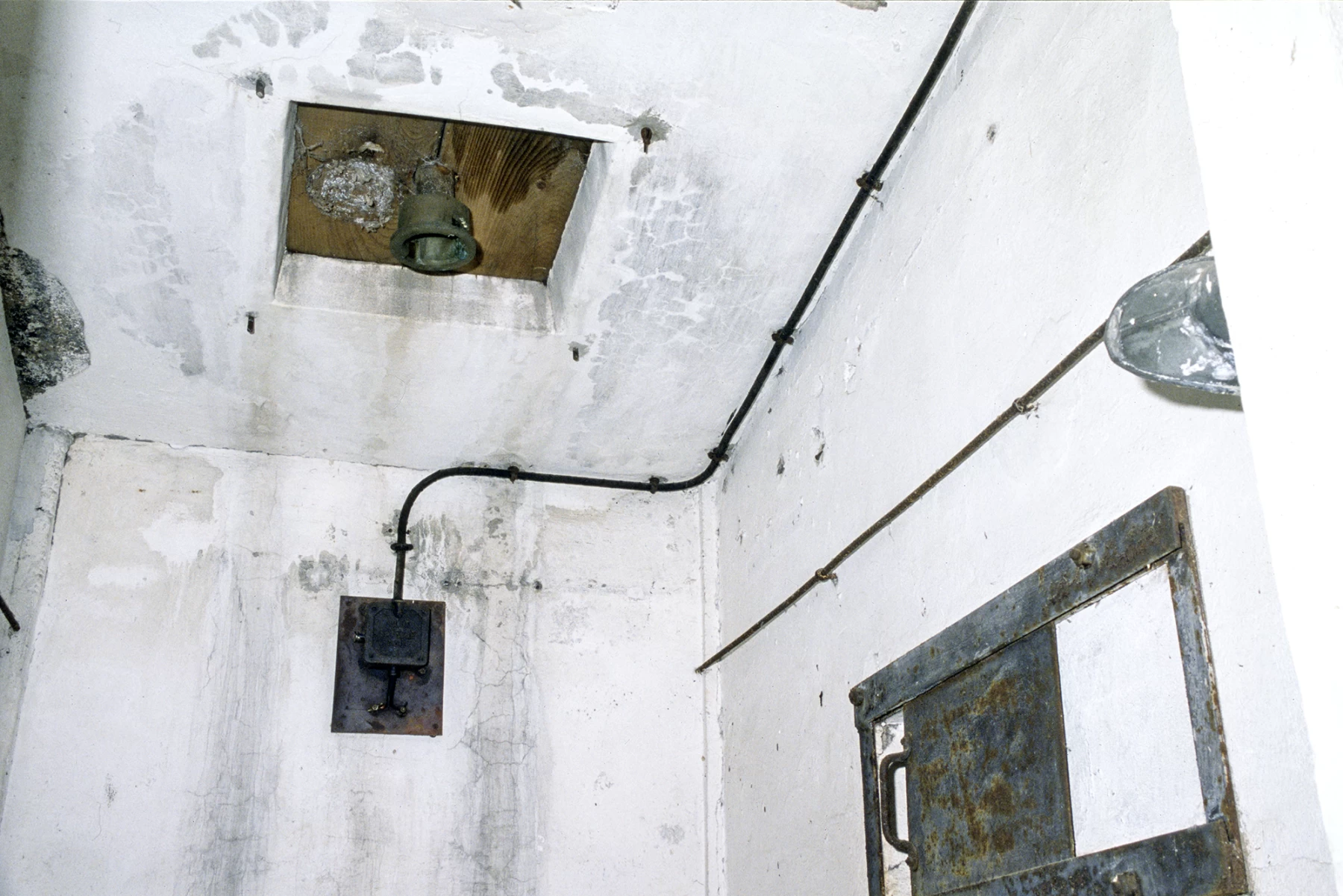

Les cloisons des cabines sont percées d'ouvertures fermées par des petites portes coulissantes qui permettaient la communication entre les cabines.
Les cabines sont équipées de rambardes pour y accrocher les accessoires d’'observation (comme dans les vraies cloches).


EQUIPEMENT, Transmissions

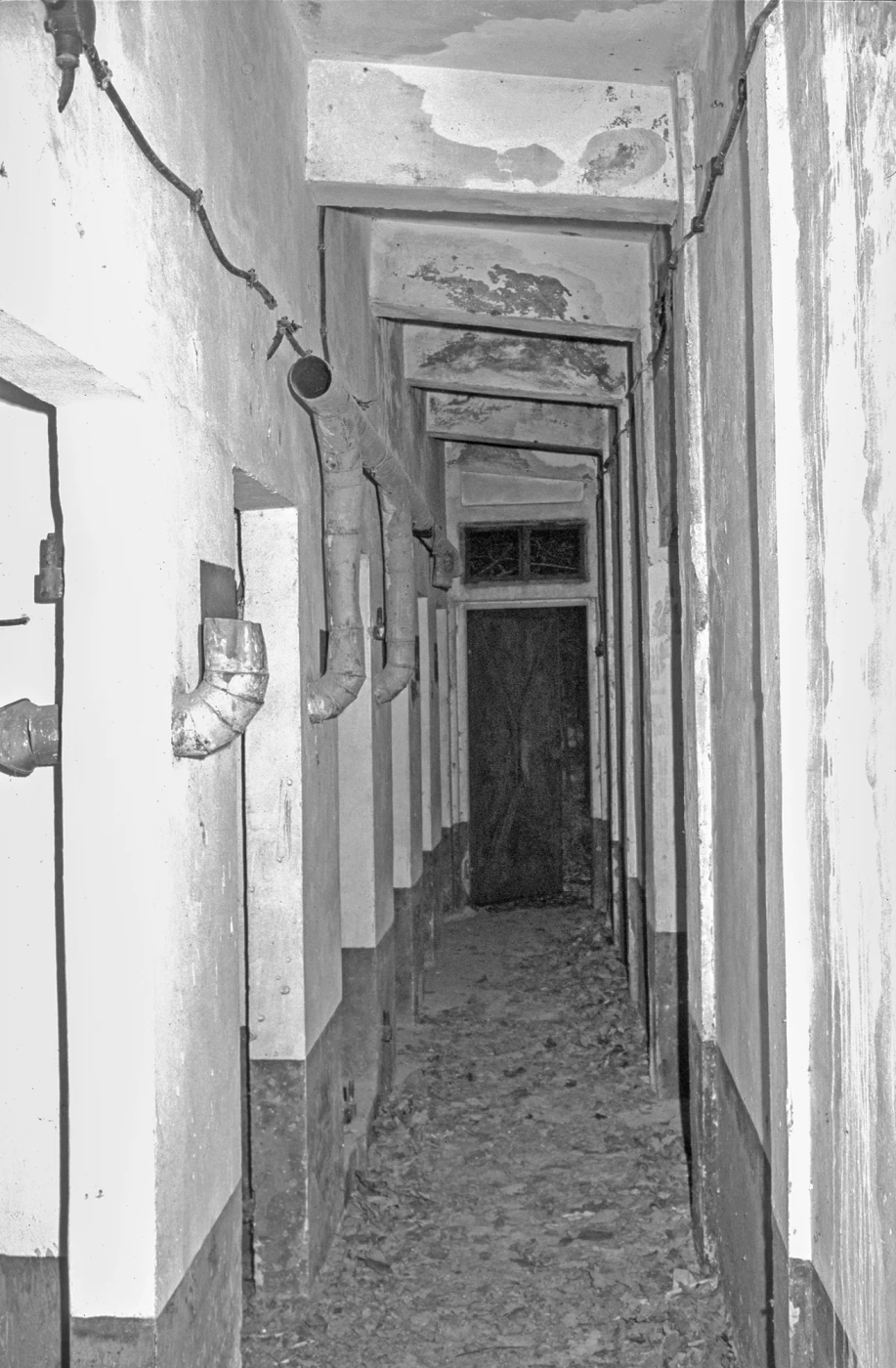

Les cabines étaient reliées entre elles par des tuyaux acoustiques dont de nombreux vestiges sont visibles.


GENERALITES, Localisation précise

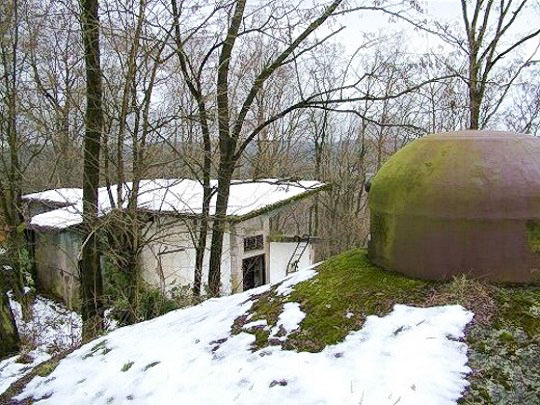

Le positionnement géographique est vérifié sur le terrain. Le batiment se situe à une dizaine de mètres juste à gauche du bloc 5 du GRAND HOHEKIRKEL.
