SANTA AUGUSTA VF Sud
( DMP - Dispositif de Mine Permanent )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Sous Secteur
Corniches
Quartier
Saint Agnes
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1912
Commune
PEILLE (06440)
Lieu-dit / Parcelle
Coordonnées
43.808240 - 7.382930
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Complet
Notes et informations
CONSTRUCTION, Description

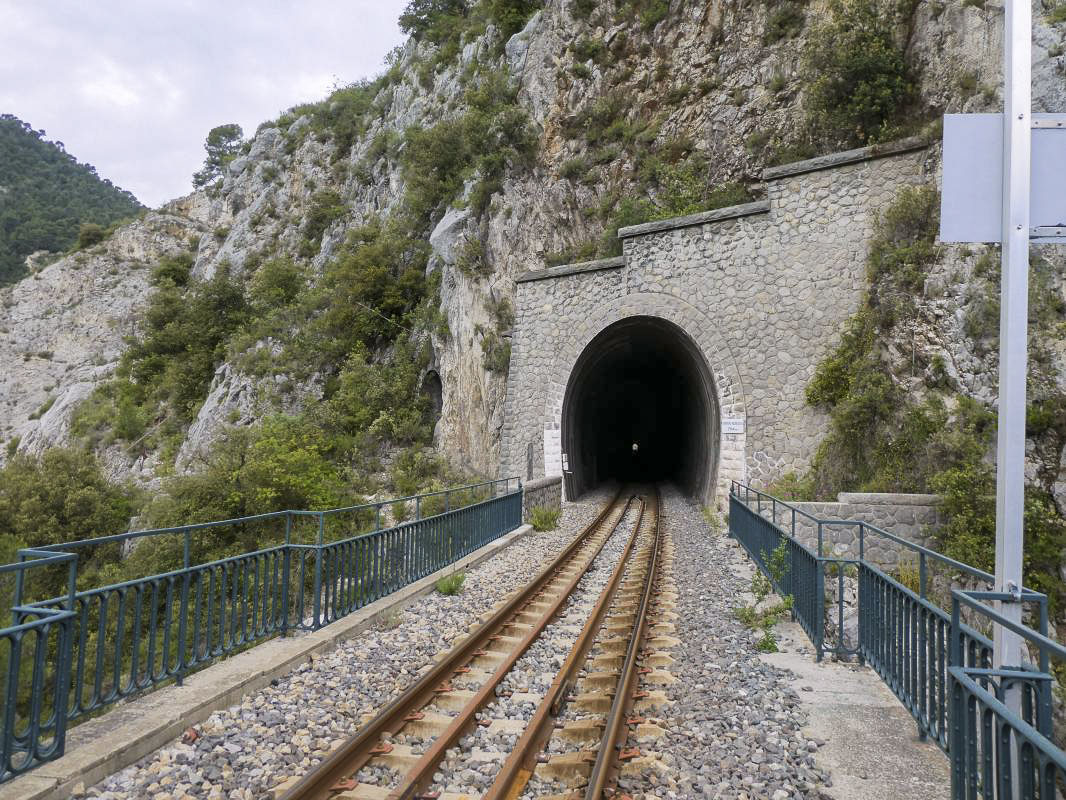

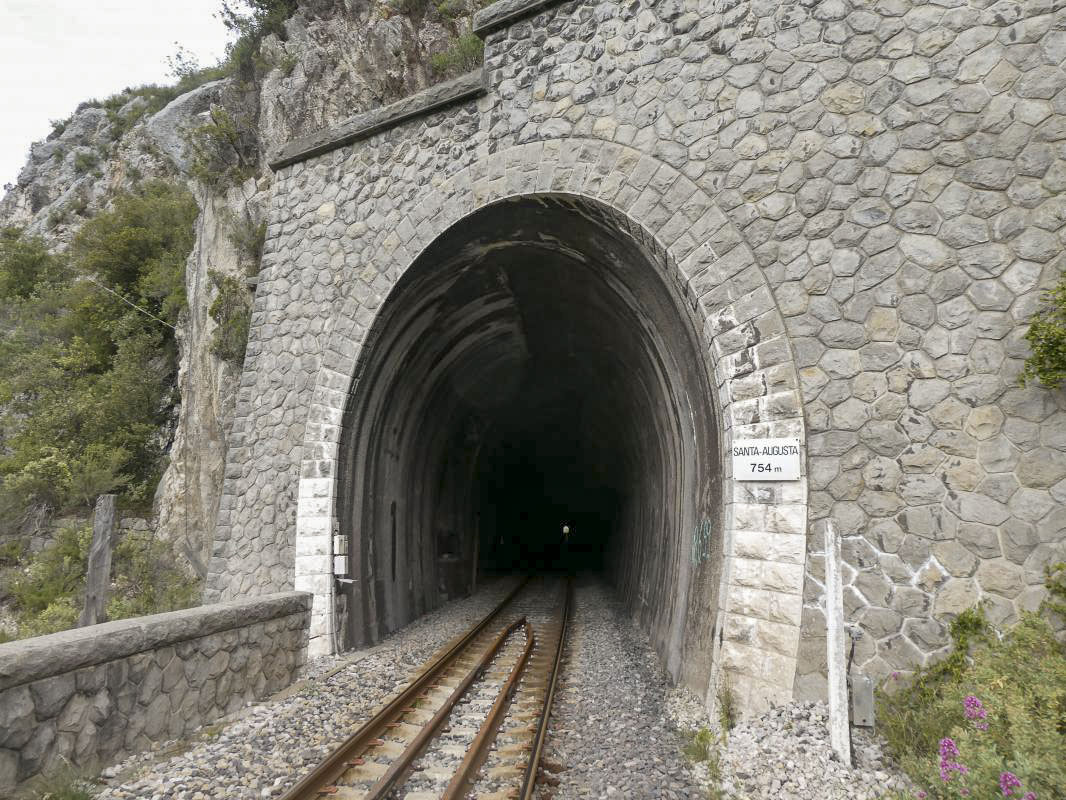

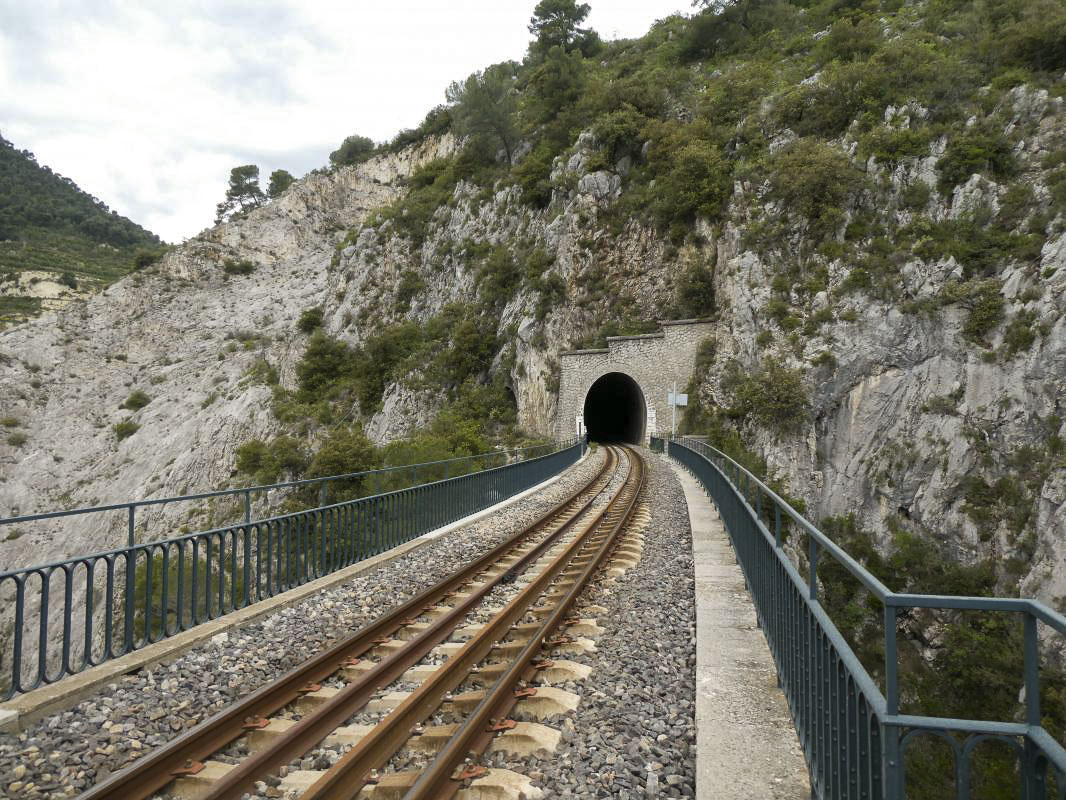

Dispositif de mine permanent installé dans la tête sud du tunnel de Santa Augusta.
Source(s) :
SHD - carton 4V1510
Source(s) :
SHD - carton 4V1510

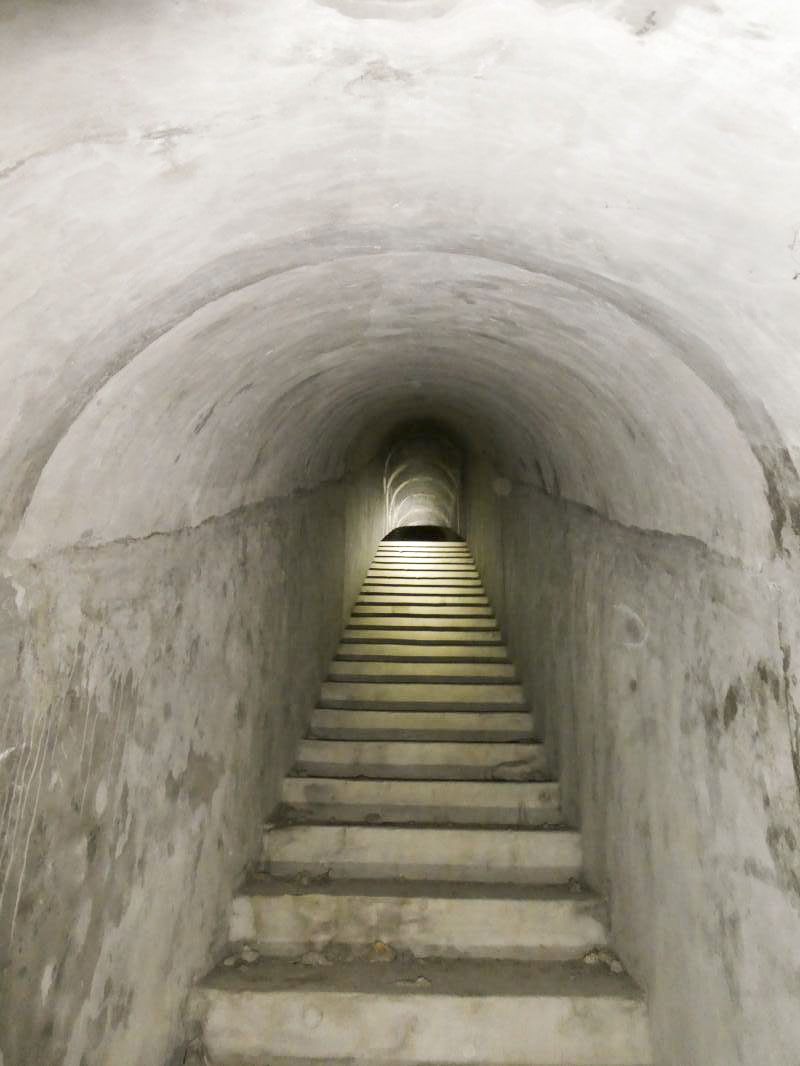

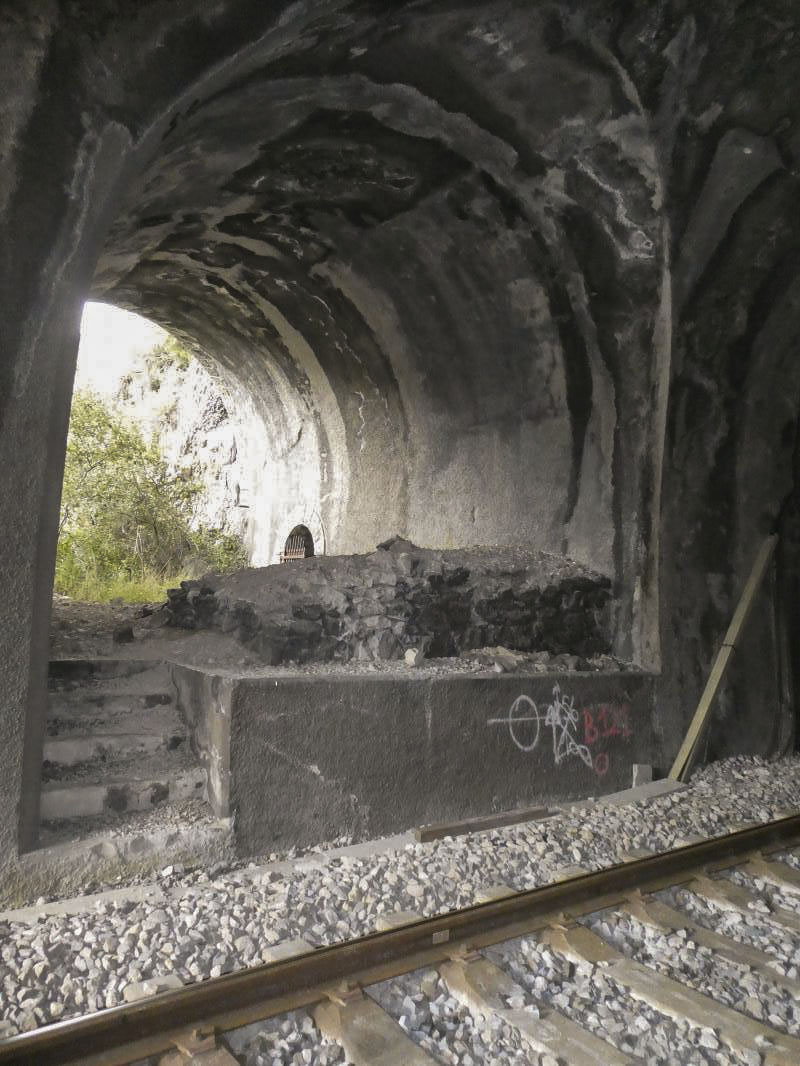

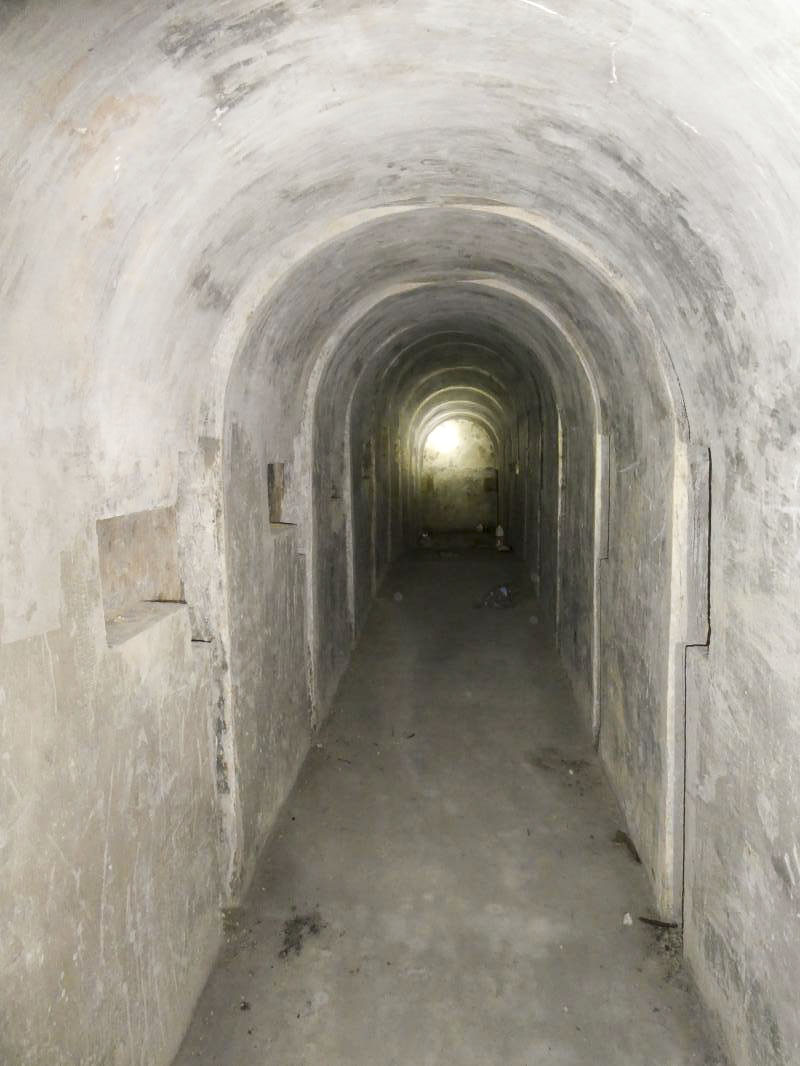

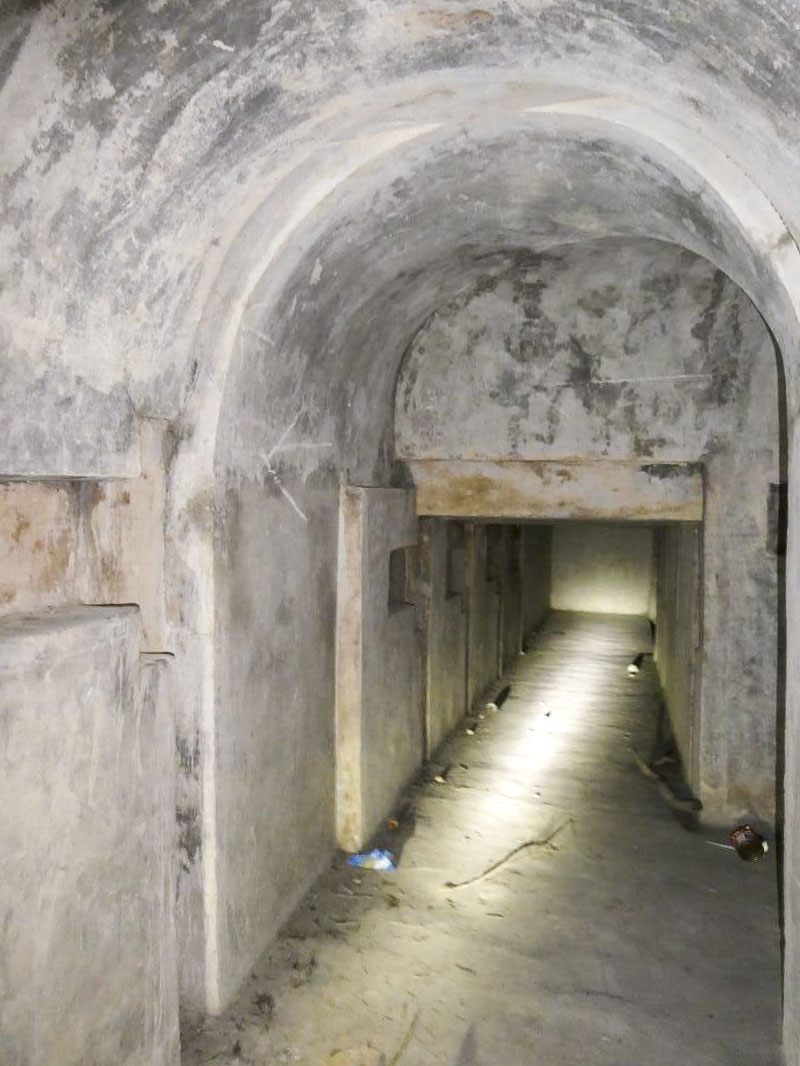

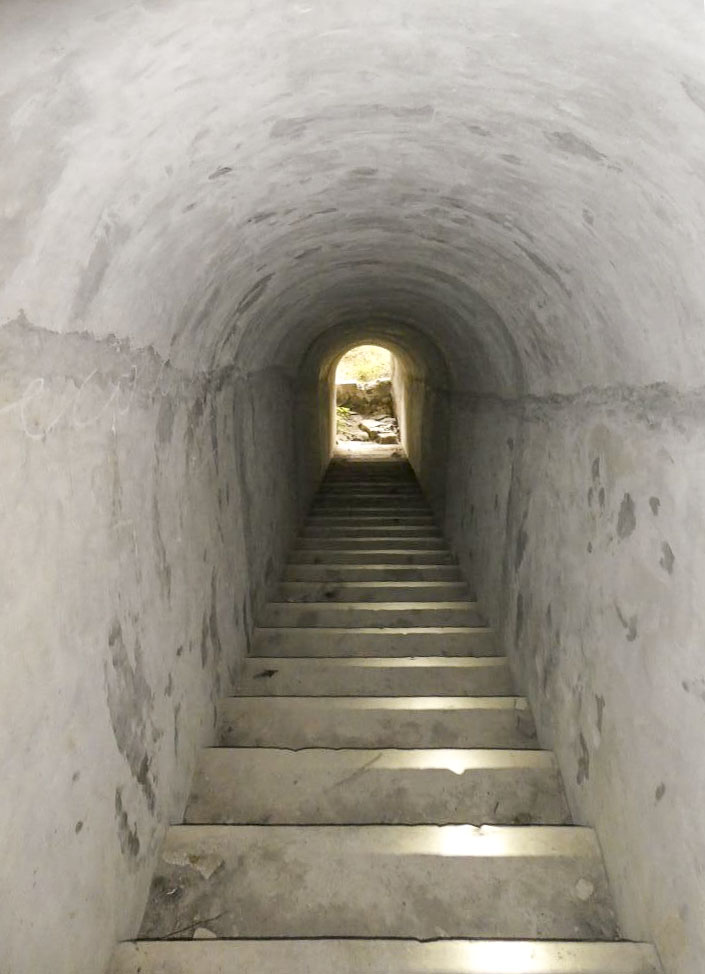

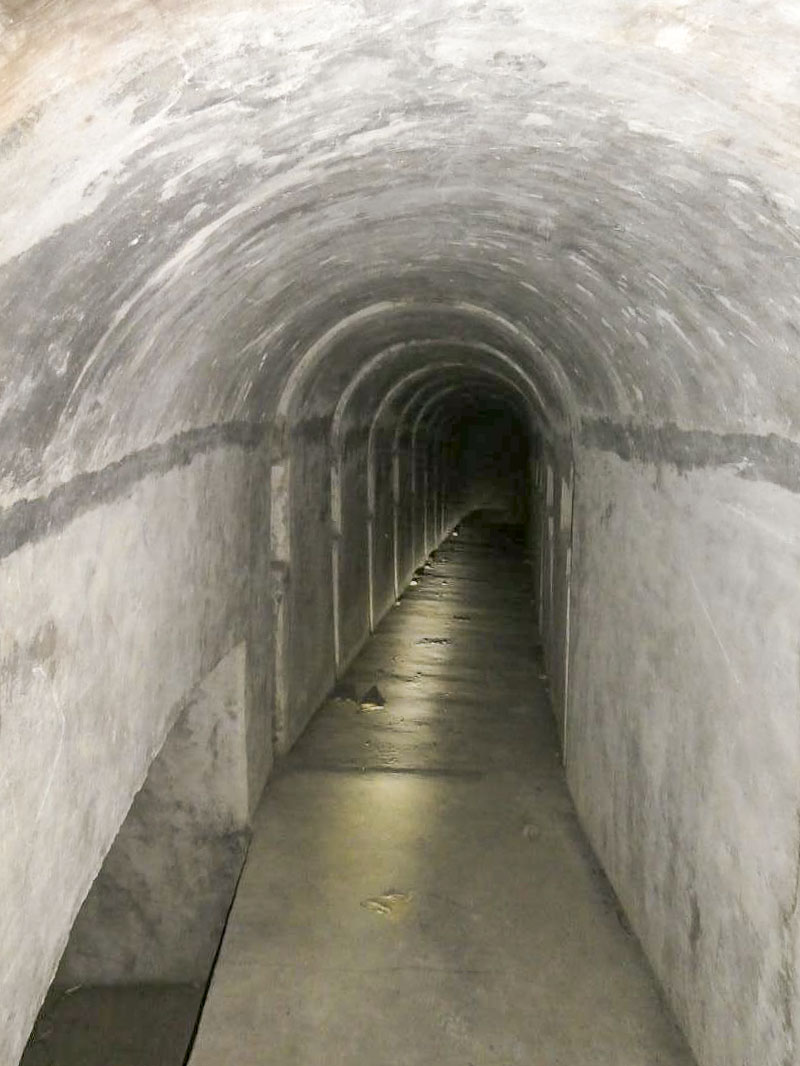

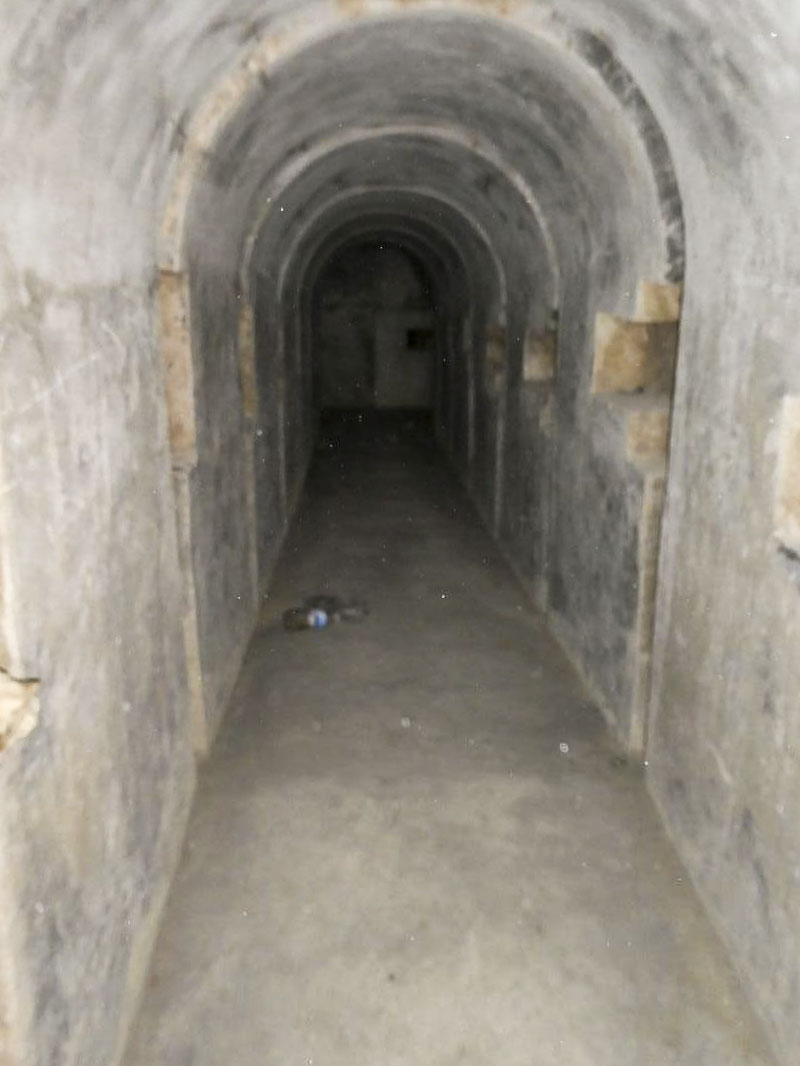

Le D.M.P. se situe à l'entrée sud du tunnel de Santa Augusta (754m). Un tunnel perpendiculaire a été construit peu après l'entrée pour permettre la construction du dispositif, il sert aussi de quai de déchargement. Après un portail, des escaliers accèdent au dessus de la voute. Les galeries de minage ont une forme de H, la galerie du milieu sert de jonction entre les deux côtés du tunnel, à chaque extrémité se trouve un fourneau. Celui de l'entrée est latéral pour laisser le passage. Toutes les galeries sont sectionnées en tronçons d'un mètre avec glissières de fermeture pour confiner les explosions.
CONSTRUCTION, Environnement
Le tunnel est inaccessible, autant physiquement que légalement.
HISTORIQUE, Construction
Ce DMP a été construit comme destruction de deuxième ligne en 1912, et réactivé avant la 2e guerre mondiale.
Il devait fonctionner en conjonction avec les DMP routiers du défilé de Santa Augusta, qui auraient été complétés en 2e cycle par une chiuse (blockhaus défensif sous roc) moderne à construire au débouché du défilé, sous l'entrée du tunnel;
Source(s) :
SHD - Carton 4V1510
Il devait fonctionner en conjonction avec les DMP routiers du défilé de Santa Augusta, qui auraient été complétés en 2e cycle par une chiuse (blockhaus défensif sous roc) moderne à construire au débouché du défilé, sous l'entrée du tunnel;
Source(s) :
SHD - Carton 4V1510
Page n° 22364 mise à jour le 19/05/2022 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 74631 - Taille écran 1066 x 800 pixels
Prise en 2019 - Déposée le 10/05/2019
Prise en 2019 - Déposée le 10/05/2019
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 74632 - Taille écran 1066 x 800 pixels
Prise en 2019 - Déposée le 10/05/2019
Prise en 2019 - Déposée le 10/05/2019
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84964 - Taille écran 1066 x 800 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84965 - Taille écran 1066 x 800 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84966 - Taille écran 1066 x 800 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)

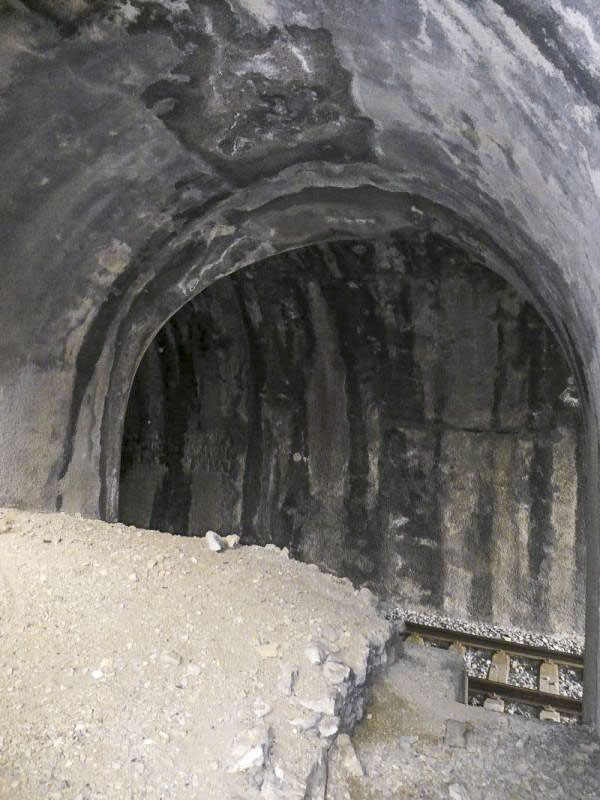

Tunnel perpendiculaire
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84967 - Taille écran 800 x 1066 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84968 - Taille écran 600 x 800 pixels
Prise en 2020 - Déposée le 21/05/2020
Prise en 2020 - Déposée le 21/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84970 - Taille écran 1066 x 800 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)

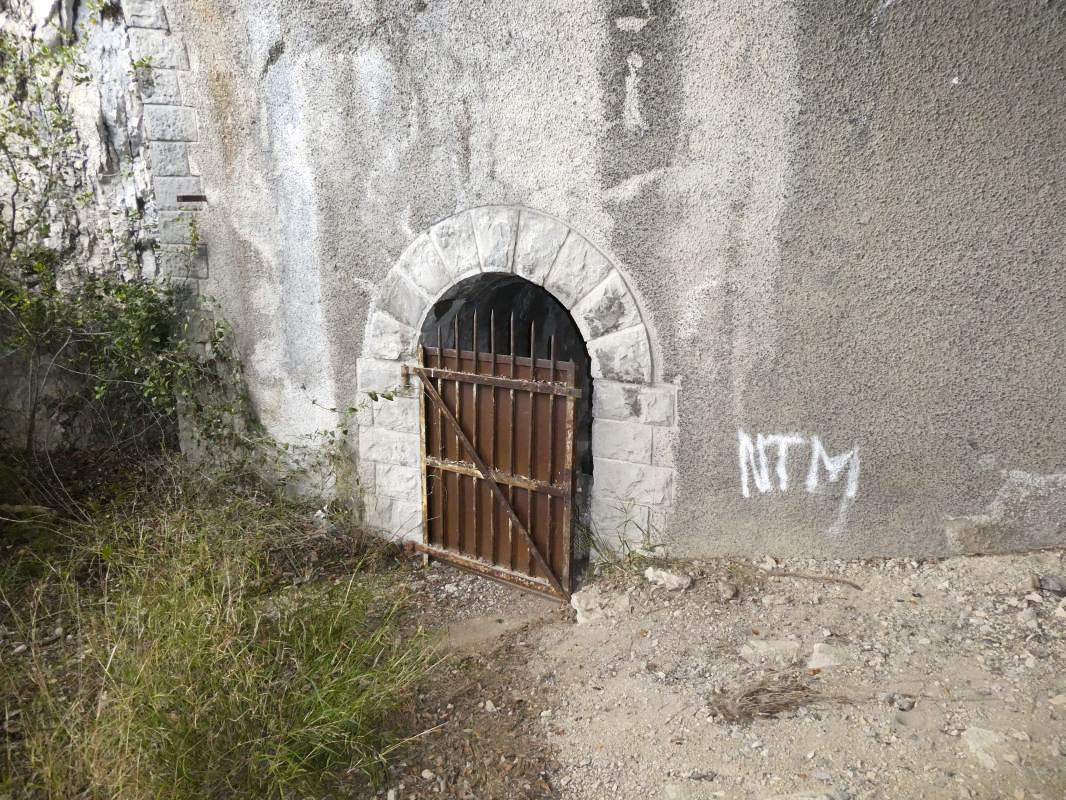

Accès au dispositif
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA - CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 84971 - Taille écran 1066 x 800 pixels
Prise en 2020 - Déposée le 20/05/2020
Prise en 2020 - Déposée le 20/05/2020
wikislides - © wikimaginot.eu
ELLENA - CUNY
SANTA AUGUSTA VF SUD - (DMP - Dispositif de Mine Permanent)

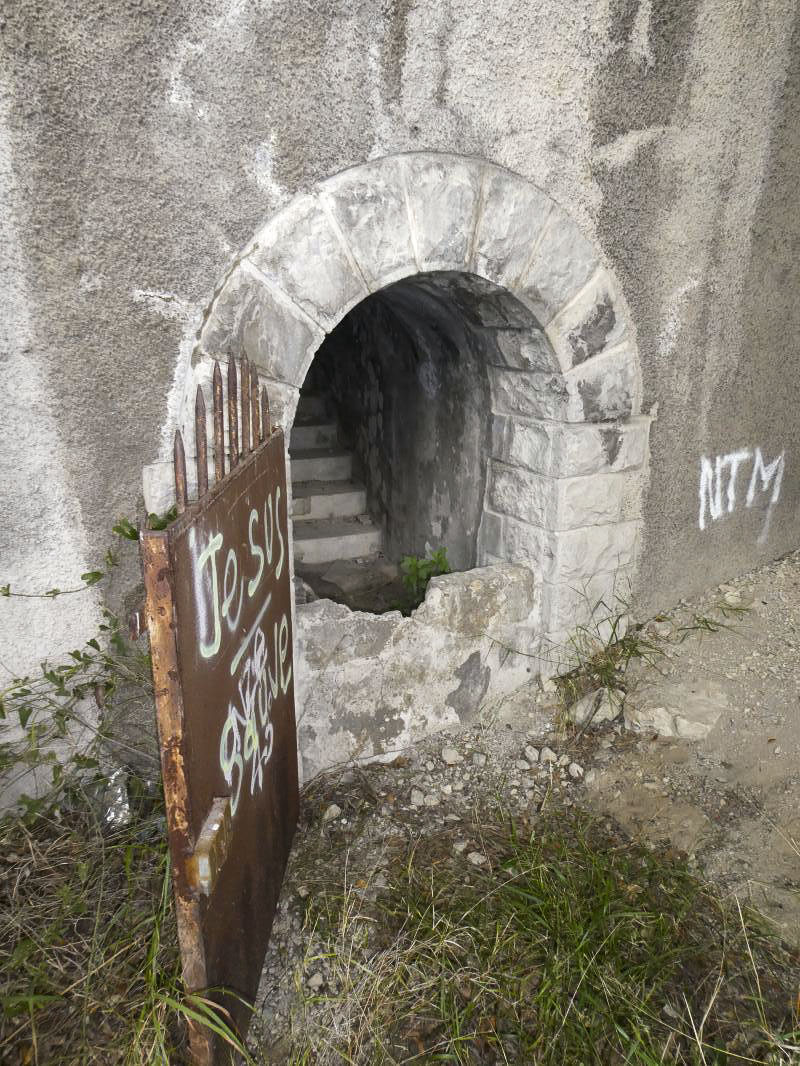

Accès au dispositif
