OTTMARSHEIM 4
( Abri )
Secteur Fortifié
SFMU - SF Mulhouse
Sous Secteur
Puits (Radbrunnen)
Maître d'ouvrage
MIL - Allemand
Année
Commune
OTTMARSHEIM (68490)
Lieu-dit / Parcelle
parcelle 19
Coordonnées
47.800180 - 7.537290
Validité information
Verifié
Niveau de réalisation en 1940
Construit

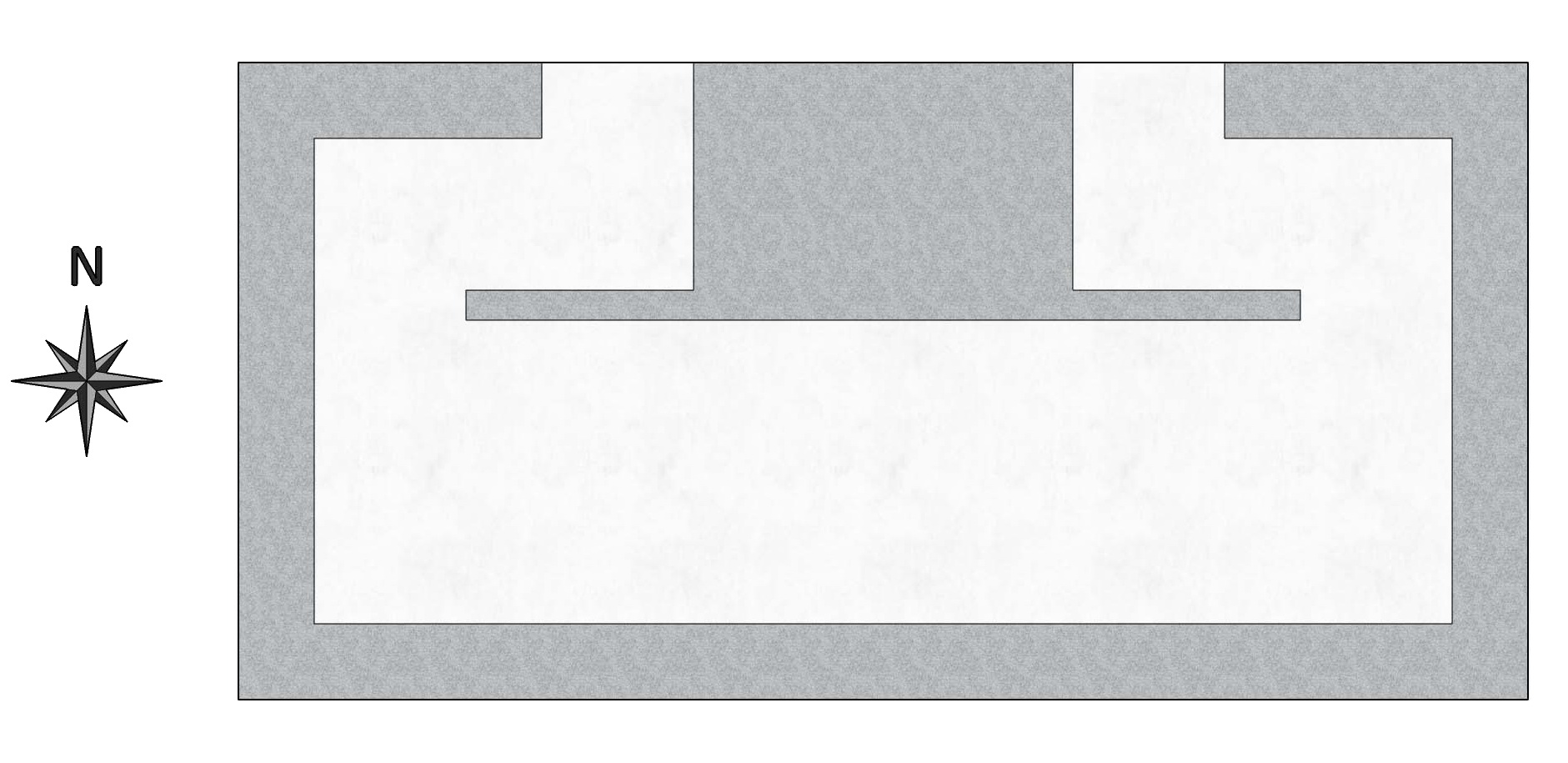

Plan sommaire
Notes et informations
CONSTRUCTION, Description
Cet abri ex-allemand d'avant la première guerre mondiale a été probablement réutilisé dans le cadre Maginot.
Il est situé à 25 mètres de la digue.
Sur la digue, entre les "Garchery", se trouvent de nombreuses excavations ressemblant fort à des emplacements de tir où de surveillance. Ils sont tous reliés à l'arrière et entre eux par des boyaux, dont certains relativement profonds.
De Ottmarsheim 3, un boyau part vers le Rhin, passe devant cet abri, puis se sépare pour rejoindre les différents emplacements sur la digue. Ce boyau forme un véritable réseau.
L'abri est bien dissimulé, sa dalle affleure le sol.
Il est composé d'une salle unique de de 7,50 m X 2 m de 2,10 de haut. Les deux entrées donnent sur le nord directement dans le boyau. Les murs extérieurs ont une épaisseur de 0,5 m et la dalle 0,6 m. L'ensemble repose sur un radié en béton.
Page n° 22977 mise à jour le 01/11/2020 -
© wikimaginot.eu 2024
Photos d'époque
Photos aérienne 1947 avec vision des boyaux et emplacements des abris
Auteur : IGN - Géoportail 1947
remonterletemps.ign.fr
Photos actuelles
Photos Lidar avec vision des boyaux et emplacements des abris encore visible
Auteur : Infogéo68
InfoGeo68

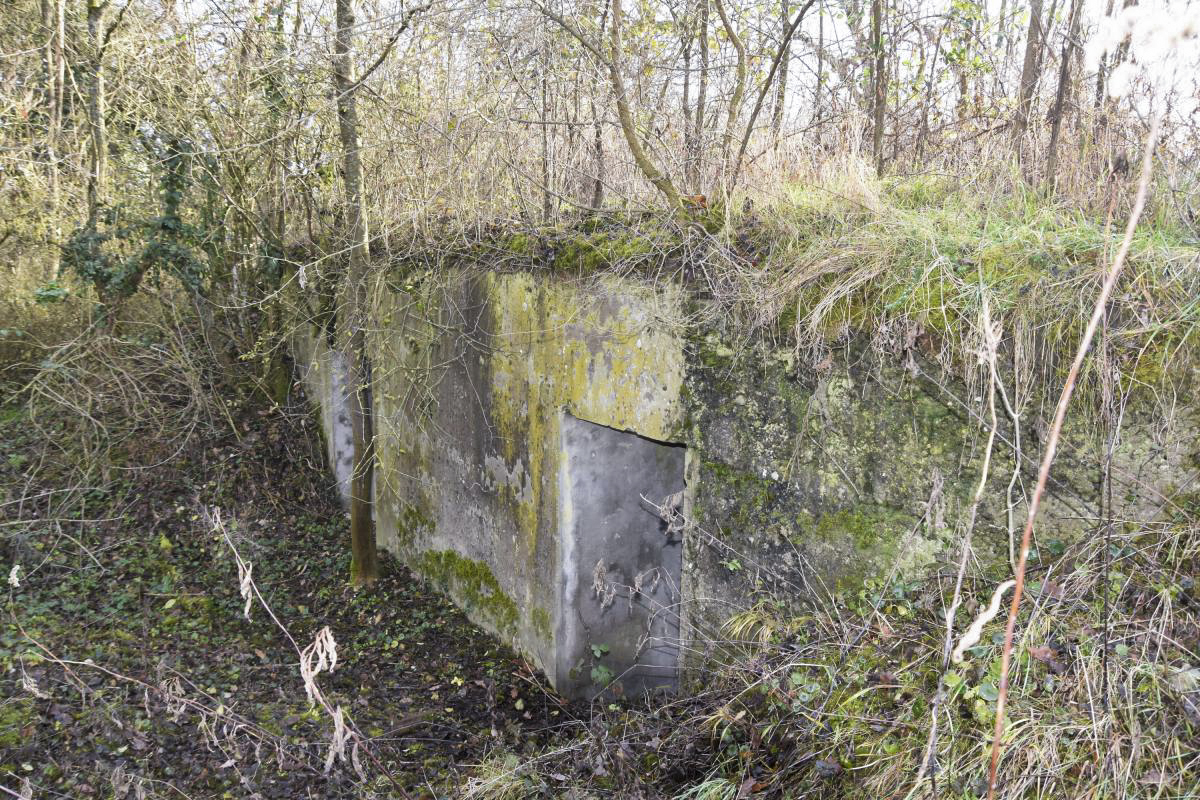

Façade nord
Auteur : Daniel Froehly

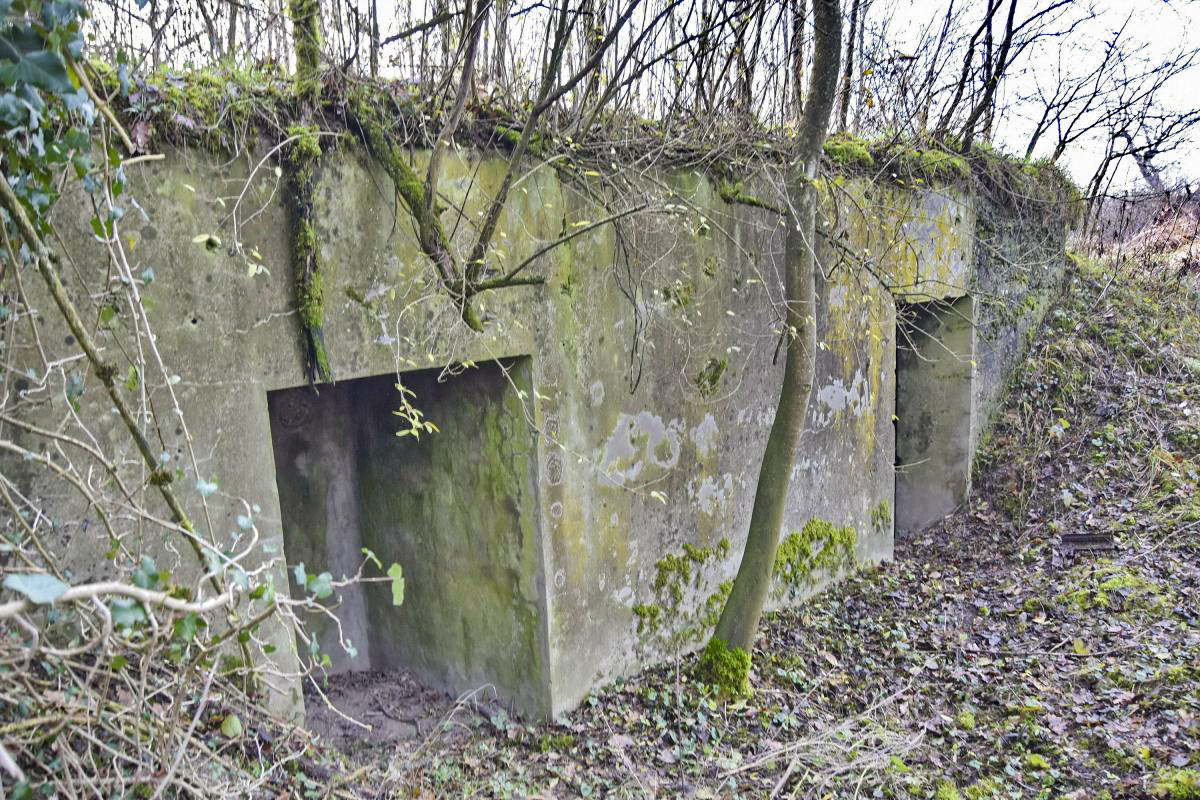

Façade nord
Auteur : Daniel Froehly

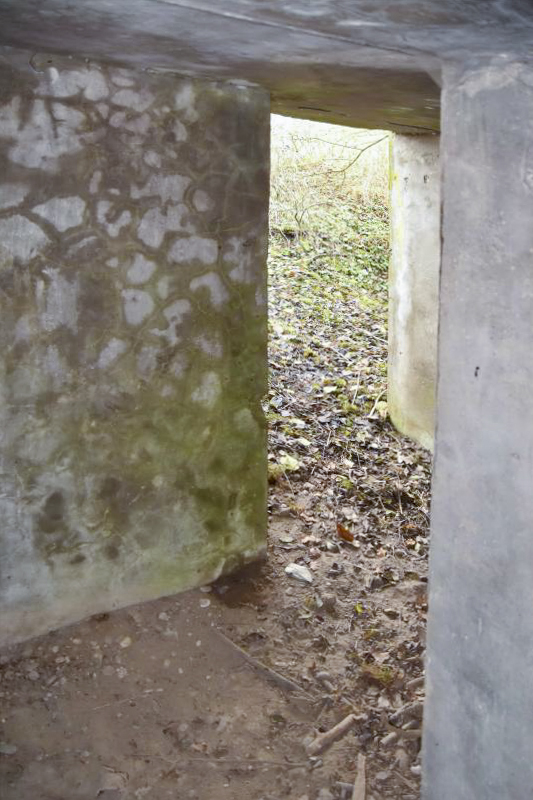

Entrée ouest, vue de l'intérieur
Auteur : Daniel Froehly

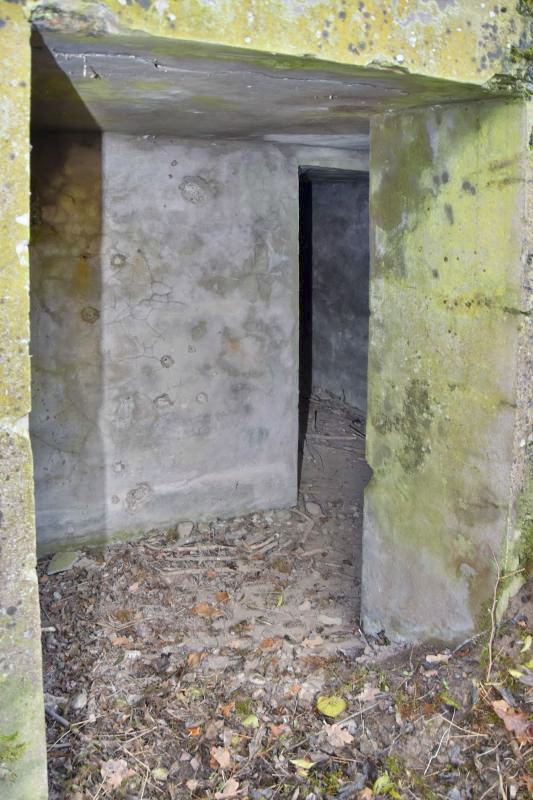

Entrée ouest, vue de l'extérieur
Auteur : Daniel Froehly

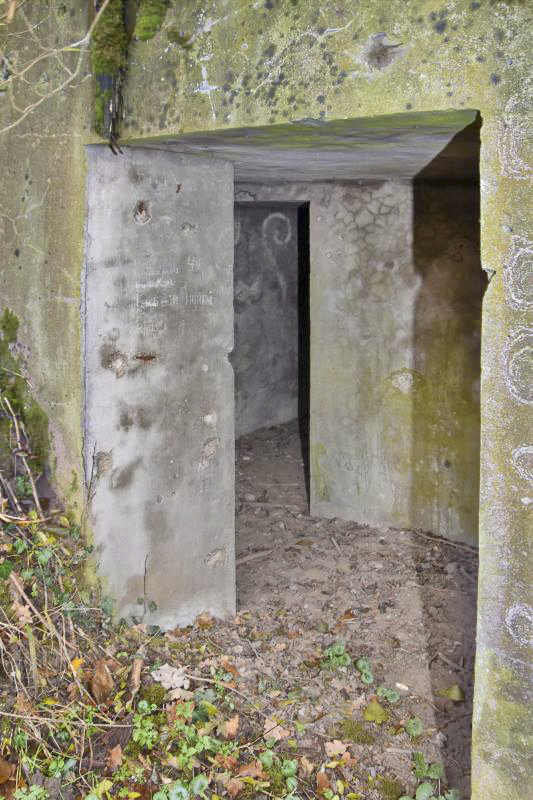

Entrée est, vue de l'extérieur
Auteur : Daniel Froehly

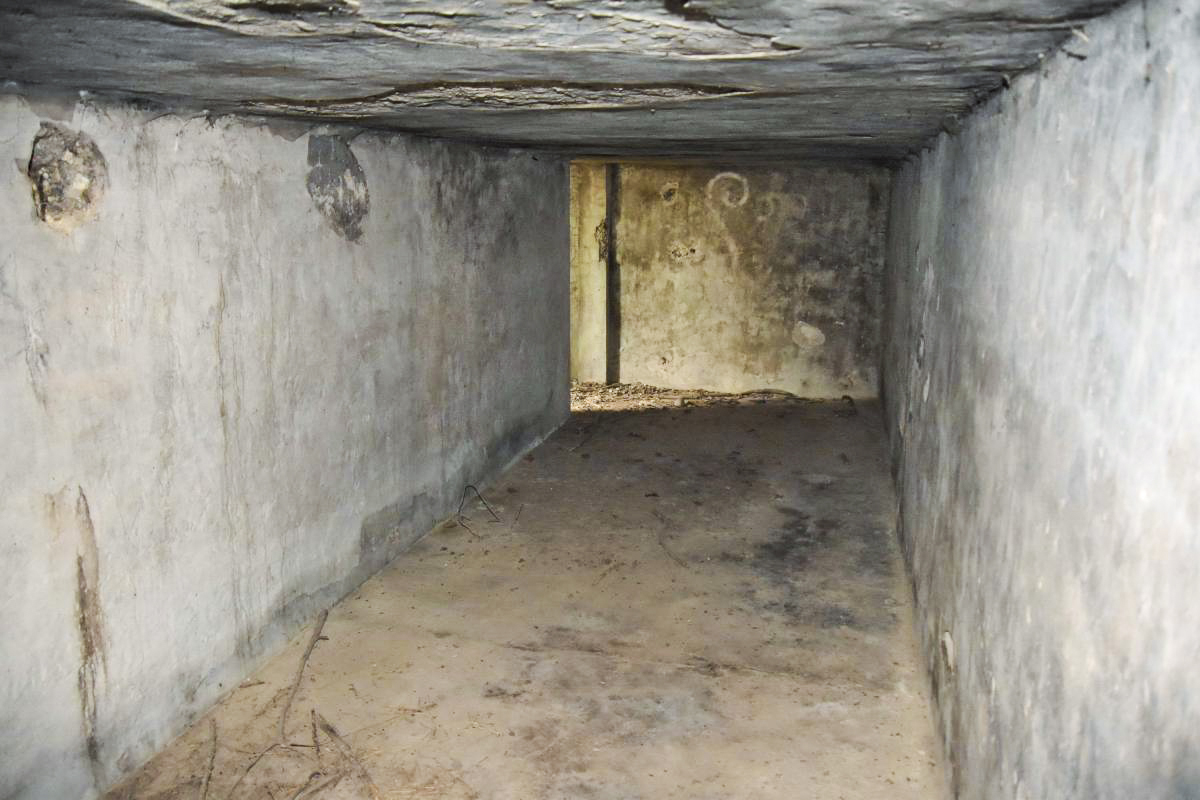

Intérieur vers l'est
Auteur : Daniel Froehly

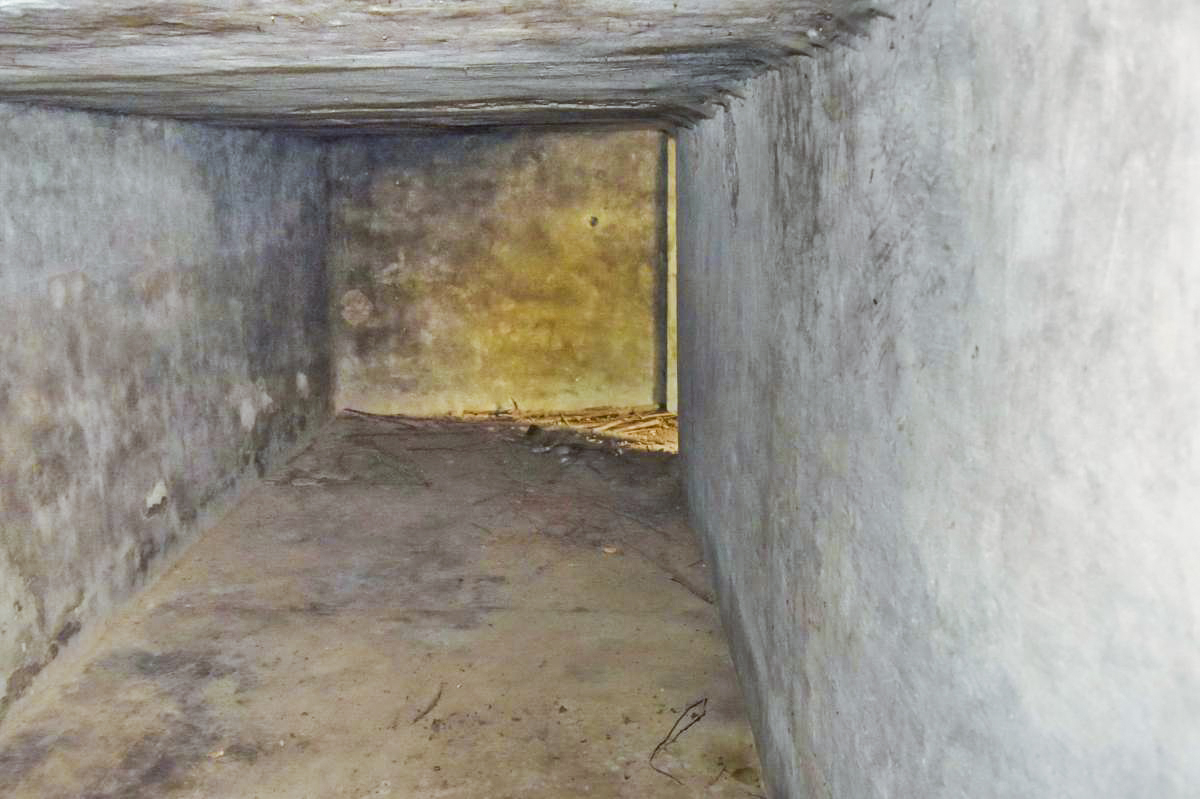

Intérieur vers l'ouest
Auteur : Daniel Froehly
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Ottmarsheim 4
Plan 3 D
Auteur : Daniel Froehly
CC BY - Paternité
Document #80759 disponible en ligne (75.5 Ko)
