TOURNOUX
( Central téléphonique isolé )
Secteur Fortifié
SFD - SF Dauphiné
Sous Secteur
Ubayette
Quartier
Maître d'ouvrage
MIL - Autre
Constructeur
Entreprises civiles
Année
1860
Commune
LA CONDAMINE-CHATELARD(04530)
Lieu-dit / Parcelle
La Condamine
Coordonnées
44.467136 - 6.755804
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
EQUIPEMENT, Transmissions
Le central était raccordé au réseau téléphonique de la fortification Maginot par :
- un câble à 14 paires depuis la BRAS (Boite de Raccordement Aéro-Souterrain) (lignes aériennes vers Jausiers)
- trois (deux?) câbles à 14 paires vers la chambre de coupure Pellegrin (traversée de l'Ubaye)
Le central desservait la batterie XII, le Fort Moyen et le Fort Supérieur auquel il était raccordé par un câble à 6 paires.
- un câble à 14 paires depuis la BRAS (Boite de Raccordement Aéro-Souterrain) (lignes aériennes vers Jausiers)
- trois (deux?) câbles à 14 paires vers la chambre de coupure Pellegrin (traversée de l'Ubaye)
Le central desservait la batterie XII, le Fort Moyen et le Fort Supérieur auquel il était raccordé par un câble à 6 paires.
ETAT ACTUEL , Etat - utilisation actuelle
2021 - Le central est doté de ses boitiers mais vidés de tout équipement suite à la modernisation post-guerre du réseau.
Source(s) :
Constat sur place - PLA
Source(s) :
Constat sur place - PLA
2021 - L'ouvrage est propriété de la Communauté de Communes Vallée de l'Ubaye Serre-Ponçon
DIVERS (Sans critère)
Le réseau téléphonique intérieur a été refait après guerre, rendant dans certains cas impossible de reconnaitre la configuration en place en 1940.
Source(s) :
Constat sur place - PLA
Source(s) :
Constat sur place - PLA
Page n° 24522 mise à jour le 09/07/2024 -
© wikimaginot.eu 2025
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pascal Lambert
TOURNOUX - Batterie XII

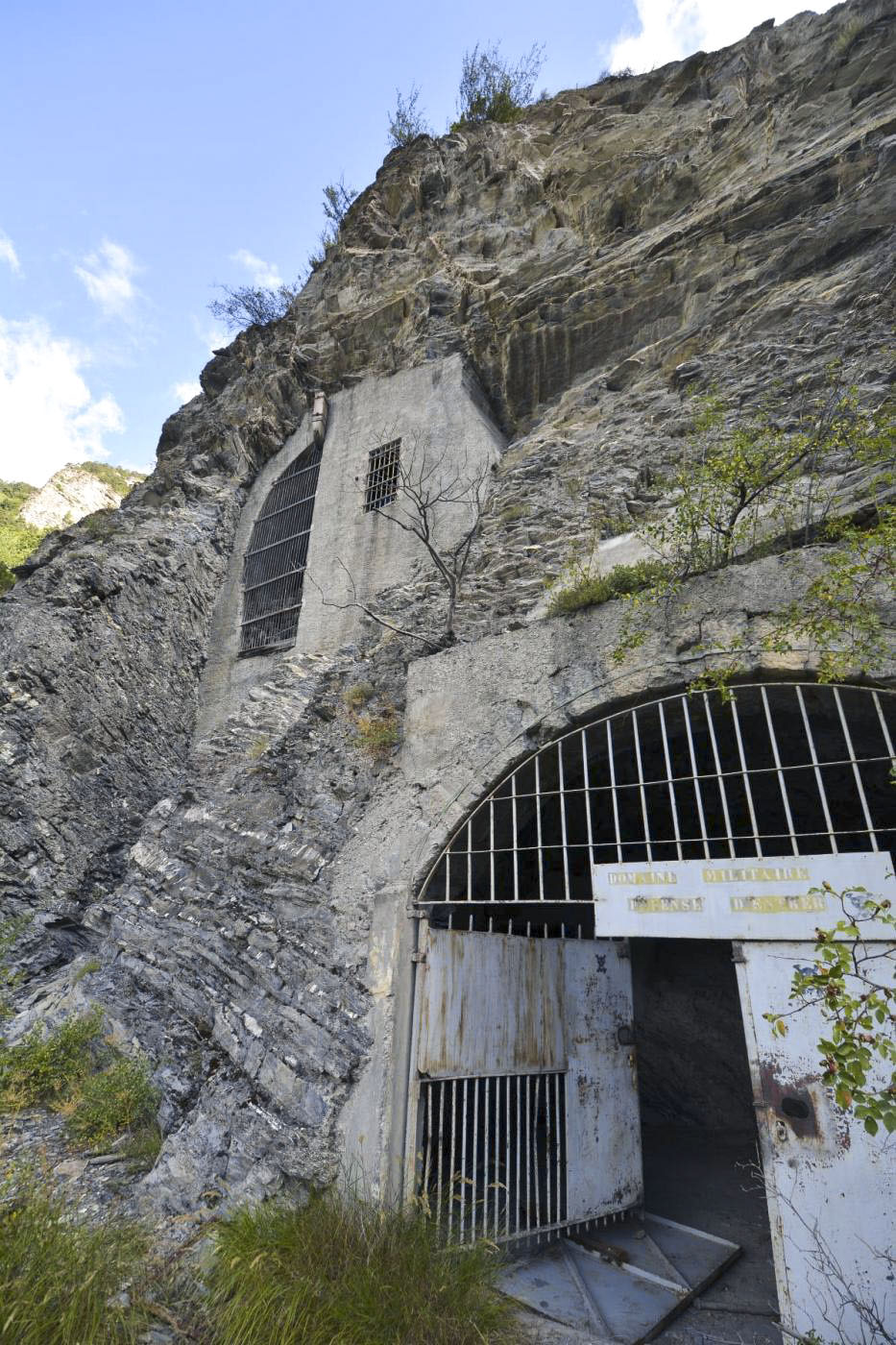

L'entrée de la batterie et du central
En partie haute, le débouché du central téléphonique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
En partie haute, le débouché du central téléphonique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102273 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - Batterie XII

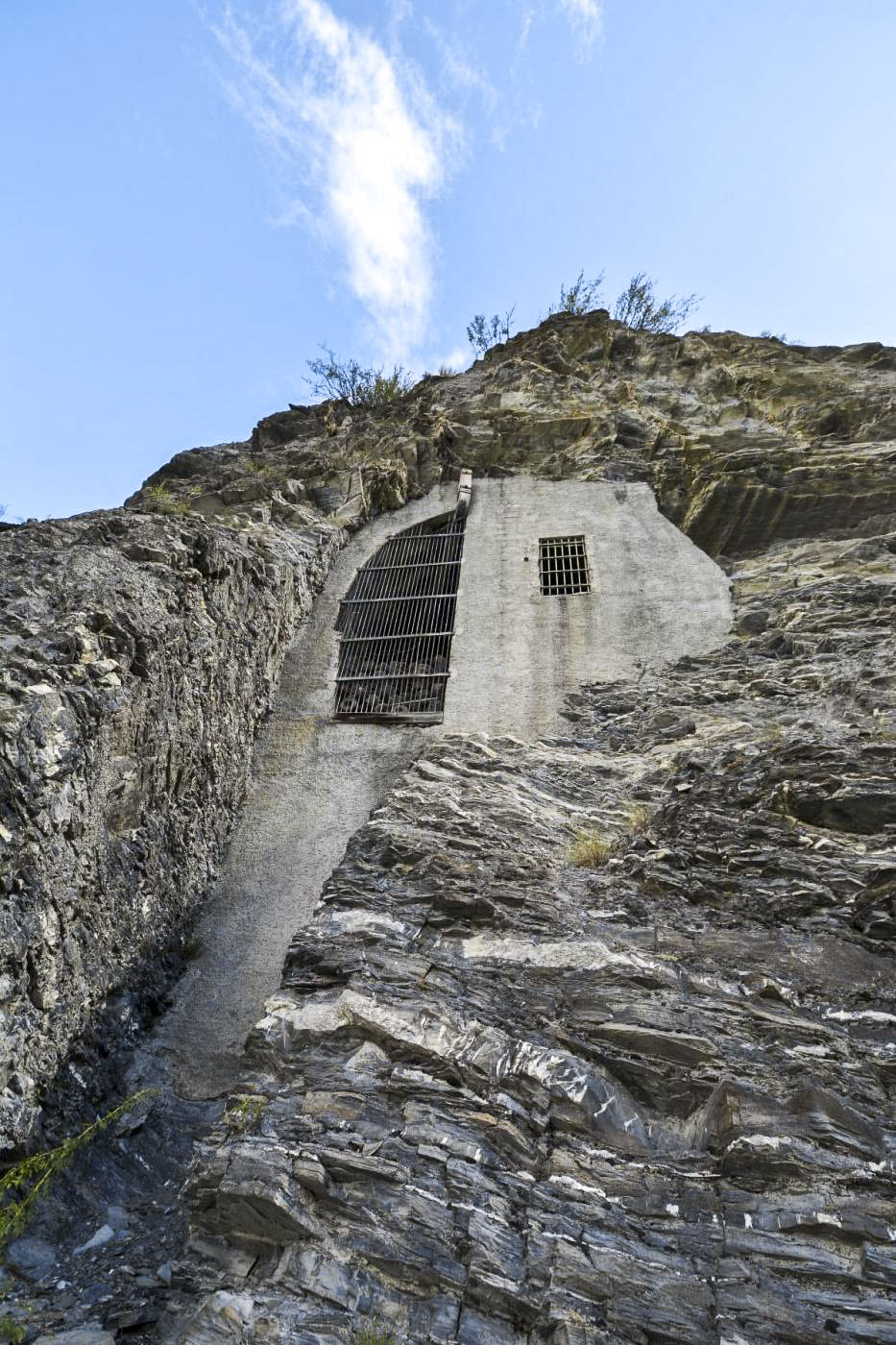

Le débouché du central téléphonique
L'antenne radio était installé à sa hauteur
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
L'antenne radio était installé à sa hauteur
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102274 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

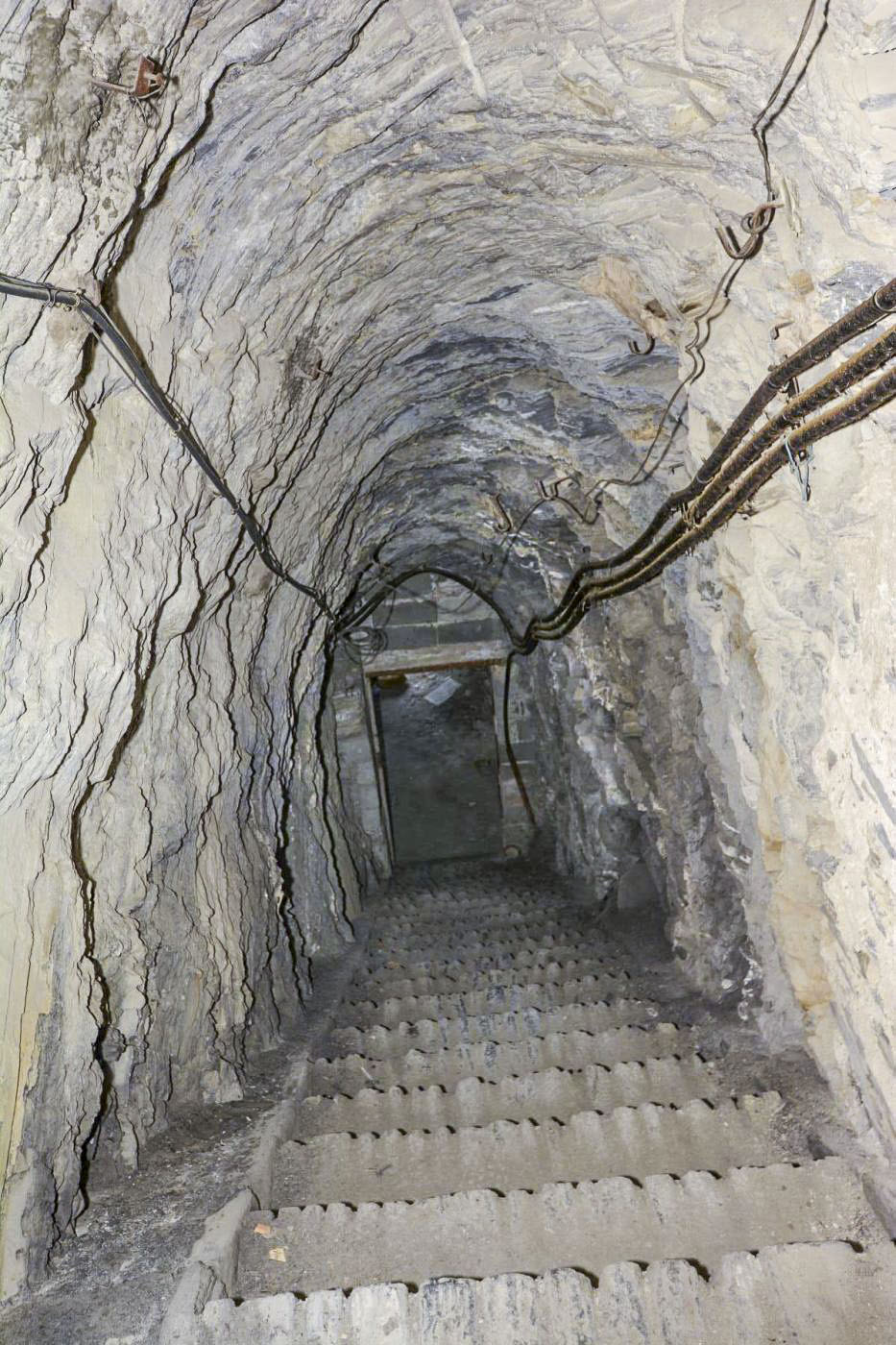

Escalier menant au central
Les câbles téléphoniques cheminent de part et d'autre de la galerie
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Les câbles téléphoniques cheminent de part et d'autre de la galerie
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102266 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

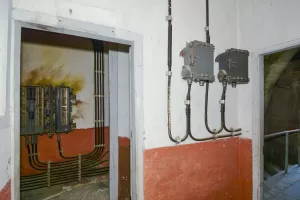

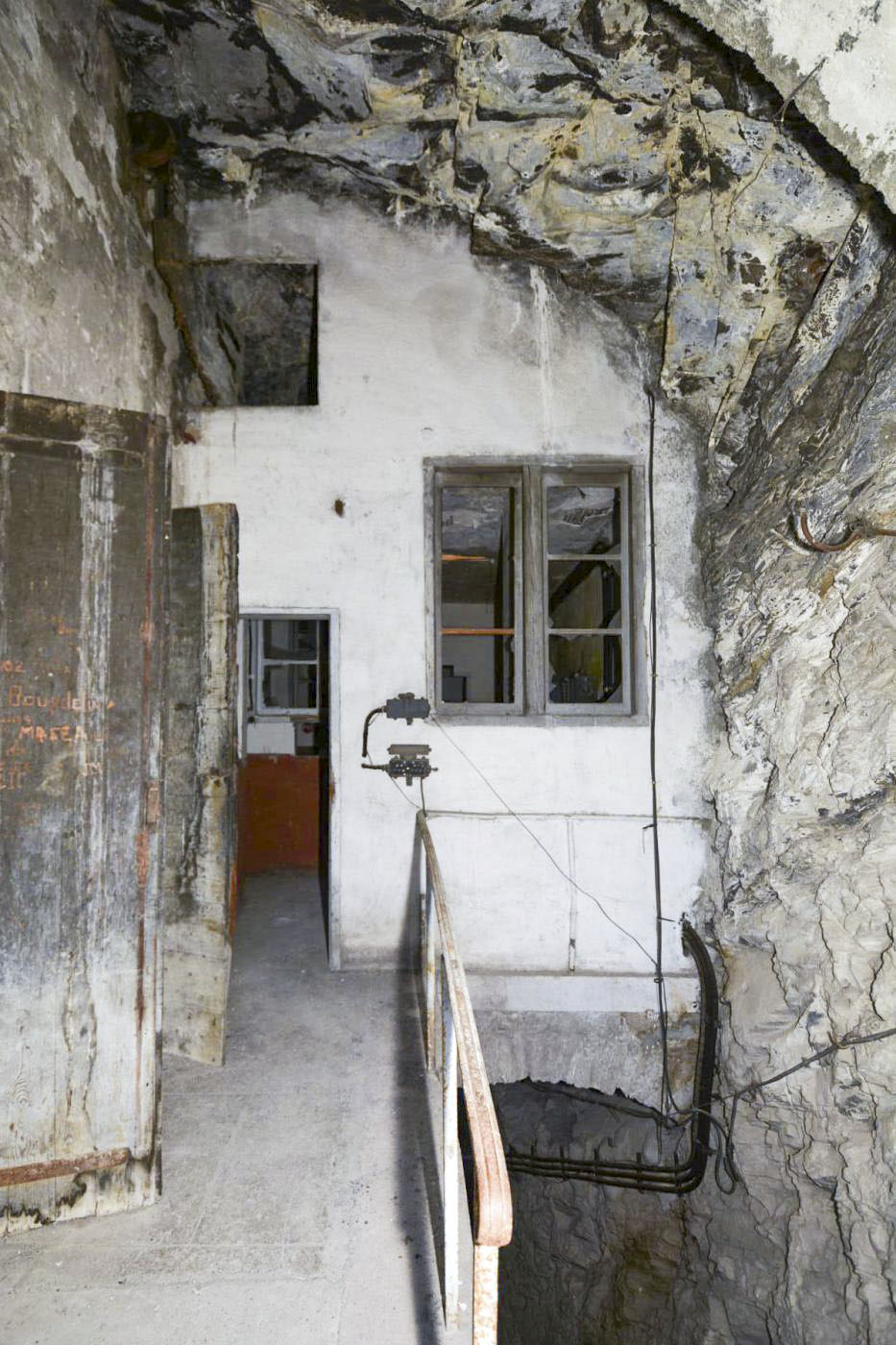

L'entrée du central
Deux boitiers de connexion pour lignes de campagnes sont placés sur la droite de la porte d'accès
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Deux boitiers de connexion pour lignes de campagnes sont placés sur la droite de la porte d'accès
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102267 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

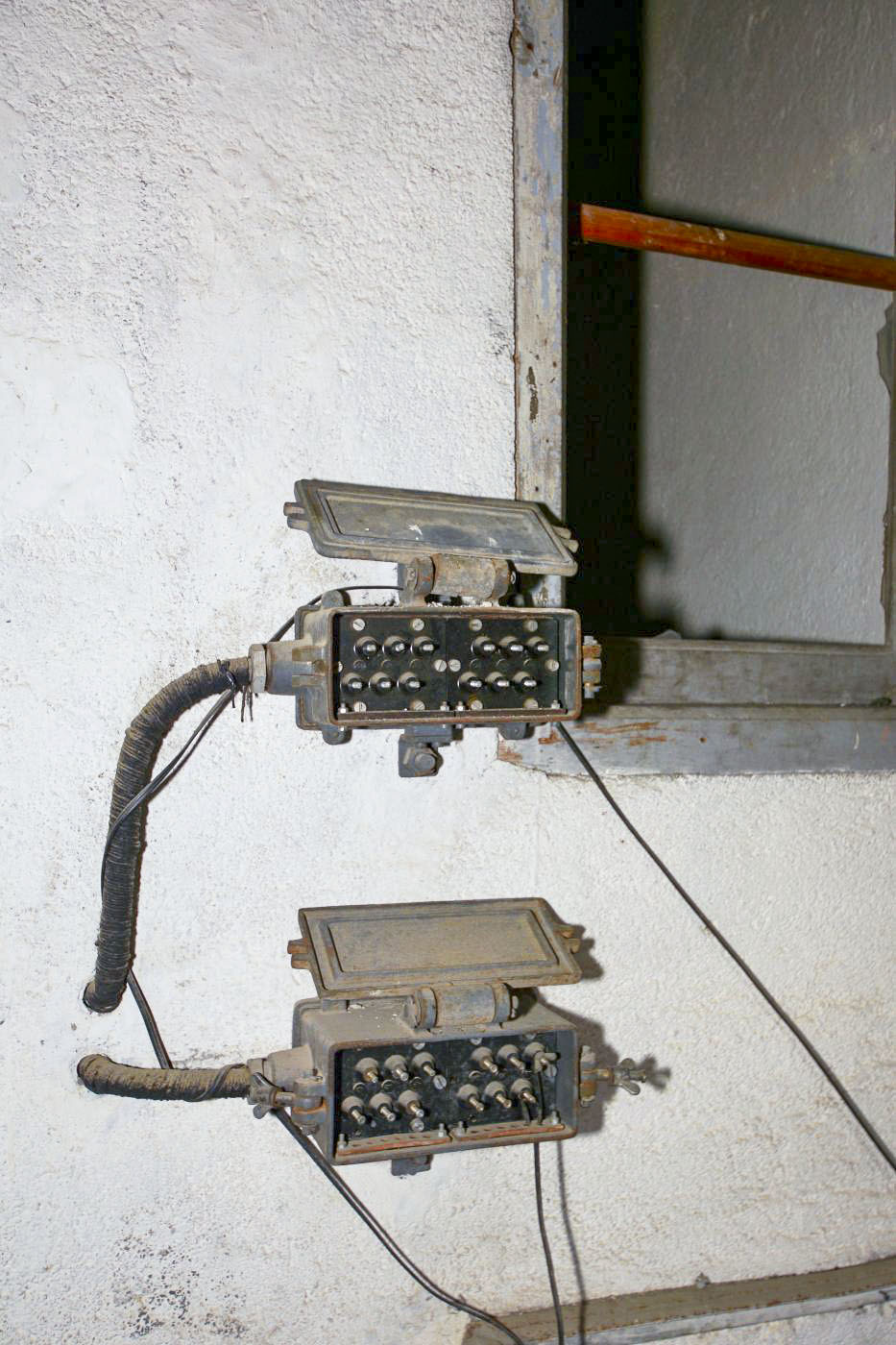

L'entrée du central

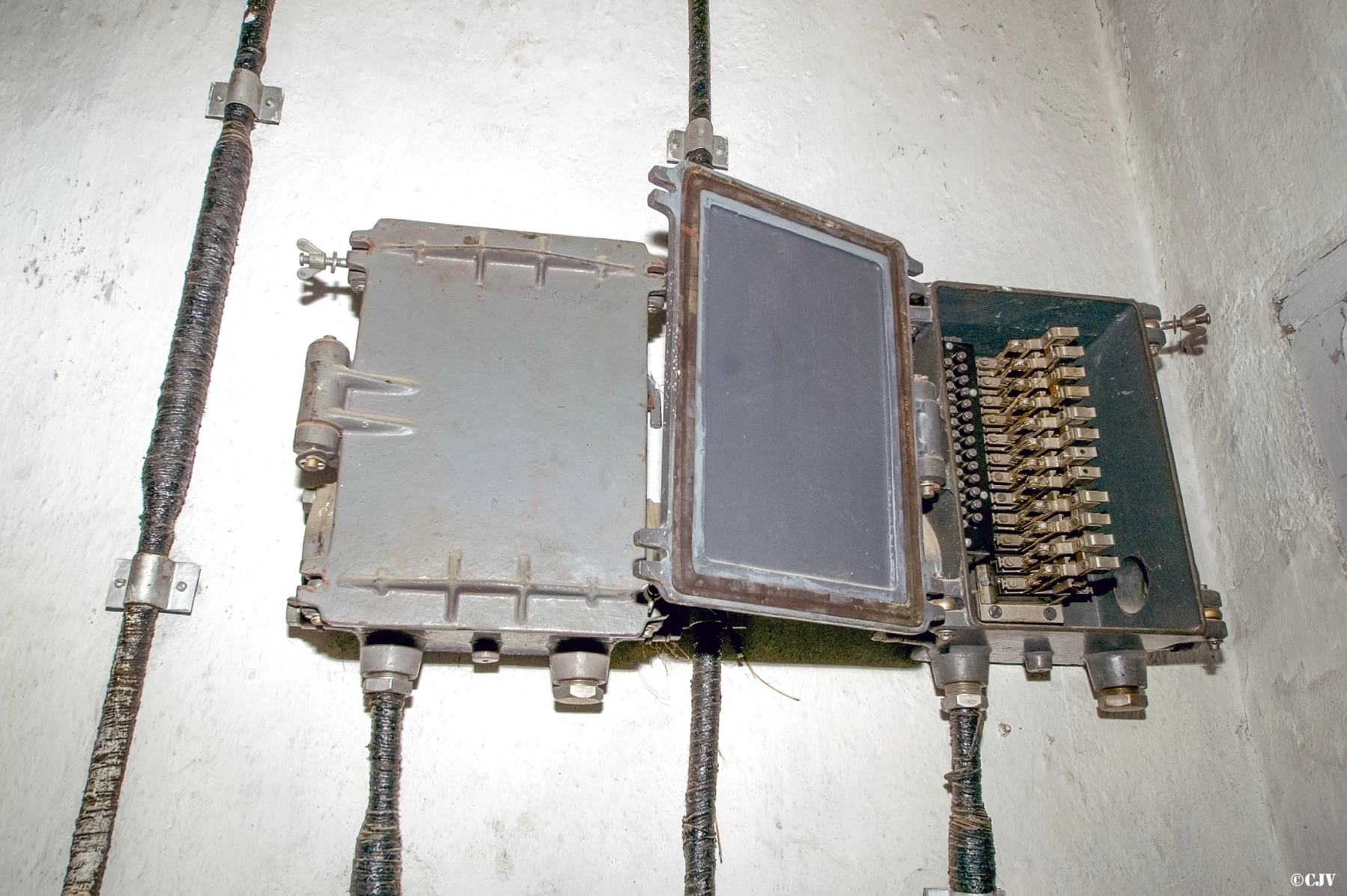

Boitiers de connexion pour lignes téléphoniques de campagne
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Boitiers de connexion pour lignes téléphoniques de campagne
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105644 - Taille écran 933 x 1400 pixels
Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

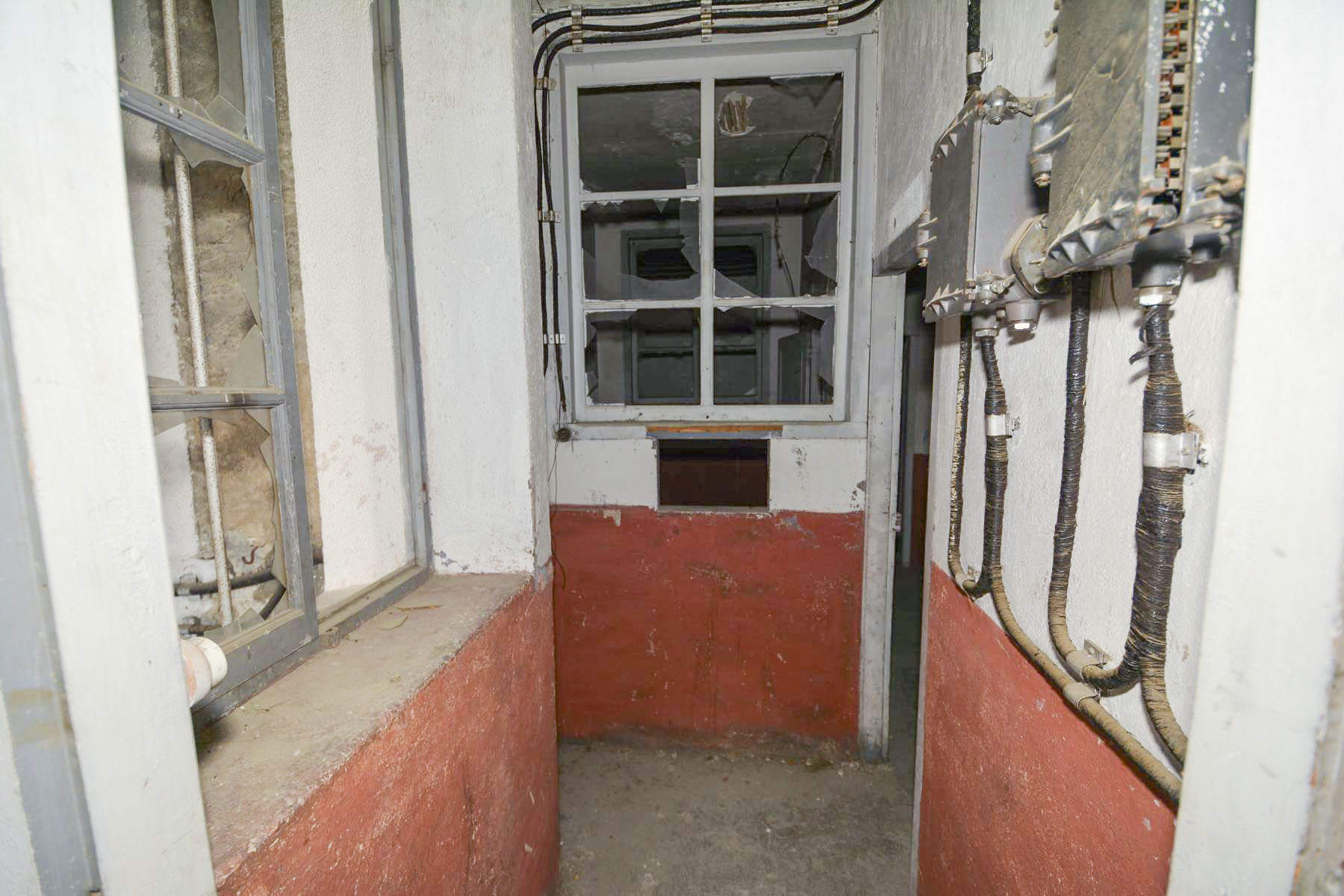

Le sas d'entrée avec les boitiers de protection des lignes de campagne (boitiers de raccordement à l'extérieur)
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102277 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

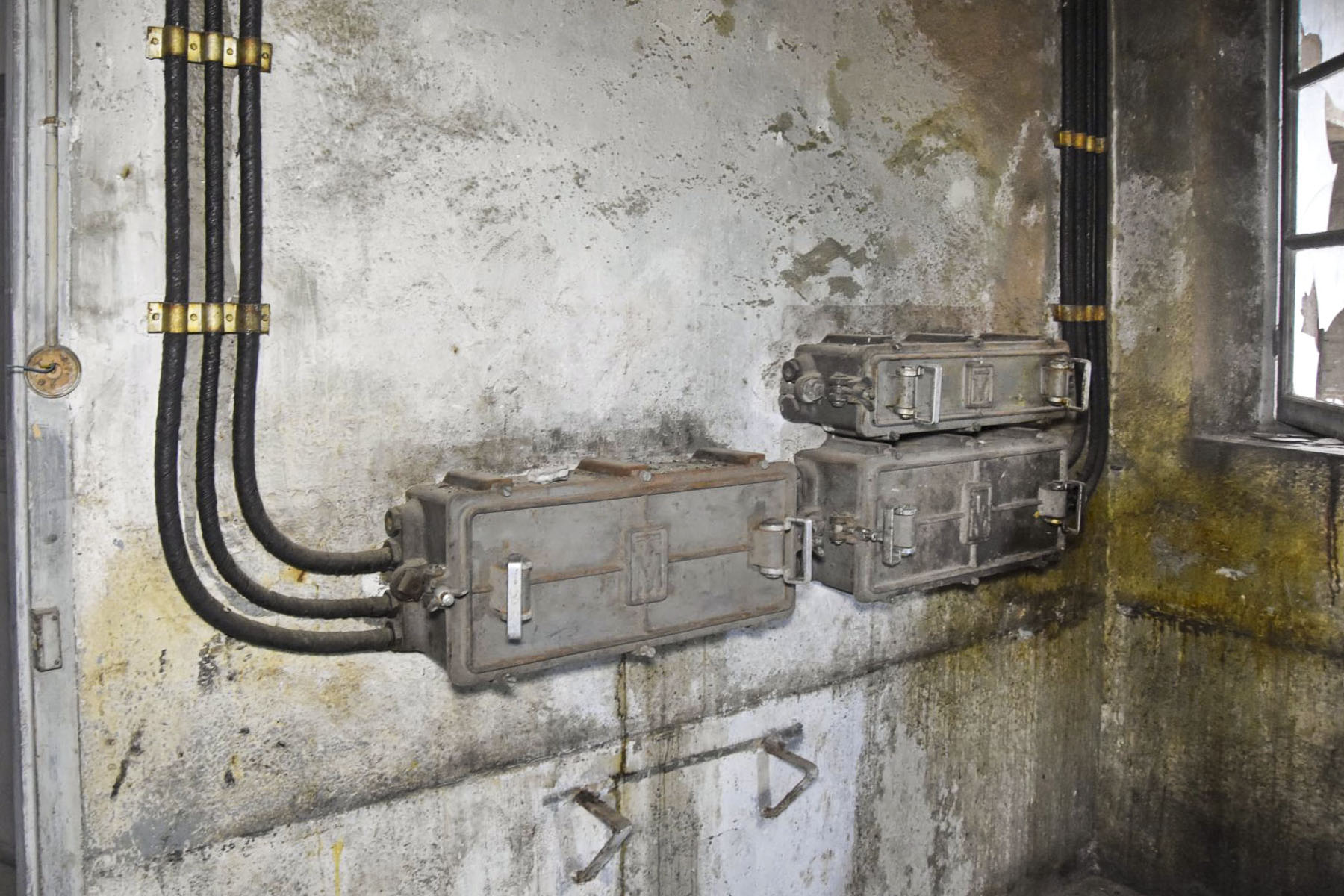

Les boîtiers de protection des lignes de campagnes dans le sas d'entrée
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102271 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
TOURNOUX - (Central téléphonique isolé)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82225 - Taille écran 1799 x 1197 pixels
Prise le 26 Aug 2007 - Déposée le 05/02/2020
Traitée par: Lia Vermeulen
Prise le 26 Aug 2007 - Déposée le 05/02/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

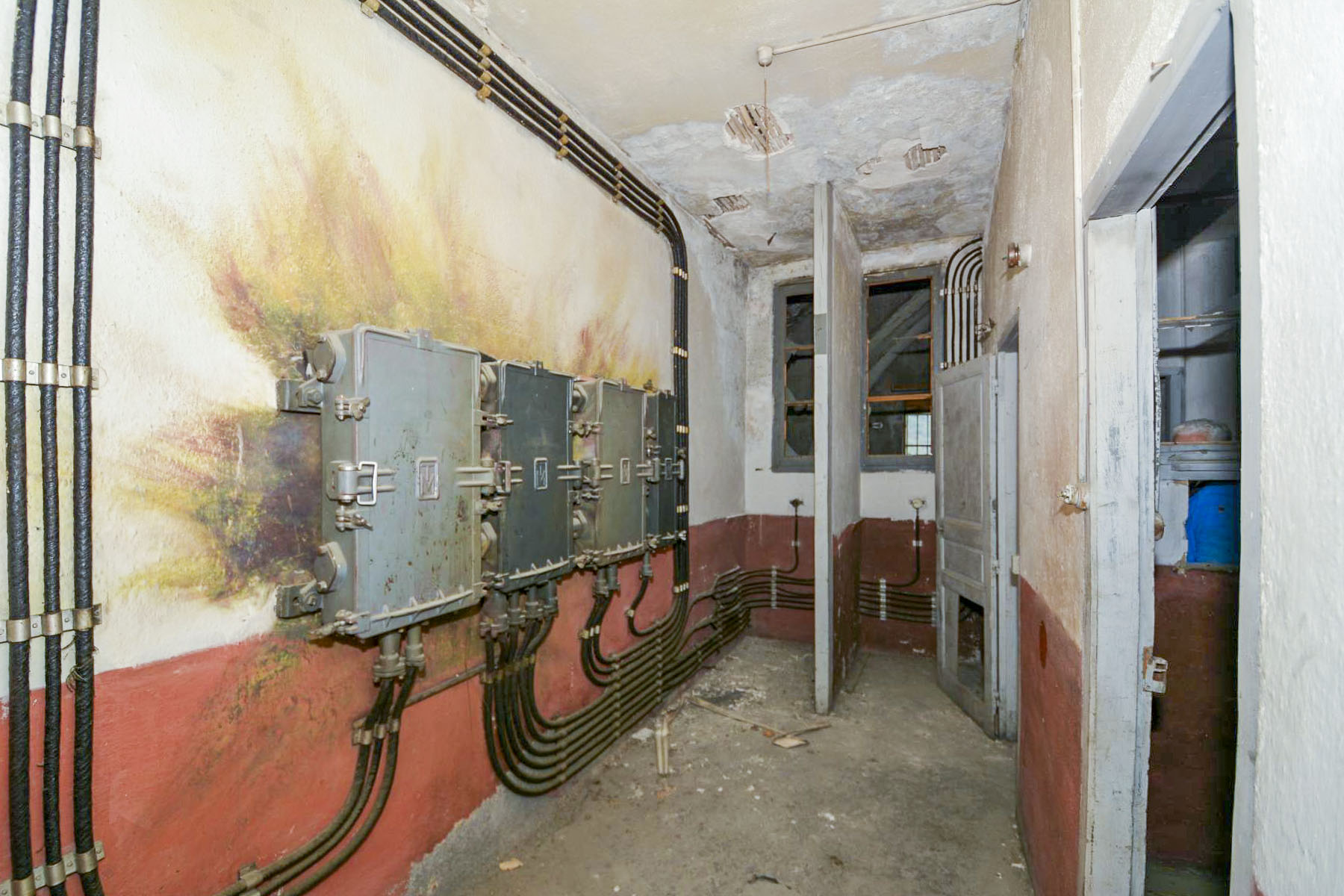

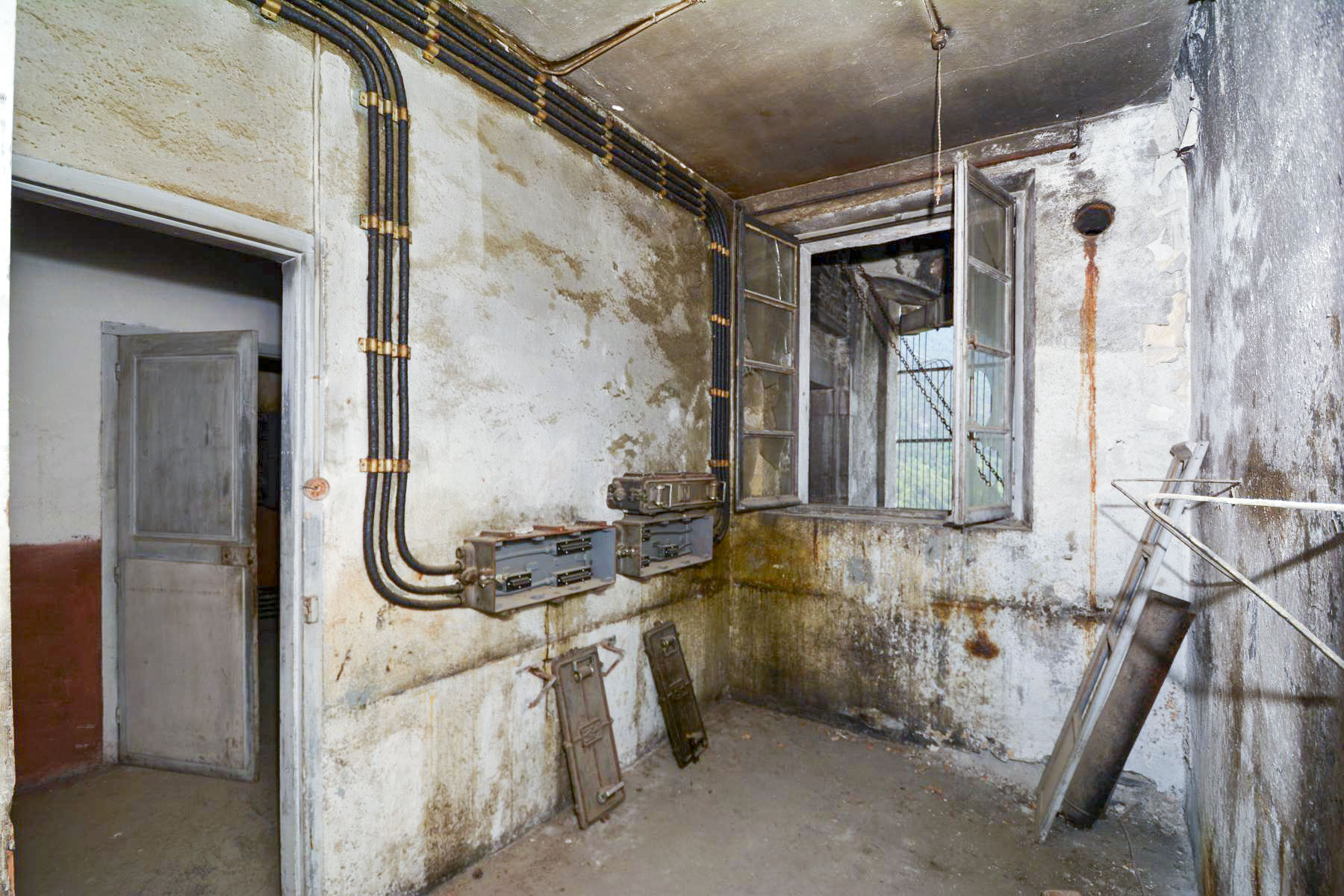

Le local avec les répartiteurs et les boitiers de protection
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102268 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
TOURNOUX - (Central téléphonique isolé)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82223 - Taille écran 1799 x 1197 pixels
Prise le 26 Aug 2007 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 26 Aug 2007 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

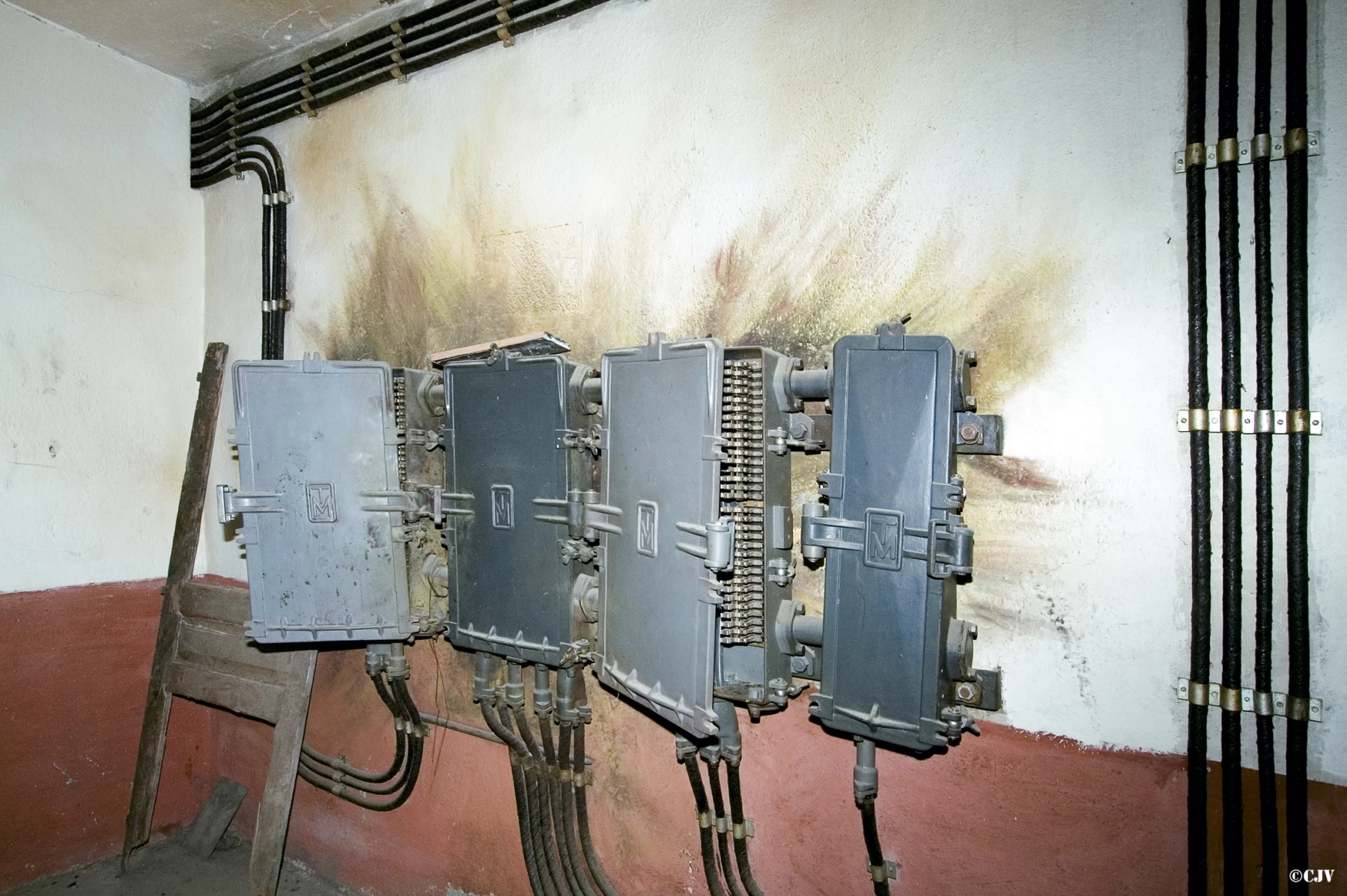

Le central proprement dit avec ses deux panneaux muraux pour 80 connections
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102269 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
TOURNOUX - (Central téléphonique isolé)
Central téléphonique
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 100812 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 13/09/2021
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 13/09/2021
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

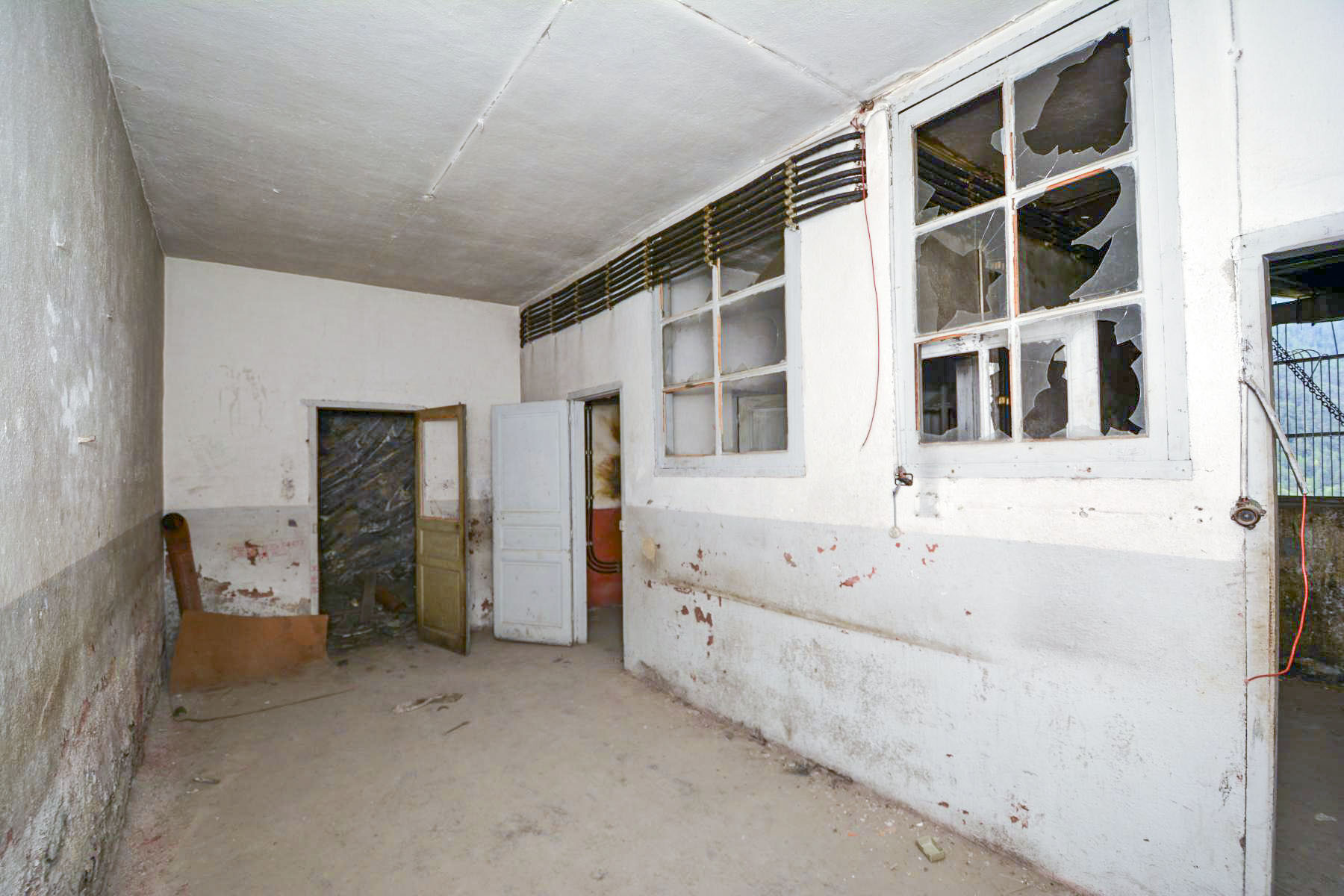

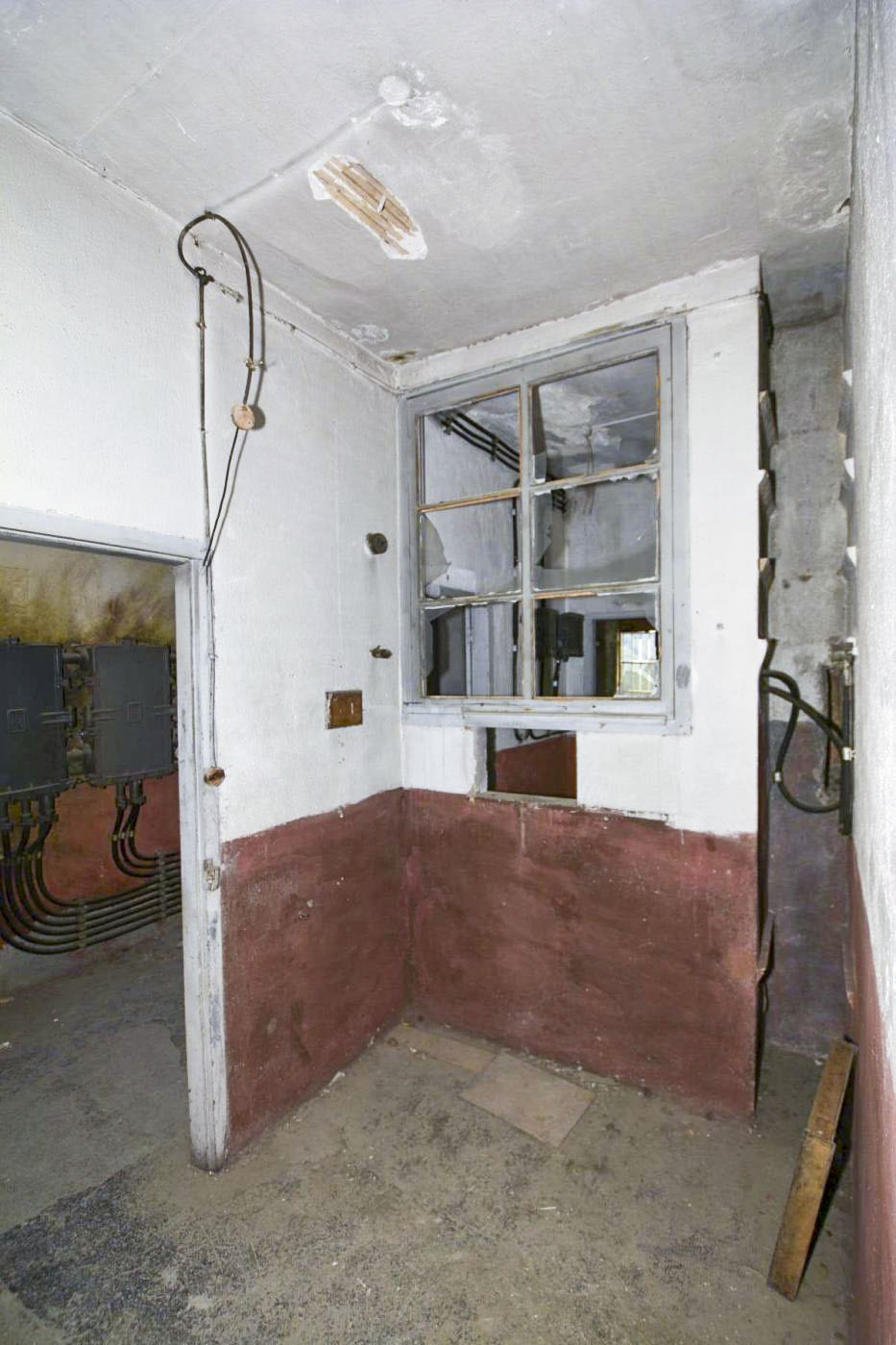

Local arrière destiné au logement du personnel
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102270 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - Batterie XII

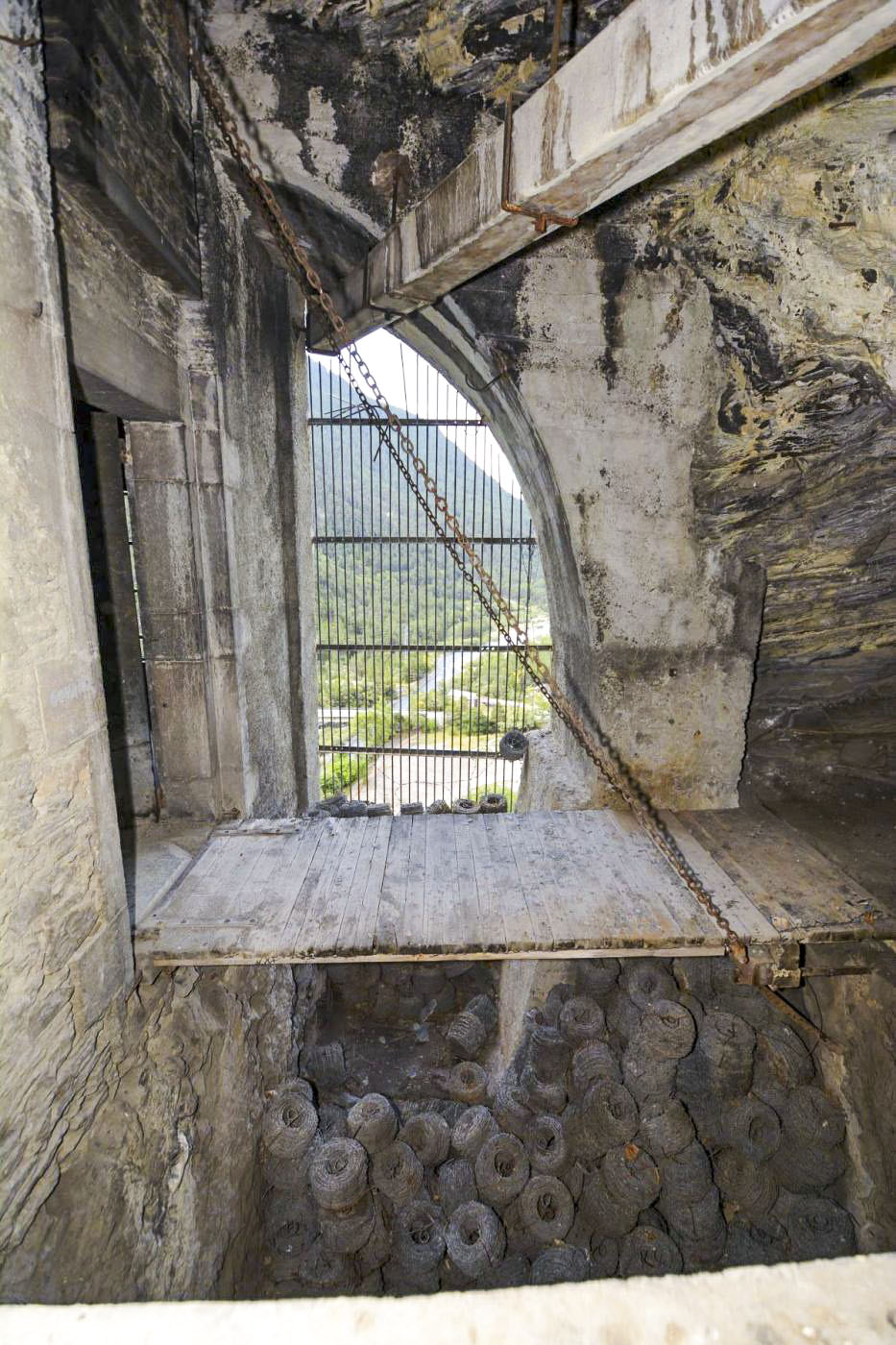

Vue sur l'extérieur et le sas menant vers Tournoux depuis le local du central
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102272 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)

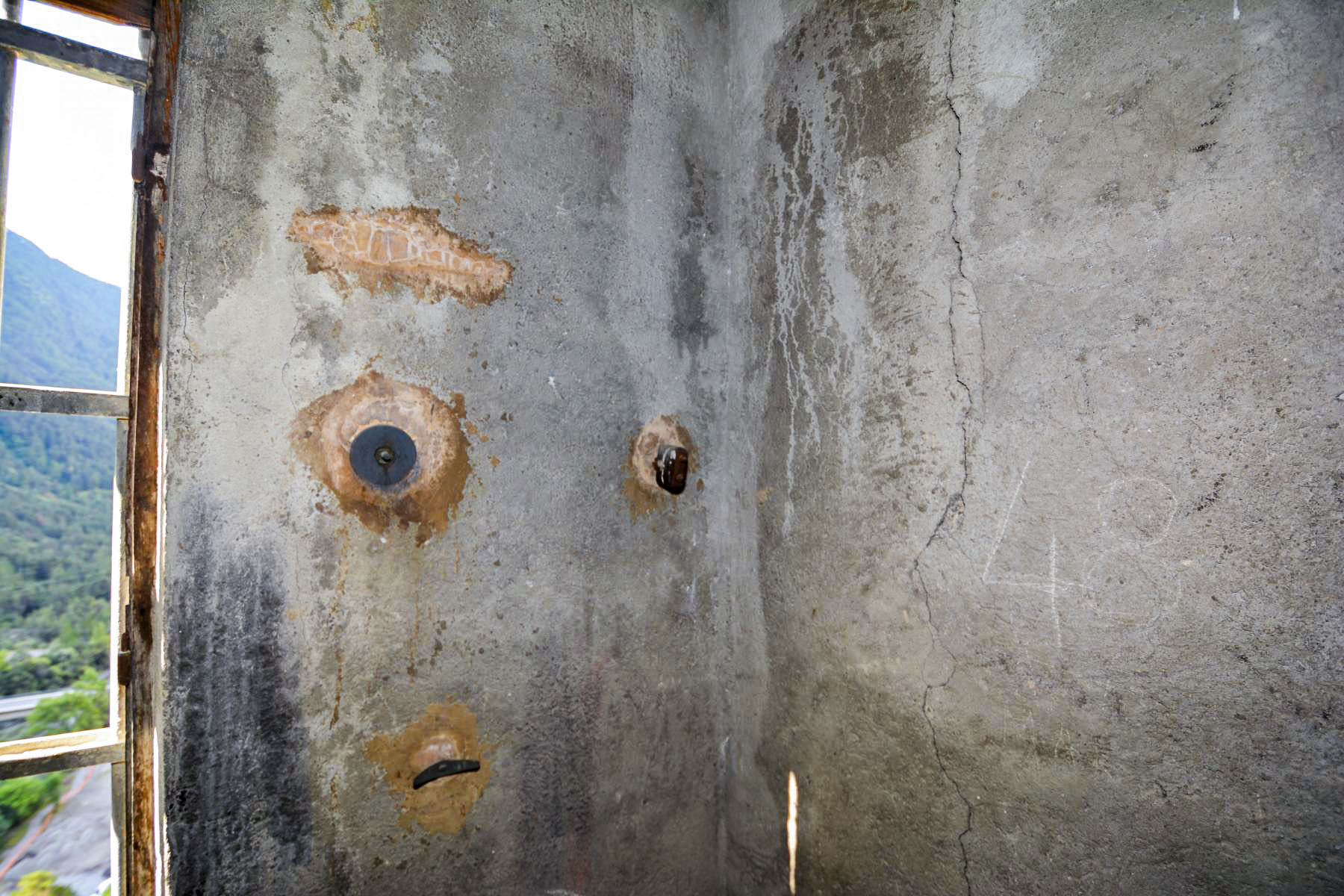

L'entrée de l'antenne radio depuis l'extérieur
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102275 - Taille écran 1800 x 1200 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal Lambert
TOURNOUX - (Central téléphonique isolé)
Le local radio
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 102276 - Taille écran 933 x 1400 pixels
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
Prise le 06 Sep 2021 - Déposée le 26/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
