JACQUELINE

( Position d'artillerie préparée )









Secteur Fortifié
SFMU - SF Mulhouse

Sous Secteur
Schlierbach

Quartier
Kembs

Maître d'ouvrage
MIL - Commandement

Constructeur
Non précisé

Année
Commune
SCHLIERBACH (68440)

Lieu-dit / Parcelle

Coordonnées
47.735690 - 7.452320

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Artillerie

La 4° batterie du 194° RALT était équipé de mortier de 220 C/16 Schneider, l'effectif théorique d'une batterie était de 4 mortiers.
Chaque pièce était déplacée par deux tracteurs et sa mise en batterie demandait 2 heures.
Calibre 220 mm
Longueur du tube 10,6 calibre
Poids en batterie 7900 kg
Vitesse initiale de l'obus Vo en m/s 415
Poids de l'obus 100 kg
Portée efficace 10.000 m
Portée maximale 11.000 m
Cadence 1 ou 2 cp/mn (suivant la source)
Pointage : champ 6° en direction et +10° à + 65 en hauteur.
Source(s) :
Base documentaire des Artilleurs
H&C – les canons de la victoire 3.


CONSTRUCTION, Description

La position Jacqueline est une position d'artillerie principale pour une batterie de mortier de 220 mm C/16 Schneider


CONSTRUCTION, Environnement

Construite le long d'un chemin forestier, la position comprend 3 abris séparés d'une centaine de mètres et 3 alvéoles.

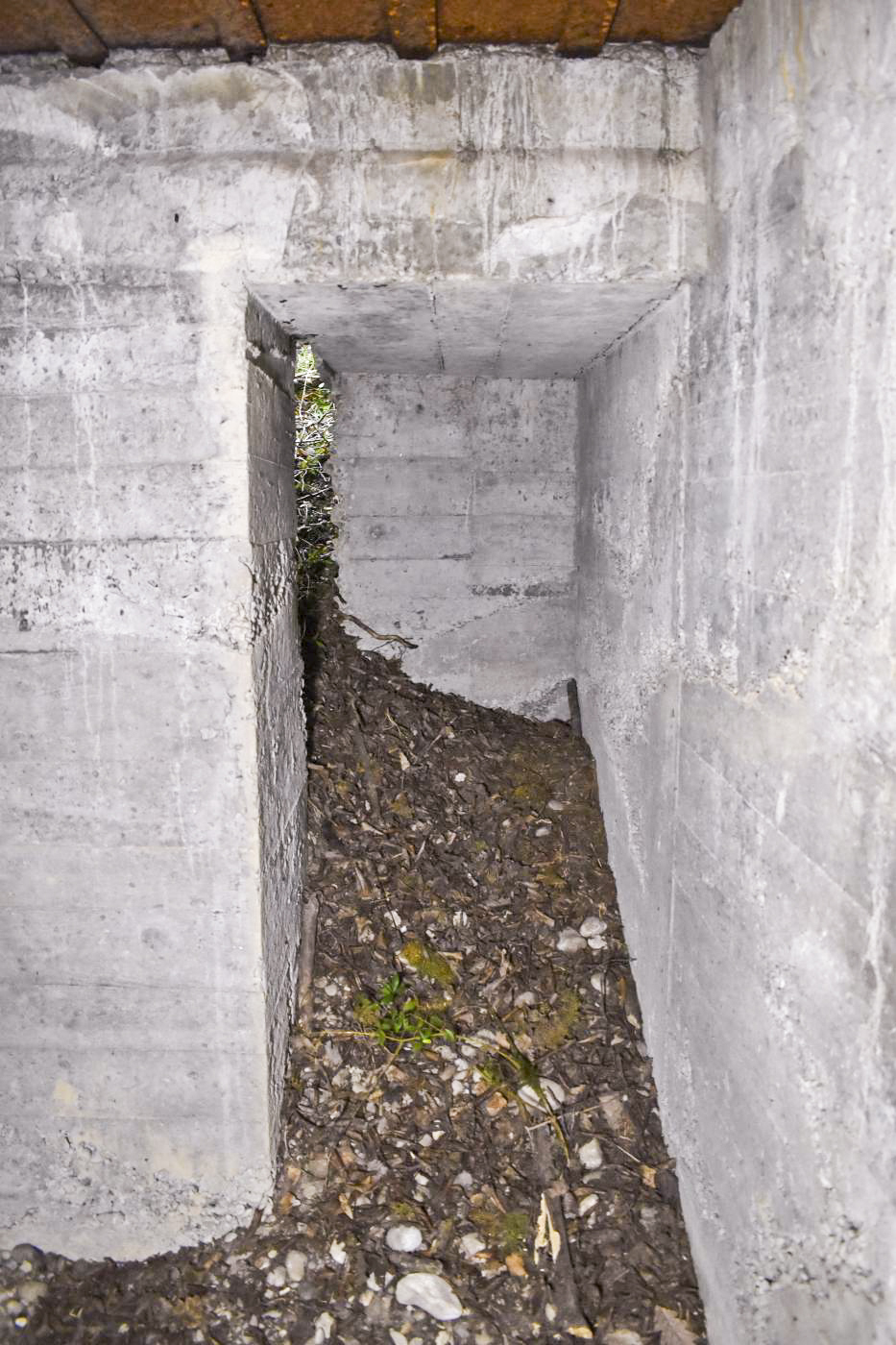

Le premier abri, d'une dimension de 9mx5m, comprend deux entrées en chicane côté ouest.
Ces entrées, accessibles chacune par un boyau, donnent sur une pièce unique.
La façade ouest est la seule dégagée de la terre et n'a pas de créneau de défense.
La pièce comprend deux ouvertures d'un diamètre de 15cm, une sur le côté Nord, la seconde côté Sud.
Aucun élément, entrée de câble, crochet ne figure sur les murs de la pièce.

Un second abri, aux dimensions de 4mx3m, est actuellement occupé par une société de chasse est fermé.
Le mur arrière est ouvert sur la partie haute (fermé par des briques en verres) et celui de l'avant devait être entièrement ouvert (ou modifié par les chasseurs).

Un troisième abri, avec une pièce unique de 4mx4, possède une ouverture de 40 cm de diamètre dans la dalle.
Un tube de 3 cm de diamètre traverse le mur sud. Il devait servir de passage de câbles.
Il pourrait s'agir du PC de la batterie.

A quelque distance à l'arrière des abris se trouve trois grandes excavations avec rampe d'accès et chemin d'accès
Ils correspondent à l'emplacement des pièces d'artillerie.


EFFECTIF, Commandement et/ou unité

Cette position était servie par la 4° Batterie du 194° RALT de la réserve générale. Le 194° RALT a combattu du 10 mai au 20 juin 1940
