ELEC - Réseau alimentation ouvrages du SFH

( RESEAU - Electricité )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur

Quartier

Maître d'ouvrage
CIV - Etat

Constructeur
Entreprises civiles

Année
Commune
HAGUENAU (67500)

Lieu-dit / Parcelle

Coordonnées
48.838272 - 7.773048

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Disparu





Notes et informations



CONSTRUCTION, Description

POSTE DE HAGUENAU

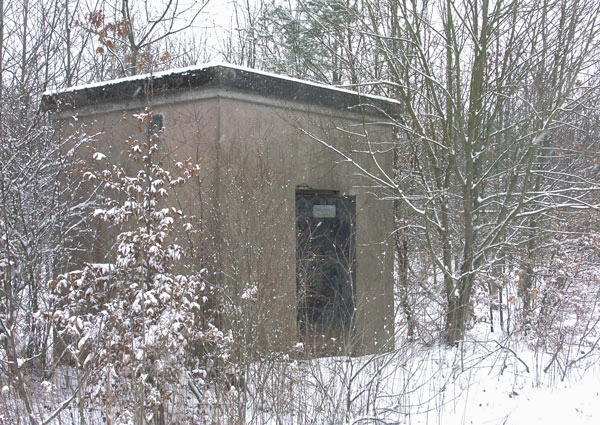

COUPURE HAGUENAU 1

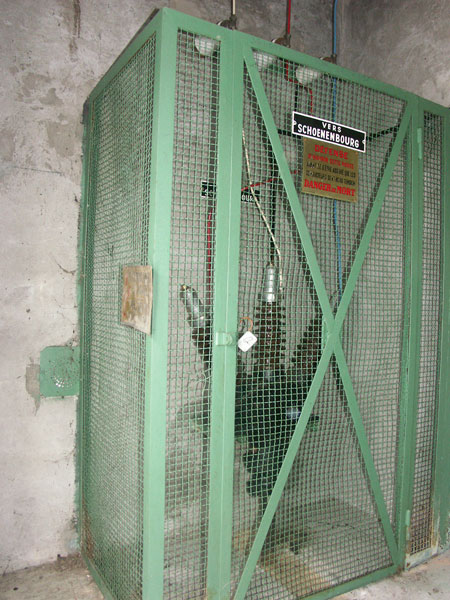

Le poste de coupure Haguenau 1 est un bâtiment léger construit en maçonnerie comportant deux remontées aéro-souterraines (câbles HTA assurant la liaison d'alimentation électrique entre Schoenenbourg et Haguenau) et un sectionneur.
2005 - Le poste était en bon état et hors service (constat sur place et source ES)

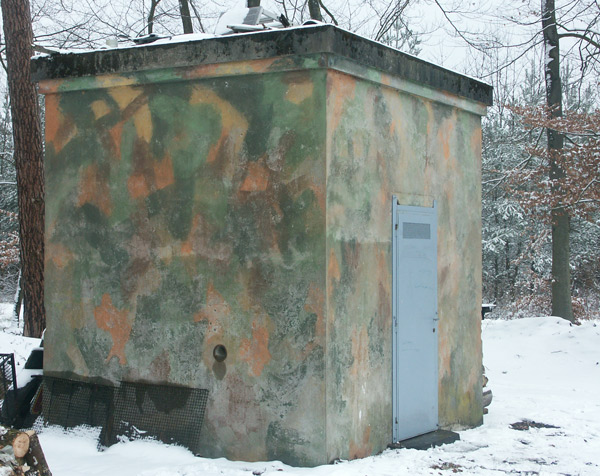

COUPURE HAGUENAU 2
Le poste de coupure Haguenau 2 est un bâtiment léger construit en maçonnerie abritant deux remontées de câble haute tension souterrains reliant le poste de transformation de Haguenau à l'ouvrage d'artillerie du Hochwald (Drachenbronn)

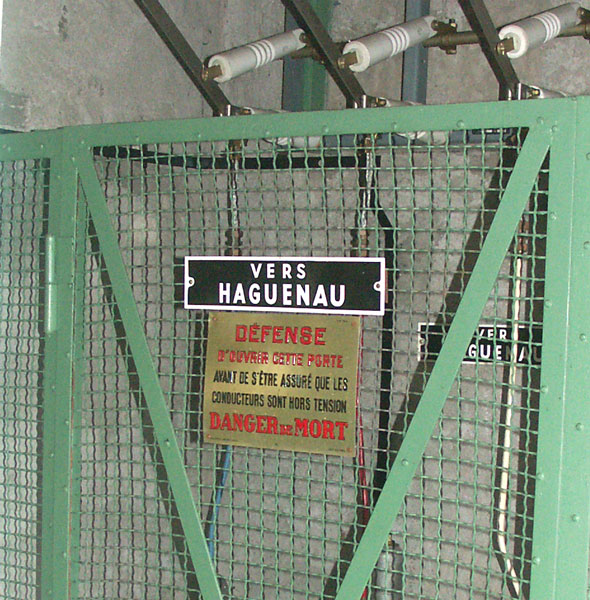

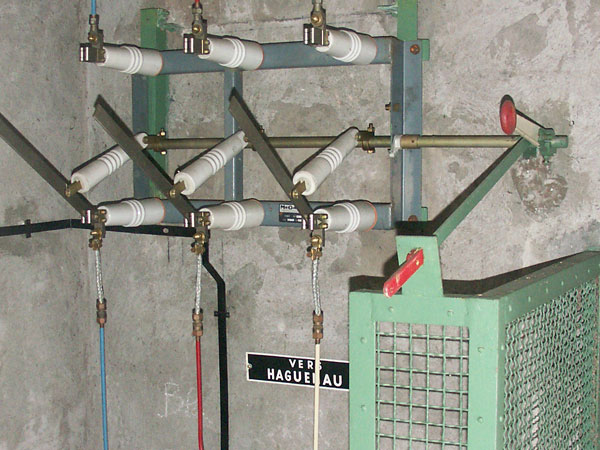

Il comportait un sectionneur permettant d'isoler les deux tronçons de câble en cas de besoin.
2005 - Le gros œoeuvre en bon état, le bâtiment est fermé et vide de tout équipement, il est utilisé comme cabane de chasse et la peinture de camouflage particulièrement visible.



POSTE DE MERKWILLER



POSTE DE PFAFFENHOFFEN
Le poste de Pfaffenhoffen comporte deux groupes transformateurs abaisseurs 70 000 Volts - 22 000 Volts d'une puissance de 1500 kVA chacun


HISTORIQUE, Chronologie

Les troupes d'intervalle se replient le 14 juin et SECEF 81 coupe le courant sur l'ensemble du réseau.
Elle se replie alors dans la région de Saint-Dié où ses hommes seront capturés le 22 juin.


DIVERS (Sans critère)

Pour visualiser le réseau électrique alimentant les ouvrages , sélectionner la couche géographique 'ELEC'


SOURCES, Bibliographie ou documents de réference

- SHD - Cartons CENE, séries 3V et 6V
- cartomaginot.com
- Etude sur l'electricité de Jean Louis BURTSCHER - Février 2004
- 100 ans d’énergie – Histoire de l’Electricité de Strasbourg, par M.Claude Lorentz
