22LM
( DMP - Dispositif de Mine Permanent )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Sedan
Quartier
Frenois
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
SEDAN (08200)
Lieu-dit / Parcelle
Coordonnées
49.695805 - 4.934235
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Disparu
Notes et informations
CONSTRUCTION, Description
DMP construit sur le pont routier de la gare.
Ce pont était un pont à 3 arches en béton reposant sur des culées maçonnées et deux piles maçonnées.
Les culées n'étaient pas minées, mais le DMP était constitué de 4 fourneaux dans chaque pile avec 4 charges P2 et 4 P1 chaque, et d'un appoint de rupture sous chacune des 3 clés de voute bétonnées, soit 2350 kg de mélinite au total.
La coupure prévue était de 78 m.
Source(s) :
SHD - 29N53 - Répertoire des DMP série L de la 2° Armée - Mars 1940
Ce pont était un pont à 3 arches en béton reposant sur des culées maçonnées et deux piles maçonnées.
Les culées n'étaient pas minées, mais le DMP était constitué de 4 fourneaux dans chaque pile avec 4 charges P2 et 4 P1 chaque, et d'un appoint de rupture sous chacune des 3 clés de voute bétonnées, soit 2350 kg de mélinite au total.
La coupure prévue était de 78 m.
Source(s) :
SHD - 29N53 - Répertoire des DMP série L de la 2° Armée - Mars 1940
CONSTRUCTION, Mission, ou Fonction de l'objet
Interdiction du pont sur le fleuve.
EFFECTIF, Commandement et/ou unité
Ce DMP de 1e Catégorie (fonctionnement sans délégation) était sous la responsabilité du II/147° RIF, avec un gradé et 4 hommes de la section DMP de Sedan. L'ordre de mise à feu était la prérogative du commandement du 10° CA.
ETAT ACTUEL , Etat - utilisation actuelle
Le DMP a joué en Mai 1940, replacé rapidement par un pont étroit métallique provisoire. Le pont actuel date de la fin des années 50.
Page n° 24941 mise à jour le 24/01/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

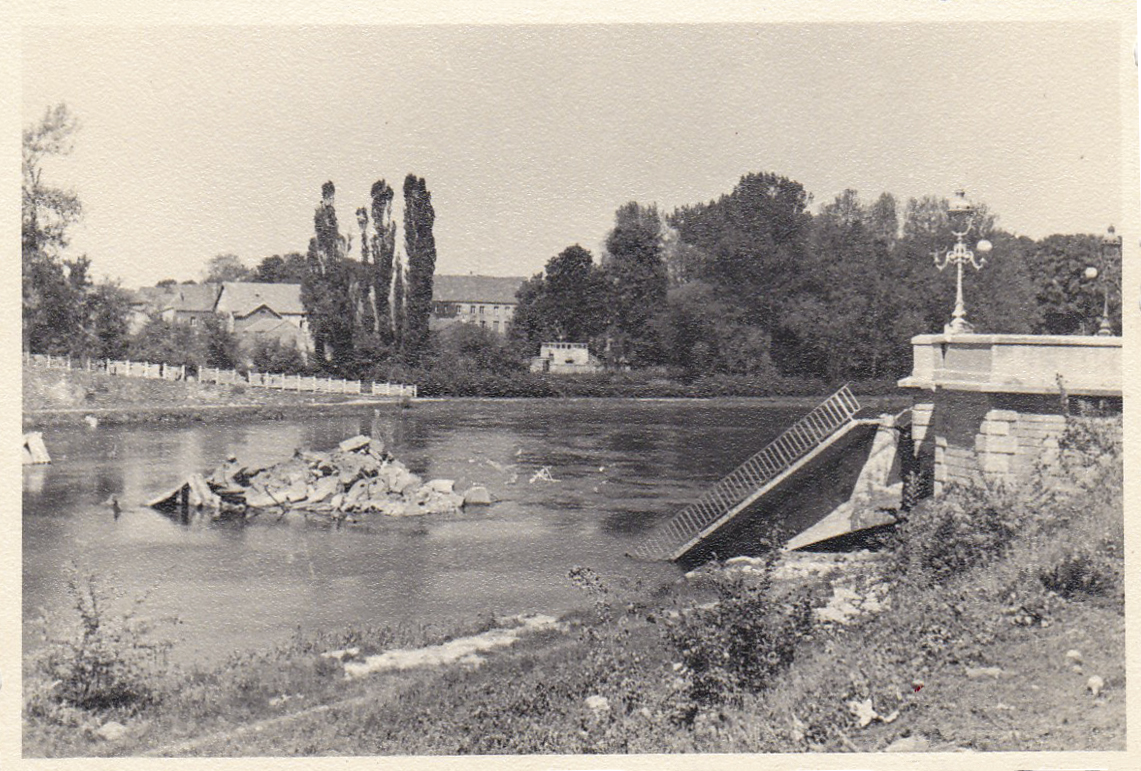

Inconnu - Collection Richard Tucker - Droits réservés
22LM - (DMP - Dispositif de Mine Permanent)
Vous pouvez juste distinguer les obstacles au début du pont.
Auteur : Inconnu - Provenance : Collection Richard Tucker
Droits réservés
Auteur : Inconnu - Provenance : Collection Richard Tucker
Droits réservés
Photo n° 105406 - Taille écran 1068 x 704 pixels
Déposée le 14/01/2022
Déposée le 14/01/2022
wikislides - © wikimaginot.eu

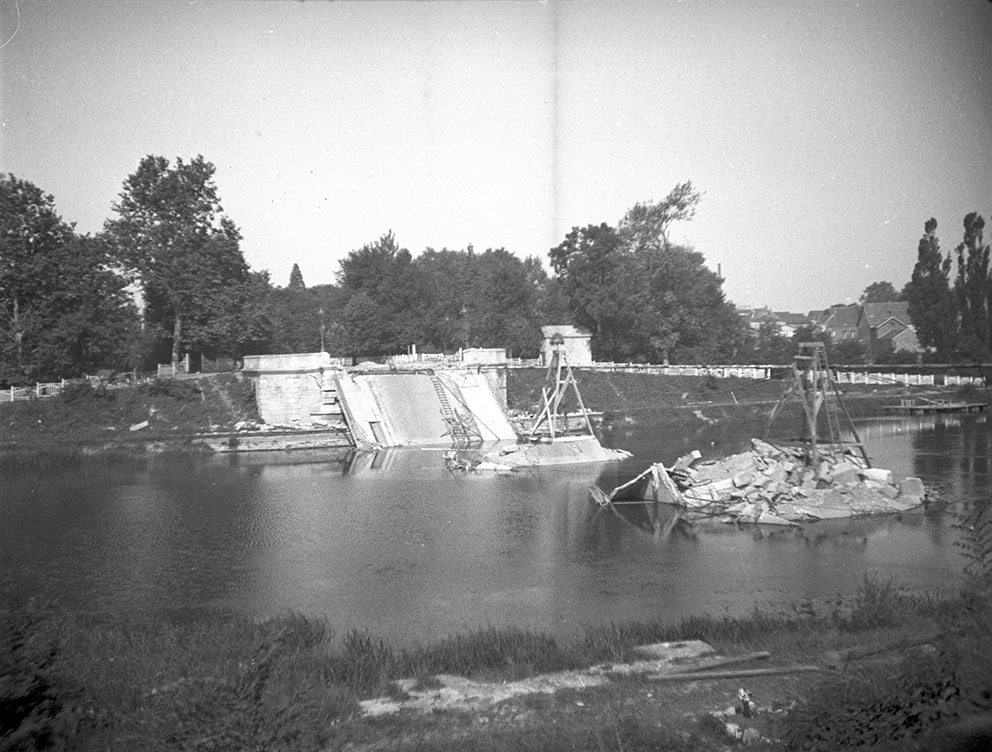

Egon Pfende - Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les députs de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
22LM - (DMP - Dispositif de Mine Permanent)
Vue depuis l'est du pont de la gare de Sedan, dans le prolongement de l'avenue Philippoteaux.
Obstacles antichar en avant du pont détruit.
Auteur : Egon Pfende - Provenance : Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les députs de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
Reproduction et diffusion interdites sans l'accord de l'auteur
Obstacles antichar en avant du pont détruit.
Auteur : Egon Pfende - Provenance : Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les députs de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 84166 - Taille écran 992 x 751 pixels
Prise en 1940 - Déposée le 12/04/2020
Prise en 1940 - Déposée le 12/04/2020
wikislides - © wikimaginot.eu

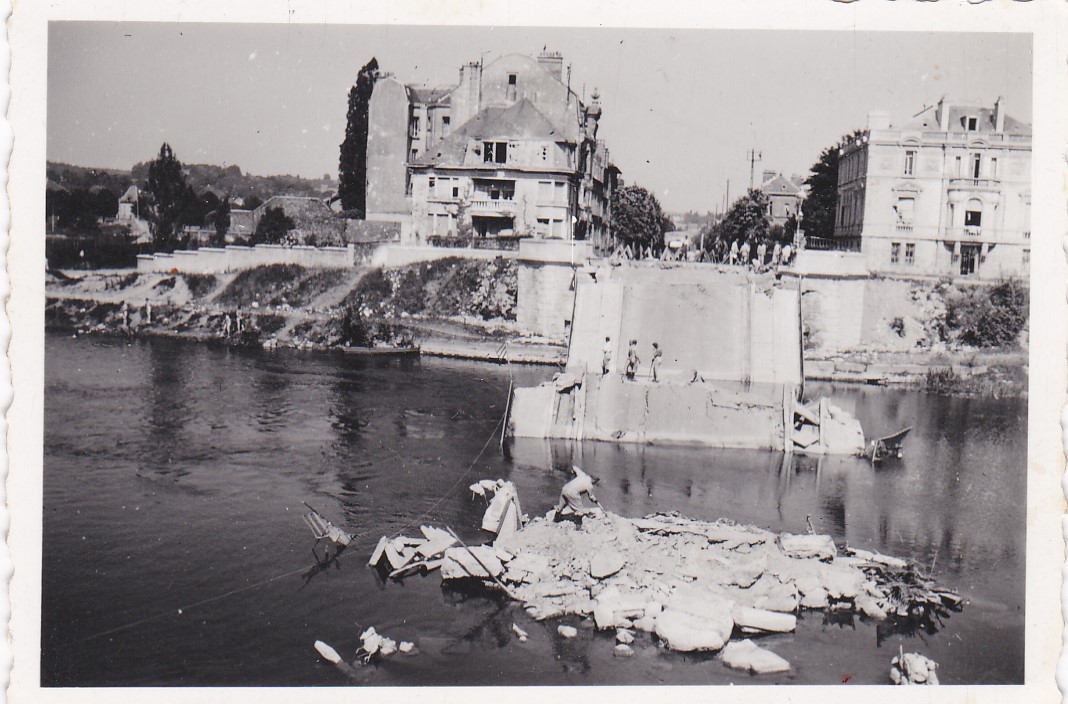

Inconnu - Collection Richard Tucker - Droits réservés
22LM - (DMP - Dispositif de Mine Permanent)
Auteur : Inconnu - Provenance : Collection Richard Tucker
Droits réservés
Photo n° 105407 - Taille écran 1044 x 712 pixels
Déposée le 14/01/2022
Déposée le 14/01/2022
wikislides - © wikimaginot.eu
Egon Pfende - Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les débuts de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
22LM
Vue depuis l'est du pont de la gare de Sedan, dans le prolongement de l'avenue Philippoteaux.
Auteur : Egon Pfende - Provenance : Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les débuts de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Egon Pfende - Provenance : Valentin Schneider, La collection inédite 'Egon Pfende', volume 2, Les débuts de l'Occupation, entre le Luxembourg et la Normandie (1940), Fareham : Schneider Media, 2016.
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 84165 - Taille écran 992 x 752 pixels
Prise en 1940 - Déposée le 12/04/2020
Prise en 1940 - Déposée le 12/04/2020
wikislides - © wikimaginot.eu

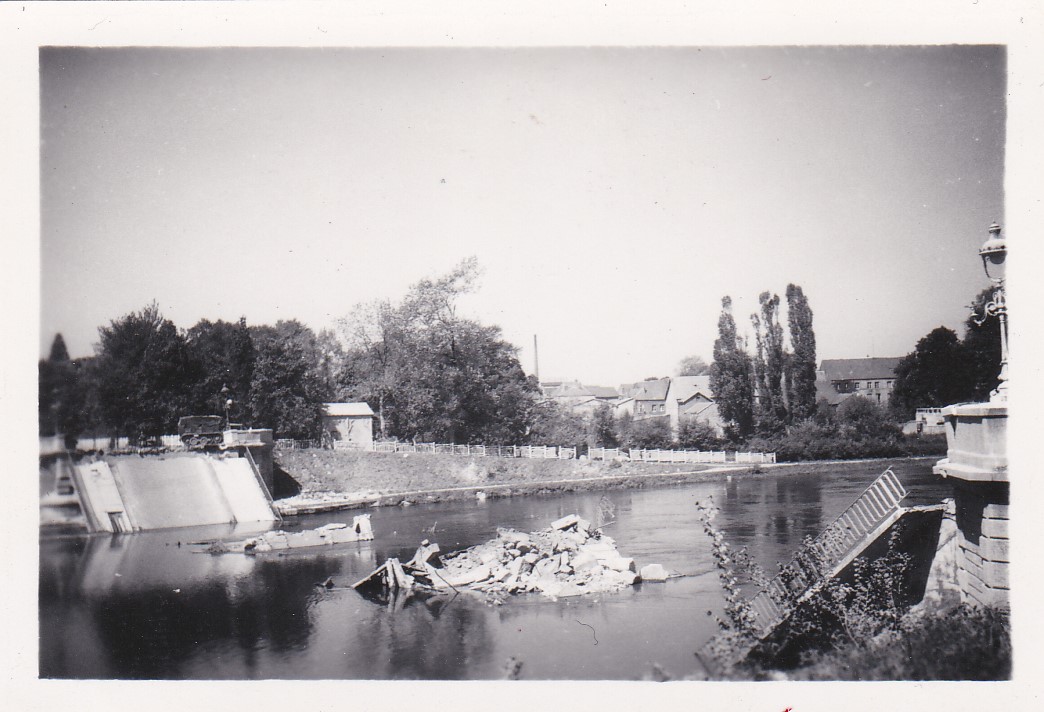

Inconnu - Collection Richard Tucker - Droits réservés
22LM - (DMP - Dispositif de Mine Permanent)
Bloc 212 Emile Zola en arrière-plan central, avec une élégante balustrade
