Créneau renforcé pour fusil mitrailleur 24/29 sous béton (FM B)
Définition Photos (8) Docs. (1) Pages (2)
Les créneaux pour FM type A s'avérant fragiles par construction, l'étude d'un nouveau cuirassement pour créneau FM est lancé en 1934. Ce cuirassement nommé
Trémie à rotule renforcée FM B ou encore
Créneau renforcé pour FM sous béton est inspiré de celui équipant les cloches GFM type B.
Il était à l'épreuve du 47 mm anti-char.

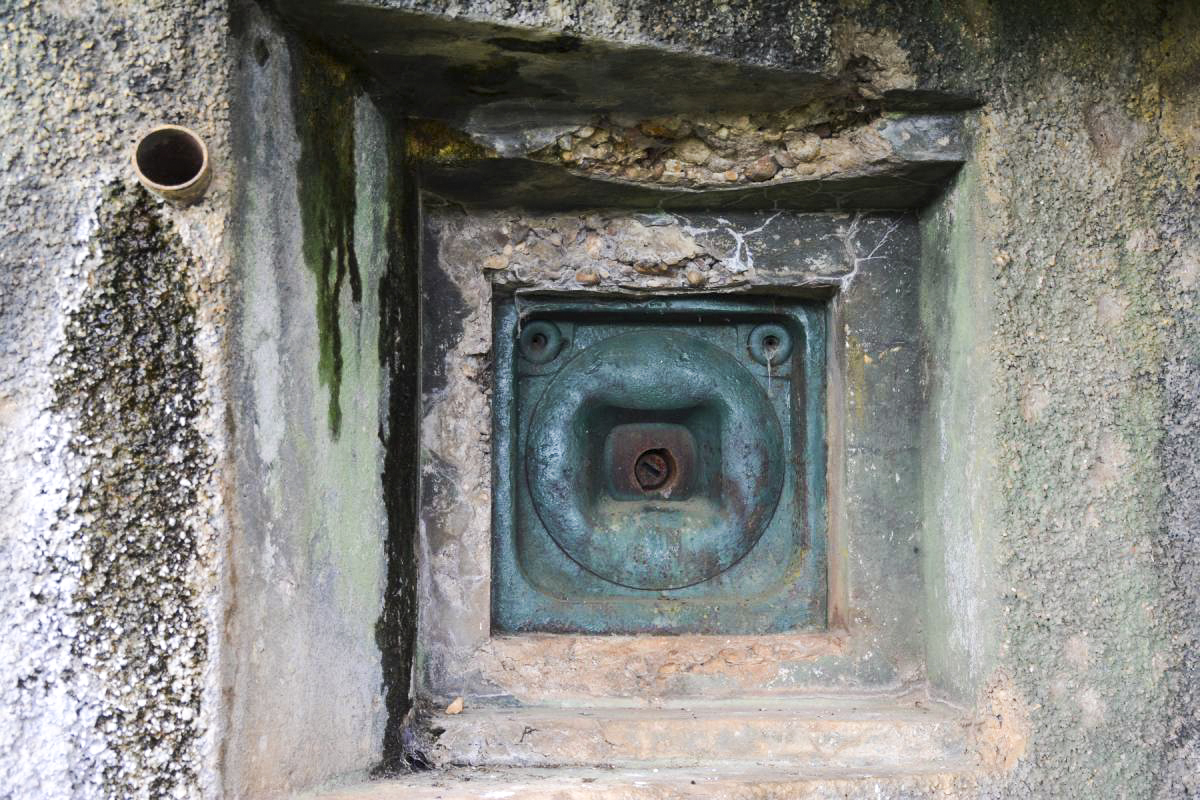

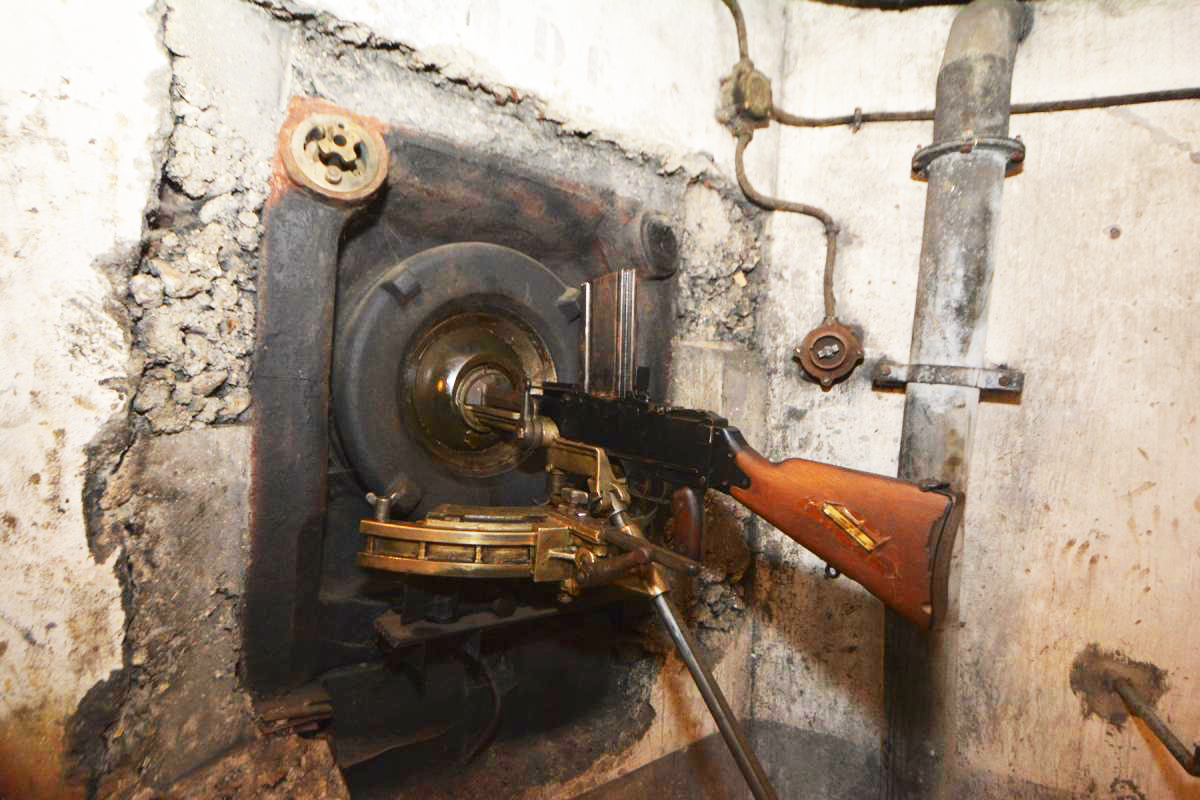

Créneau renforcé pour FM sous béton Vue de l'extérieur Vue intérieure, Le FM est en place sur son support Développement Le développement de ce nouveau type de créneau est lancé en 1934. Un prototype est installé sur la casemate de Bining à fin d'évaluation.
Description Il est basé sur une trémie en acier massif au centre de laquelle s'articule une rotule d'un diamètre de 25 cm prévue pour accepter les équipements identiques à ceux des cloches GFM B (support pour FM, mortier de 50, diascope...).

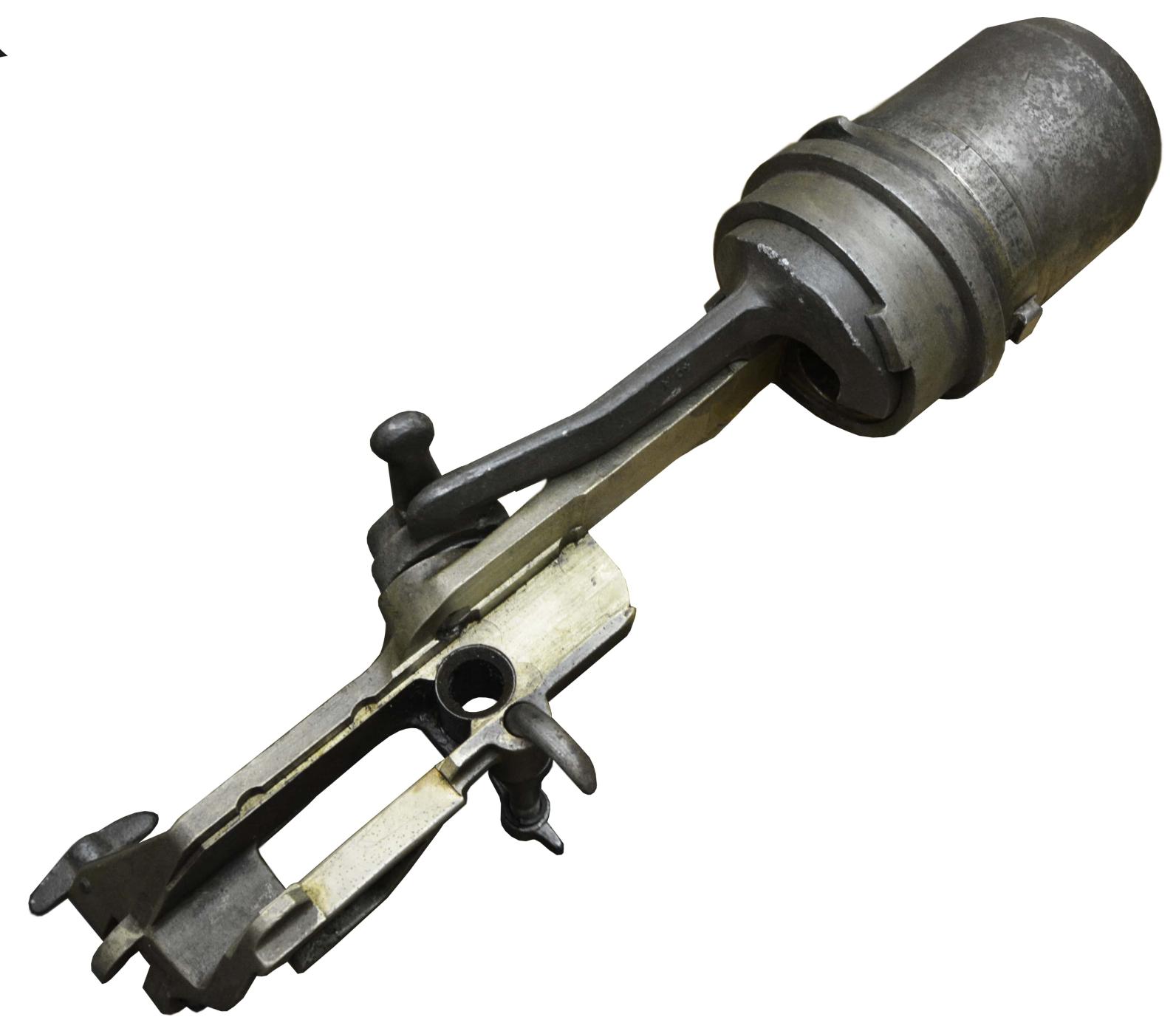

Créneau renforcé pour FM sous béton Le support pour FM Deux orifices en partie supérieure du créneau devaient permettre la mise en place d'une lunette type U adaptée au cuirassement. La lunette U n'est jamais sortie en série, mais un prototype aurait bien été testé dans la casemate du Bois de Marpent Sud en juin 1938, ce seul exemplaire aurait été utilisé dans l'ouvrage des Sarts en 1940.
Sous les créneaux en façade est implanté un tube incliné à 45° traversant le mur de part en part dans lequel vient se loger le tuyau raccordé au collecteur d'étuis du FM. Ce dispositif permettait l’évacuation directe des douilles et de la majeure partie des fumées résultant du tir vers le fossé ou, pour les blocs en étant dépourvu, vers un regard bétonné situé sous le créneau à l’extérieur.
Déploiement Livré tardivement, l'emploi du créneau FM B qui aurait du remplacer les créneaux type A existants s'est limité aux constructions type Nouveaux Fronts comme l'ouvrage de Rohrbach par exemple. L'ouvrage du Simserhof est un cas particulier puisque l'on y a installé un créneau FM B à des fins didactiques après-guerre.
Rédaction Sources : Vermeulen Caspar, SHD - carton 2V265
Page n° 1000178 mise à jour le 27/05/2022 -
© wikimaginot.eu 2015 / 2022
Fils de discussion
Photos actuelles
Bloc 1

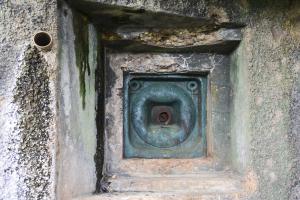

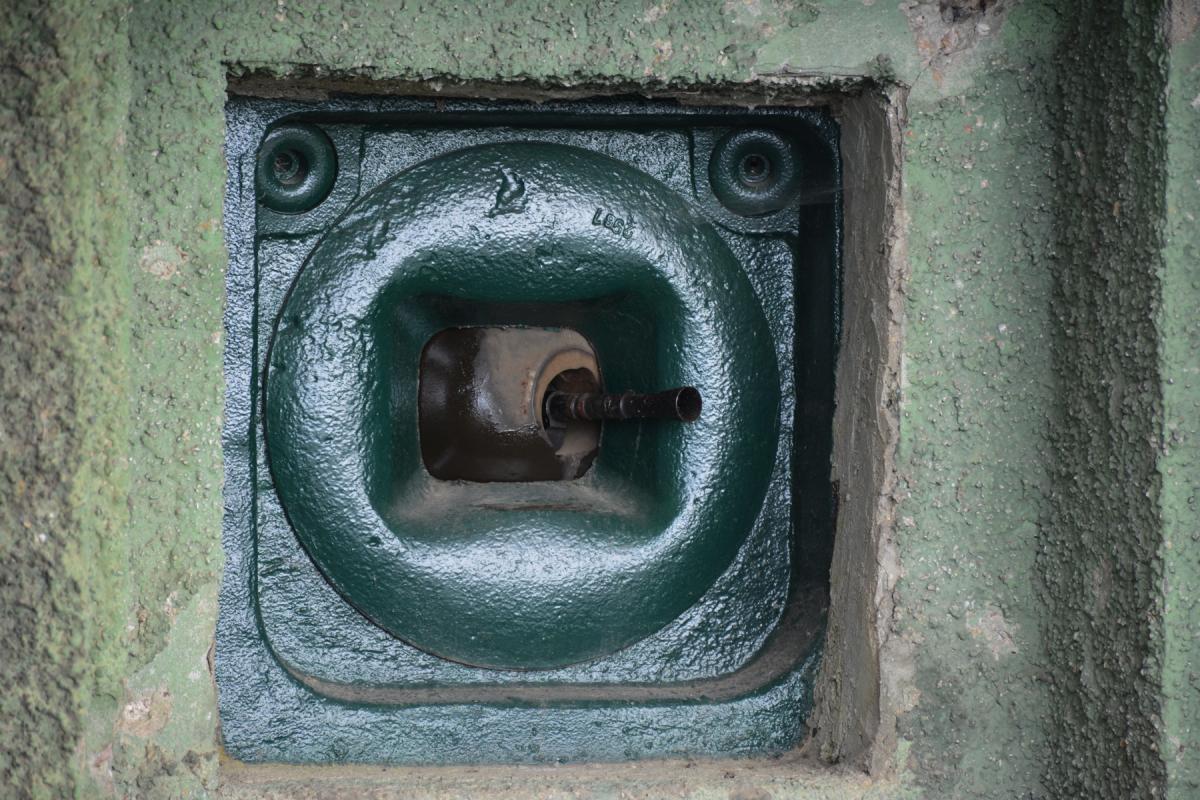

Créneau pour FM type FMB 40Auteur : LAMBERT Pascal
Bloc 2

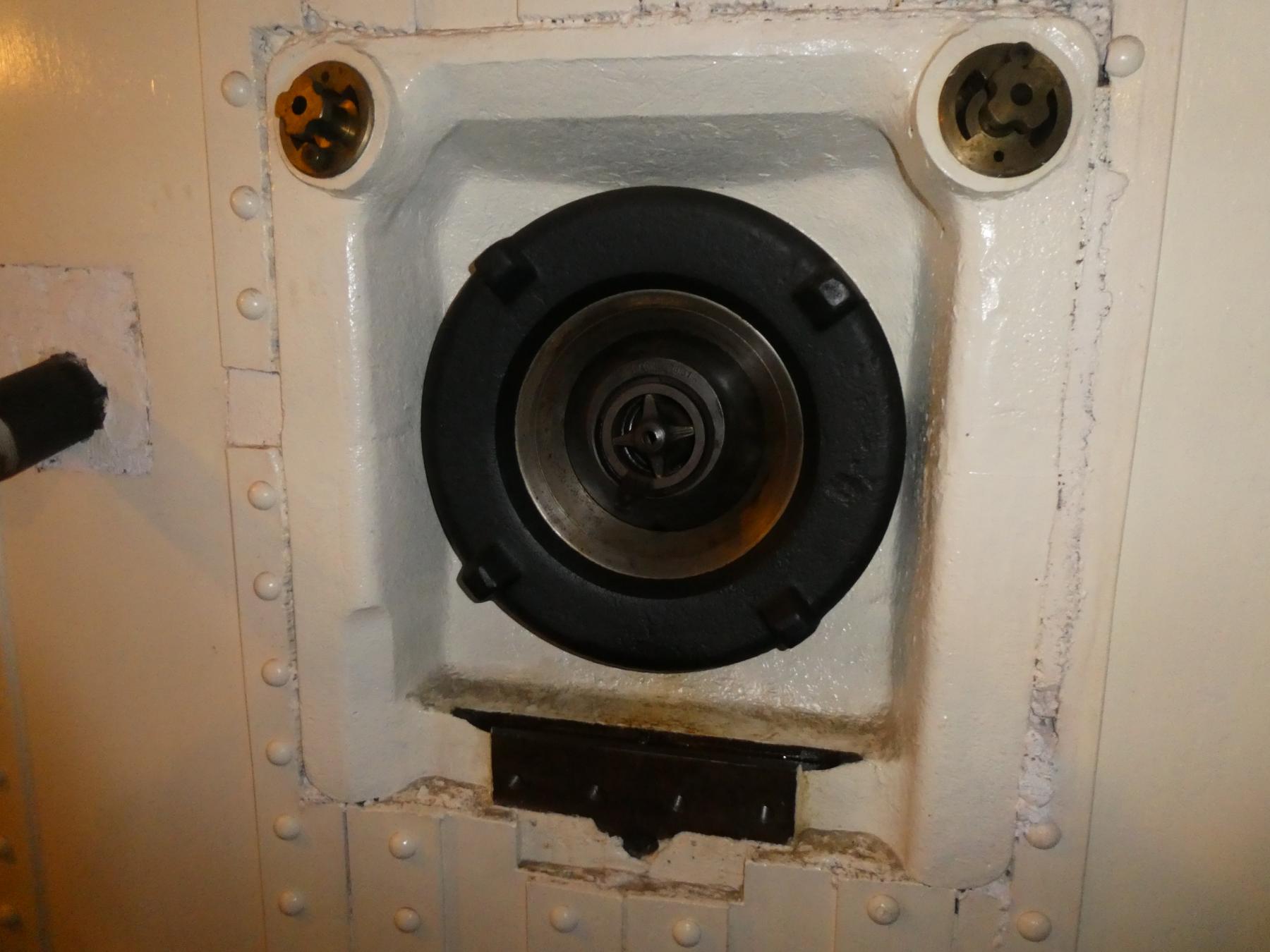

Créneau type FMB 40 pour FM 24/29
Avec un diascope en placeAuteur : LAMBERT Pascal

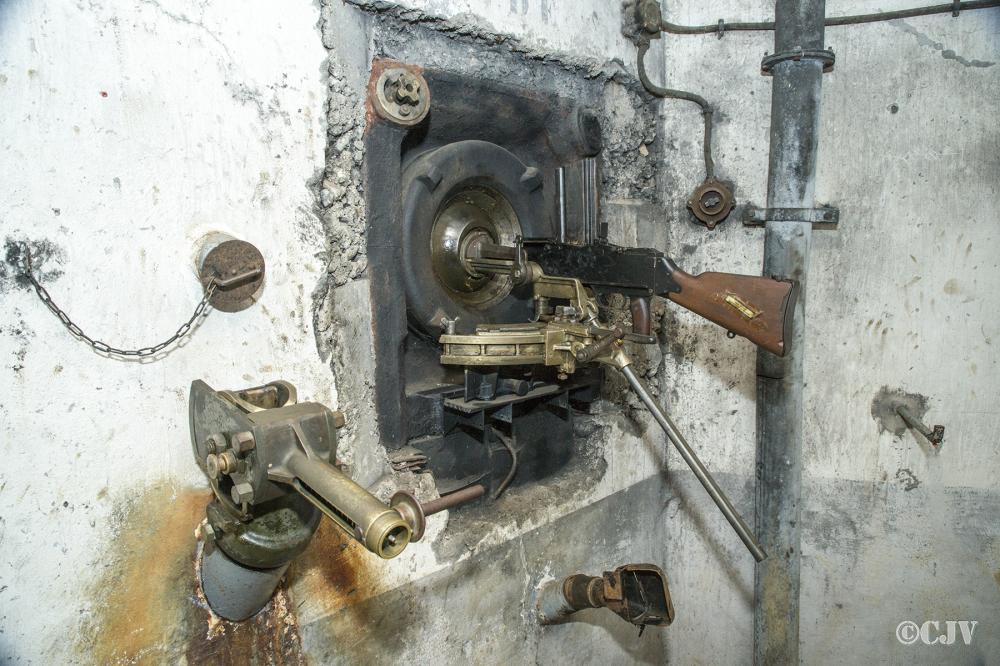

Vu du coté intérieur du créneau type FMB 40 avec le support d'arme.
Les deux orifices prévus pour la lunette type U sont visibles en partie chute de la trémie.Auteur : CJ VERMEULEN
Bloc 1
Trémie pour fusil mitrailleur type FMBAuteur : LAMBERT Pascal
Bloc 2
Trémie pour fusil mitrailleur type FMB

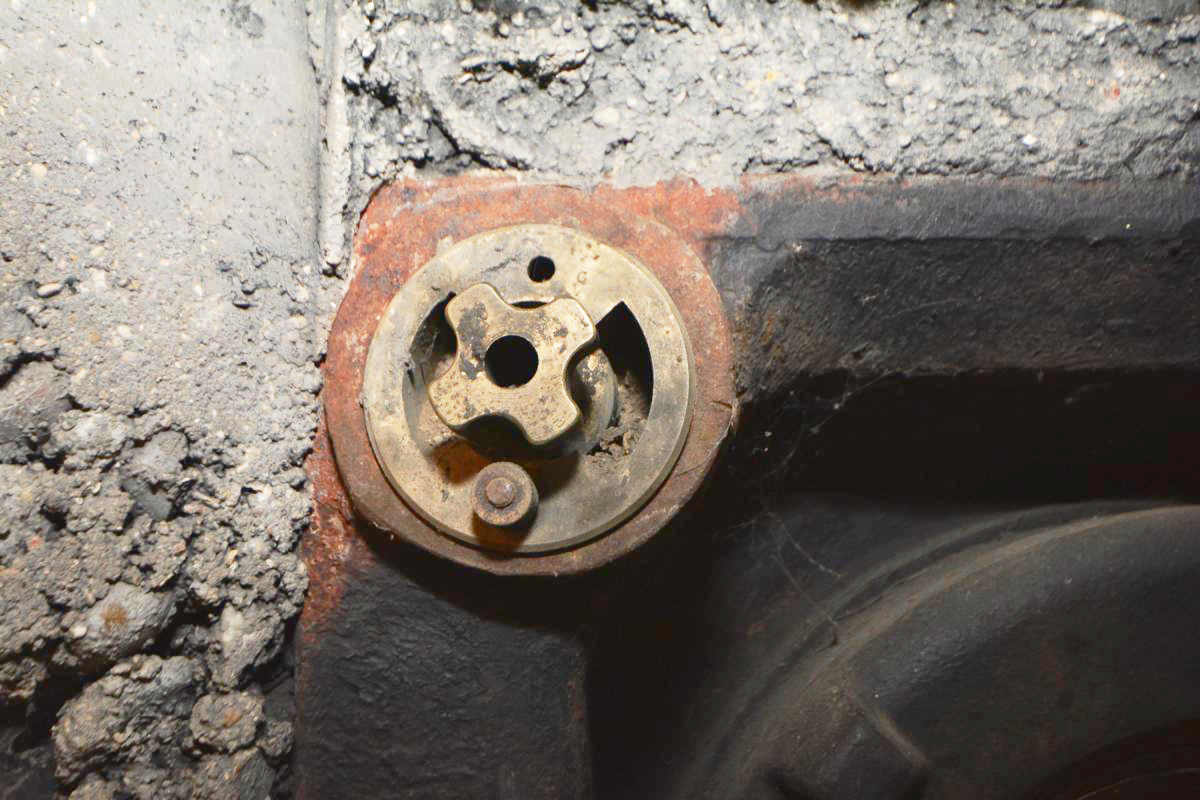

Détail de l'orifice prévu pour une jumelleAuteur : LAMBERT Pascal
Créneau type FMB 40 côté intérieurAuteur : ELLENA Daniel - CUNY Philippe Ouvrage de Rohrbach

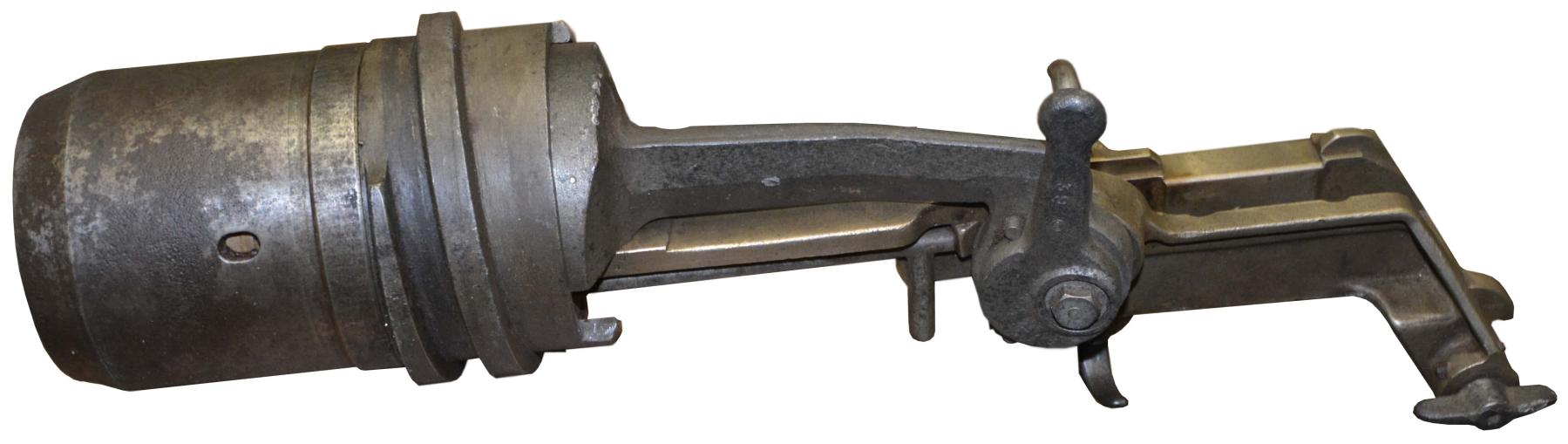

Le support du FMAuteur : Pascal Lambert Musée du fort de Schoenenbourg
Le support du FMAuteur : Pascal Lambert Musée du fort de Schoenenbourg
L'accés aux documents en ligne est réservé aux utilisateurs inscrits sur le site.
Plan et élévations du créneau renforcé pour FM B
Plan du SEMG daté du 2 Mars 1938
Auteur : Génie - Service Electromécanique du Génie
Source : SHD - Vincennes
Document #80616 disponible en ligne (1.64 Mo)
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
