Dans la fortification CORF, les mitrailleuses Reibel MAC 31 étaient systématiquement utilisées par paire assemblées en jumelage.

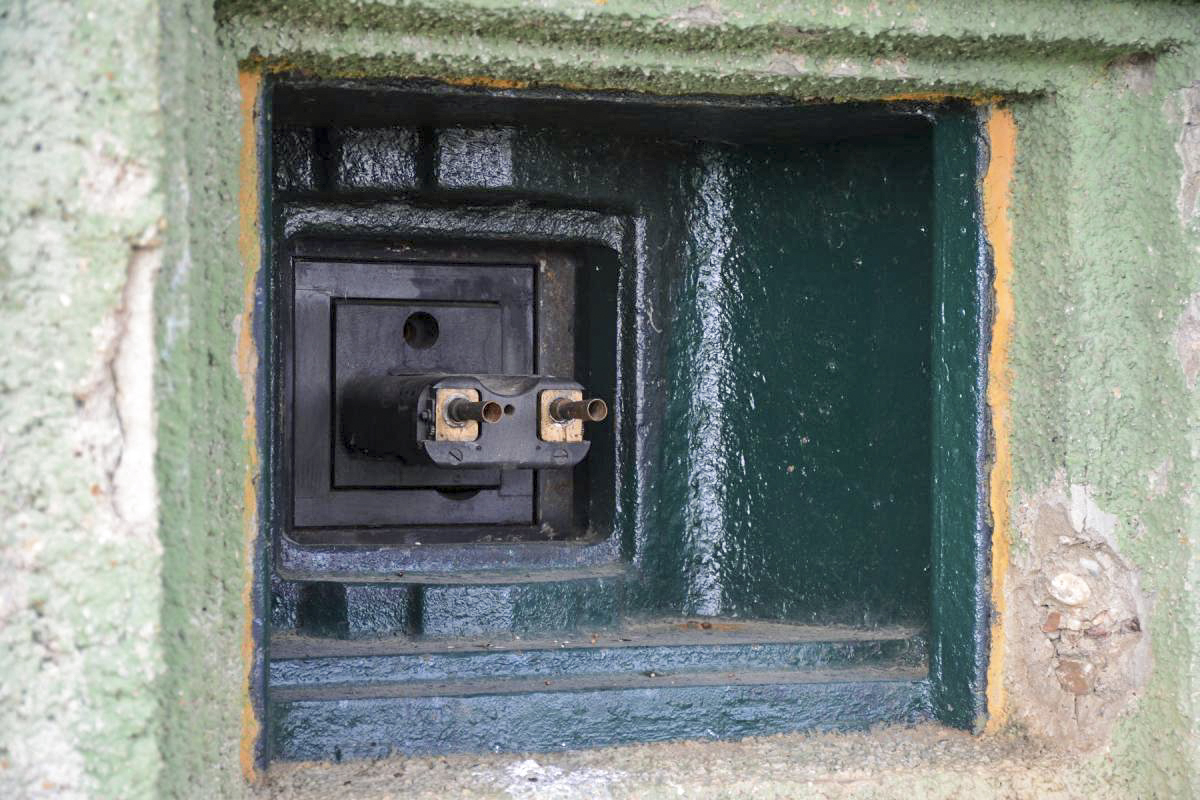

Jumelage de mitrailleuses Reibel - Ouvrage de la Fertè
Cette disposition permettait d'assurer la continuité du tir en cas de défaillance de l'une ou de l'autre des mitrailleuses du jumelage ainsi que de permettre de fournir un tir continu en limitant l'échauffement du canon des armes, les mitrailleuses n'étant pas en principe utilisées simultanément.

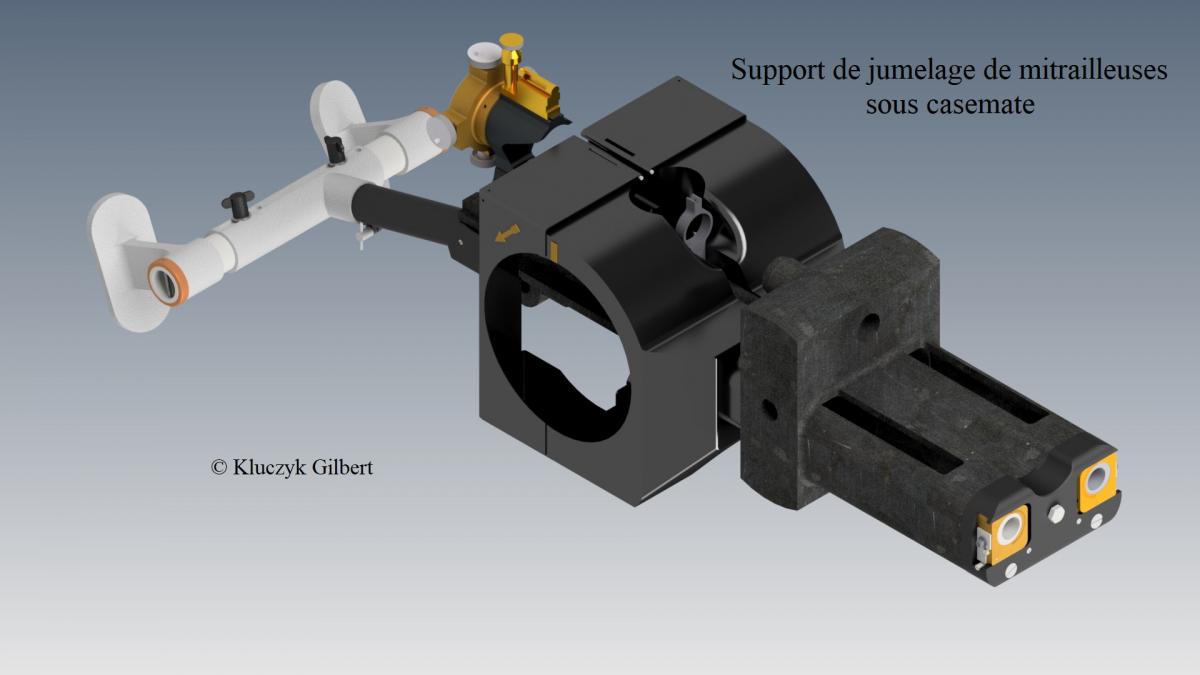

Support de jumelage pour casemate (sans cadre mobile)
Deux types de supports pour jumelages ont été utilisés, le premier de forme extérieure rectangulaire destiné aux créneaux sous casemate et le second de forme extérieure circulaire destiné aux jumelages sous cloche.
Jumelage pour casemate avec sa trémie
Les mitrailleuses utilisées étaient soit du type droite, soit du type gauche en fonction de leur position dans le jumelage, les deux types différant par le coté ou était fixé le chargeur et par lequel l'arme était approvisionnée en munitions.
Bloc 1
Jumelage de mitrailleuses Reibel MAC 31 Auteur : LAMBERT Pascal

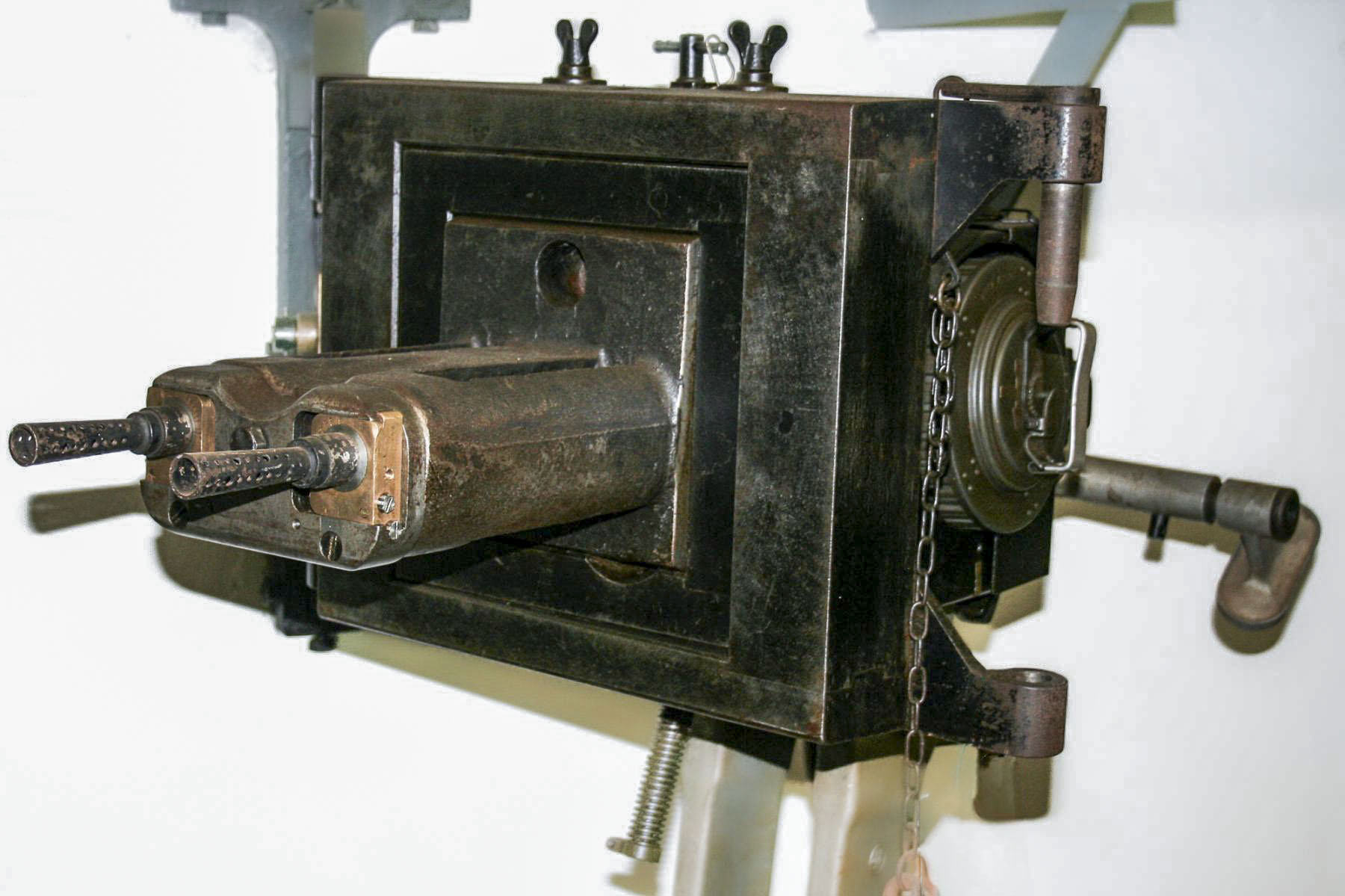

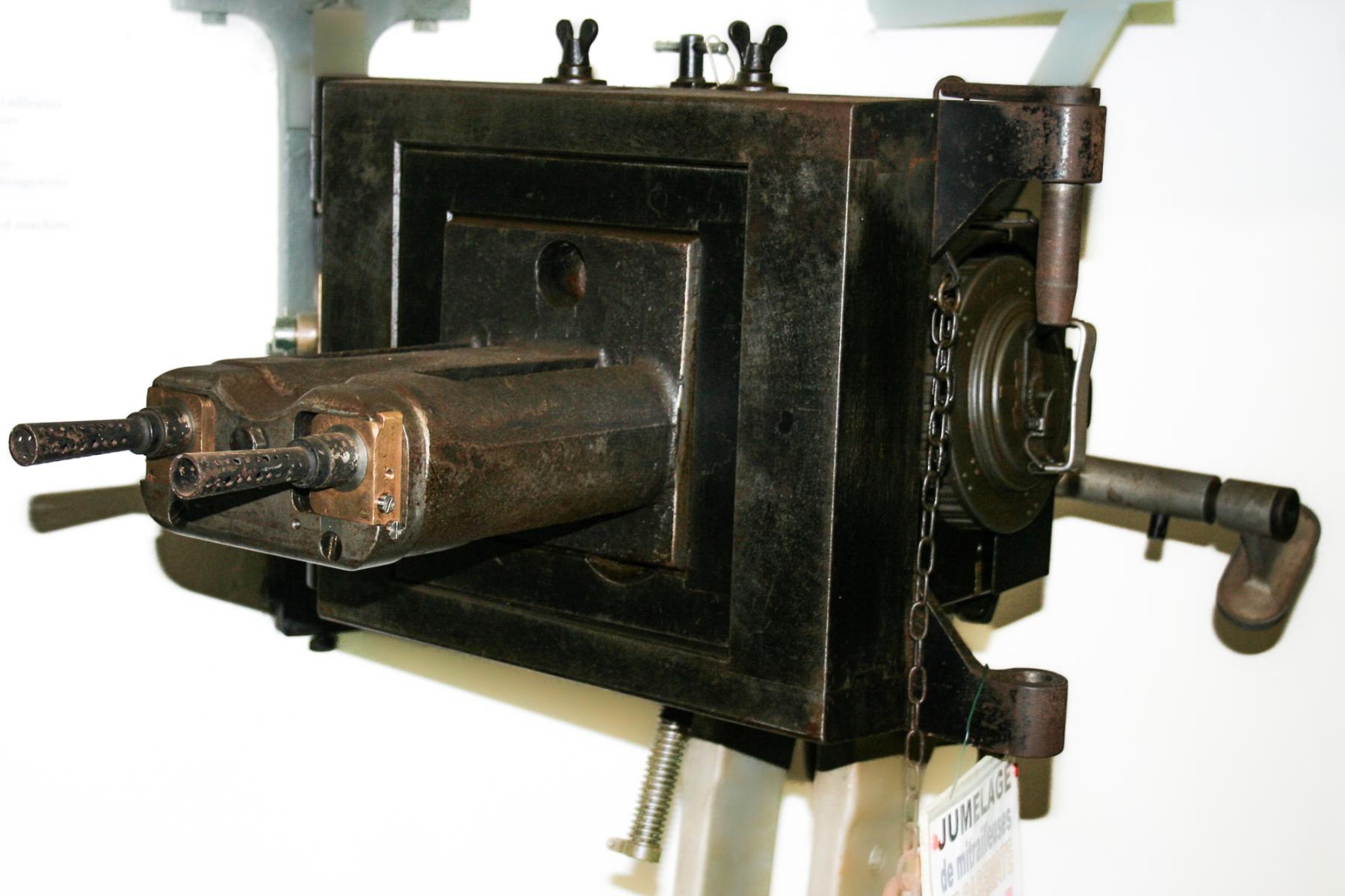

Jumelage de mitrailleuses Reibel exposé au musée du Hackenberg Auteur : Michel Teiten

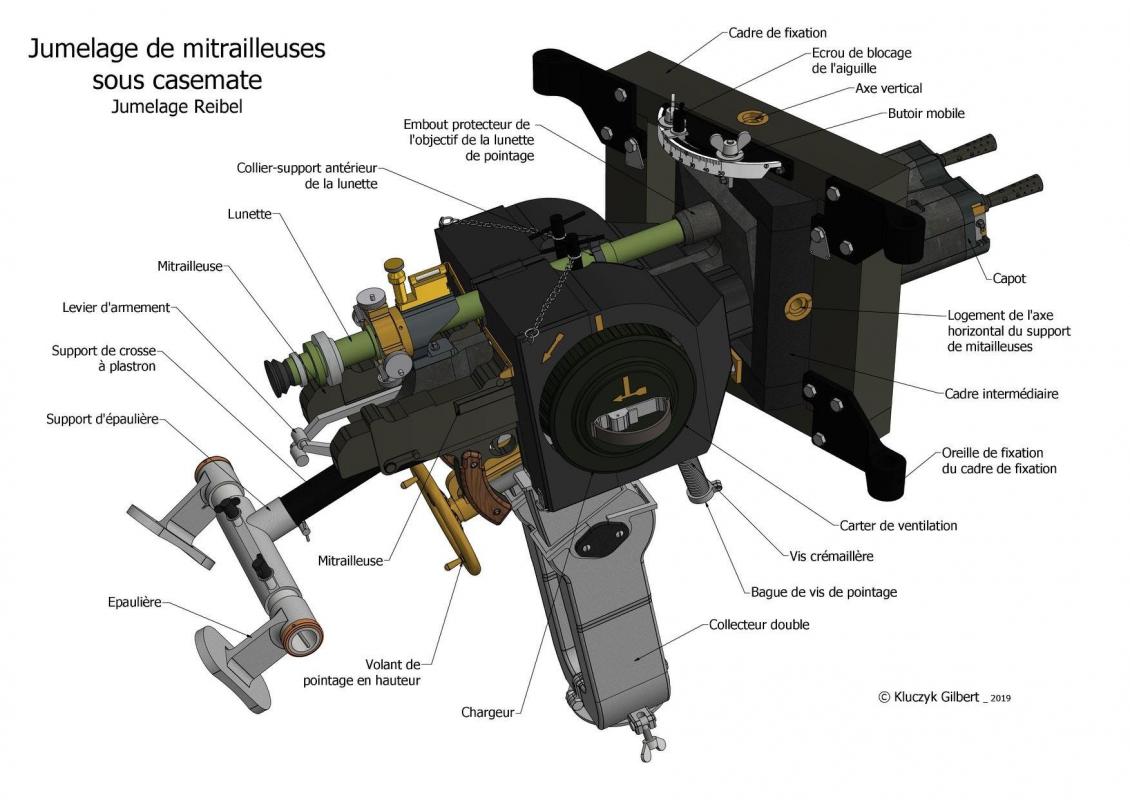

Le support pour jumelage de mitrailleuses Reibel version casemate. Auteur : KLUCZYK Gilbert
Le jumelage de mitrailleuses Reibel représenté en place dans sa trémie. Auteur : KLUCZYK Gilbert
Le jumelage de mitrailleuses Reibel Auteur : KLUCZYK Gilbert
Chambre de tir Nord
Jumelage de mitrailleuses Reibel MAC 31 Auteur : EVA Philippe
Jumelage de mitrailleuse Reibel Mac 31 pour cloche JM Auteur : Daniel ELLENA - Philippe CUNY
Jumelage de mitrailleuses pour tourelle

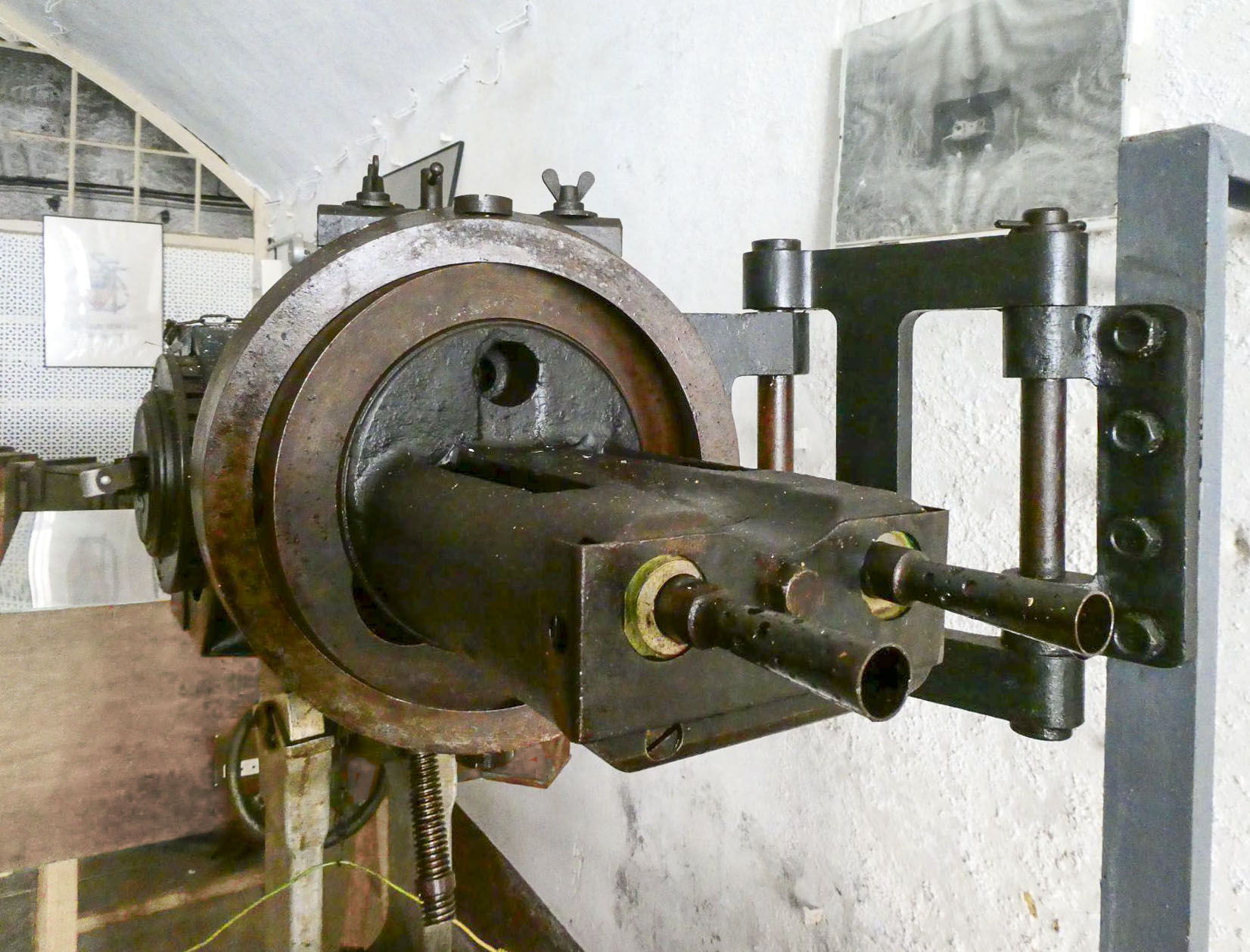

(exposé au Schoenenbourg) Auteur : Michel Teiten

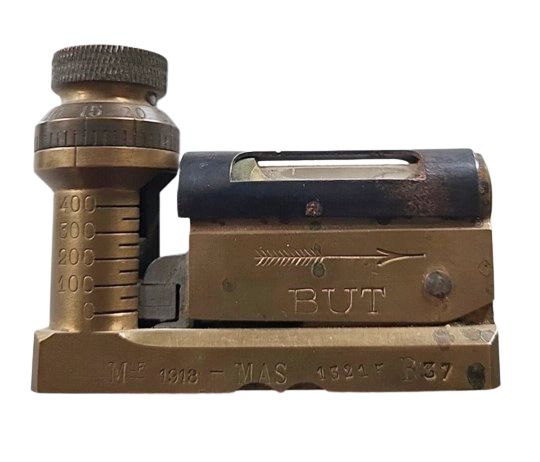

Niveau à bulle pour le réglage du tir de la munition mle 1929 D à balle lourde Auteur : SCHMITT Mathieu
L'accés aux documents en ligne est réservé aux utilisateurs inscrits sur le site.

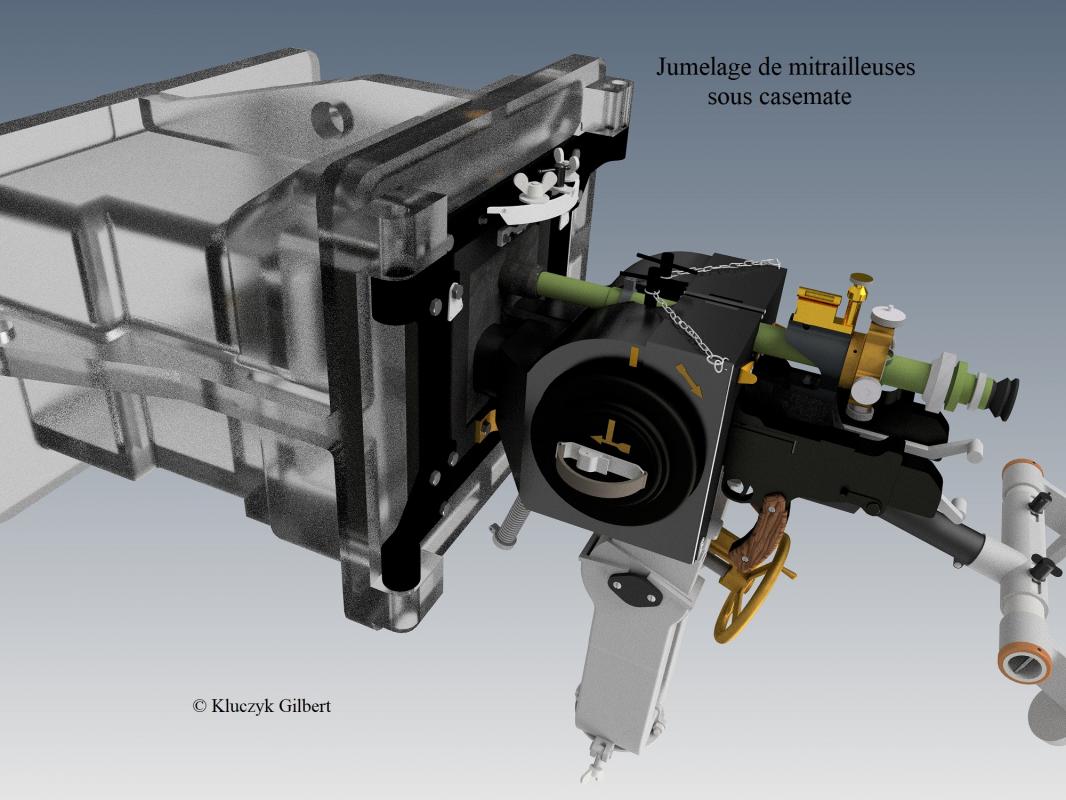

Jumelage de mitrailleuse Reibel MAC 31 sous casemate
