Créneau pour mortier de 50 mm






Le créneau pour mortier de 50 modèle 1935 sous casemate etait prévu pour permettre la défense des fossés des ouvrages ou de ravins naturels situés à proximité du bloc et ne pouvant être couverts par de l'armement à tir tendu ou aurait nécessité qu'un mortier de cloche GFM reste en position de manière permanente, monopolisant alors la cloche à ce seul usage.


Présentation

Le créneau est composé d'une trémie en acier moulé et d'une plaque d'embrasure permettant le montage du mortier depuis l'intérieur de la casemate.

Ouvrage d'artillerie de ROCHE LA CROIX

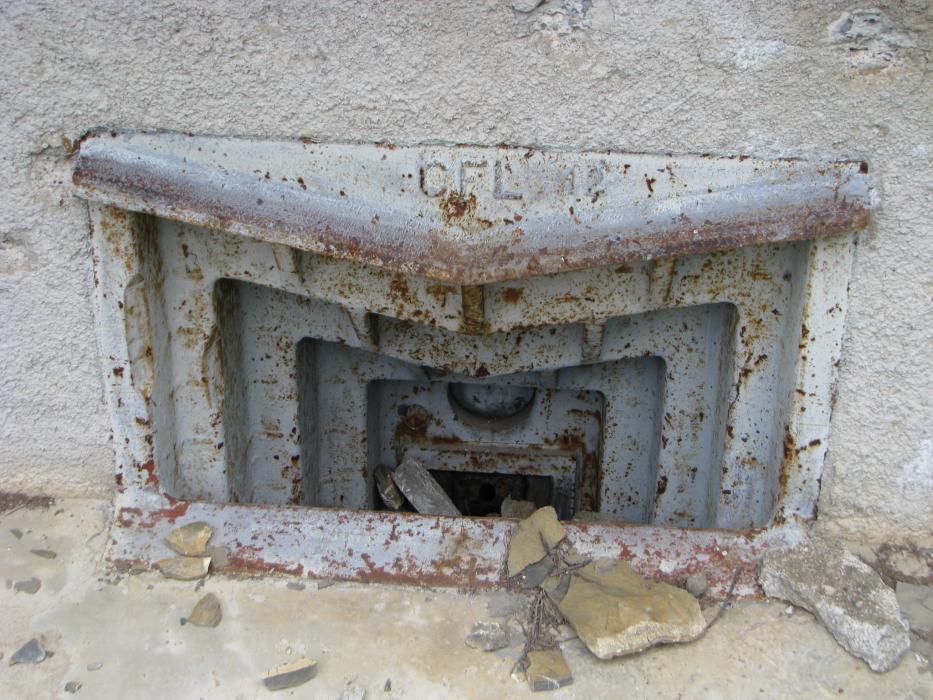

Créneau vu coté extérieur



Le mortier est monté sur un support permettant un débattement horizontal de l'arme dans la plaque d'embrasure, le pointage en hauteur est fixe, l'arme tirant sous un angle constant de 45°.

Créneau pour mortier de 50 mm

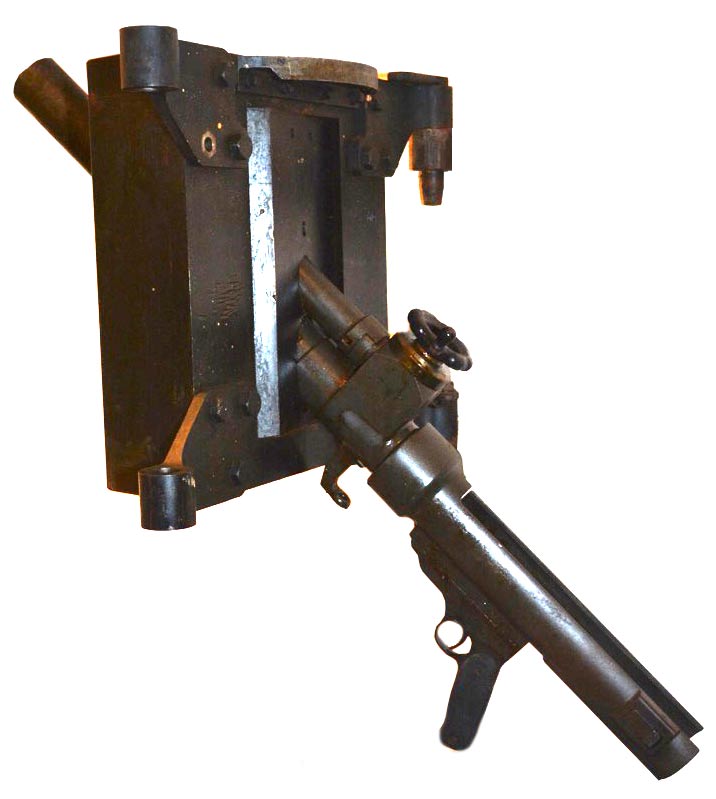

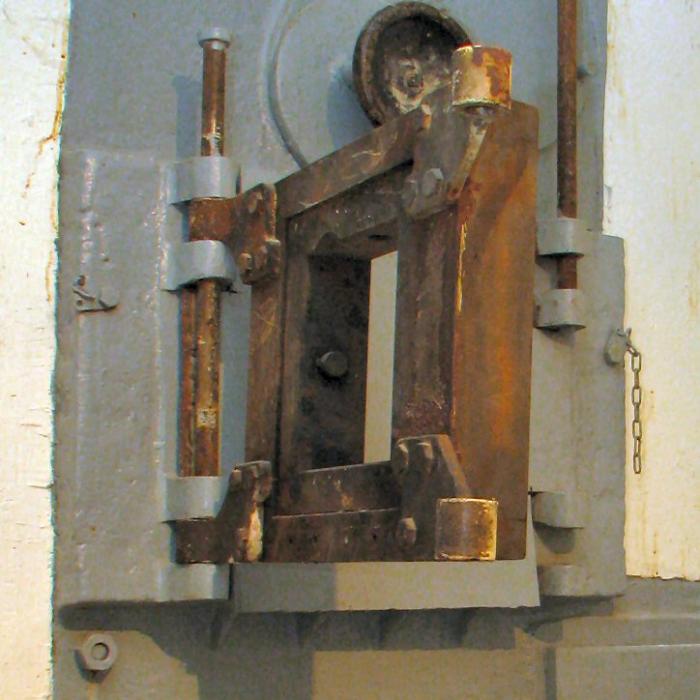

Mortier dans le support spécifique au créneau mle 35

Créneau pour mortier de 50 mm

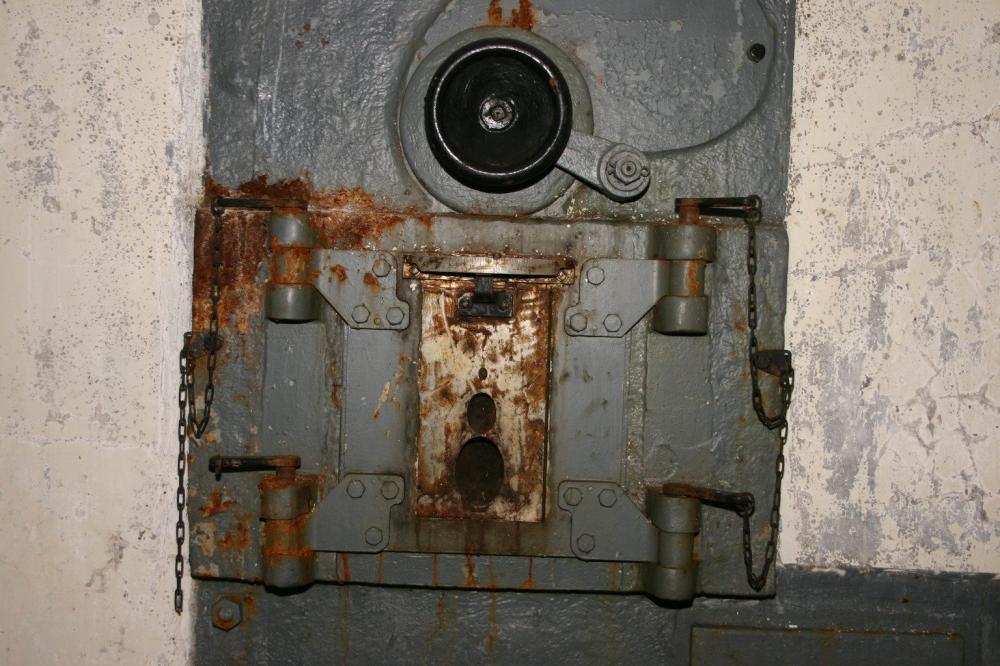

Un ouverture munie d'un obturateur effaçable est située en parte haute de la plaque d'embrasure (utilité pour le moment inconnue) et une trappe donnant accès à la trémie est positionnée en partie basse de cette dernière et permet d'accéder à la partie basse de la trémie pour la dégager des matériaux pouvant s'y accumuler et l'obstruer.

Ouvrage du BAS DE SAINT OURS

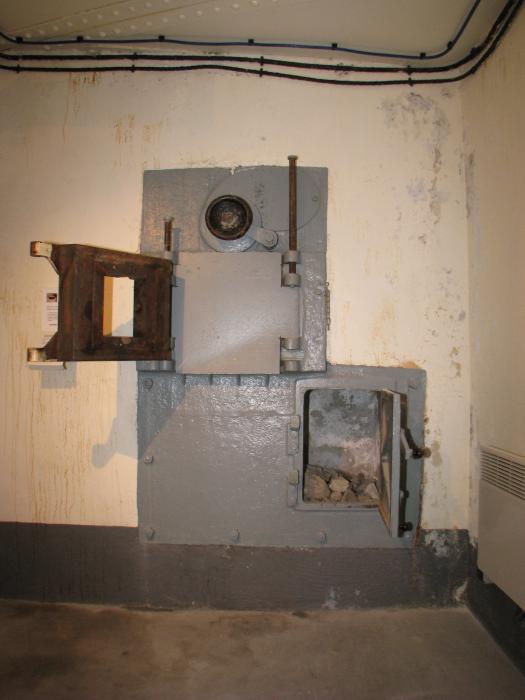

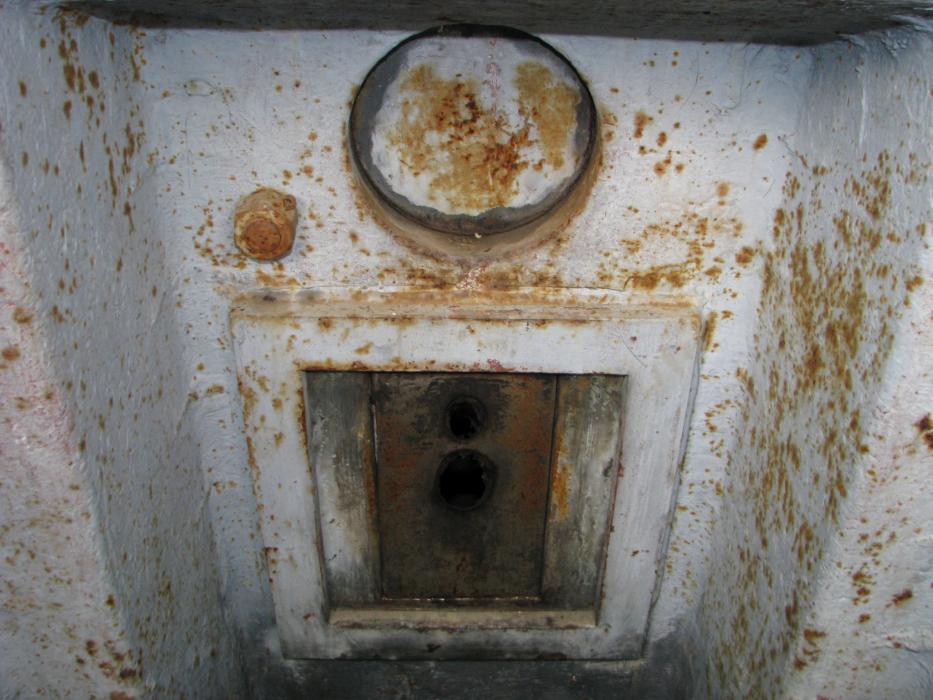

Créneau pour mortier sous casemate vu de l'intérieur



Le créneau pour casemate et le support pour cloche GFM type A sont les seuls montages existants pour le mortier de 50 mm modèle 1935 dans la ligne Maginot.
Les autres montages n'ont jamais été mis au point ou livrés, comme ceux prévus par exemple pour l'utilisation du mortier dans les créneaux pour FM ou dans les cloches GFM type B.

Créneau pour mortier de 50 mm

Créneau pour mortier de 50 mm

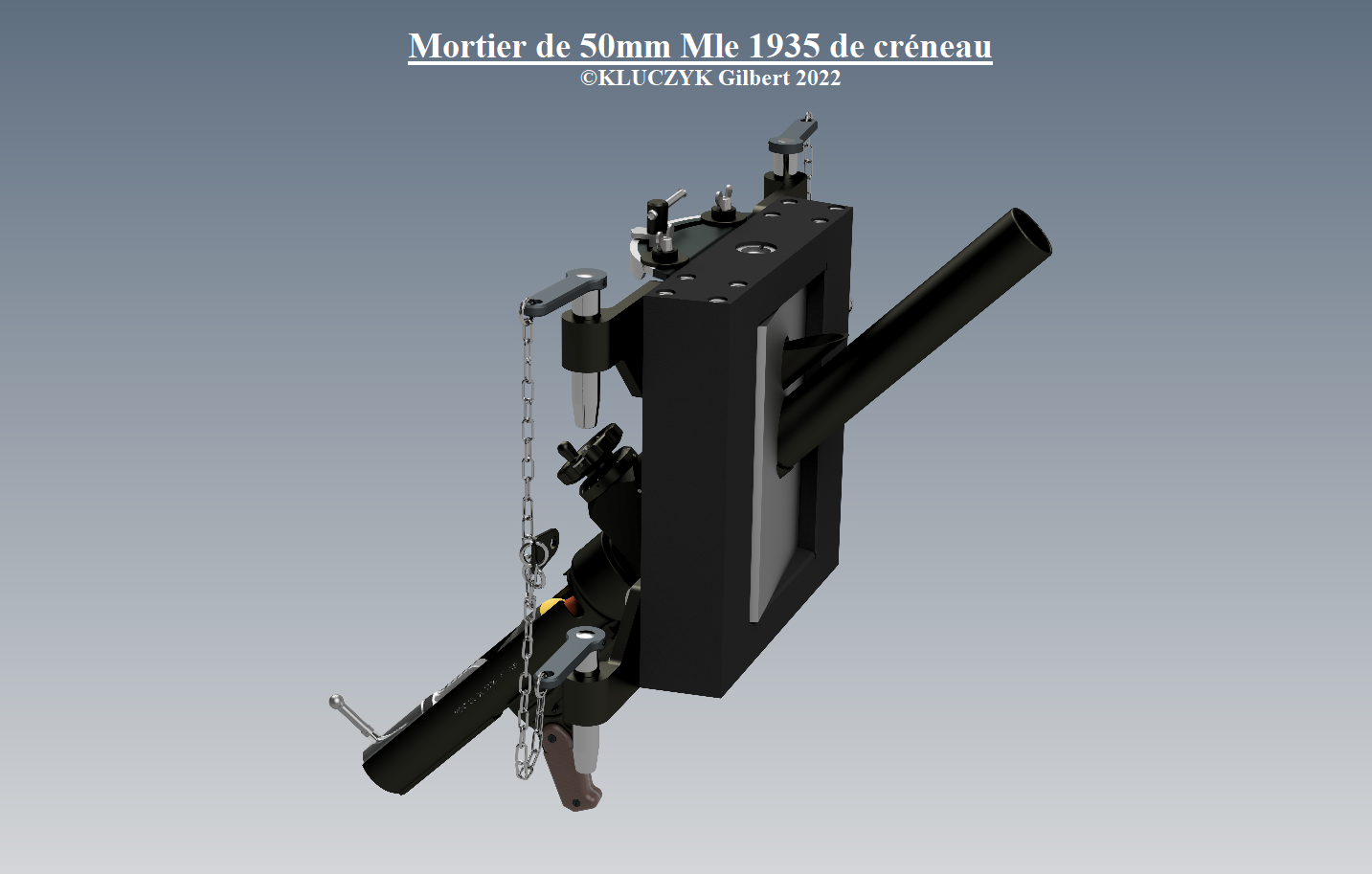

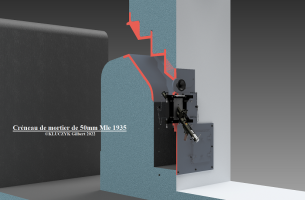

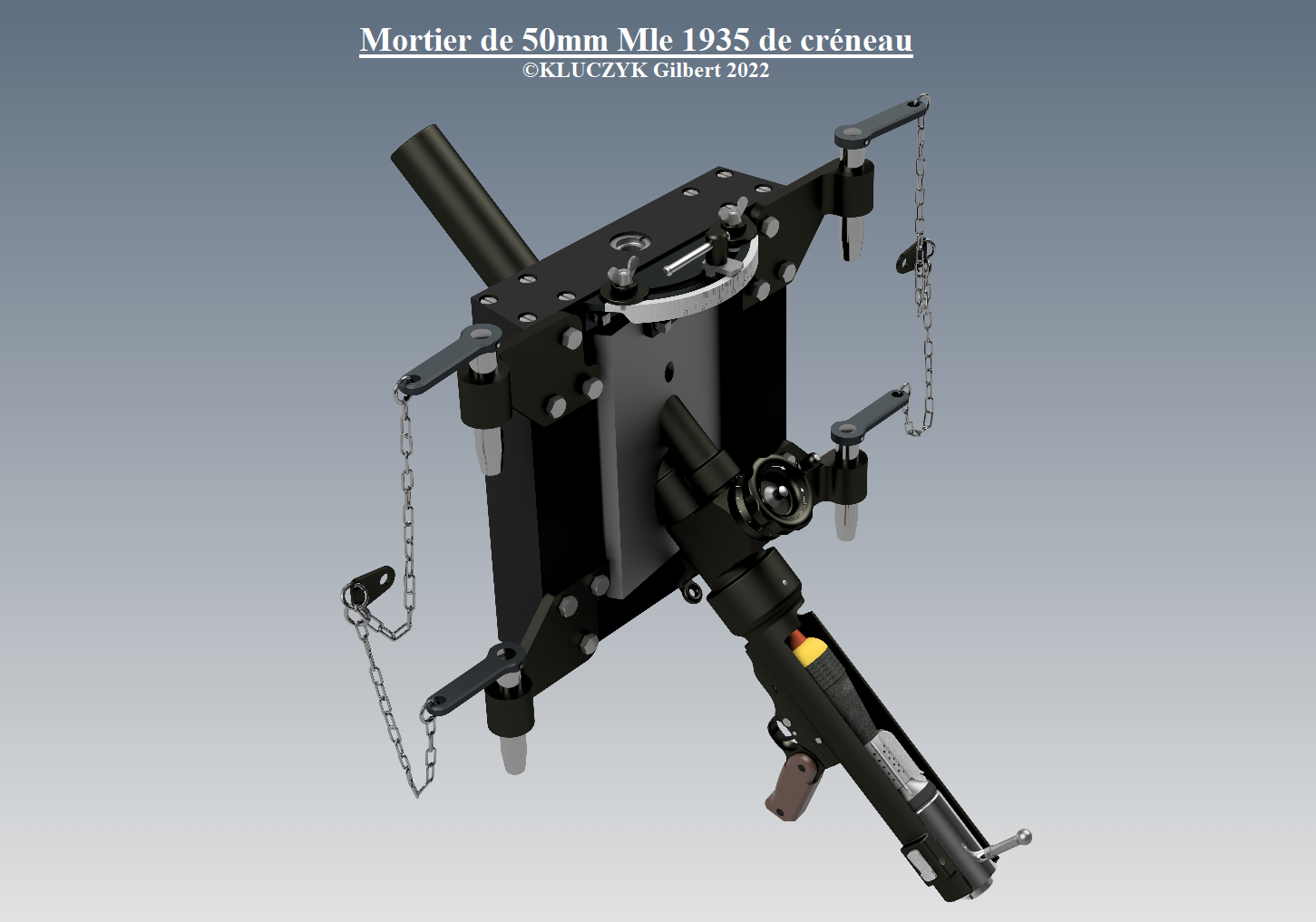

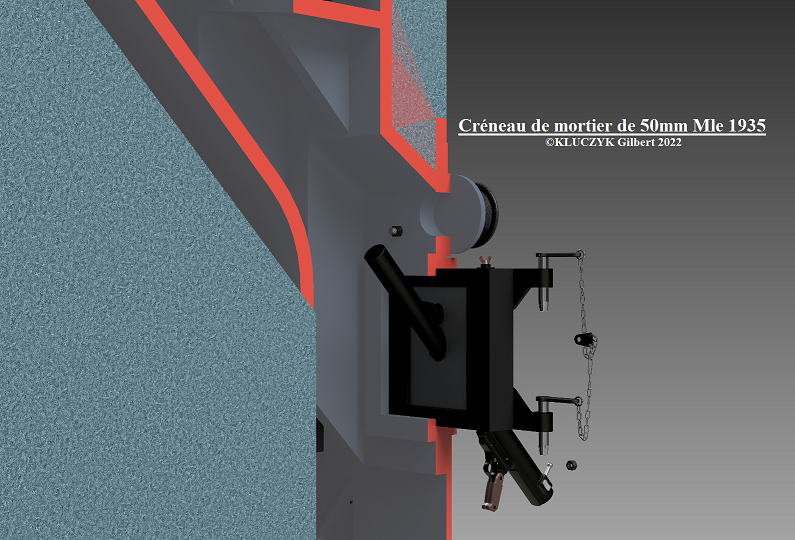

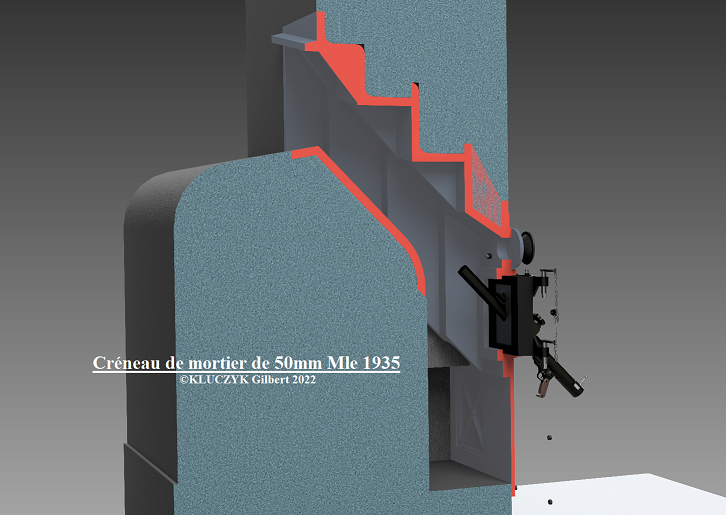

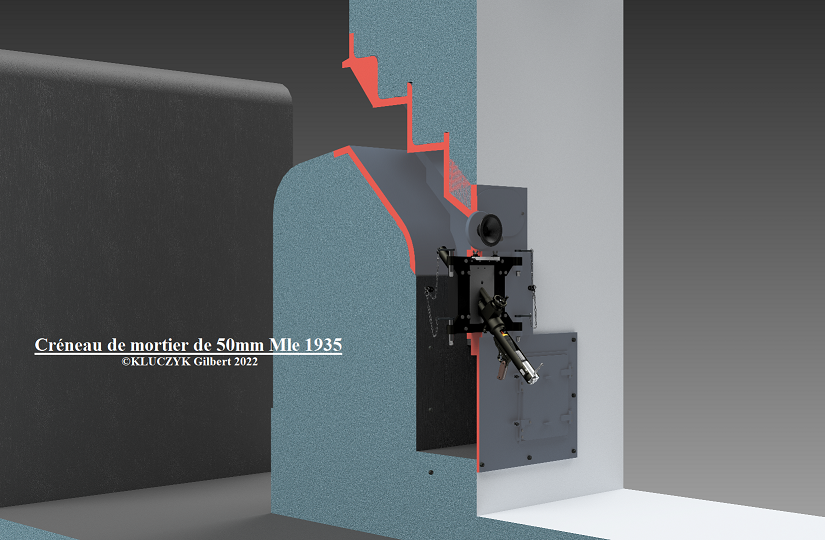

vue 3D du montage sous créneau

Créneau pour mortier de 50 mm



Déploiement

Le créneau pour mortier de 50 modèle 1935 sous casemate a été produit par les Chantiers et Forges de la Loire et installé à 14 exemplaires, dont un seul dans une casemate isolée, les douze autre ayant été mis en place dans des blocs d'ouvrage

Neuf de ces cuirassements étaient placés dans des coffres ou blocs de protection de fossé:


  • Ouvrage du Hochwald, bloc 3 (2 pièces)

  • Ouvrage du Hochwald, bloc 16 (2 pièces)

  • Ouvrage du Hackenberg, bloc 21

  • Ouvrage du Hackenberg, bloc 24

  • Ouvrage du Hackenberg, bloc 25

  • Ouvrage de Roche la Croix, bloc 2

  • Ouvrage de Roche la Croix, bloc 3



Quatre autres sont dans des blocs en position de flanquement d'intervalle:


  • Ouvrage du Pas du Roc, bloc 4 (1)

  • Ouvrage de Saint Ours Bas

  • Ouvrage de Saint Ours Haut, bloc 2

  • Ouvrage de Saint Ours Haut, bloc 5



Le dernier est installé dans la casemate du Fond d'Havange, là aussi en flanquement d'intervalle.






Notes

1 - Il existe une incertitude sur le créneau du bloc 4 de l'ouvrage du PAS du ROC, de nombreuses sources spécifiant là un créneau pour mortier de 60mm. Cela en ferait un cas unique.




Rédaction

Pascal Lambert
