TM 32 - Carters étanches pour centraux téléphoniques à 4, 8, 12 ou 16 directions

Les centraux téléphoniques sous carters étanche sont composé d'un carter étanche pour central téléphonique type TM 32 dans lequel sont installés un ou deux centraux téléphoniques de campagne type TM 32. Les carters ne sont équipés de leurs centraux qu’au moment de leur mise en service, ces derniers étant stockés à l’abri de l’humidité dans une armoire étanche.

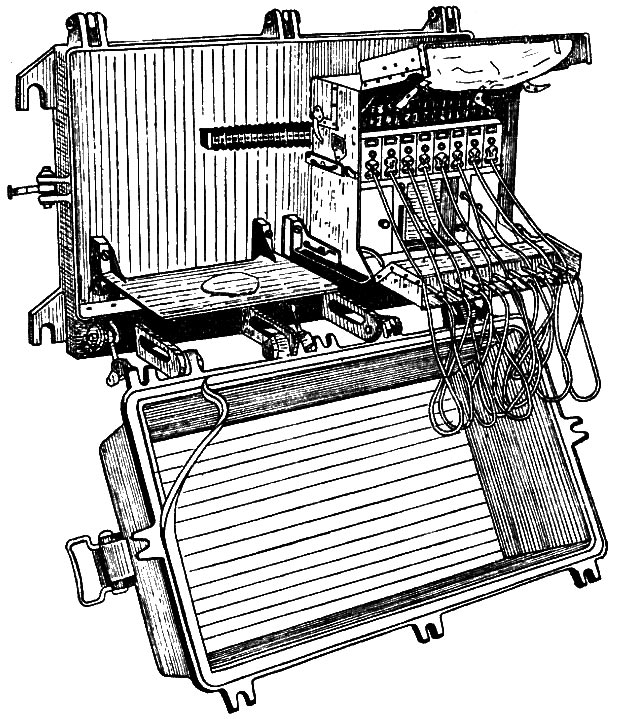

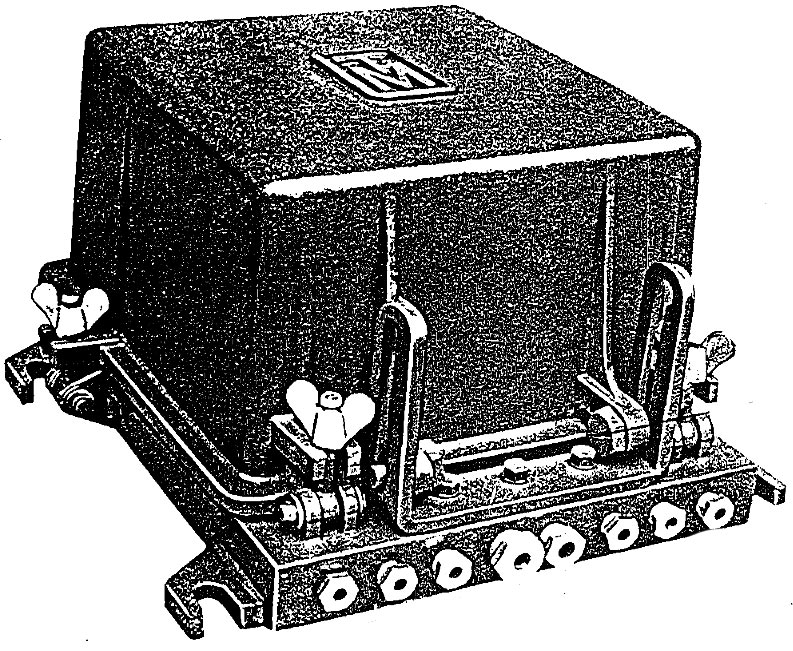

Les carters étanches sont constitués d'un bâti fixé au mur grâce à quatre pattes munies d'encoches et d'un couvercle dont la fermeture était assurée par des écrous papillon. Un joint interposé entre le couvercle et le bâti permet d'assurer étanchéité de l'ensemble.



Les couvercles sont réalisés en fonte moulée pour les centraux à quatre ou huit directions ou en alliage d'aluminium pour les centraux à douze ou seize directions. Une fois les écrous papillons les maintenant en position fermée dévissés et écartés, les couvercles basculent et restent solidaires du bâti. Ils pouvaient être démontés et retirés lorsque les centraux étaient utilisés sur une longue période.



Les bâtis sont dotés d'un ou deux consoles destinées à la fixation des centraux de campagne. Chaque console est dotée d'une vis a oreille imperdable permettant de maintenir en place le central de campagne grâce à l'embase fileté qu'il comporte.

Les câbles téléphoniques entrent en partie basse du bâti par les entrées de câbles dotées de presse étoupe garantissant l'étanchéité et s'épanouissent sur une réglette fixée en partie haute et dotée de conjoncteurs rapides semblables à ceux équipant les boites de coupure du réseau. Une fois en place, les liaisons entre la réglette fixée sur le bâti et les centraux amovibles est assurée par des jarretières réalisées en cable à deux conducteurs (ce câble est le même que celui qui est utilisé pour le brassage des circuits dans les boites de coupure TM 32).

Lorsque les carters ne sont pas équipés de leurs centraux, des bouclages sont réalisés au niveau de leurs réglettes de manière à permettre d'établir les liaisons nécessaires à l'exploitation minimale du système défensif (réseau d'alerte).

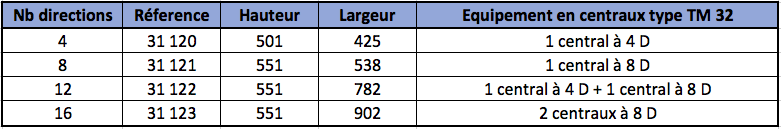

Les carters étanches ont existé en quatre versions permettant de constituer des centraux à quatre, huit, douze ou seize directions.

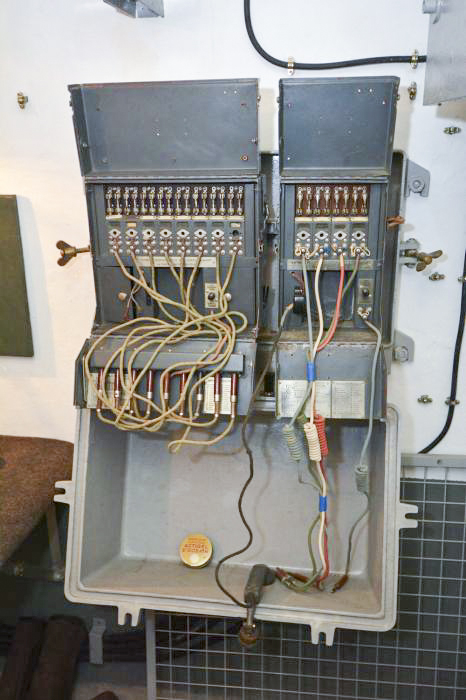

Les carters étanches ont été principalement utilisés pour la réalisation des centraux téléphoniques des abris et casemates isolés de la fortification ainsi que pour ceux des blocs de combat des ouvrages dés lors que le central desservait au plus 16 abonnés (1).

On les retrouve aussi utilisés comme centraux TSF ou centraux de gare dans les ouvrages fortifiés et parfois dans les chambres de coupure du réseau téléphonique souterrain ou ils desservaient alors les abonnés d'un PC des troupes d'intervalle en général installé à proximité de la chambre de coupure, comme par exemple la chambre de coupure N3 desservant les abonnés du PC du Pont De Gambsheim
