Lunette de visée APX L673

(L673)






Cette lunette était utilisée pour effectuer des tirs directs avec le canon obusier de 75 modèle 33

Lunette pour canon-obusier de 75-33 sous casemate

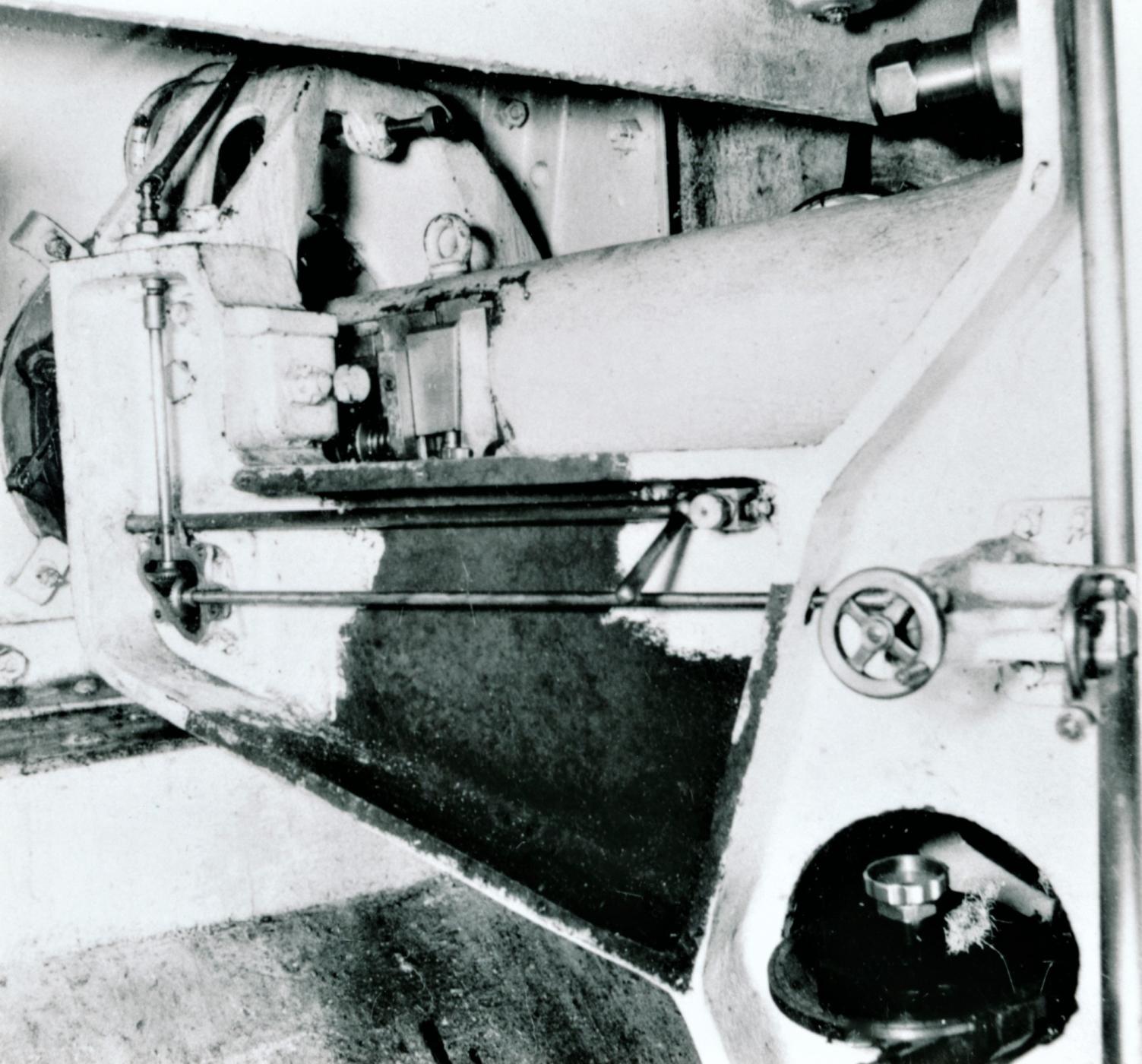

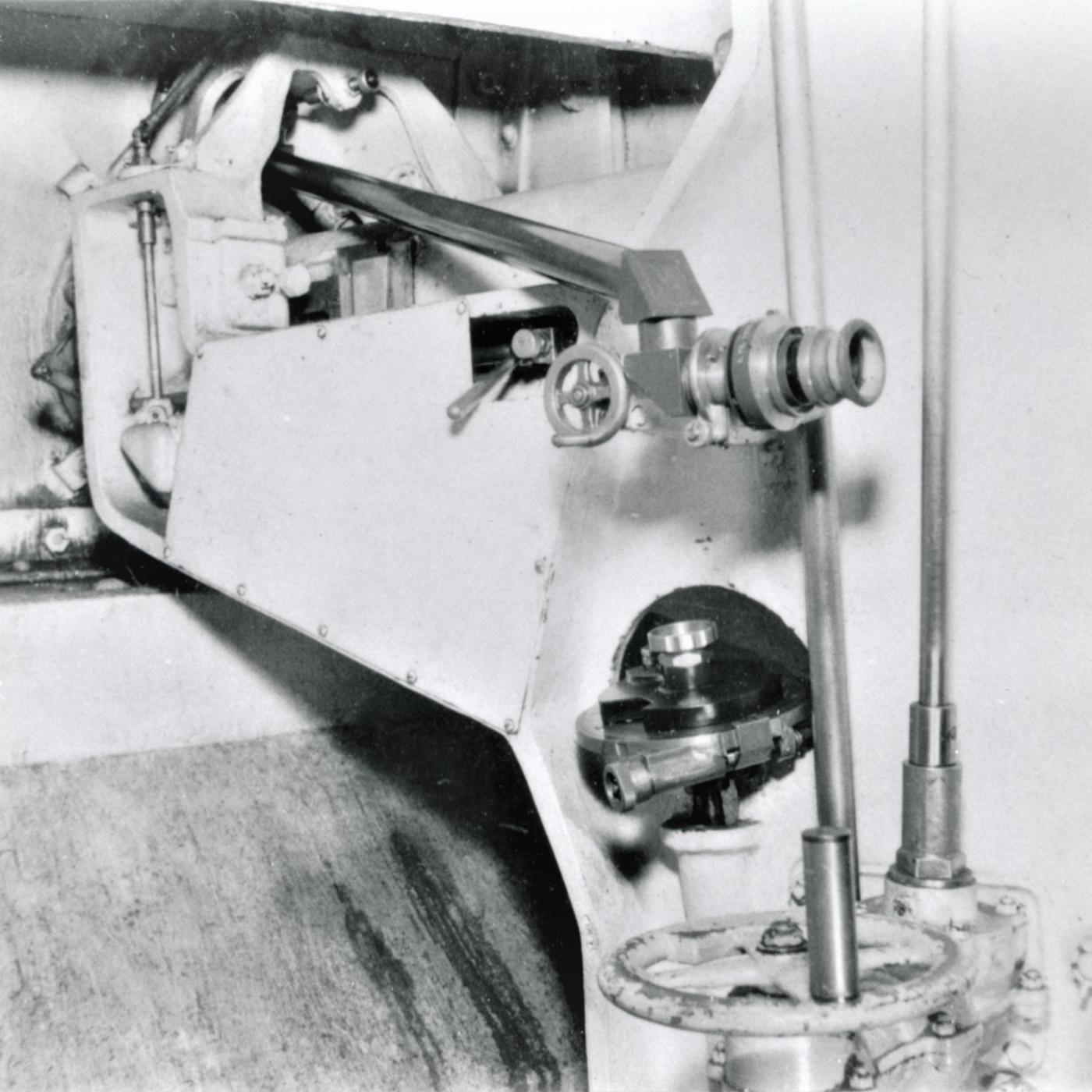

Vue de la lunette de tir pour canon obusier de 75 33 monté sous casemate

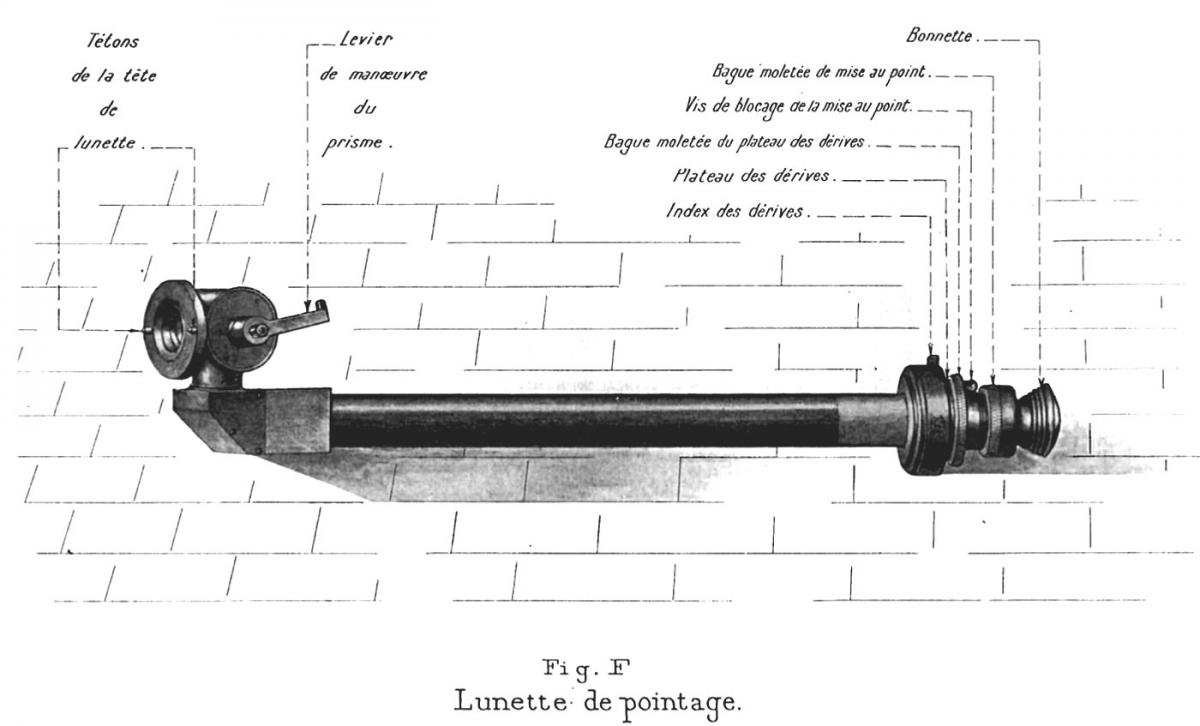

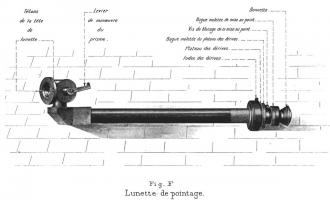

Extrait de la notice sur l'entretien de ce matériel



La lunette est composée de deux éléments, le premier est un tube prolongateur qui s’insère dans le masque de la pièce, le second comporte les éléments optiques et s'accouple au premier par boulonnage

Lunette de visée APX L673 (L673)

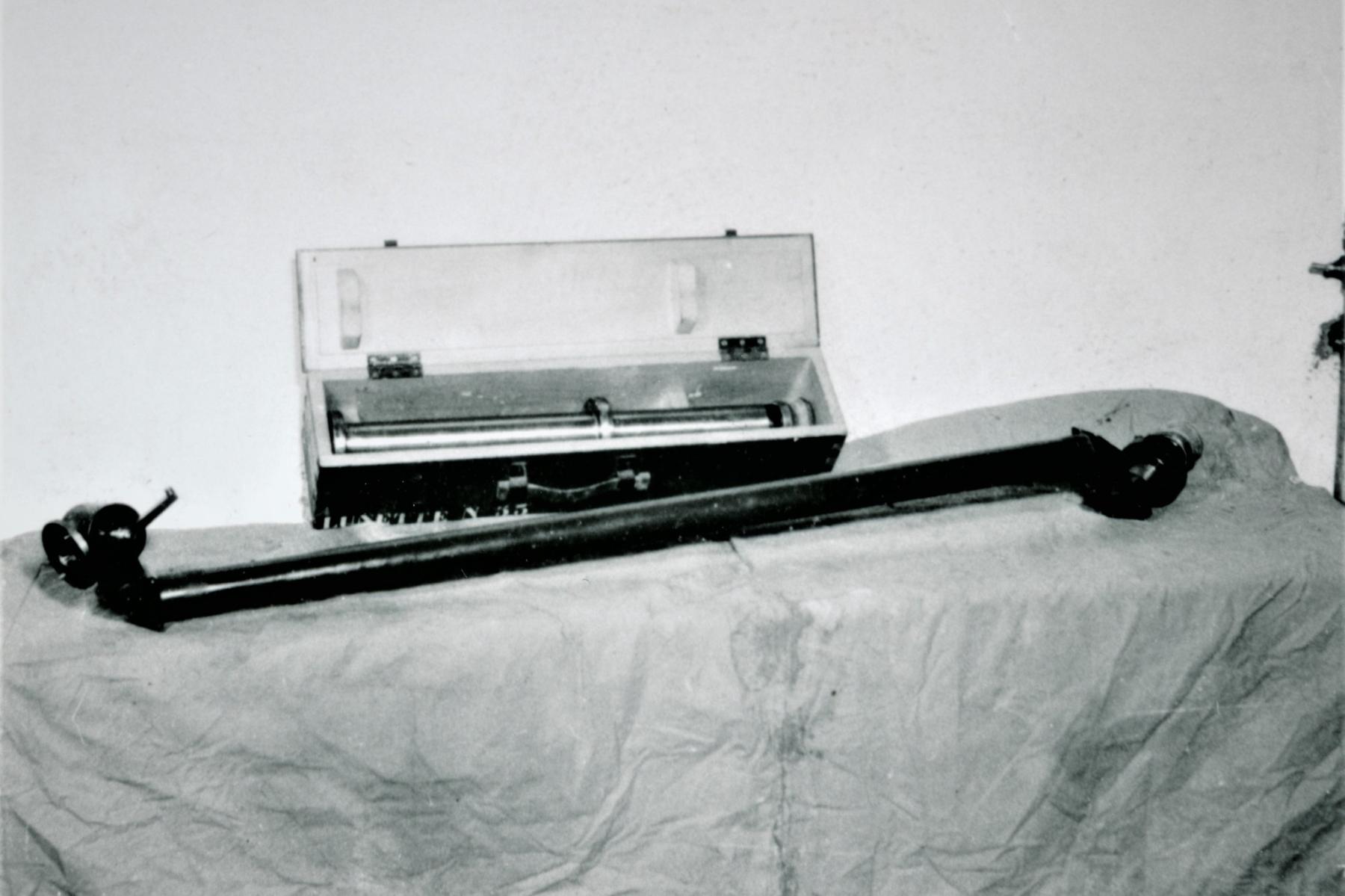

Lunette et tube prolongateur



Il s'agit d'une lunette à plusieurs coudes qui était solidaire de l'affut de la pièce. L'ajustement de la ligne de visée horizontale est obtenue par un prisme mobile situé en tête de la lunette et dont l'inclinaison est commandée par un levier extérieur.
Ce levier était actionné par un système de renvoi mécanique de la position du plateau indicateur des sites de la pièce.

La lunette comporte un réticule qui présente un trait vertical coupé en son milieu par un petit trait horizontal. Ce réticule est monté sur un chariot à déplacement latéral: le mouvement est commandé par une bague moletée montée sur le plateau des dérives, gradué de -15 à +15 centigrades et dont les divisions se déplacent devant un index fixe

Elle comporte vers l'oculaire deux bagues moletées. La première est montée derrière le plateau des dérives . La seconde bague permet la mise au point de la lunette et se bloque grâce à une vis moletée.

Se caractéristiques sont identiques à celles de la lunette L 656 qui était utilisée pour le canon obusier de 75 mle 32 monté sous casemate, la forme étant par contre différente de cette dernière.


Caractéristiques

- Lunette dotée de 4 prismes de renvoi, dont un mobile.
- Grossissement de 4
- Champ de 9.5°
- Réglages de la dérive (+ -15 centigrades) et de la mise au point par bagues moletées



Déploiement

Construite en peu d'exemplaires (seules 8 pièces d'artillerie de ce type étaient en place), cette lunette n'a plus été d'aucun usage après guerre, l'ensemble des pièces en question ayant été prélevées par l'armée italienne.
Chaque pièce était dotée de deux lunettes, la seconde prévue en remplacement de la première si celle ci devait être défaillante.

RIMPLAS (RS) - (Ouvrage d'artillerie)

Ouvrage de Rimplas

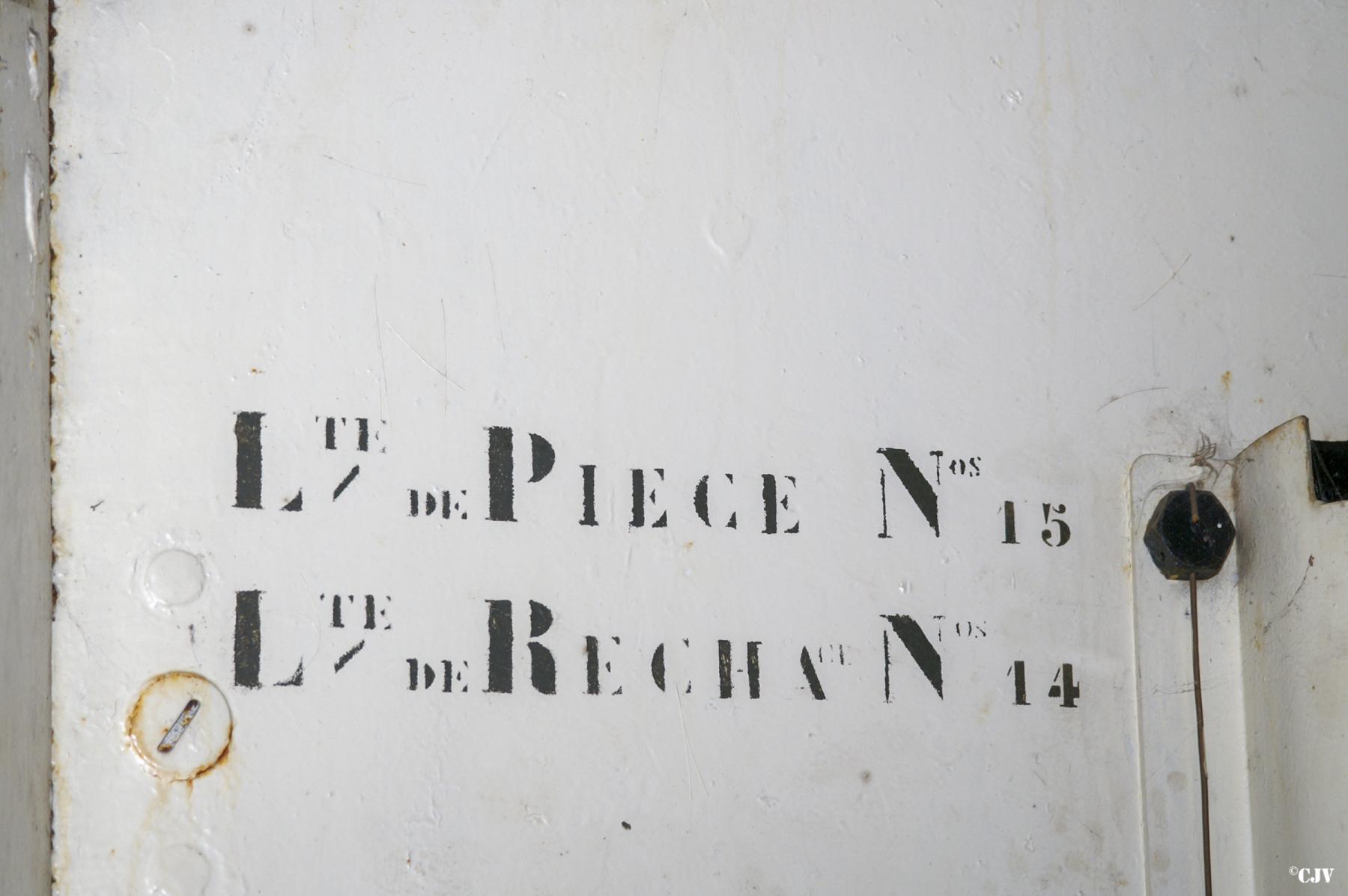

Indication concernant les lunettes affectées à la pièce.



Sa dénomination nous est inconnue, elle ne semble pas avoir fait l'objet du recensement effectué après-guerre.





Rédaction initiale

Pascal LAMBERT



Sources :

Notice relative à la description et à l'entretien du matériel de 75 mle 1933 de casemate - 29 juin 1936
