Le mortier de 60mm utilise comme munition de guerre un projectile de forme bi-ogivale en fonte aciérée dénommé : Projectile explosif de 60mm FA mle 1935.
Le projectile
Le corps, préfragmenté intérieurement, présente un renflement formant ceinture comportant quatre rainures annulaires appelées par la troupe « nids à crasse ». A l’avant, le projectile est fermé par une gaine relais aménagée pour recevoir une fusée. Le culot comporte un trou borgne dans lequel vient se visser l’empennage. Ce dernier est constitué de quatre ailettes à deux pales à rebords destinées à maintenir les relais.
L’intérieur du projectile est verni au copal, et reçoit son chargement explosif de 160 grammes de tolite ou de NX. La ceinture et l’empennage ne sont pas peints. La partie du corps située sous la ceinture est vernie à la gomme laque. L’ogive est peinte en jaune, et la tête de gaine est également en jaune pour de l’explosif nitré (tolite) ou en rouge pour de l’explosif nitraté (NX). Un marquage est apposé à la peinture blanche en quatre lignes méridiennes sous la ceinture.
Le poids du projectile de 60mm FA Mle 1935 complet et amorcé est de 1,33 kg.

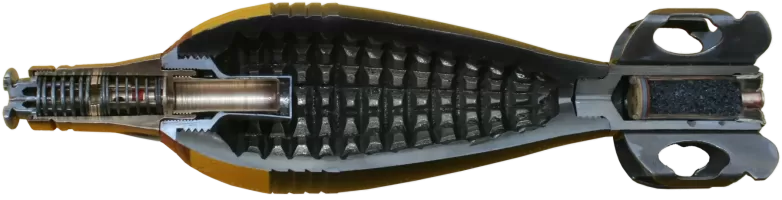

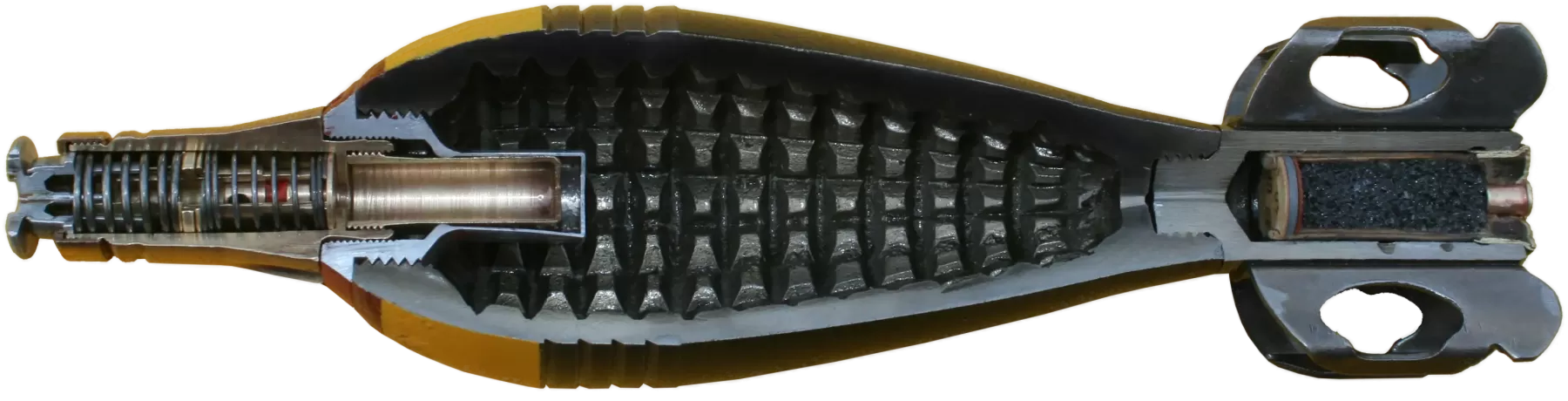

Projectile de 60mm FA Mle 1935 en coupe présentant la préfragmentation intérieure
La charge propulsive
La charge propulsive est constituée par une cartouche et des relais. La cartouche, de calibre 24 du commerce à culot renforcé, contient environ 3,5 grammes de balistite. Les relais sont en celluloïde. Ils affectent la forme d’une calotte munie d’une collerette et contiennent environ 2,3 grammes de balistite.
Cartouche pour projectile de 60 F.A. mle 35

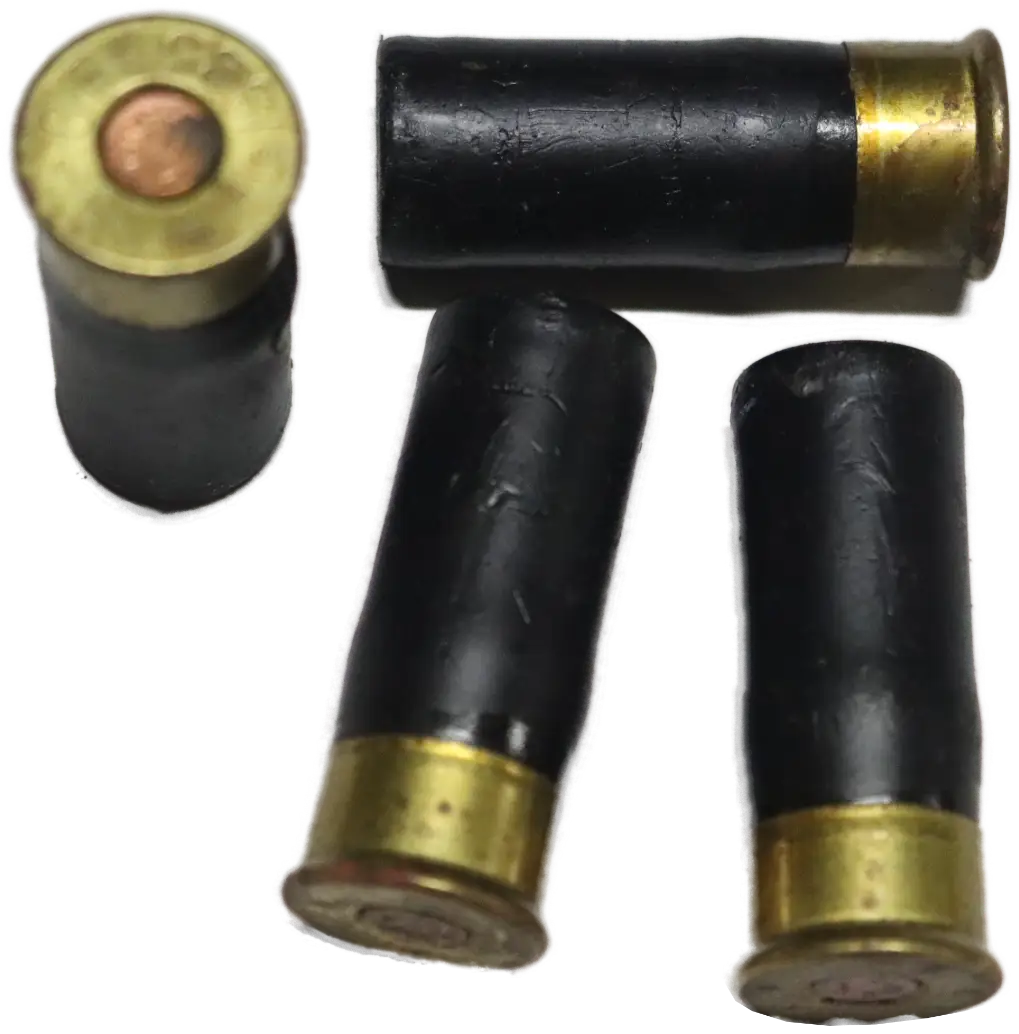

Cartouches propulsives

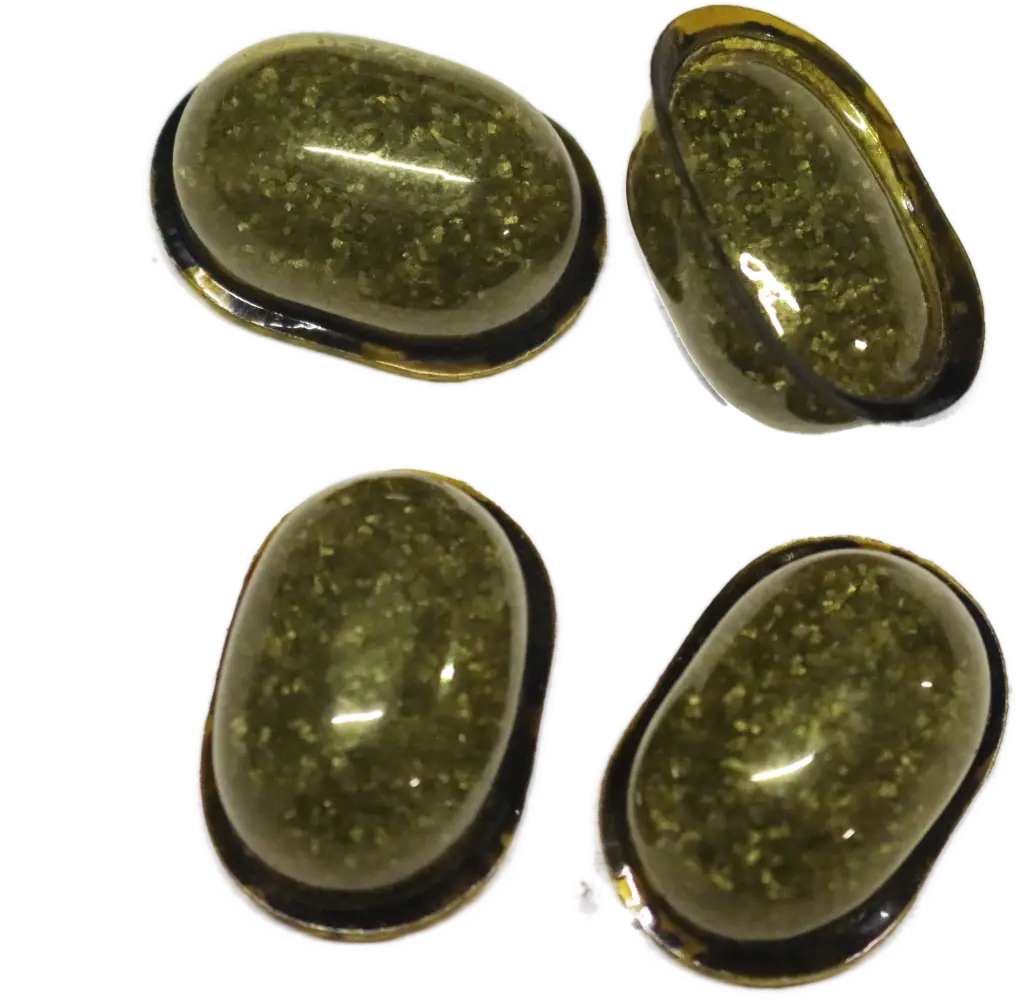

Relais
On peut constituer au moyen de la cartouche et des relais trois charges :
La charge 0 : une cartouche soit 3,5 g de balistite,
La charge 1 : une cartouche + un relais soit 5,8 g de balistite,
La charge 2 : une cartouche + deux relais soit 8,1 g de balistite.
La fusée
Le projectile est amorcé au moyen de la fusée V8-I ou de la fusée détonateur percutante de 21/28 B Mle 1935. Destinées à des effets purement antipersonnels, ces fusées n’existent qu’en version instantanée, fonctionnant à la fois par refoulement et inertie
Plan de la fusée percutante instantanée 21-28 à armement type V8-1

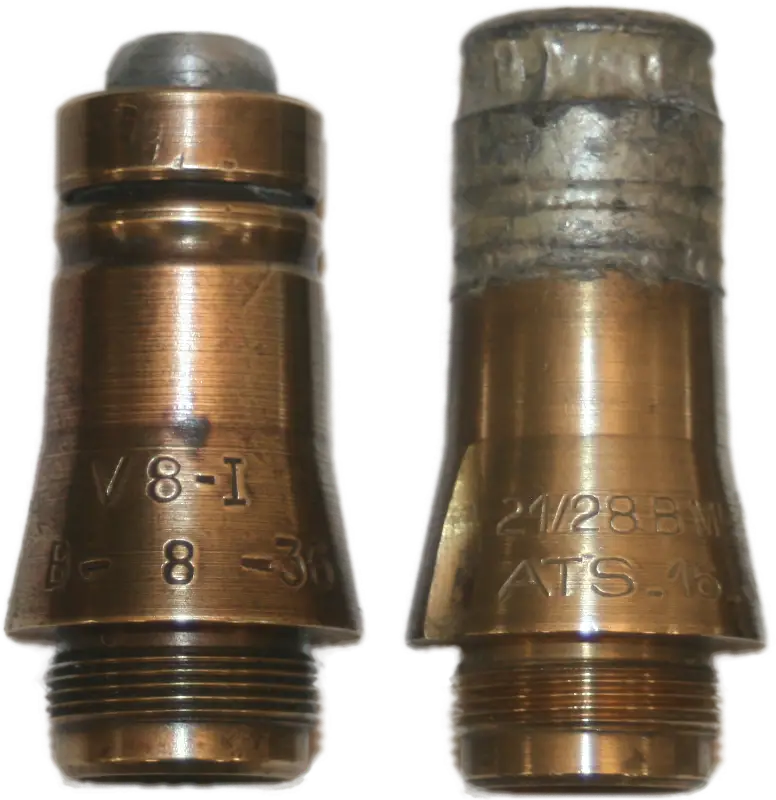

Fusées V 8-I et 22/28 B Mle 1935 avec sa coiffe d’étain (sans porte-amorce)

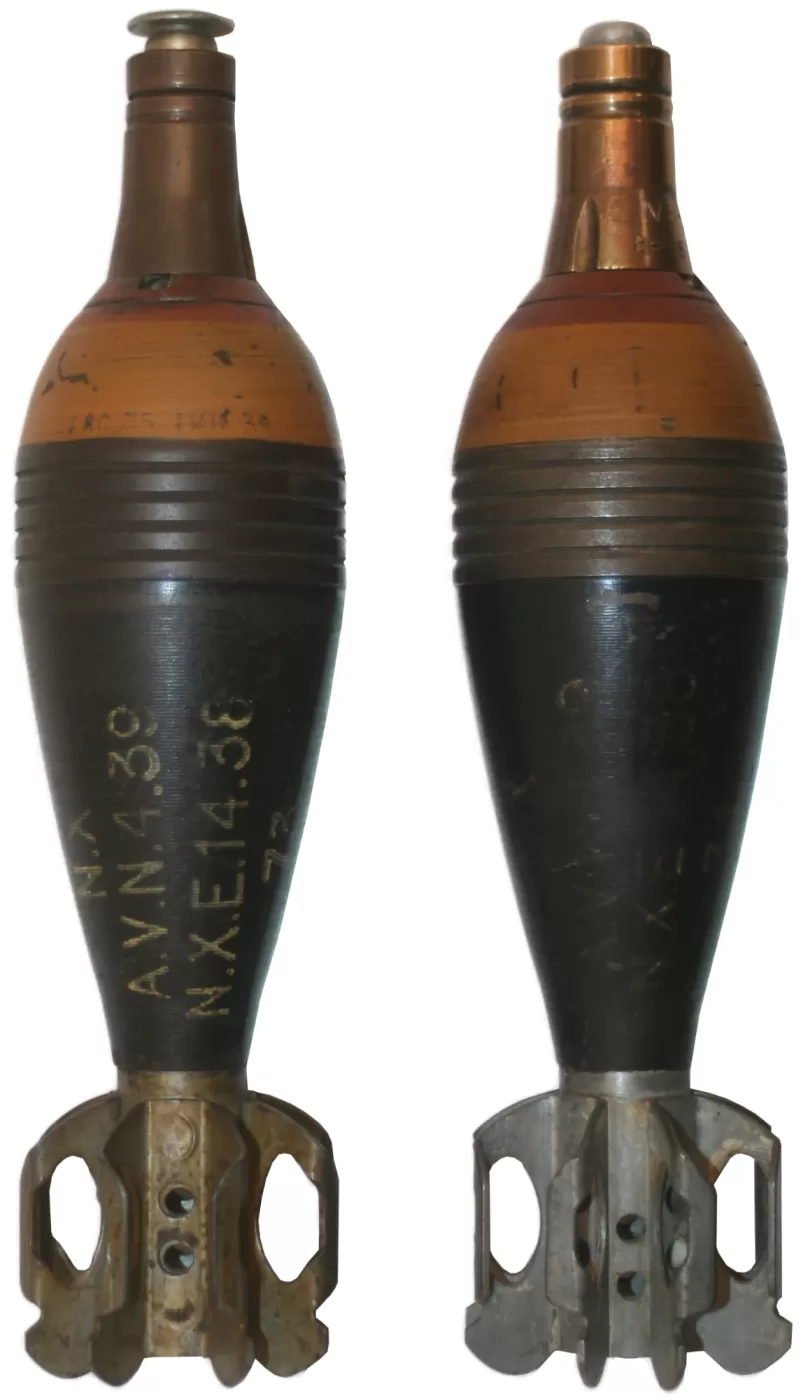

Projectiles de 60 mm FA Mle 1935 amorcés avec chaque fusée
Munition d'entrainement
Il existe une munition d’exercice qui porte la même gaine et le même empennage que le projectile explosif. Le corps est garni d’un lest laissant un espace vide pour une charge de 30 grammes de poudre noire F3 ou MC30. La ceinture et l’empennage ne sont pas peints. La partie du corps sous la ceinture est peinte en noir, l’ogive et la gaine sont peints en bleu. Le marquage est apposé à la peinture blanche en trois lignes méridiennes sous la ceinture. Le projectile d’exercice est amorcé d’une fusée détonateur percutante d’exercice de 22/28 B Mle 1935, la fusée d’exercice possède sa tête peinte en rouge.

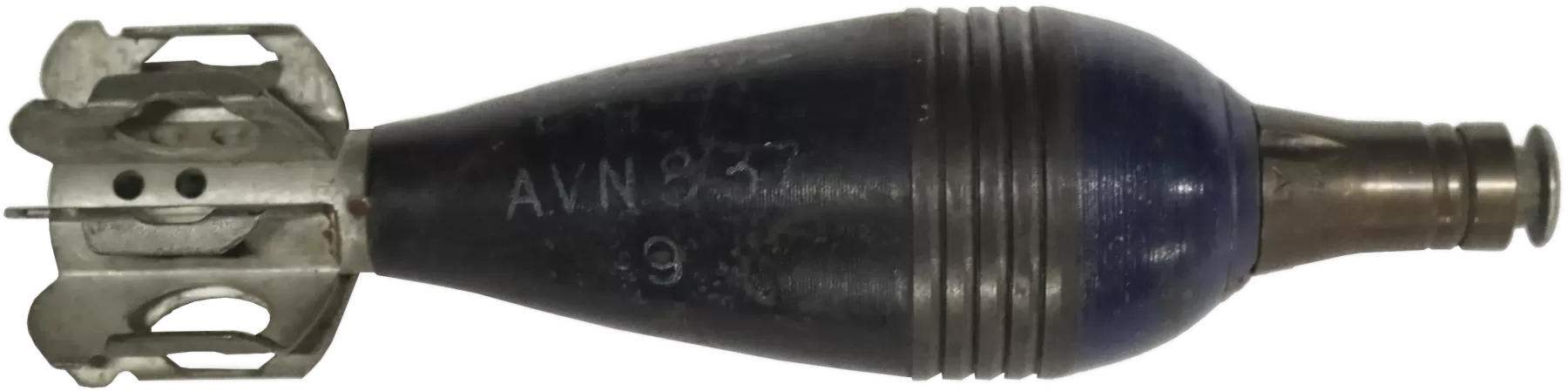

Projectile de 60 mm FA Mle 1935 d’exercice
Encaissage standard
Comme la plupart des munitions françaises, pour des problèmes de sécurité, les munitions de mortier sont livrées en éléments séparés.
Projectiles
Les projectiles de 60 mm, non amorcés, sont disposés verticalement à l’aide d’un calage spécifique dans une caisse bois de 30 spécimens.

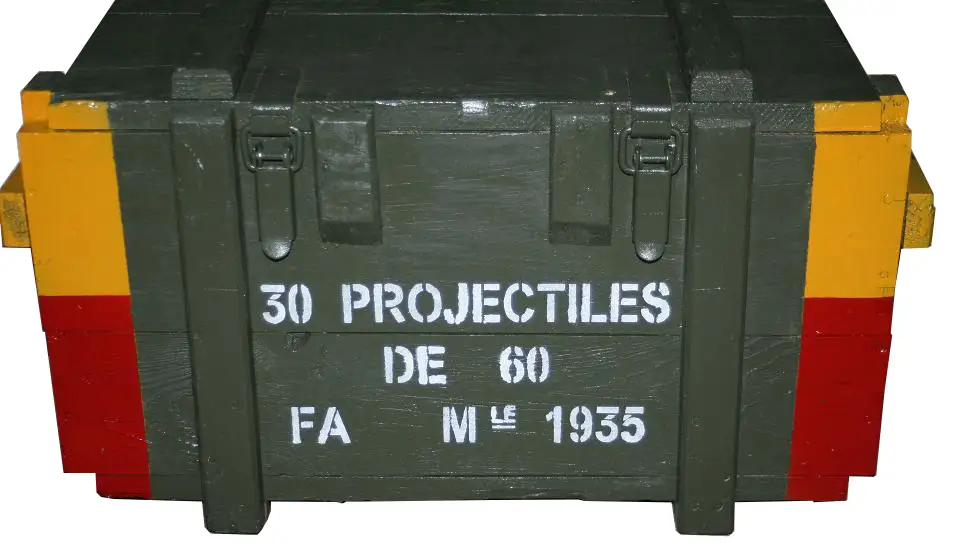

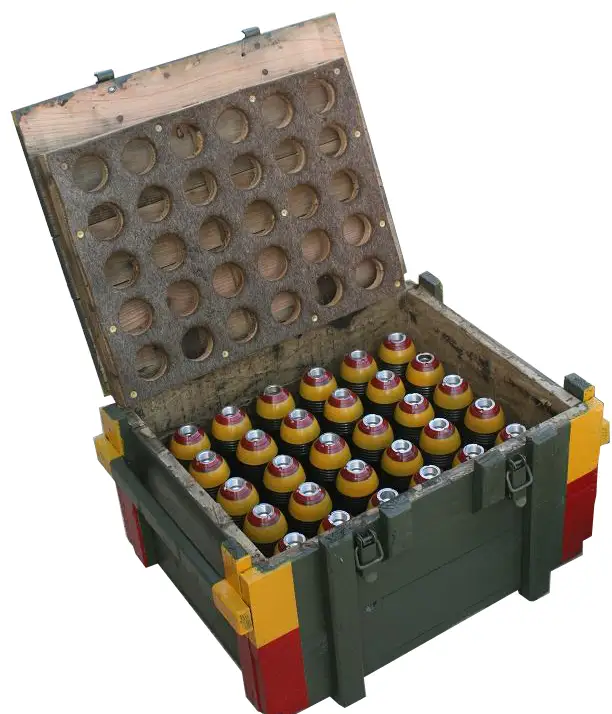

Caisse bois pour 30 projectiles de 60 mm FA Mle 1935
Caisse bois pour 30 projectiles de 60 mm FA Mle 1935
Charges propulsives
Les charges propulsives sont encaissées dans une petite boite métallique prenant place dans une caissette bois. L’ensemble renferme 75 cartouches et 150 relais répartis en boites cartons ou métalliques de 25 cartouches et de 25 relais.

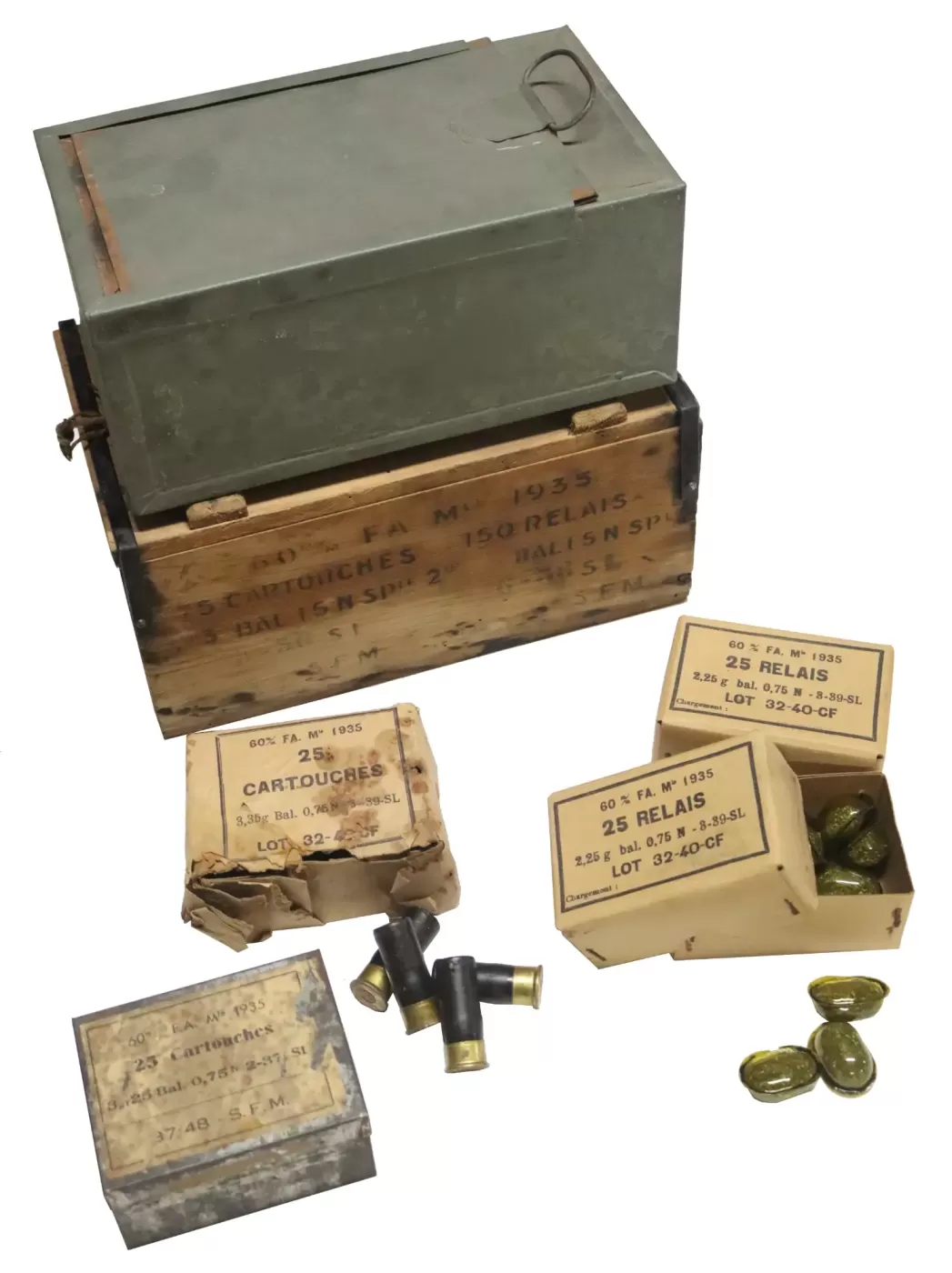

Caissette bois renfermant les cartouches et les relais
Fusées détonateurs
Les fusées détonateur percutantes 22/28 B Mle 1935 sont livrées en caisse bois de 30 ou de 96 fusées.

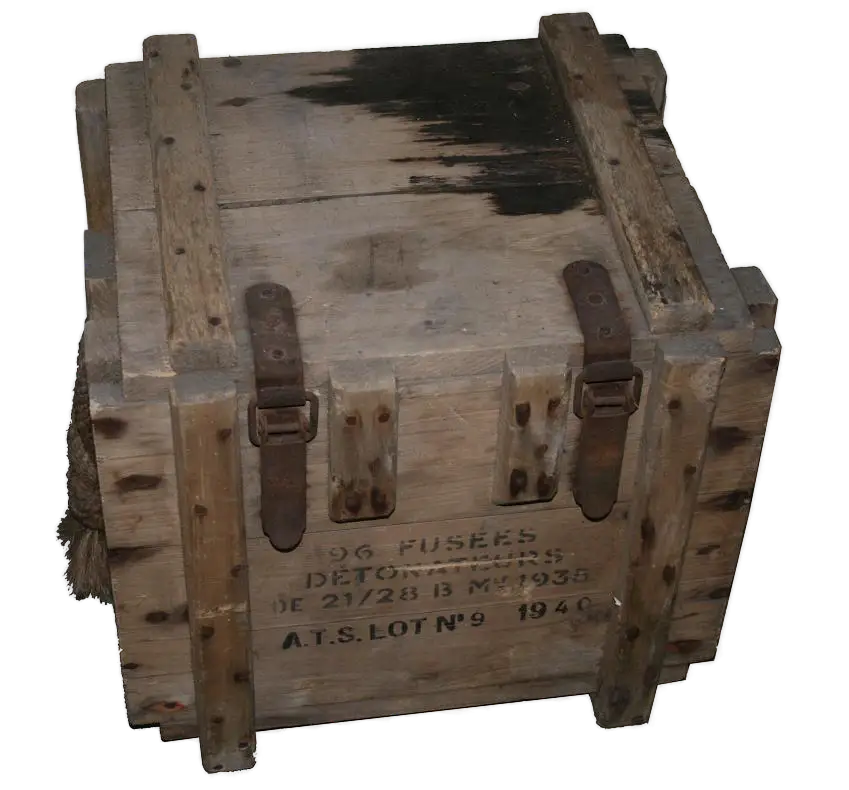

Caisse bois pour 96 fusées détonateur percutantes
Caisses tactiques
Il est clair que les conditionnements standard sont en général bien trop bien pesants et volumineux pour être emportés par l’équipe de pièce sur la position de batterie. Il existe donc des caisses dites « tactiques » de 6 coups complets et alimentées à partir des caisses précédentes. Les caisses tactiques sont agencées pour recevoir les différents éléments et c’est à l’artificier de préparer et d’amorcer les projectiles juste avant leur emploi. Une équipe emporte sept de ces caisses soit 48 coups.
On distingue 3 types de caisse de 6 coups complets dont un type allongé précoce marqué : Brandt de 60 – 6 coups complets.

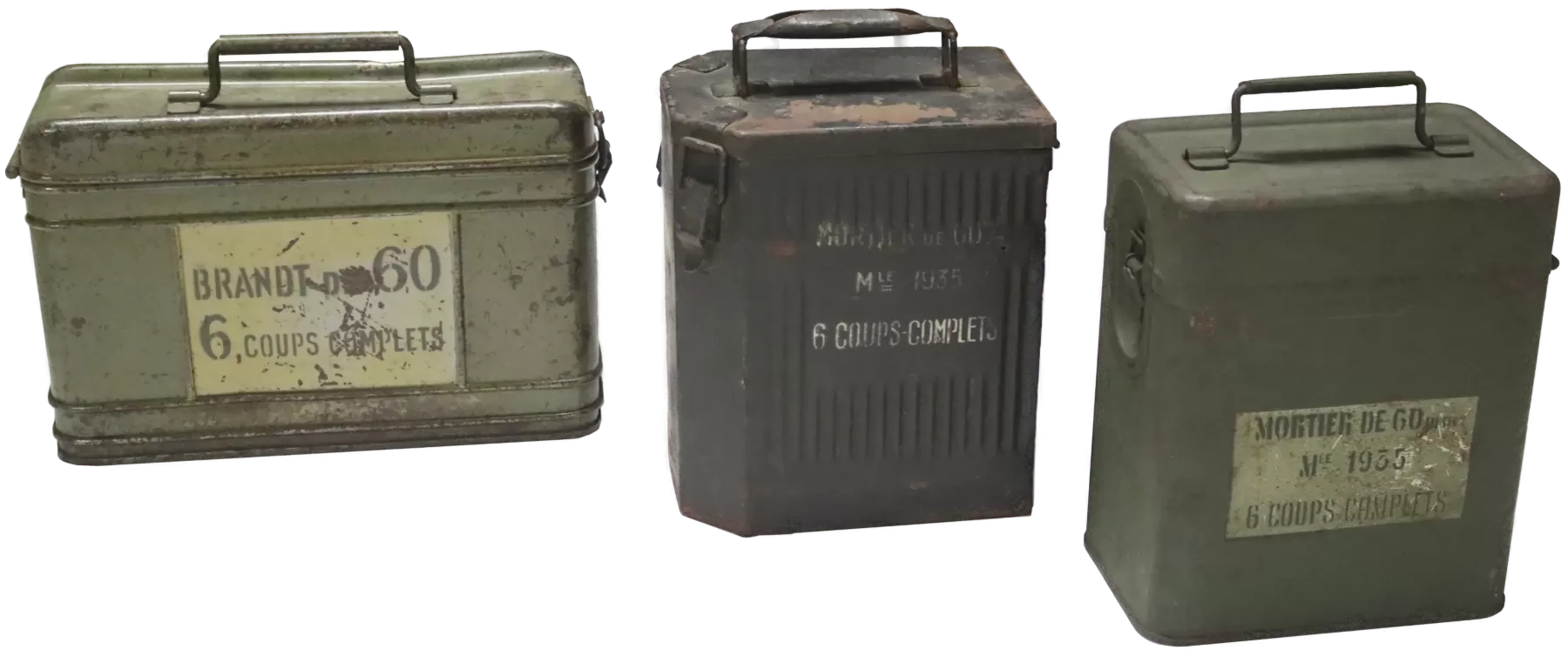

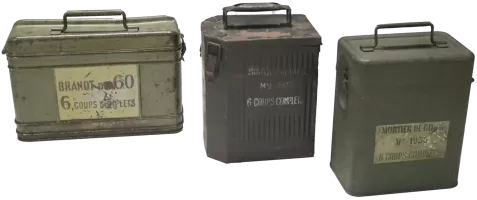

Les 3 types de caisses tactiques de 6 coups complets

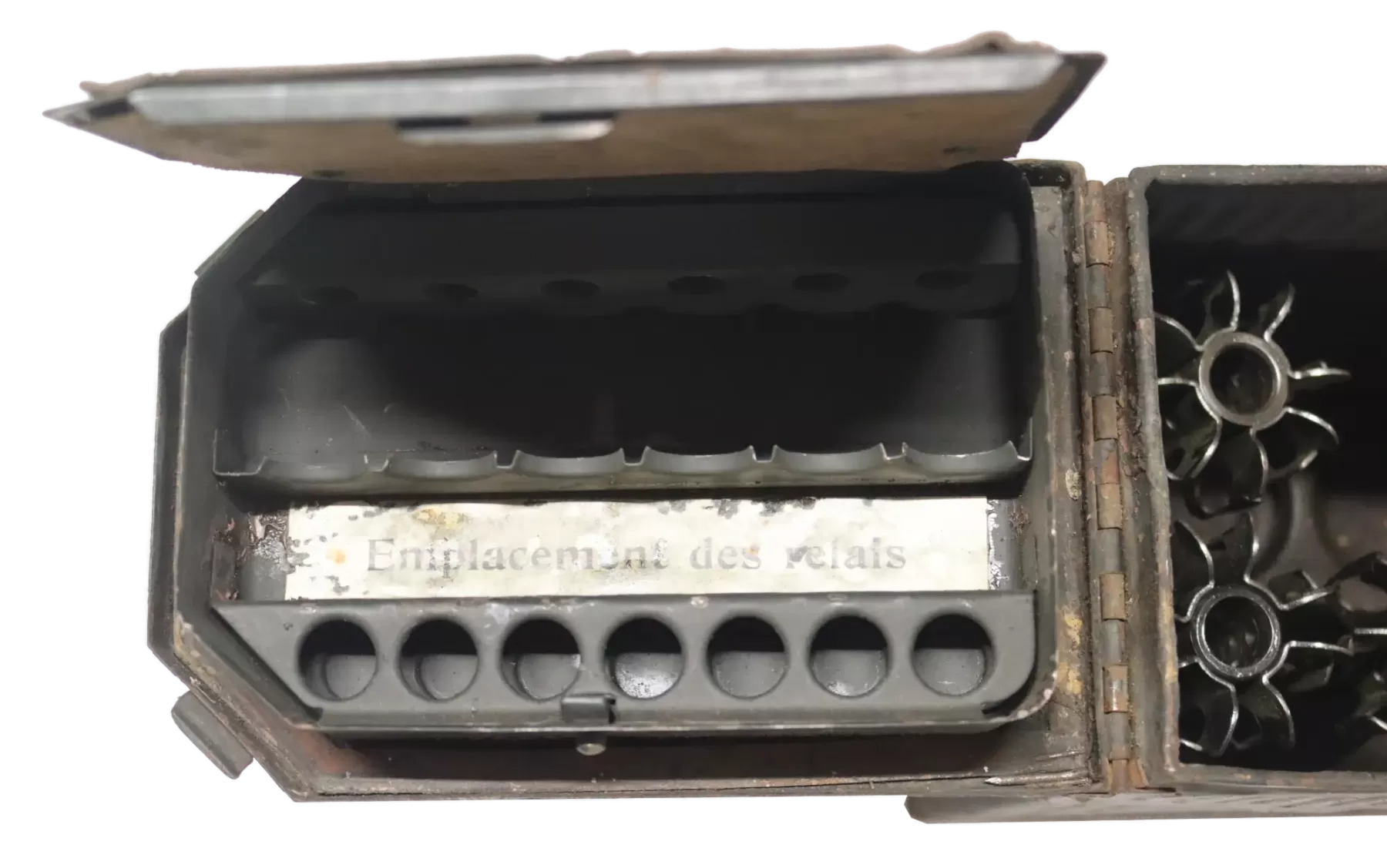

Exemple d’agencement du couvercle intérieur d’une caisse tactique

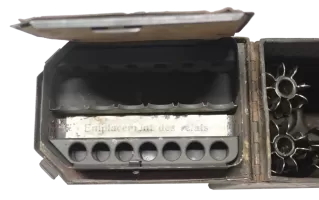

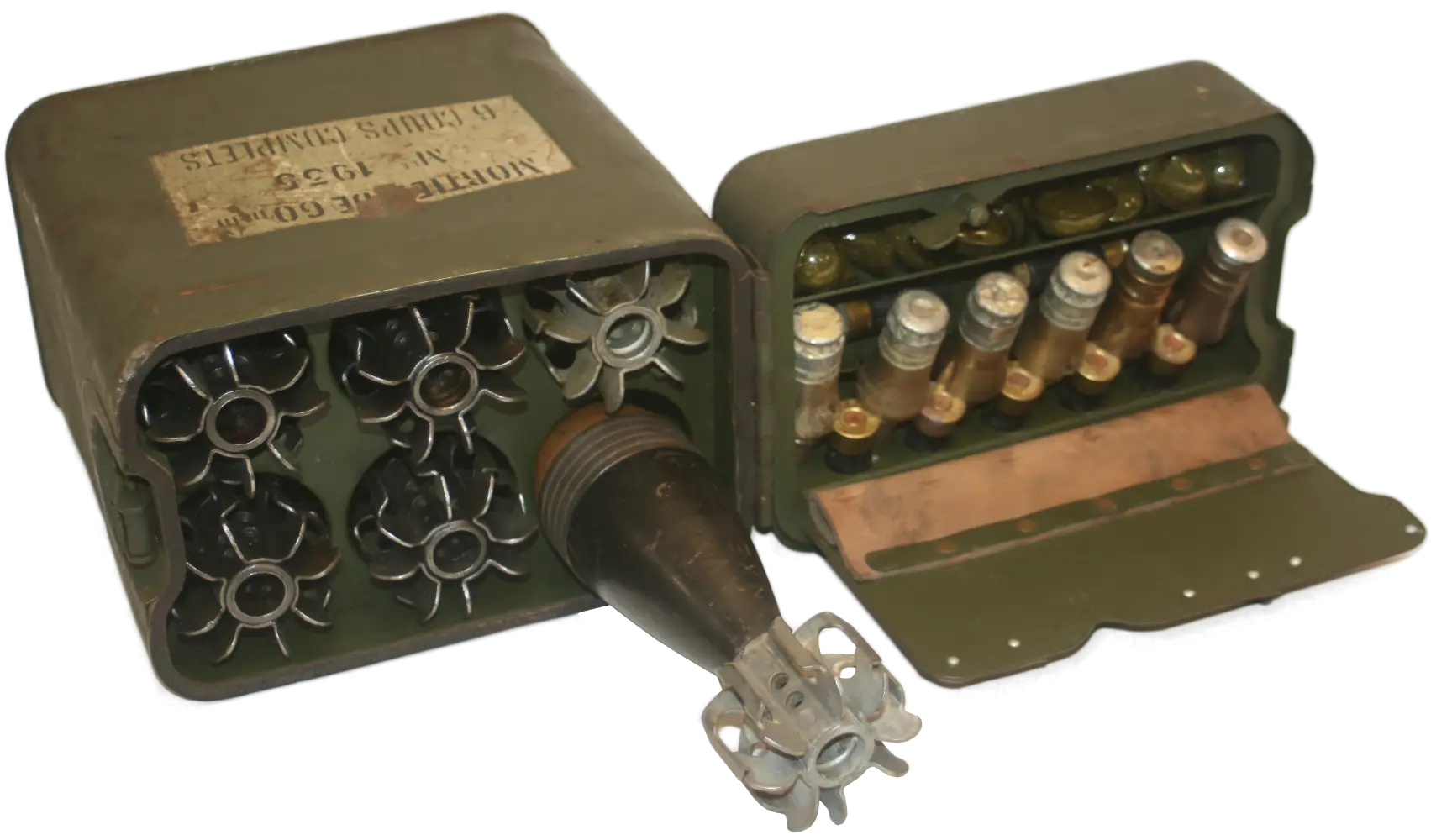

Exemple d’agencement d’une caisse tactique de 6 coups complets - On distingue les relais, fusées, et cartouches (dont une supplémentaire) parfaitement positionnés dans le couvercle.
Le transport des caisses de 30 projectiles en position de combats nécessitait l’emploi d’une camionnette ou chenillette. Cette situation était rare et posait effectivement problème en cas de déplacement ou abandon de la position.

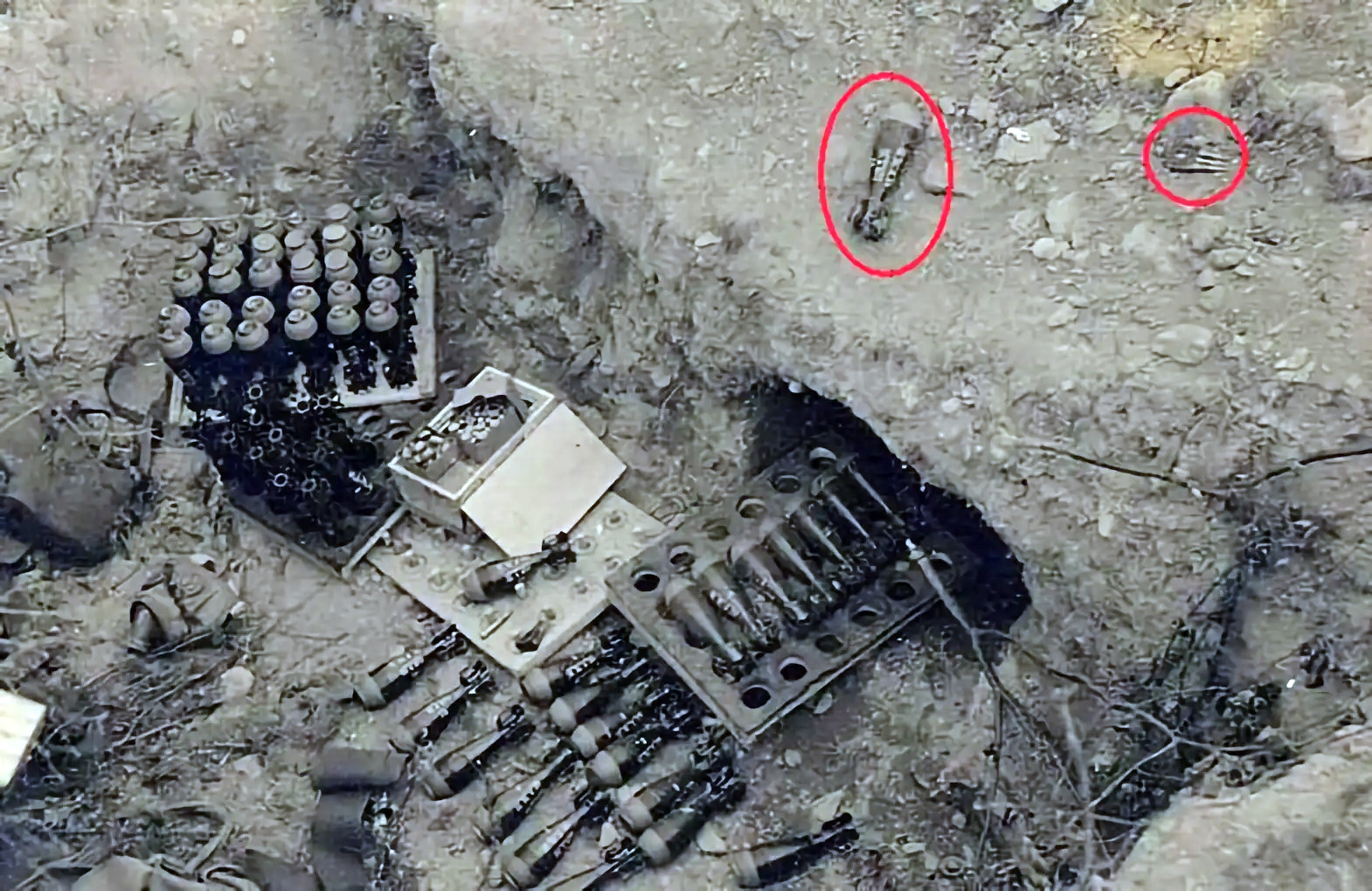

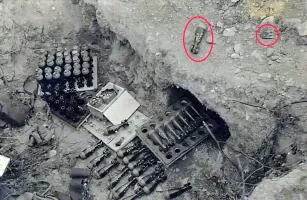

Position de mortier de 60 mm Mle 1935 abandonnée en juin 1940 On note les calages de 2 caisses de 30 projectiles et que l’équipe est armée de mousquetons de 8MM Mle 1916
Rédaction
Eric Klamerek
Sources :
- L’armée de terre française du 10 mai 1940 – Eric DENIS - Editions Economica 2020 - Mai 1940 - Armement des fantassins français – Stéphane FERRARD – Editions ETAI 2010 - GBM - Guerre, Blindés & Matériels N° 133 - 2020 - Aide-mémoire de l’officier de réserve d’infanterie – LCL ARENDT – 16e Edition – 1940 - Instruction provisoire pour la pièce de mortier de 60mm Mle 1935 – tirage d’avril 1940 - documentation Deminest – H&M Bélot
Projectile de 60mm FA Mle 1935 en coupe présentant la préfragmentation intérieure Auteur : Eric Klamerek Collection Eric Klamerek
Cartouches propulsives Auteur : Société Brandt Collection Eric Klamerek
Charges relais Auteur : Société Brandt Collection Eric Klamerek
Fusées V 8-I et 22/28 B Mle 1935 avec sa coiffe d’étain (sans porte-amorce) Auteur : Société Brandt Collection Eric Klamerek
Projectiles de 60 mm FA Mle 1935 amorcés avec chaque fusée Auteur : Société Brandt Collection Eric Klamerek
Projectile de 60 mm FA Mle 1935 d’exercice Auteur : Eric Klamerek Collection Eric Klamerek
Caisse bois pour 30 projectiles de 60 mm FA Mle 1935 Auteur : Eric Klamerek Collection Eric Klamerek
Caisse bois pour 30 projectiles de 60 mm FA Mle 1935 Auteur : Eric Klamerek Collection Eric Klamerek
Caissette bois renfermant les cartouches et les relais Auteur : Eric Klamerek Collection Eric Klamerek
Caisse bois pour 96 fusées détonateur percutantes Auteur : Eric Klamerek Collection Eric Klamerek
Les 3 types de caisses tactiques de 6 coups complets Auteur : Eric Klamerek Collection Eric Klamerek
Exemple d’agencement du couvercle intérieur d’une caisse tactique Auteur : Eric Klamerek Collection Eric Klamerek
Exemple d’agencement d’une caisse tactique de 6 coups complets - On distingue les relais, fusées, et cartouches (dont une supplémentaire) parfaitement positionnés dans le couvercle. Auteur : Eric Klamerek Collection Eric Klamerek
Position de mortier de 60 mm Mle 1935 abandonnée en juin 1940
On note les calages de 2 caisses de 30 projectiles et que l’équipe était armée de mousquetons de 8MM Mle 1916. Auteur : Inconnu Web Droits réservés
Auteur : Eric Klamerek Collection Eric Klamerek
