PAS du ROC

( Ouvrage d'artillerie )









Secteur Fortifié
SFS - SF Savoie

Sous Secteur
Moyenne Maurienne

Quartier
Cols du Sud

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
MODANE (73500)

Lieu-dit / Parcelle

Coordonnées
45.142724 - 6.653204

Validité information
Verifié

Niveau de réalisation en 1940

Etat actuel

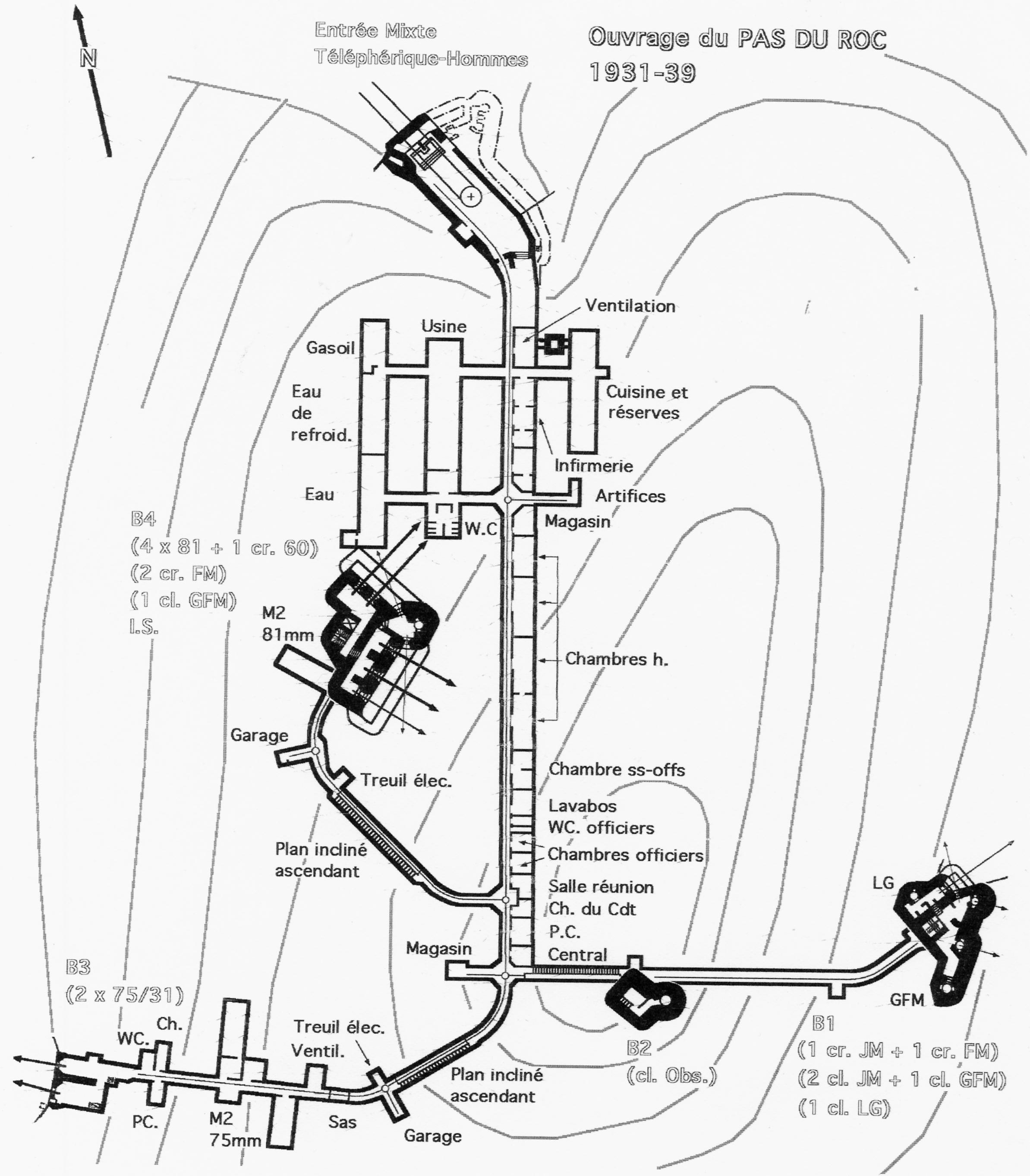

Plan sommaire








Notes et informations



ARMEMENT, Artillerie


L'armement d'artillerie de l'ouvrage du Pas du Roc est le suivant :
- 2 mortiers de 75 Mle 31,
- 4 Mortiers de 81 Mle 32,


ARMEMENT, Infanterie


L'armement d'infanterie de l'ouvrage du Pas du Roc est le suivant :
- 1 Mortier de 50,
- 1 créneau JM,
- 2 cloches JM,
- 2 cloches GFM type A,
- 2 créneaux FM de défense des fossés. Un troisième était prévu pour protéger le JM du B1 mais ne sera pas réalisé.

L'ouvrage devait également compter une cloche Lance Grenade , une cloche GFM et 3 créneaux FM pour le bloc entrée. Ces équipements non pas été installés.


CONSTRUCTION, Cartouche ou information constructeur


La construction de l'ouvrage du Pas du Roc est confié à la Société Proven


CONSTRUCTION, Cout


Le cout de la construction total est estimé à 12,15 millions de francs. 6,7 MF ont été dépensés par le Génie fin 1938, et le "reste à faire" est de 2,85 MF hors armements et munitions. Le coût final a été d'environ 10 MF incluant l'armement mais pour un ouvrage inachevé.

Source : SHD - Carton 7N3847


CONSTRUCTION, Description


L'ouvrage compte quatre blocs actifs et un bloc entrée (téléphérique et hommes) qui ne sera jamais achevé.

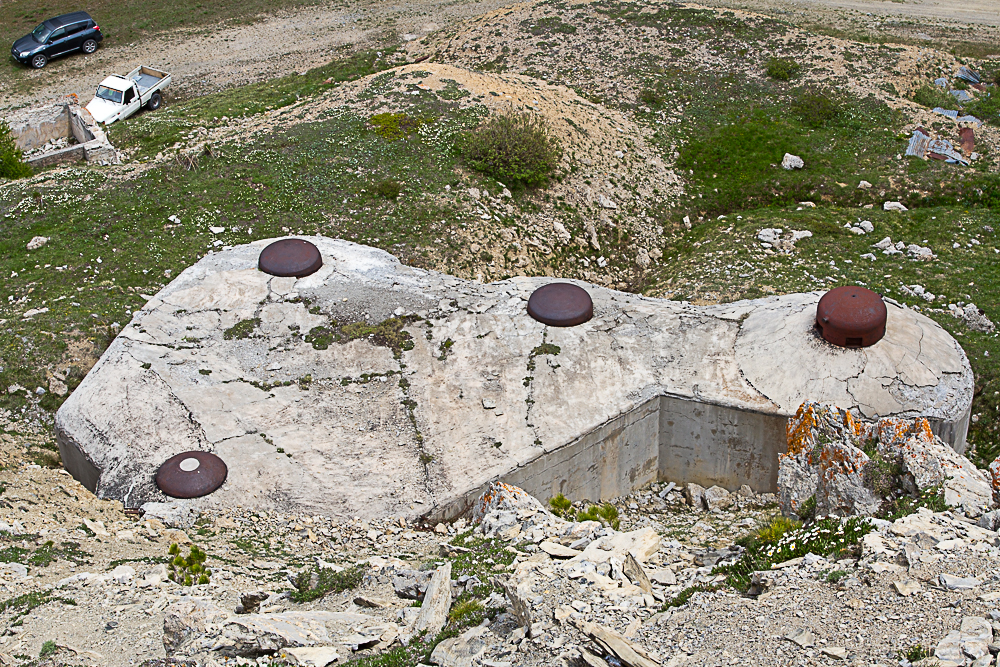

Bloc 1 (ex-bloc C3 du projet initial):
- 1 créneau pour jumelage de mitrailleuses orienté vers ARRONDAZ
- 2 cloches pour jumelage de mitrailleuses orientée vers le col du FREJUS.
- 1 créneau FM de défense de la façade du JM.
- 1 cloche Lance Grenade (non équipée)
- 1 cloche GFM type A

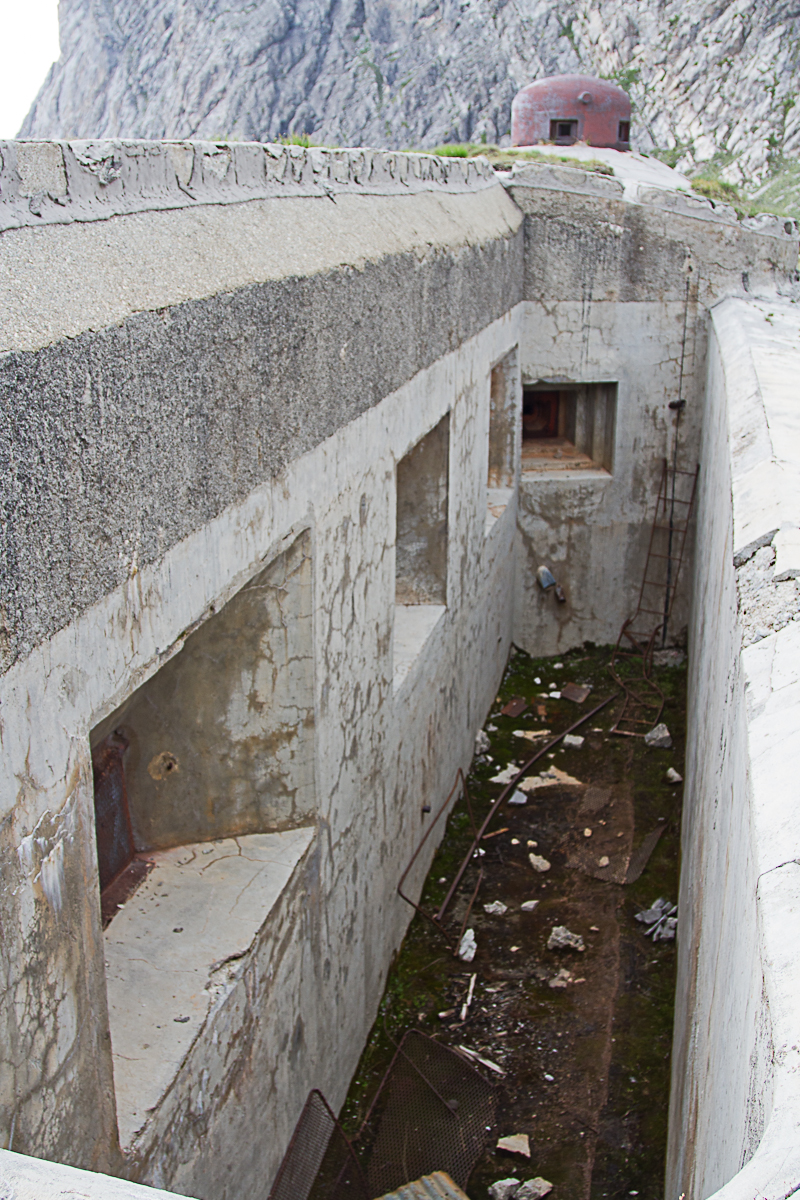

A noter, la présence d'une issue de secours en fond de fossé diamant.

Le plan incliné ascendant menant aux blocs 1 et 2 n'a jamais été équipé de son funiculaire.

Le bloc 2 :
- Une cloche observatoire VDP
- un créneau optique vers l'ouvrage d'ARRONDAZ

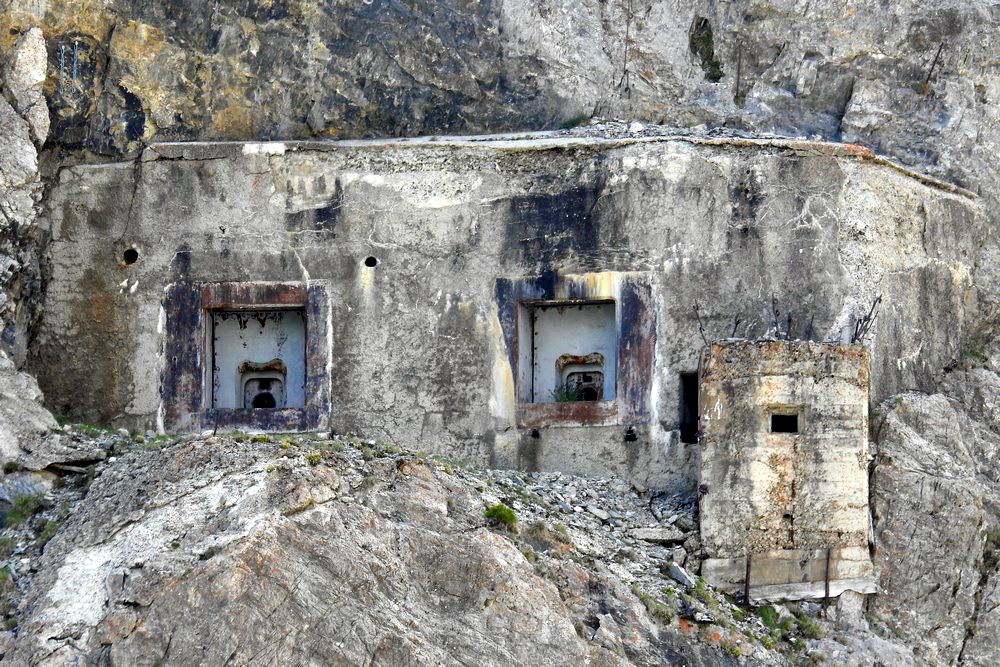

Le bloc 3 (ex-bloc C2 du projet initial) :

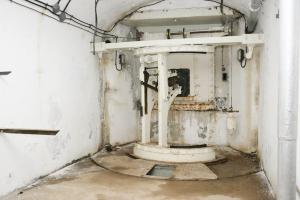

- 2 Mortiers de 75 mm mle 31, flanquant vers le LAVOIR. Les deux pièces ont un axe décalé de 8° rentrant.
- Une guérite extérieure bétonnée pour FM de défense rapprochée accessible depuis l'issue de secours du bloc

Le bloc 4 (ex-bloc C1 du projet initial) :

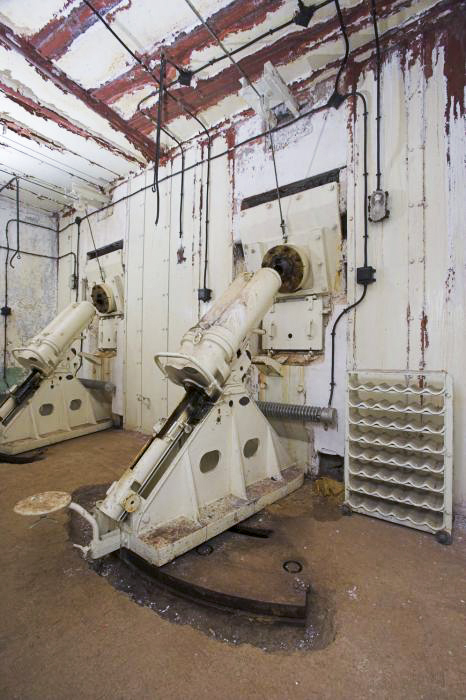

- 4 créneaux pour mortiers de 81 mm Mle 1932 en flanquement vers ARRONDAZ et frontaux vers le col de Fréjus.
- 1 créneau pour mortier de 50 mm (initialement prévu en 60 mm mais non livré)
- 2 créneaux FM de défense des fossés et abords
- 1 cloche GFM type A
Une issue de secours débouche en fond de fossé sous les mortiers "ARRONDAZ".

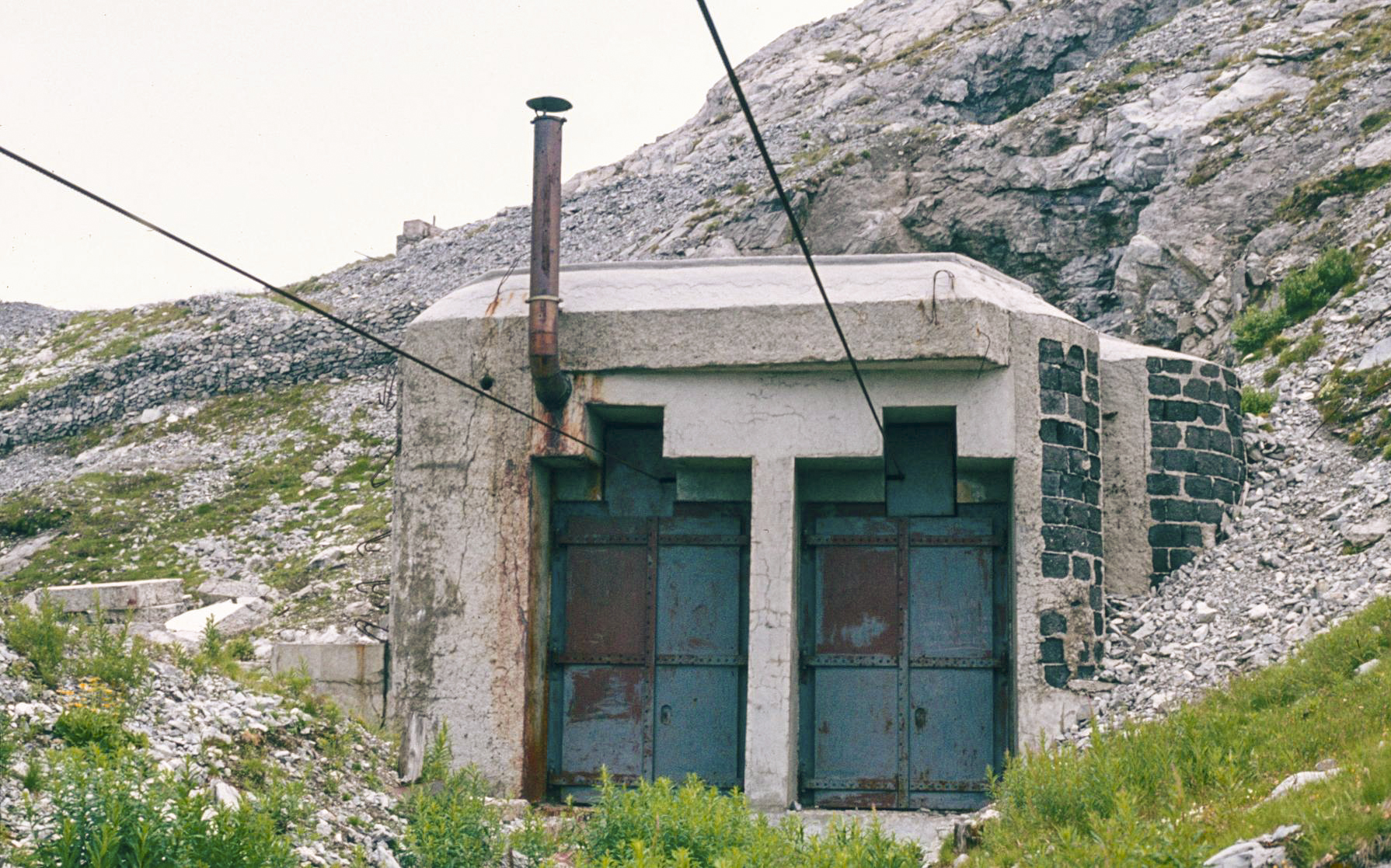

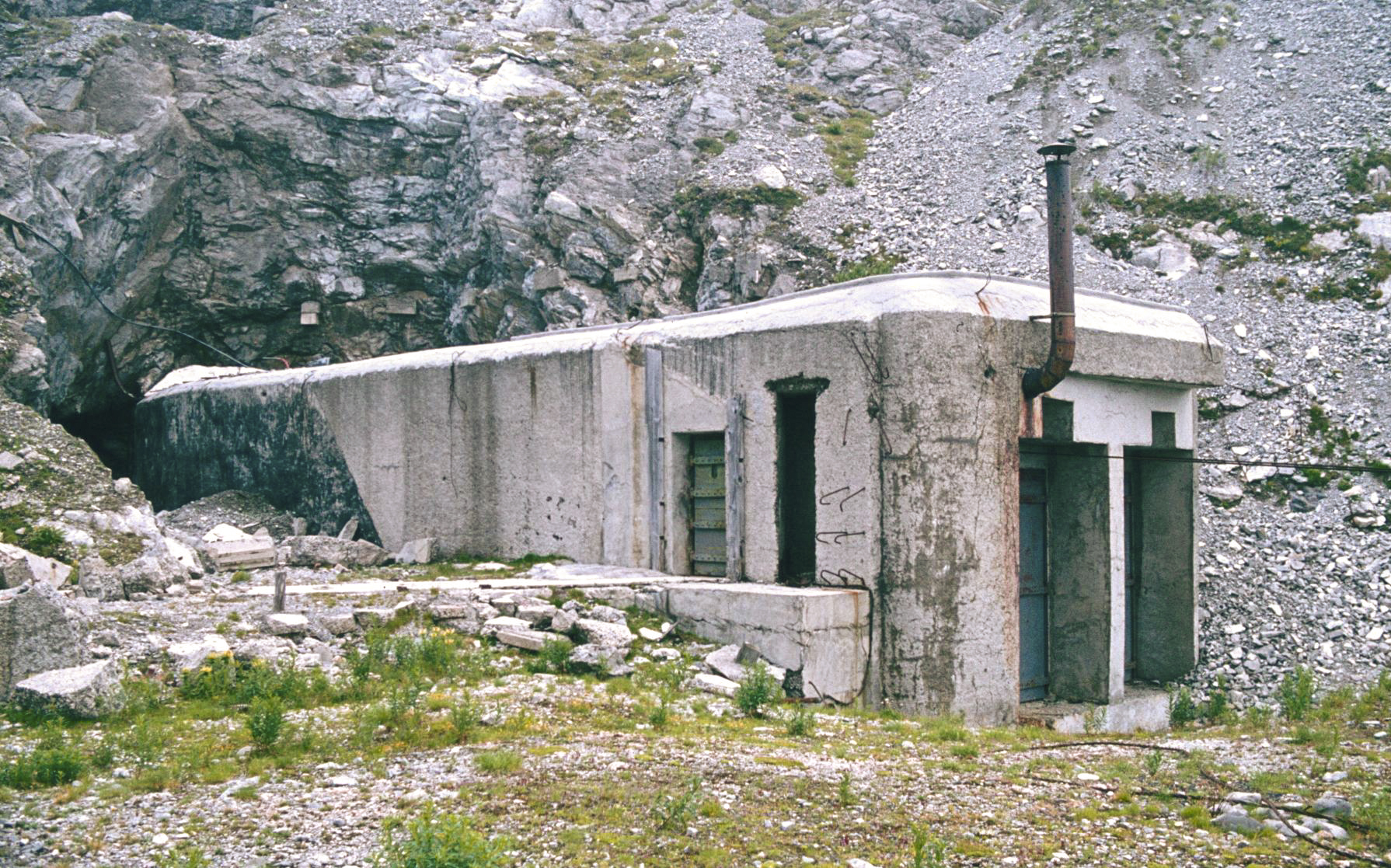

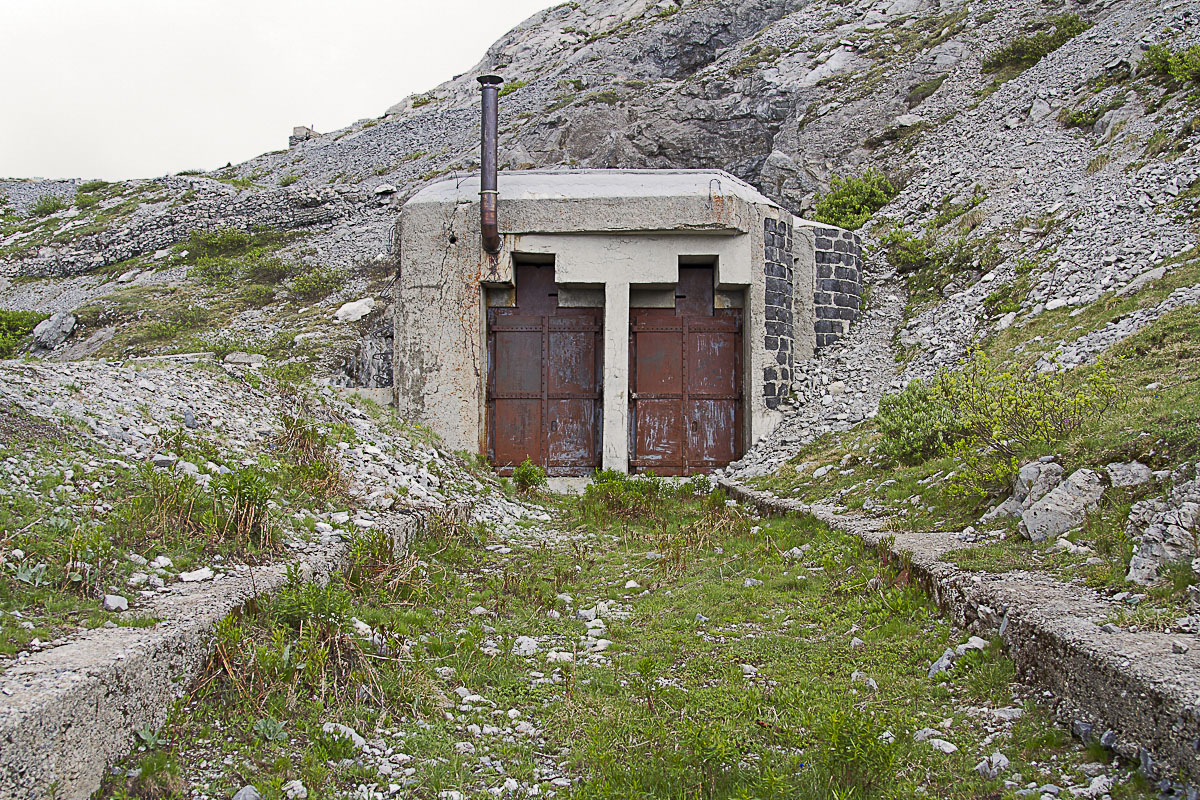

Le bloc Entrée Mixte:

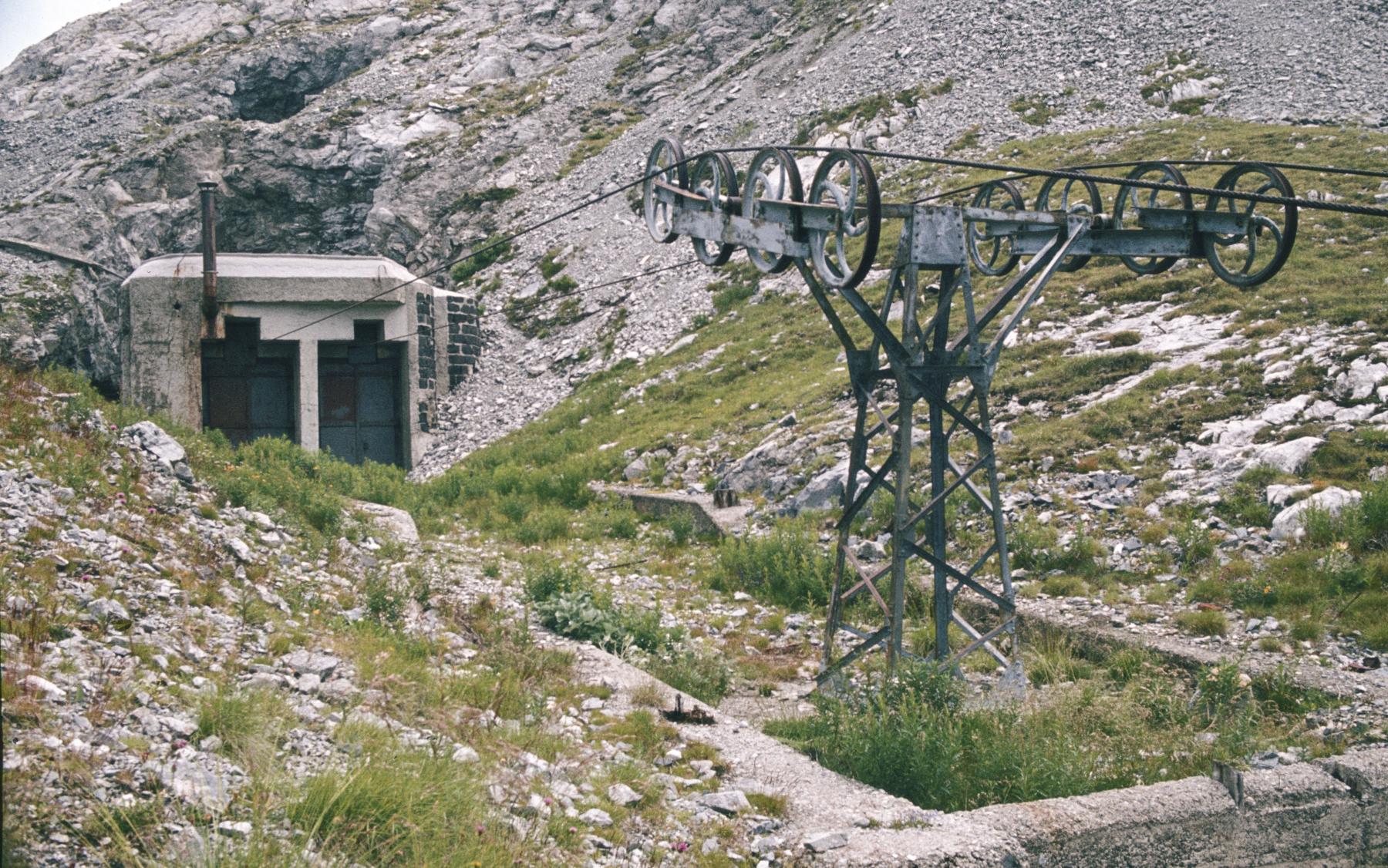

L'ouvrage est ravitaillé par camions (trois mois par an...) ou par le téléphérique militaire le reliant à la station basse de Pont Nuaz.

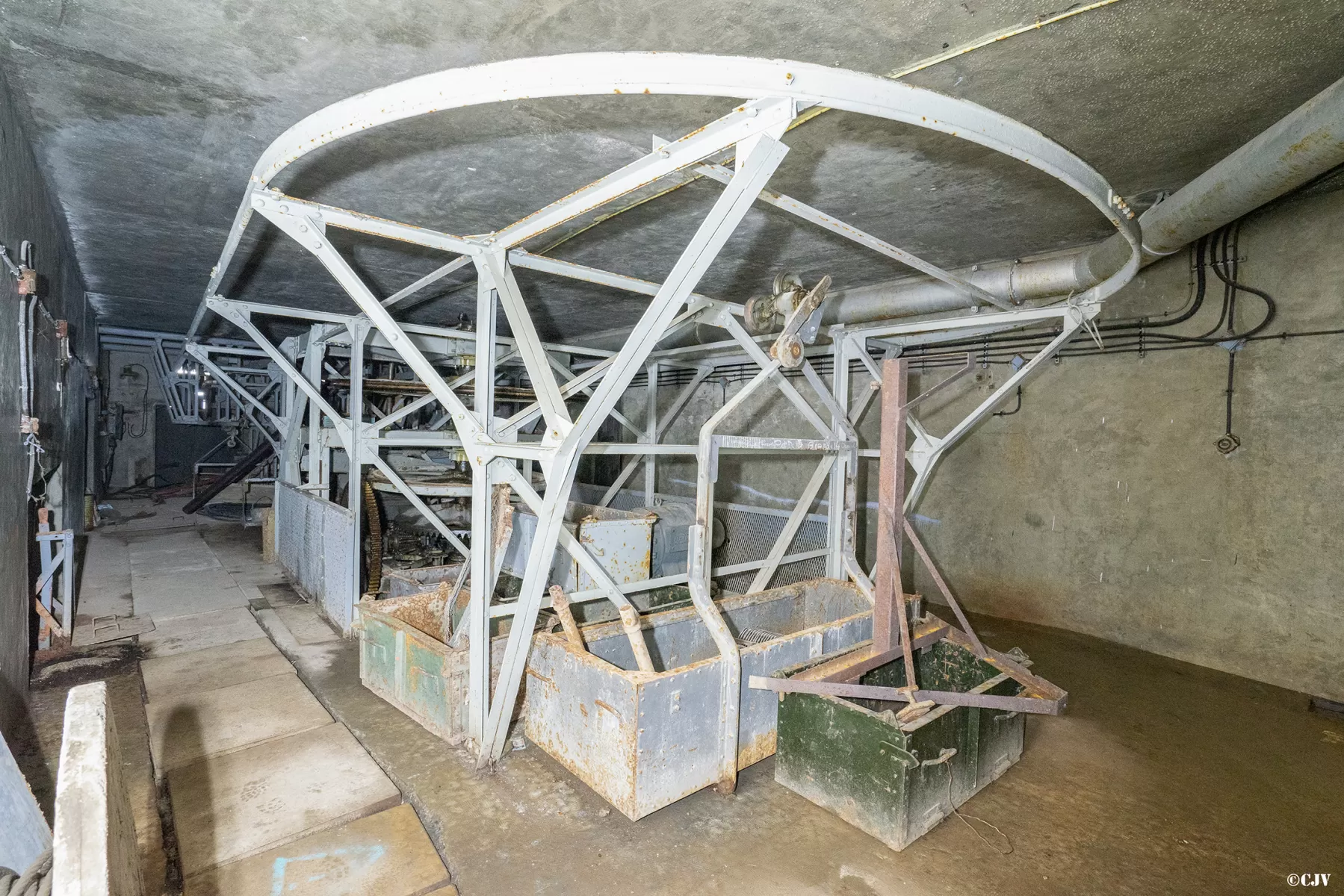

La station haute du téléphérique est abritée dans l'entrée mixte.

Cette entrée est totalement inachevée en 1940, et non équipée d'éléments défensifs. Elle aurait été équipée d'un cloche GFM et de 3 créneaux FM.


CONSTRUCTION, Mission, ou Fonction de l'objet


L'ouvrage flanque les ouvrages du LAVOIR et d'ARRONDAZ. Deux de ses 81 sont à tir frontal vers le col du Fréjus.

Le bloc 1 , couverture d'infanterie des cols d'ARRONDAZ et du Fréjus
Le bloc 3, couverture d'artillerie de l'ouvrage du LAVOIR et de la route du Fréjus.
Le bloc 4 couverture (mortiers) du col du Fréjus et de l'avant poste ainsi que du col d’ARRONDAZ


DENOMINATION, Indicatifs et n° d'abonné


L'indicatif de la cloche VDP du bloc 2 est O3, tactiquement rattachée à l'ouvrage lui-même.


EFFECTIF, Commandement et/ou unité


L'effectif théorique est de 5 officiers et 167 hommes du 81° BAF, de la 14° puis 54° Bie du 164° RAP et du 4e Génie.

Commandant de l'ouvrage:
- Cdt CHANSON (Génie)

Commandant l'artillerie :
- Cne SCARAMIGLIA jusqu'au 10 juin 40
- Lt CASTELLI ensuite

Commandant l'infanterie :
- Lt puis Cne MONTAZ
- Lt MOLLARET

Bloc1 :
- Lt BACCARD

Bloc 2 :
- Lt BORDERIER

Bloc 3 :
- Lt DIEUDONNE

Bloc 4 :
- Lt KARCHER

Entrée mixte :
-?

Du fait des conditions climatiques rendant difficiles les constructions en altitude, à la déclaration de guerre l'ouvrage n'est qu'un vaste chantier.

Pour pouvoir continuer les travaux, c'est le Cdt Chanson qui dirigeait le chantier qui prend le commandement de l'ouvrage , ce qui en fait le seul gradé du Génie commandant un ouvrage de la Ligne Maginot.

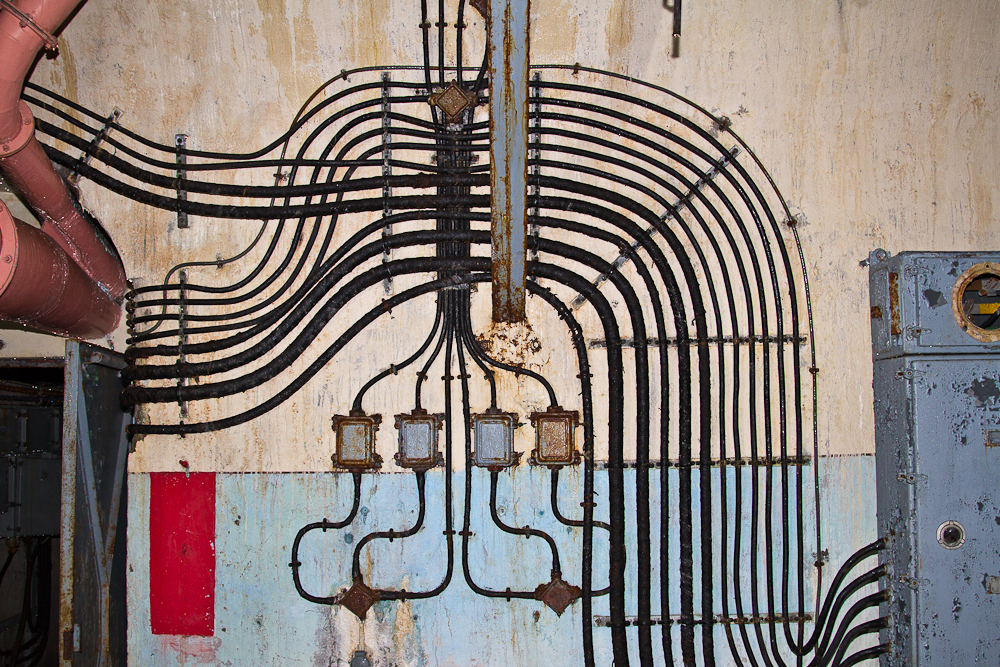

EQUIPEMENT, Electrique


Alimentation électrique du temps de paix est assurée par une ligne aérienne depuis Modane. Cette ligne dessert également l'ouvrage du LAVOIR

En cas de coupure de cette ligne, l'usine electrique de l'ouvrage est destinée à prendre le relais.

Cette usine est équipée de 2 groupes électrogènes à moteur 3 cylindres Alsthom de 54 Cv avec alternateur Alsthom délivrant 48 KW et d'un groupe electrogéne auxilliaire CLM 1PJ 65 de 8cv.

Quatre groupes était initialement prévus mais seuls deux seront effectivement installés

Le fonctionnement du téléphérique est assuré soit par un moteur électrique alimenté depuis l'usine de l'ouvrage, soit lorsque l'usine électrique ne fonctionne pas (temps de paix, maintenance ou avarie) par un moteur CLM 285 de 32 CV installé au niveau de la recette haute du téléphérique dans l'entrée mixte.


EQUIPEMENT, Hydraulique


L'alimentation en eau de l'ouvrage se fait par captage d'une source située à prés de 500m de l'ouvrage et l'eau est acheminée par une conduite enterrée


EQUIPEMENT, Transmissions


L'ouvrage était relié par deux cables enterrés 6 paires au réseau téléphonique de la fortification. L'un de ces cables part en suivant le tracé de la ligne du téléphérique vers la chambre de coupure de PONT NUAZ, le second vers ARRONDAZ

L'ouvrage disposait par ailleurs d'un poste émetteur-récepteur ER 50 F.


EQUIPEMENT, Ventilation


L'ouvrage du PAS du ROC présente la particularité d'être dépourvu de systéme de filtrage de l'air. Il avait été estimé qu'une attaque par gaz à cette altitude était impossible et seul un systéme de ventilation classique a été mis en place.

Une prise d'air de secours a cependant été ajoutée par prudence sous le radier de l'issue de secours du bloc 3 pour parer à une indisponibilité de la prise d'air de l'entrée mixte.


ETAT ACTUEL , Etat - utilisation actuelle


2015 : l'ouvrage est propriété privée et est maintenant sécurisé et interdit d'accès.


HISTORIQUE, Chronologie


Au cours des combats de juin 1940, l'ouvrage du PAS du ROC a été particulièrement visé.

L'artillerie de campagne italienne a bombardé les blocs, et plus spécialement le bloc 1, sans résultat. Le 24 juin, l'infanterie profitant des angles morts et du brouillard, parvint jusque sur les superstructures : les ouvrages voisins (LAVOIR, SAPEY et ARRONDAZ), ainsi que l'artillerie de position, effectuèrent alors un violent tir d'épouillage, achevé par une sortie à la grenade de la garnison.

De leur coté, les mortiers du PAS du ROC furent d'un grand secours pour dégager les PO d'ARRONDAZ et l'AP du FREJUS, eux aussi attaqués par l'infanterie, ainsi que pour interdire le vallon du Fréjus quand la visibilité le permettait.

Blessé au cours des premiers bombardements, le Cne CHANSON est évacué sur l'hôpital de St Jean de Maurienne , il sera de retour dans la nuit du 22 au 23.

En septembre 1944, l'ouvrage est pris par les FFI, mais perdu dans une contre-attaque allemande. Les allemands conservent le PAS du ROC, bien que désarmé suite à l'armistice du 25 juin 1940. L'ouvrage sert d'abri face aux troupes francaises installées au LAVOIR, d'observatoire, de position de mortiers, et de cantonnement. Il ne sera évacué qu'à la fin avril 1945 avec le repli de l'armée allemande.

Source : www.savoie-fortifications.com


HISTORIQUE, Construction


1932 :

L'avant-projet de l'ouvrage (n° 876/S) est émis le 29 Décembre 1931 par la Direction du Génie de Grenoble. Cette version est déjà un projet amendé par rapport au projet initial. Encore assez général, cet ensemble de documents est largement commenté par la CORF, la STG, l'ITTF... et finalement approuvé sous réserves le 22 Février 1932 (DM 744 2/4 S) avec une liste de 10 pages de corrections, commentaires et modifications. A ce stade, les plans de détail des blocs ne sont pas encore définis, mais les travaux de percement des galeries ont déjà débuté.

Le premier bloc à être défini est le bloc C1 (casemate 81 et Mo50 - futur bloc 4). Le projet 565/S de Grenoble est envoyé le 6 Juin 1932 pour commentaires et approuvé formellement en Juillet 1932. Les échanges dans ce cadre mettent en évidence le traitement imparfait de la protection propre de l'ouvrage (plans de feux des cloches GFM et LG et créneaux de Mo50) sujet qui devra être revu en fin d'approbation de l'ensemble des blocs.

Le projet de bloc observatoire est traité ensuite. Son projet (828/S du 5 Aout 1932) ne soulève pas d'objections majeures. Il est approuvé le 7 Septembre 1932 (DM 3928 2/4 S).

Le chantier de construction débute à la belle saison 1932 par le percement des locaux souterrains. Les chantiers ne pouvant se dérouler à cette altitude que pendant 4 à 5 mois par an, l'avancement est très lent.

1933 :

Le projet du bloc C2 (mortiers de 75/31 - futur bloc 3) est émis le 19 Janvier 1933 (projet 90/S). La CORF demande le rajout d'un PC de bloc - non prévu initialement - et fait remarquer que l'orientation du bloc ne permet pas la couverture des dessus du LAVOIR. Le créneau du 75/31 de gauche sera donc décalé de 8° vers la droite pour permettre cette couverture. Le coût prévisionnel de l'ensemble dépassant le budget de 250.000 F pour ce bloc, la CORF suggère une revisite du degré de protection - logique pour un bloc de revers - pour économiser le dépassement de 28.000 F. L'approbation ministérielle du projet de bloc intervient le 2 Mars 1933 (DM 958 2/4 S).

Au 1er Avril 1933, le degré d'avancement des travaux est estimé à 36% pour ce qui est des terrassements intérieurs et extérieurs. Aucun bétonnage ni maçonnage intérieur n'a été réalisé.

En juin suivant, le bloc C3 (futur bloc d'infanterie B1) vient sur la table. Si l'ajout d'une cloche LG imprévue sur le projet initial de 1931 ne pose pas question dans un contexte d'amélioration de la défense propre de l'ouvrage, le surcout du bloc entraine la suppression du 2e jumelage de flanquement vers ARRONDAZ. La chambre de tir sera donc à jumelage unique. Pour une raison inconnue, le créneau FM prévu pour protéger la façade de cette chambre de tir - pourtant approuvé en 1933 - ne sera pas réalisé. Le projet amendé du bloc C3 est approuvé le 17 Juillet 1933 (DM 4301 2/4 S).

1934 :

La conception de détail du téléphérique Pont Nuaz-Ouvrage, dont l'avant-projet de principe date d'Avril 1934 et a été approuvé le 29 Mai 1934, est lancée tardivement en Mars 1935. La station basse est approuvée en Mai 1935, alors que la conception de la station haute (et entrée de l'ouvrage !) n'a seulement débutée dans le détail qu'à ce même moment.

Au 1er Octobre 1934, l'ouvrage est estimé à un taux global d'avancement de 27%, faisant de lui l'ouvrage le moins avancé du sous-secteur. L'estimation d'alors le voit finalisé - avec un optimisme certain - fin 1936...

1935 :

Chose assez peu connue, un bloc supplémentaire est discuté au même moment dans le cadre de ce projet de téléphérique. Deux versions (Projet 760/S et 877/S des 1 Avril et 10 Avril 1935 respectivement) sont soumises par le Génie de Grenoble pour protéger spécifiquement le dernier pilône haut du téléphérique (Pilone 8), situé 30 mètres en arrière de l'entrée téléphérique et donc dans la dispersion de coups d'artillerie provenant d'Italie et visant l'entrée. La version la moins couteuse est sélectionnée (version 1), pour un total de 200.000F, contre l'avis de la CORF, qui la considère peu protectrice au final. Pour économiser encore des coûts, le SMF (Service du Matériel des Fortifications) s'engage à concevoir des portes pour téléférique identiques pour les deux recettes et ce bloc de protection. L'ITTF propose de rajouter - sans surcout... - un fossé en avant de la porte Est pour tenir compte des objections de la CORF. Ce projet ira jusqu'à une approbation ministérielle en bonne et due forme (DM 3761 2/4 S du 11 Mai 1935) mais ce bloc ne sera cependant jamais construit.

Le bloc d'entrée téléphérique-matériel-hommes et le bloc cheminée sont les derniers éléments de l'ouvrage a être examinés. Le projet est émis le 10 Avril 1935 par la direction de ... Lyon (projet 899/S). Les demandes de modification portent essentiellement sur :
- la ventilation (mise en place de baies pour assurer l'entrée d'air frais quand les portes de la partie "hommes" de l'entrée sont fermées),
- le remplacement du moteur à essence du téléphérique par un moteur à gasoil,
- l'augmentation de hauteur de la salle "téléphérique" pour protéger la mécanique d'arrivée d'un éventuel fléchissement de la dalle de toiture en cas de bombardement (la portée de la dalle est très grande), et
- la correction du tracé de fossé diamant.
L'ensemble de ces modifications seront intégrées dans les plans finaux d'exécution.

L'approbation ministérielle sous réserve de l'Entrée intervient le 21 Mai 1935 (DM 4046 2/4 S). Un rectificatif est issu par la Direction de Lyon le 7 Juin 1935 portant sur l'amelioration des dessus et liaison du bloc cheminée par rocaillage avec le terrain environnant moyennant un épaississement de la dalle de toiture à 1,50 m. Ceci est approuvé à son tour le 28 Juin (DM 5283 2/4 S).

Le chantier est de plus arrêté durant cette année 1935 du fait d'une détente marquée avec l'Italie. Il ne reprendra qu'en 1936.

Au 1er Octobre 1937, l'ouvrage affiche un taux de réalisation global de 60%. Un état des lieux effectué par la Chefferie de Chambéry en Novembre 1938 donne l'ouvrage réalisé à 80% :
- Gros oeuvre achevé à 80% pour les blocs en cours

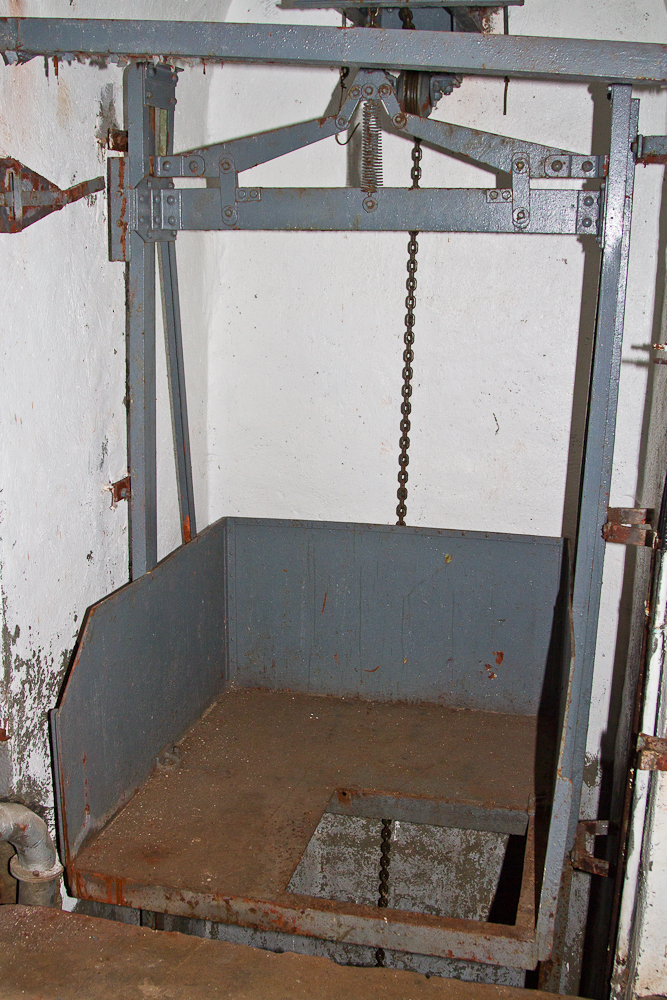

- Aménagement intérieur finalisé à 50%, achevable en 1940. L'usine, la ventilation et l'alimentation en eau sont prévus pour 1939. Les monte-charges et plans inclinés manquants sont ajournés.
- Cuirassements : 50%. Il reste quatre cloches à mettre en place, ainsi que sept créneaux d'infanterie et deux d'artillerie.
- Armement installé à 0%. Aucune arme n'a encore été installée.
- Transmissions : 20%

A mi 1939, cet avancement est de 85%, l'effort étant mis sur l'armement de l'ouvrage.

Au moment de la mobilisation, seuls les blocs d'artillerie, l'observatoire et une partie de l'entrée sont coulés et équipés. Confié à un officier du Génie, le Cdp CHANSON, le chantier redouble d'activité en Octobre 1939, avec la coulée du bloc B1 (qui ne sera pas rocaillé), et l'équipement intérieur.

En Juin 1940, la situation est la suivante:

- L'entrée mixte ( hommes - téléphérique ) était en cours de réalisation et la cloche prévue n'a pas été posée.
- Le bloc d'evacuation des fumées de l'usine ne sera pas coulé et laissera une communication béante vers l'éxtérieur.

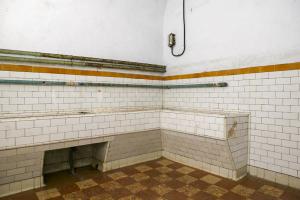

- La cuisine est inachevée et sera improvisée dans les locaux destinés à l'infirmerie alors que la cuisinière électrique 3 feux, 2 fours sera elle installée dans l'usine.
- Les équipements electro-mécaniques du plan incliné menant vers les blocs 1 et 2 n'ont pas été installés

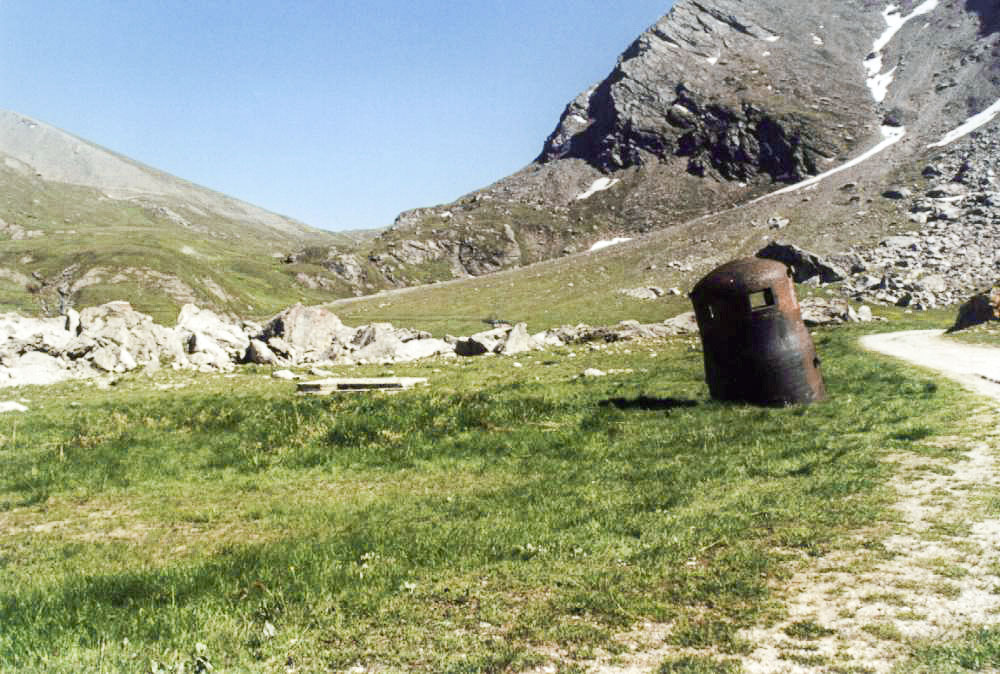

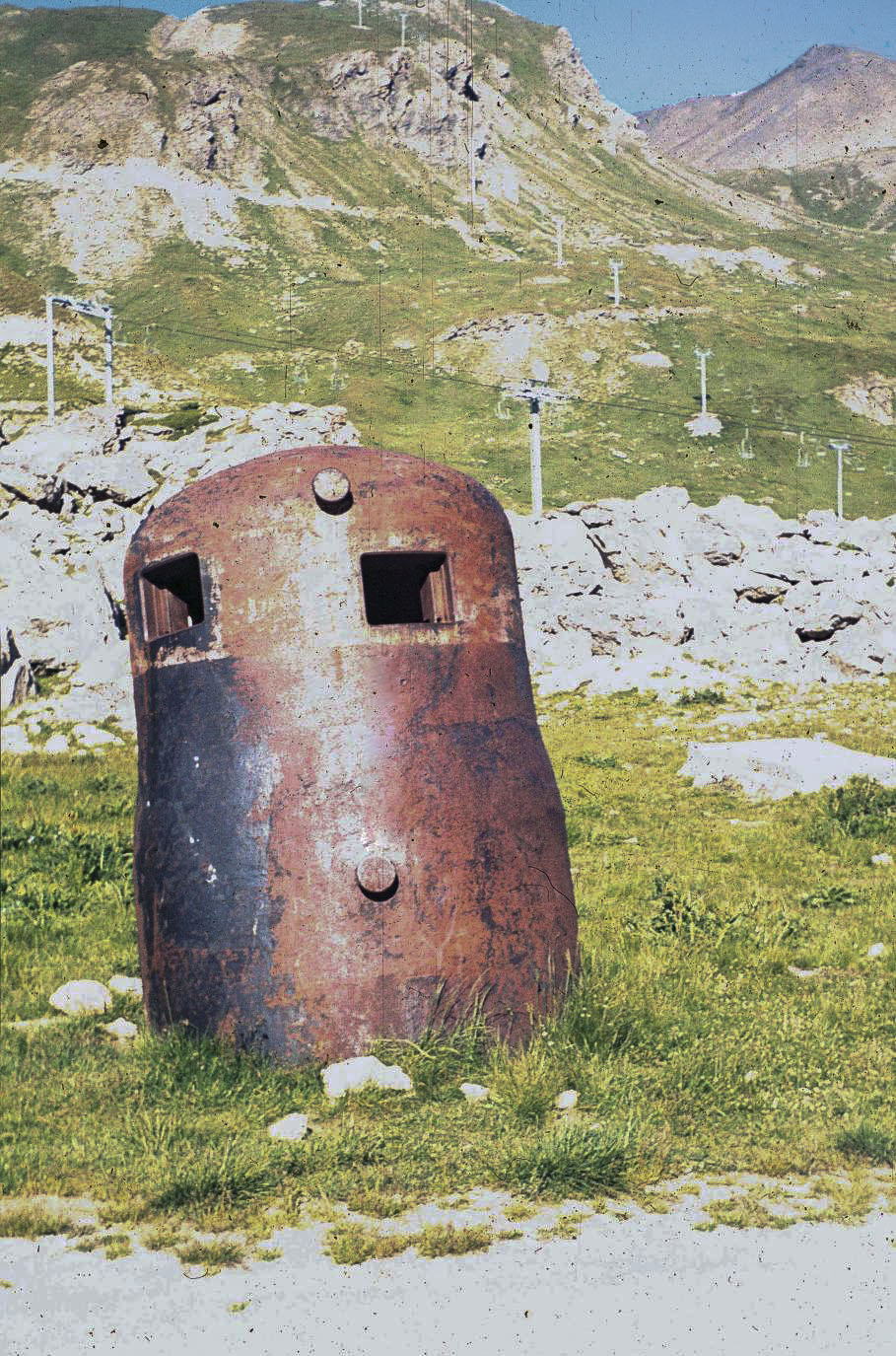

La cloche non posée de l'entrée restera longtemps à proximité de l'ouvrage avant d'être récupérée dans les années 2000 pour être exposée à proximité de l'ouvrage du SAINT-GOBAIN

Sources :
- Dossier d'approbation de l'ouvrage - SHD carton 2 V 245
- Rapports d'avancement des travaux - SHD carton 7N3797 et 7N3847 (avancement travaux)
- Diverses sources en biblio.
