C23 - VIVIER NUTHIAU Ouest
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFMA - SF Maubeuge
Sous Secteur
Hainaut
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
LOCQUIGNOL (59530)
Lieu-dit / Parcelle
Coordonnées
50.243833 - 3.799690
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
La casemate comportait:
- 1 créneau pour canon antichar de 47mm et jumelage de mitrailleuse Reibel.
- 1 créneau pour jumelage de mitrailleuse Reibel,
tous deux orientés à gauche (Nord-Ouest)
- 1 cloche GFM A convertie en type B en 1939 (cloche prototype)
- 2 créneaux FM de défense de porte et de façade.
- 1 créneau pour canon antichar de 47mm et jumelage de mitrailleuse Reibel.
- 1 créneau pour jumelage de mitrailleuse Reibel,
tous deux orientés à gauche (Nord-Ouest)
- 1 cloche GFM A convertie en type B en 1939 (cloche prototype)
- 2 créneaux FM de défense de porte et de façade.
CONSTRUCTION, Description
Casemate CORF simple Mle 1931 à deux étages, flanquant à gauche.
CONSTRUCTION, Mission, ou Fonction de l'objet
Cette casemate fait partie de la ligne construite dans la forêt de Mormal entre 1931 et 1933. Elle assure la flanquement vers l'Ouest de cette ligne.
EFFECTIF, Commandement et/ou unité
Les casemates de la forêt de Mormal sont occupées par les 6e et 7e compagnies du 87e RIF.
GENERALITES, Spécificités
En conformité avec le plan type des casemates Nord, les deux créneaux de la chambre de tir principale sont en échelon refusé, ce qui permet un meilleur défilement.
ETAT ACTUEL , Etat - utilisation actuelle
Comme la casemate d'OBIES, VIVIER-NUTHIAU Ouest est maintenant fermée pour raison de conservation des chauves-souris.
HISTORIQUE, Construction
La cloche de la casemate a servi de terrain d'expérimentation pour tester l'équipement et les procédures pour la conversion des cloches GFM type A en type B par la société Lagache et Glaszmann en Novembre 1939.
Source(s) :
SHD - 7N3792
Source(s) :
SHD - 7N3792
Page n° 10519 mise à jour le 31/08/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

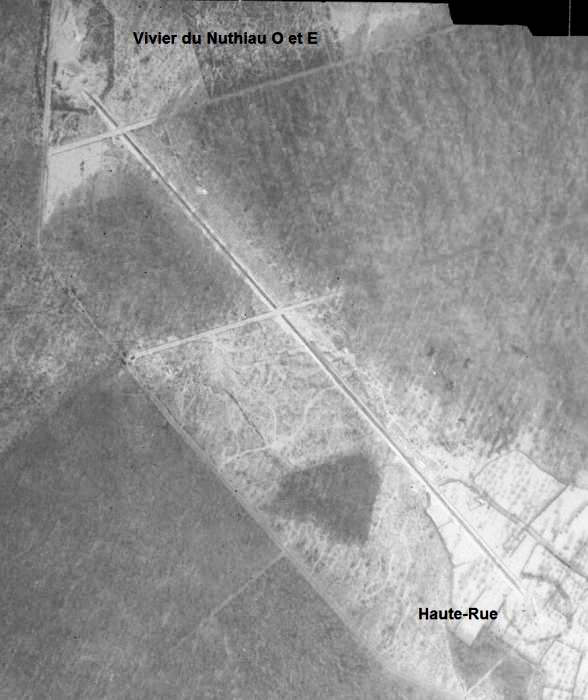

IGN - Géoportail 1940 - remonterletemps.ign.fr
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)
Auteur : IGN - Géoportail 1940 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 29663 - Taille écran 588 x 700 pixels
Prise le 25 janv. 1940 - Déposée le 15/11/2021
Prise le 25 janv. 1940 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu

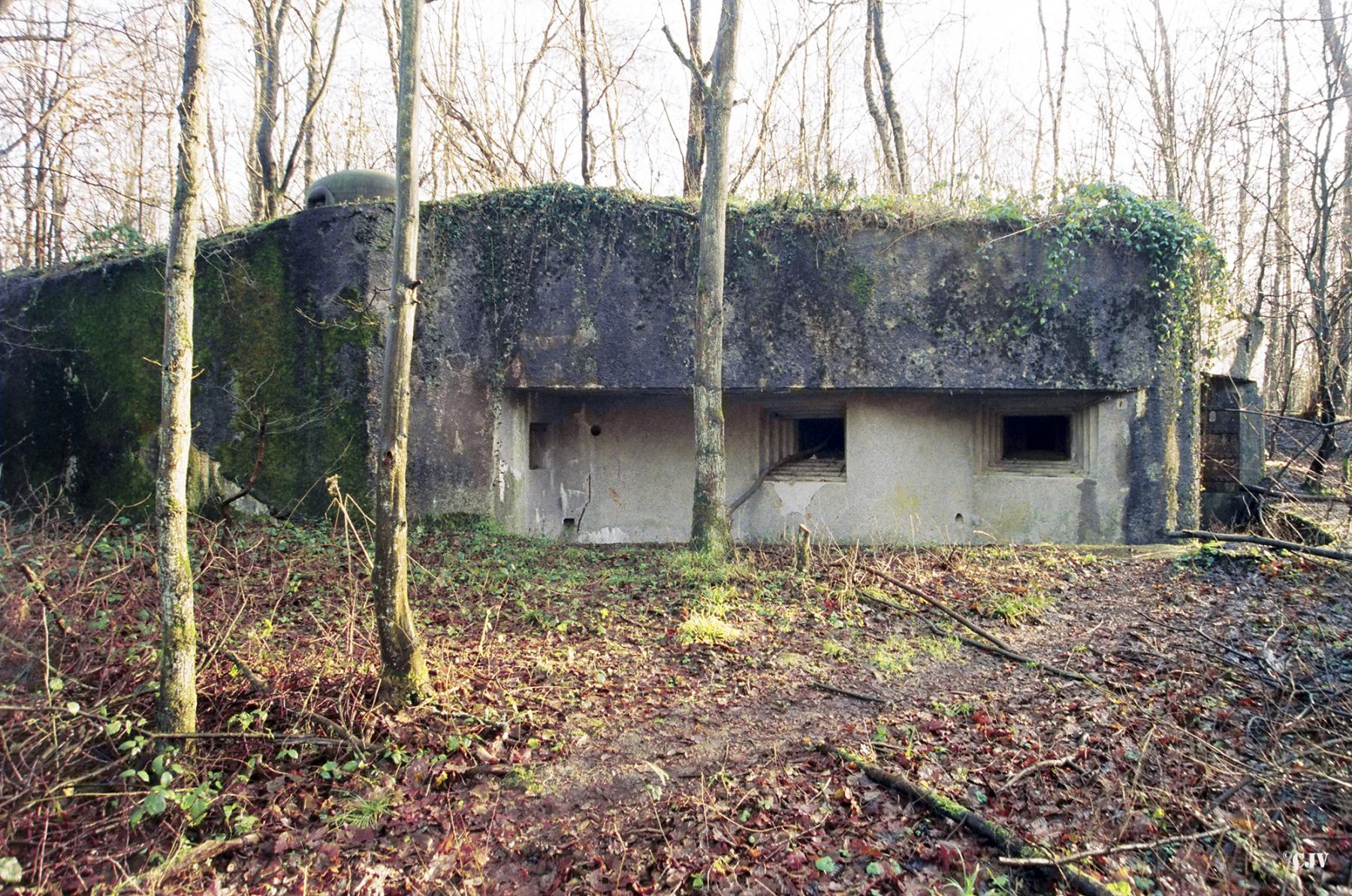

CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 43160 - Taille écran 1800 x 1193 pixels
Prise le 26 déc. 1999 - Déposée le 15/11/2021
Prise le 26 déc. 1999 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)

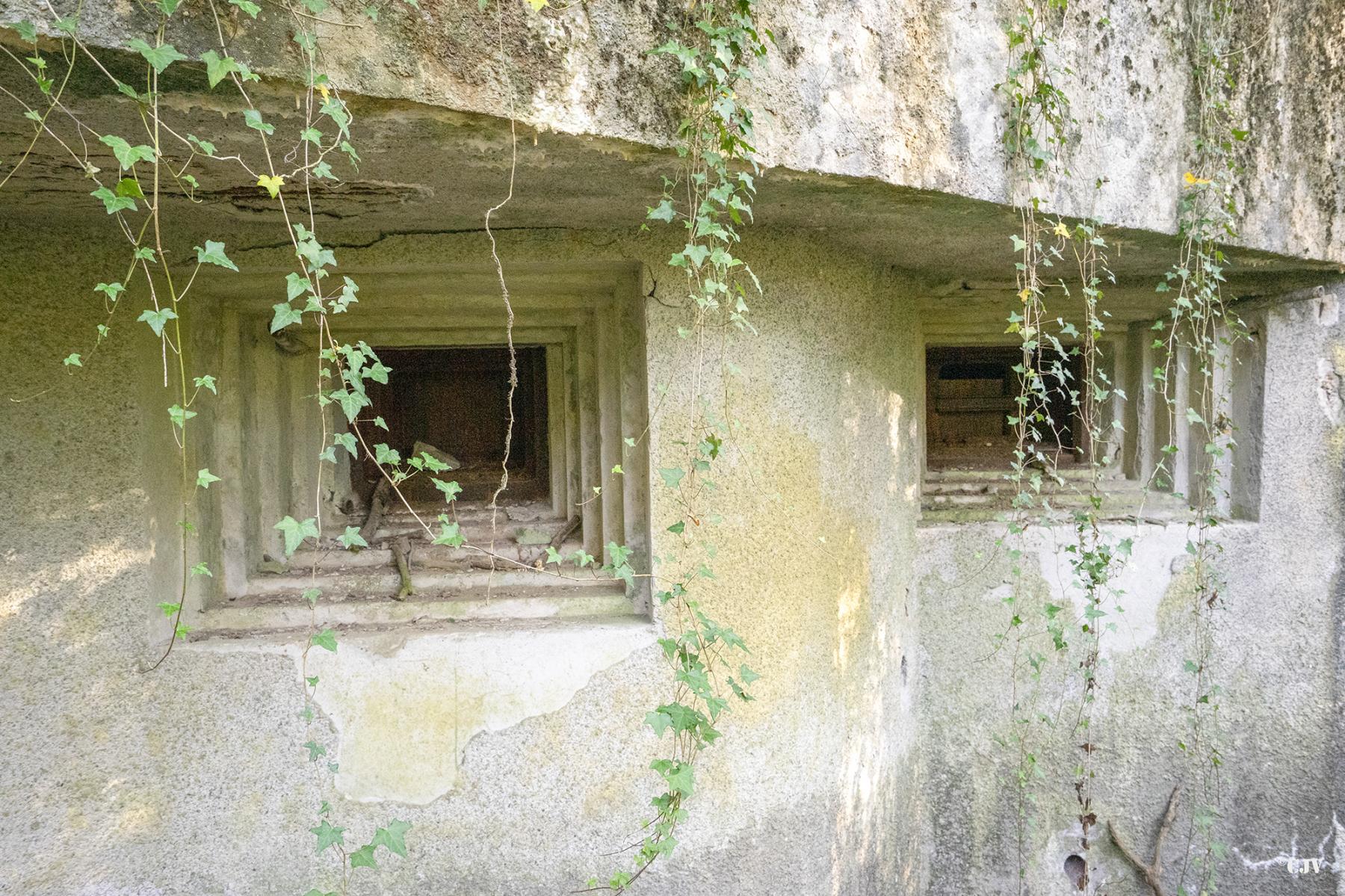

Les créneaux
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103336 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)

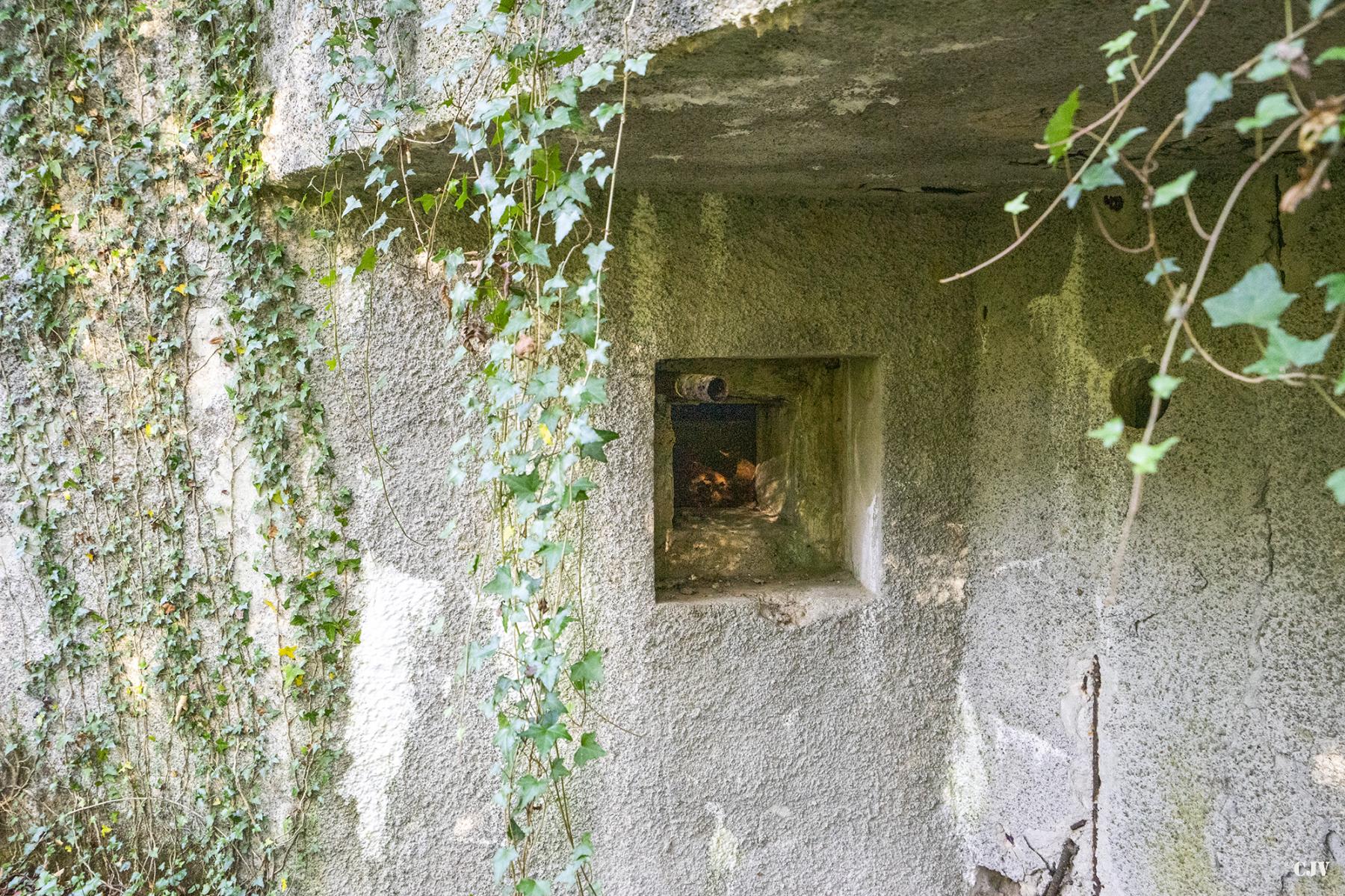

Le créneau de flanquement de la façade
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103337 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)

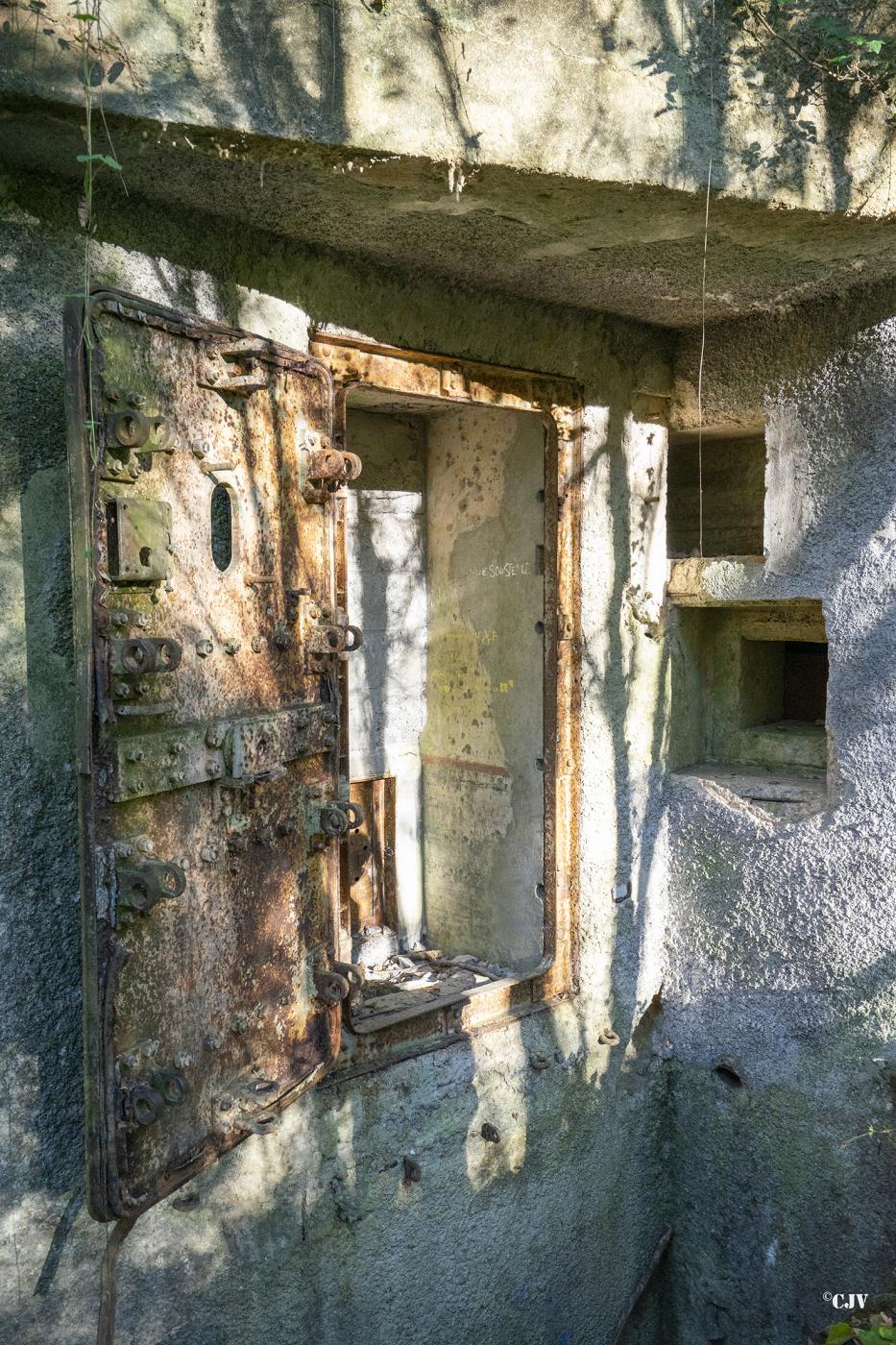

La porte d'entrée. La casemate est fermée pour les chauves-souris
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103338 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)

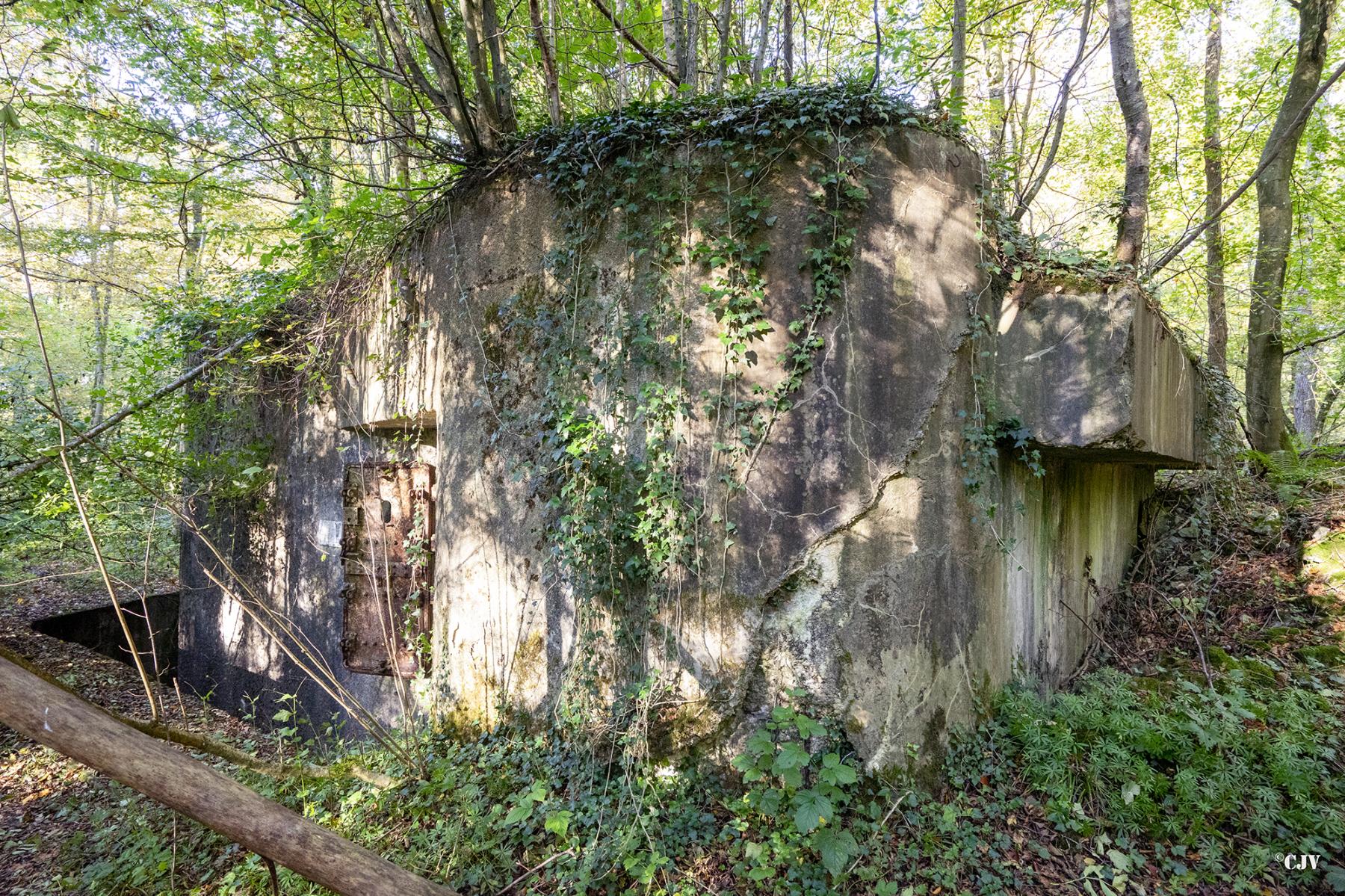

Le talus manque par endroits
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103339 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C23 - VIVIER NUTHIAU OUEST - (Casemate d'infanterie)

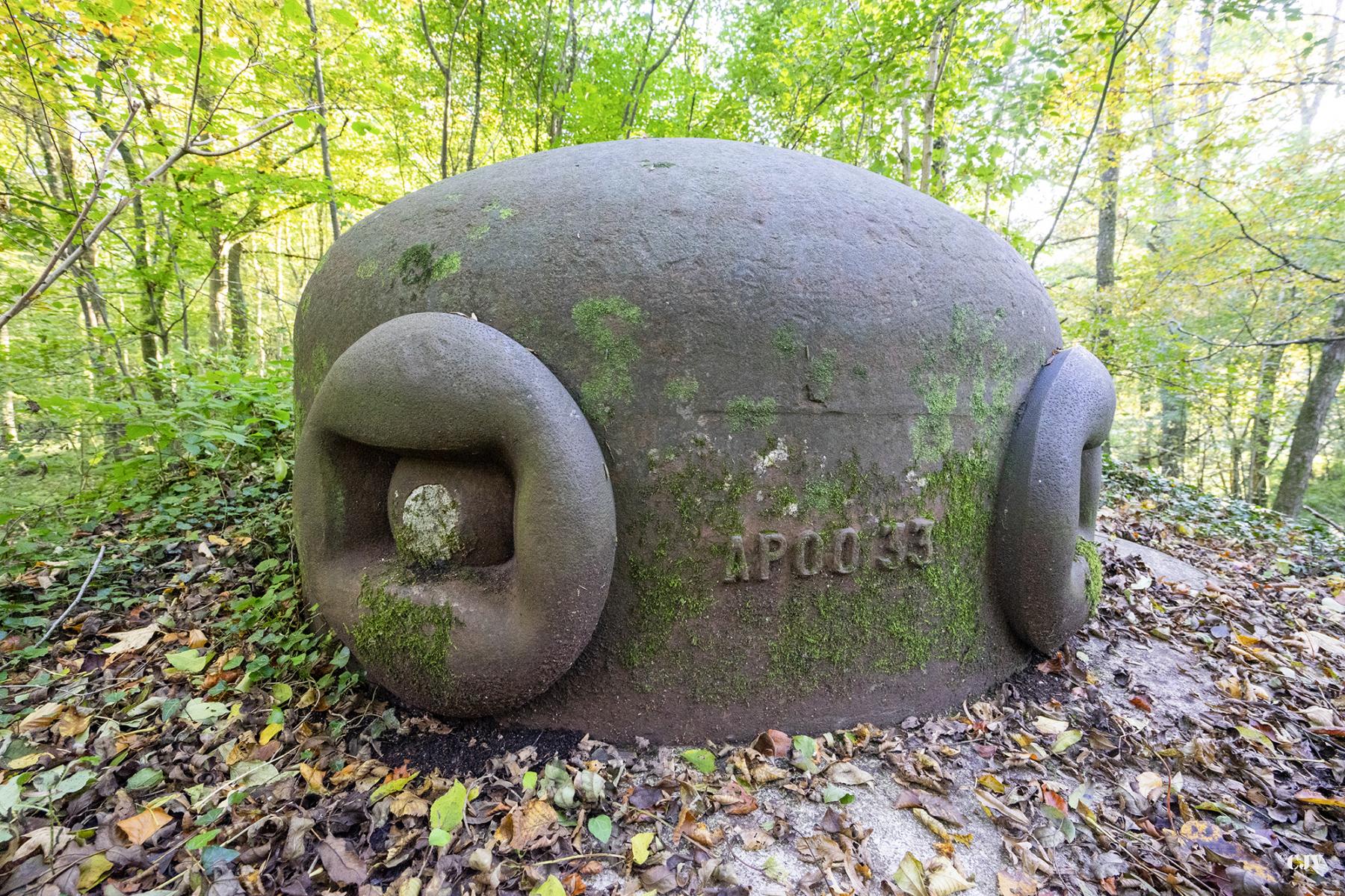

La cloche convertie en type B
