HAUT de la VIGNE - O7
( Observatoire d'artillerie )
Secteur Fortifié
SFCR - SF Crusnes
Sous Secteur
Morfontaine
Quartier
Laix
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
LAIX (54720)
Lieu-dit / Parcelle
Haut de la Vigne
Coordonnées
49.450261 - 5.762378
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
La défense rapprochée de l'observatoire était assurée par la cloche GFM type A en toiture (mortier de 50 et fusil mitrailleur) et par un créneau pour fusil mitrailleur couvrant la porte d'accés
ARMEMENT, Observation
L'observatoire du Haut de la vigne est équipé d'une cloche VP (Vision Périscopique) et d'une cloche GFM utilisée comme cloche conjuguée.
CONSTRUCTION, Plan type
Le plan de cet observatoire diffère légèrement par rapport au plan-type proposé. La cloche VP est du même côté que la caponnière, côté droit.
DENOMINATION, Indicatifs et n° d'abonné
Indicatif artillerie : Observatoire O 7
Le numéro d'abonné de l'observatoire du Haut de la Vigne au réseau téléphonique de la fortification Maginot était 292
EFFECTIF, Commandement et/ou unité
L'observatoire du Haut de la Vigne était placé sous le commandement du Slt Lafossas
Selon les anciens, l'observatoire était placé à la mobilisation sous le commandent du Slt Laurent
Selon les anciens, l'observatoire était placé à la mobilisation sous le commandent du Slt Laurent
Effectif théorique
Artillerie : 9 hommes
- 1 officier
- 1 sous-officier
- 7 caporaux et hommes de troupe
Génie: 6 hommes
- 6 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
Artillerie : 9 hommes
- 1 officier
- 1 sous-officier
- 7 caporaux et hommes de troupe
Génie: 6 hommes
- 6 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
HISTORIQUE, Construction
L'observatoire et ses plans sont approuvés par DM 3796 2/4 S du 31 Aout 1932. La construction intervient entre Janvier et Juin 1933.
Source : SHD - carton 2V259
Source : SHD - carton 2V259
Page n° 10618 mise à jour le 19/07/2022 -
© wikimaginot.eu 2018 / 2022
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

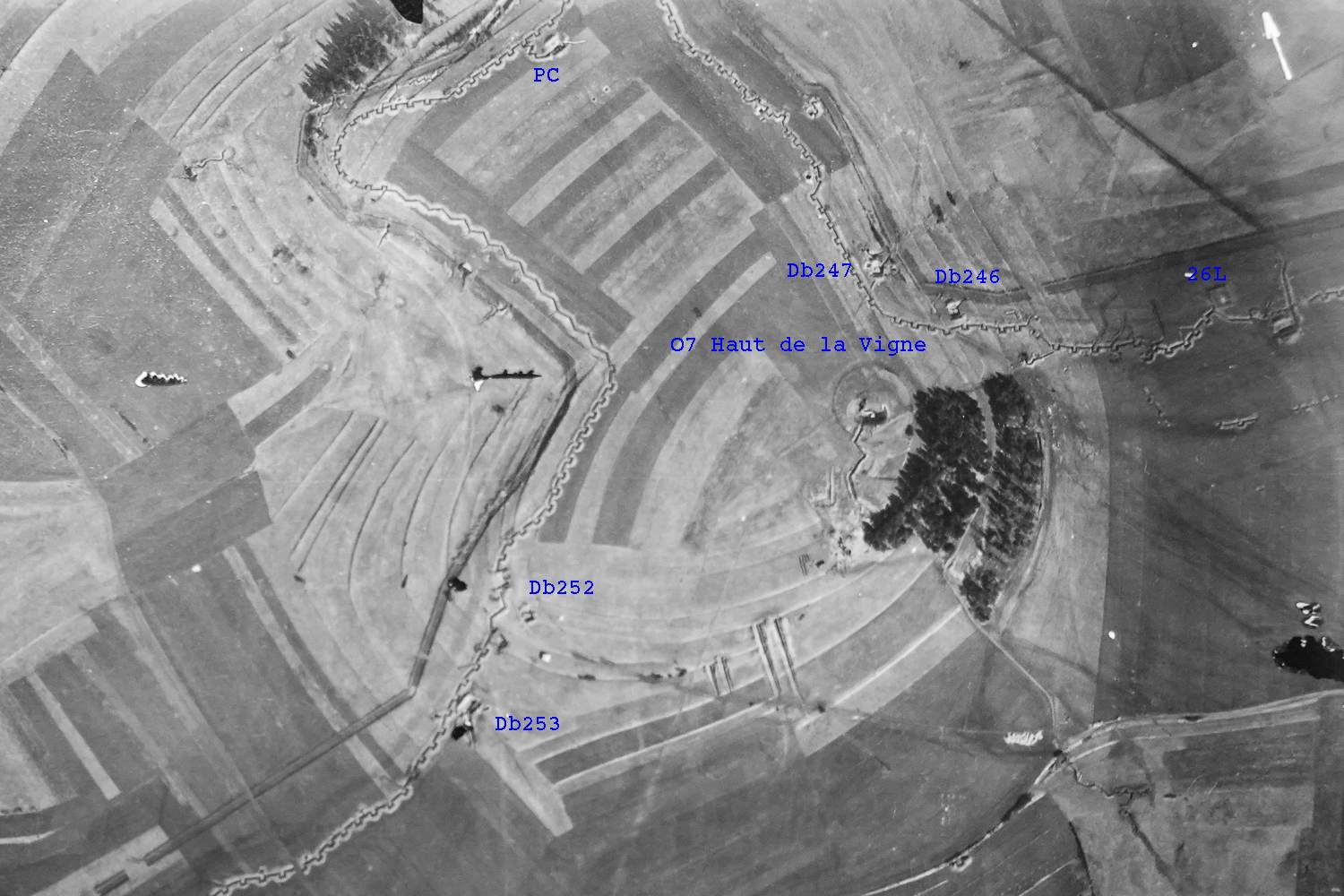

Armée de l'Air - SHD 29N152
HAUT DE LA VIGNE - O7 - (Observatoire d'artillerie)
Vue aérienne du 12 mars 1940
Photo prise le 12 mars 1940
Auteur : Armée de l'Air - Provenance : SHD 29N152
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Photo prise le 12 mars 1940
Auteur : Armée de l'Air - Provenance : SHD 29N152
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr) Photo n° 110036 - Taille 1500 x 1000 pixels - Déposée le 19/07/2022
wikislides - © wikimaginot.eu

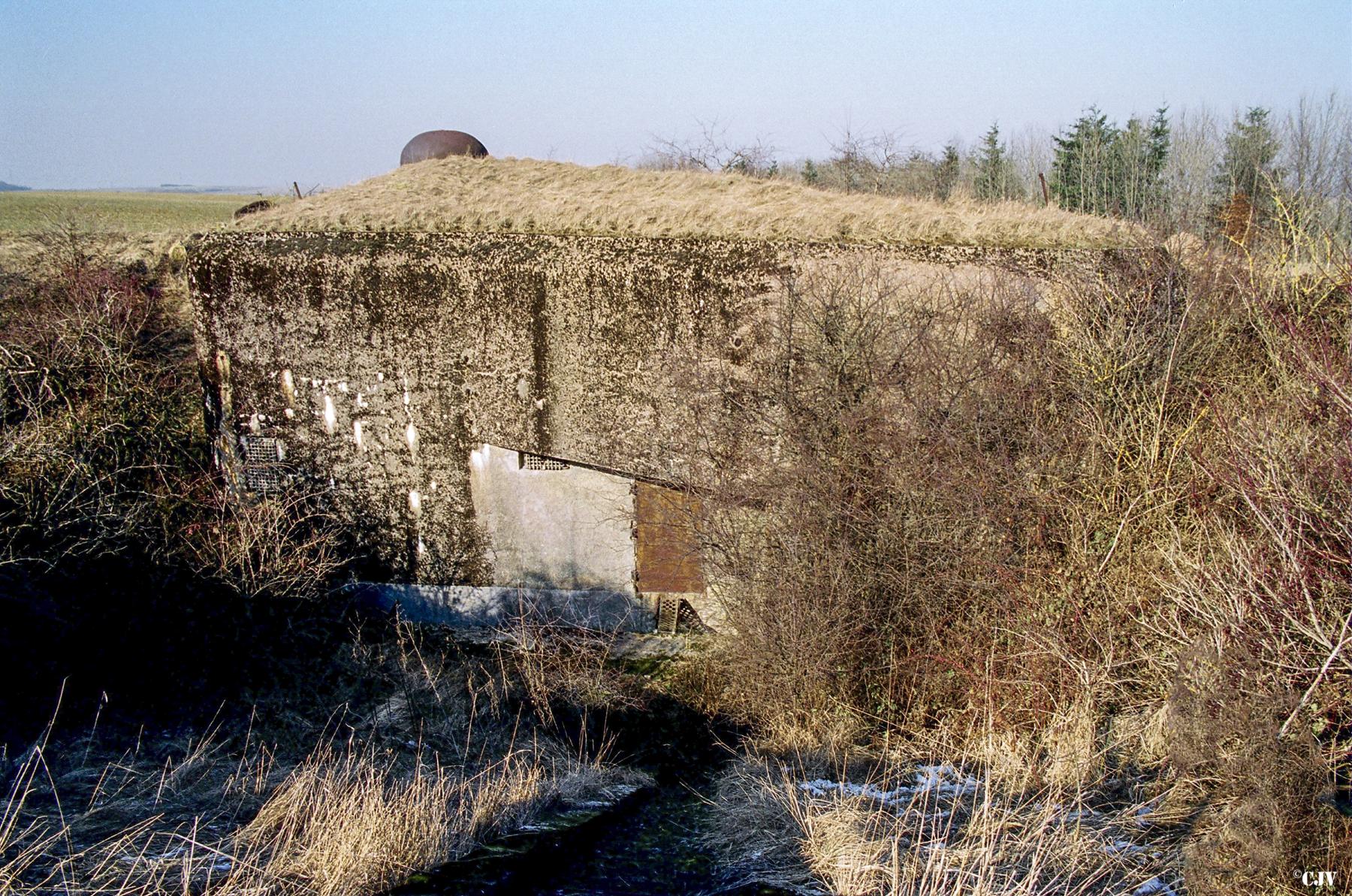

CJ Vermeulen
Observatoire du Haut de la Vigne
Photo prise le 21 février 2003
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 38075 - Taille 1200 x 795 pixels - Déposée le 22/12/2015
wikislides - © wikimaginot.eu

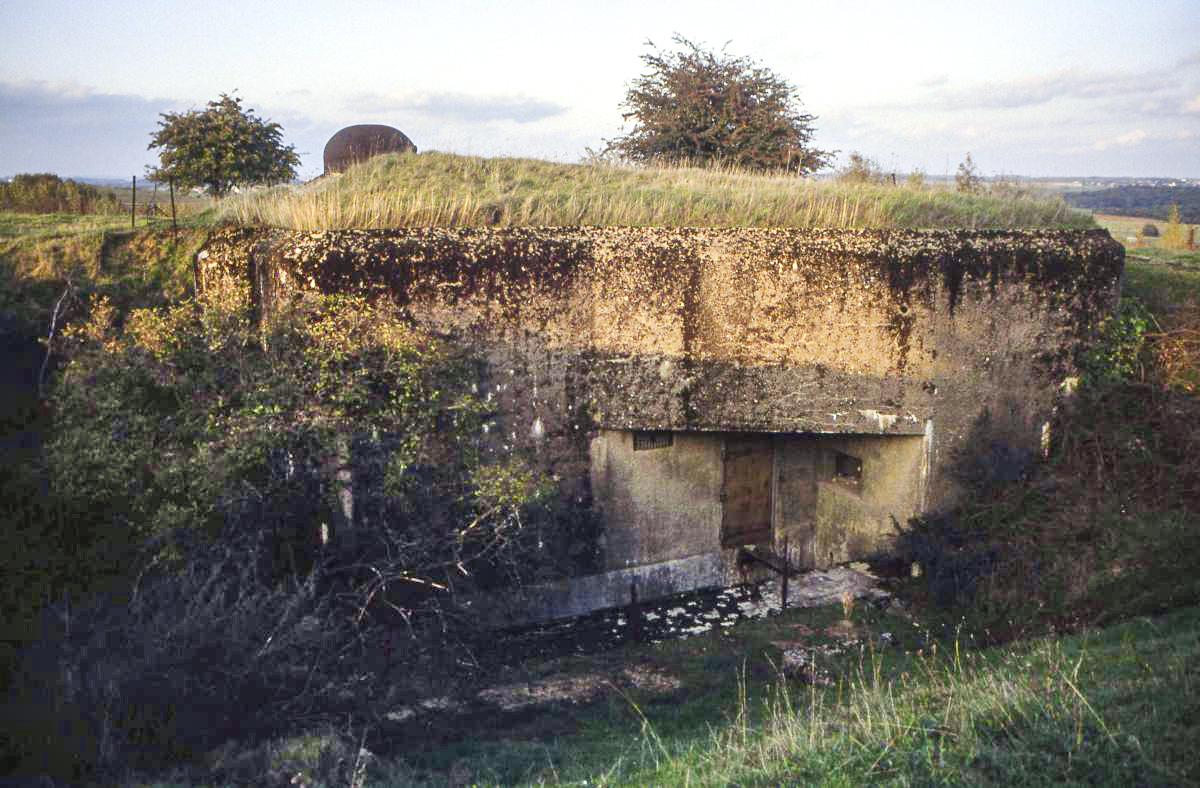

Valentin Hemmert - Collection perso
HAUT DE LA VIGNE - O7 - (Observatoire d'artillerie)
L'observatoire en 1992
Photo prise le 16 octobre 1992
Auteur : Valentin Hemmert - Provenance : Collection perso
CC BY-NC - Paternité - Pas d'usage commercial
Photo prise le 16 octobre 1992
Auteur : Valentin Hemmert - Provenance : Collection perso
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78837 - Taille 1200 x 788 pixels - Déposée le 04/11/2019
wikislides - © wikimaginot.eu

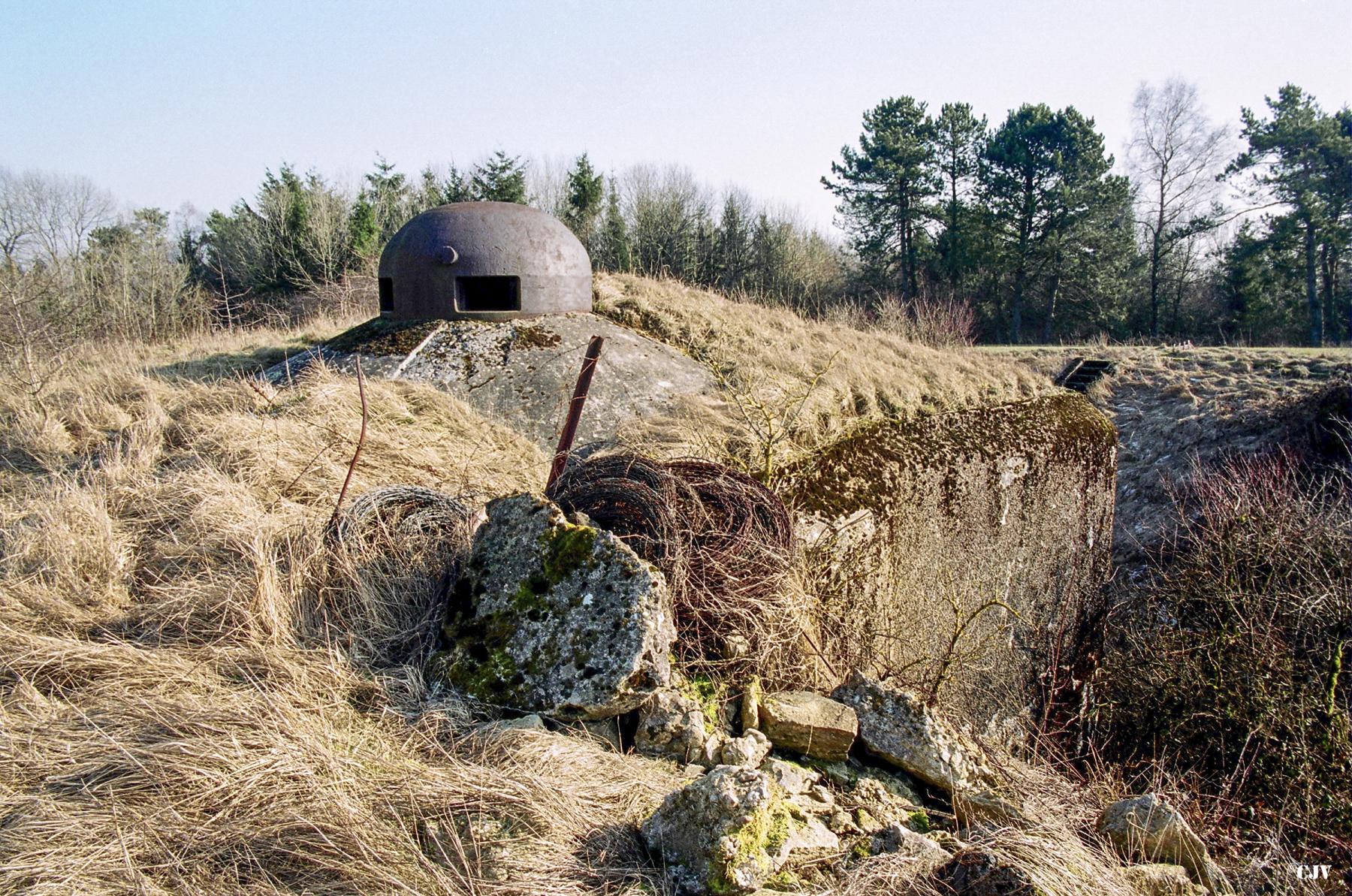

CJ Vermeulen
Observatoire du Haut de la Vigne
La cloche GFM
Photo prise le 21 février 2003
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 21 février 2003
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 38076 - Taille 1200 x 795 pixels - Déposée le 22/12/2015
wikislides - © wikimaginot.eu

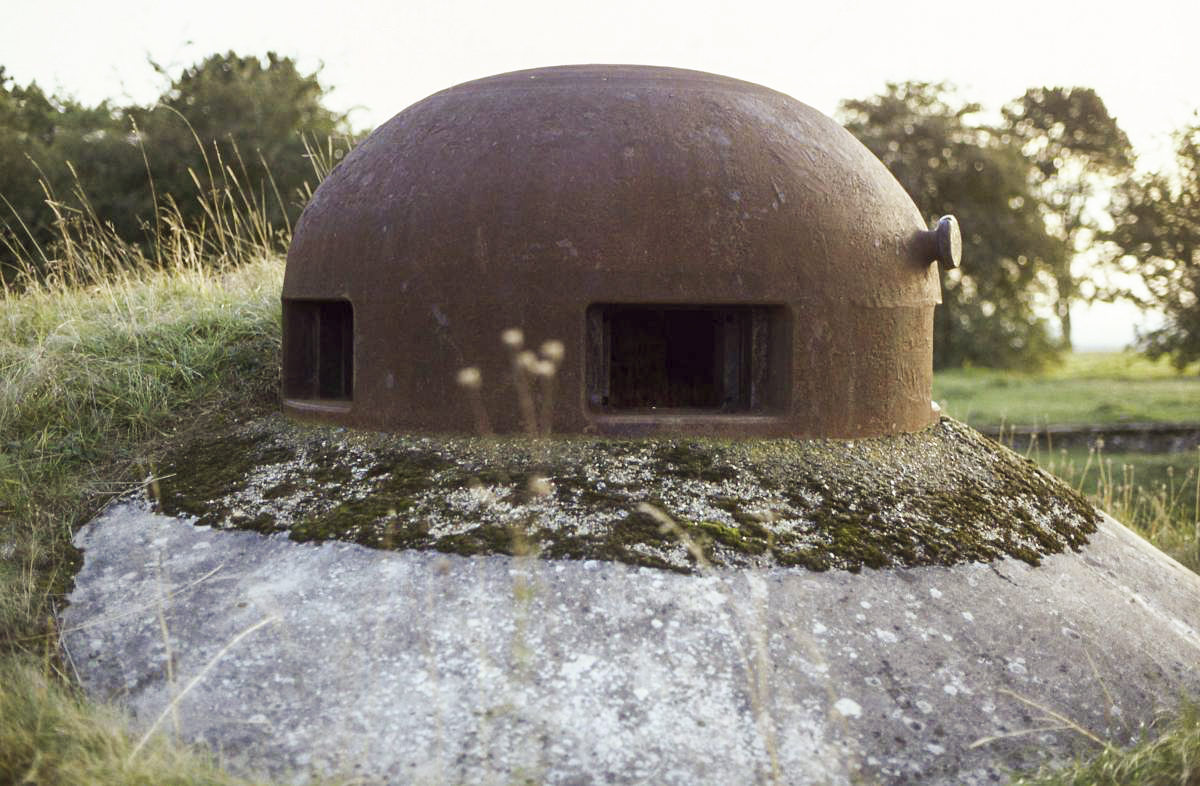

Valentin Hemmert - Collection perso
HAUT DE LA VIGNE - O7 - (Observatoire d'artillerie)
La cloche G.F.M.
Photo prise le 16 octobre 1992
Auteur : Valentin Hemmert - Provenance : Collection perso
CC BY-NC - Paternité - Pas d'usage commercial
Photo prise le 16 octobre 1992
Auteur : Valentin Hemmert - Provenance : Collection perso
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78838 - Taille 1200 x 786 pixels - Déposée le 04/11/2019
wikislides - © wikimaginot.eu

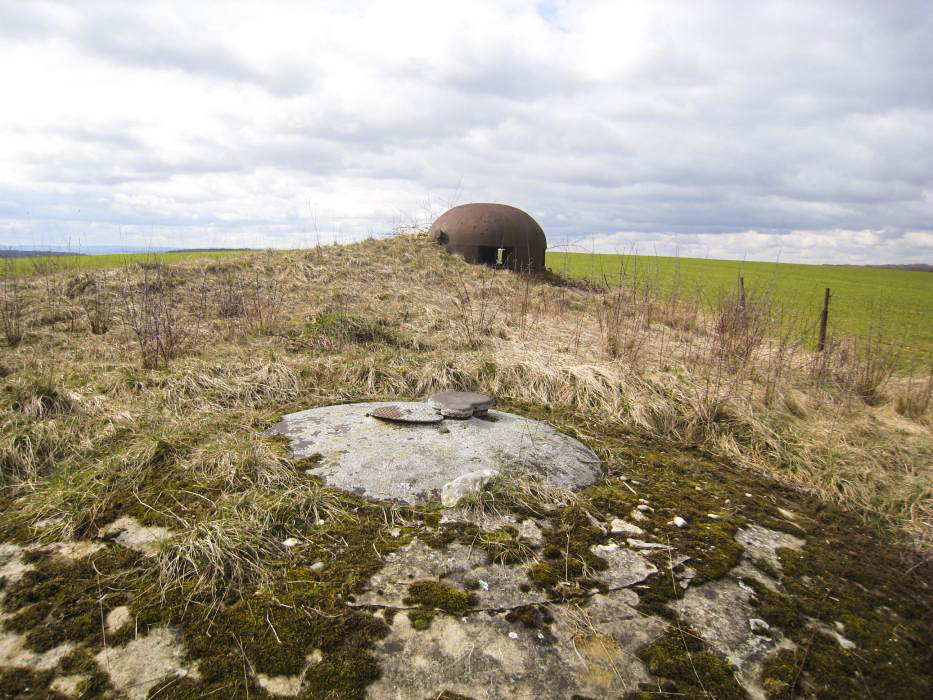

Pruzsina jerome
Observatoire du Haut de la Vigne
La cloche VP (Vision Périscopique) au premier plan et la cloche GFM conjuguée à l'arrière plan.
Auteur : Pruzsina jerome
CC BY - Paternité
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 11966 - Taille 933 x 700 pixels - Déposée le 19/01/2012
wikislides - © wikimaginot.eu

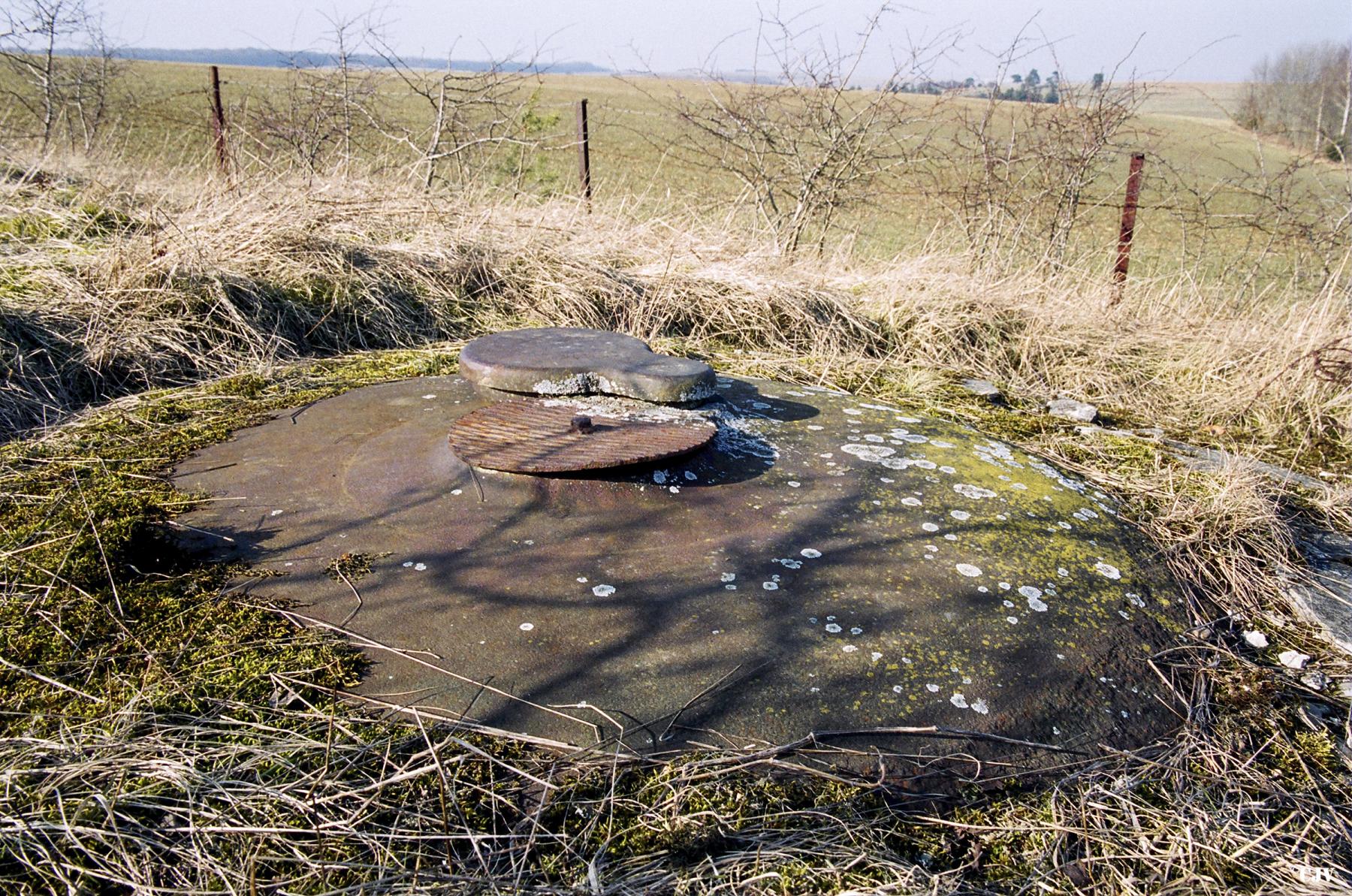

CJ Vermeulen
Observatoire du Haut de la Vigne
La cloche VP
Photo prise le 21 février 2003
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 21 février 2003
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 38077 - Taille 1200 x 795 pixels - Déposée le 22/12/2015
wikislides - © wikimaginot.eu

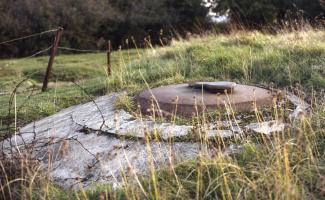

Valentin Hemmert - Collection perso
