BOVENBERG - BCa2
( Casemate d'artillerie )
Secteur Fortifié
SFB - SF Boulay
Sous Secteur
Tromborn
Quartier
Bois d'Ottonville
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
EBLANGE (57220)
Lieu-dit / Parcelle
Bovenberg
Coordonnées
49.224089 - 6.504054
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Cette grande casemate d'artillerie pour deux canons de 75 mm, de facture soignée, est une amélioration, propre à la Région Fortifiée de Metz (RFM), du modèle type STG 1936 pour deux 75 mm de campagne. Construite en protection 2 (piédroits de 2,25 m), elle dispose de 3 variantes: - Une version droite avec sous-sol rédui.......... Plus d'informations ... |
Notes et informations
ARMEMENT, Spécificités
la dotation en munitions de 75 était de 600 obus par piéce.
Cette dotation était compléte par les munitons necessaires pour les FM 24-29 et les mortiers de 50 utilisés pour la défense rapprochée de la casemate
Cette dotation était compléte par les munitons necessaires pour les FM 24-29 et les mortiers de 50 utilisés pour la défense rapprochée de la casemate
CONSTRUCTION, Description
La casemate d'artillerie du Bovenberg (BCa2) est une casemate d'artillerie prévue pour deux canons de 75 mle 97 flanquant vers le sud
Elle présente la particularité d'être dotée sur son coté d'un mur de souténement en redans dans lequel ont été installées les latrines pour l'équipage.

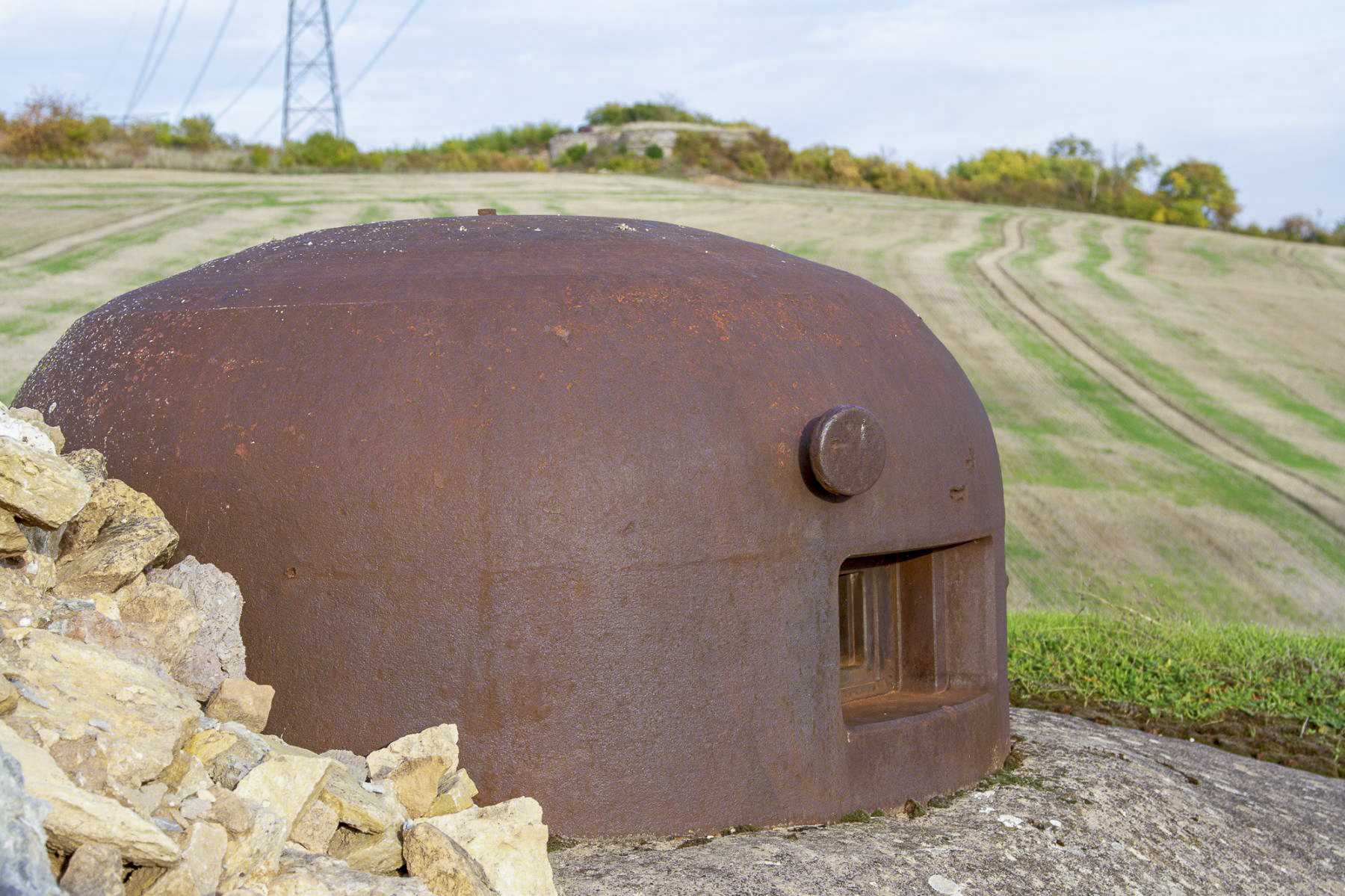

Elle dispose d'une cloche GFM type A et d'un créneau d'observation en façade ainsi que d'un premier faux créneau creusé dans la dalle et d'un second dans le mur de soutenement abritant les latrines
Elle présente la particularité d'être dotée sur son coté d'un mur de souténement en redans dans lequel ont été installées les latrines pour l'équipage.
Elle dispose d'une cloche GFM type A et d'un créneau d'observation en façade ainsi que d'un premier faux créneau creusé dans la dalle et d'un second dans le mur de soutenement abritant les latrines
CONSTRUCTION, Plan type
La casemate d'artillerie du Bovenberg est cosntruite suivant le plan type RFM 37
EFFECTIF, Commandement et/ou unité
L'effectif de la casemate d'artillerie du Bovenberg était composé de 25 artilleurs du 163° RAP et placé sous le commadement d'un officier.
Selon le répertoire des constructions du SF de Boulay, son effectif théorique est de 13 hommes, 3 brigadiers, 2 sous-officiers et un officier, soit 19 hommes.
Selon le répertoire des constructions du SF de Boulay, son effectif théorique est de 13 hommes, 3 brigadiers, 2 sous-officiers et un officier, soit 19 hommes.
Page n° 10692 mise à jour le 17/01/2023 -
© wikimaginot.eu 2016 / 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Collection famille Movet
BOVENBERG - BCA2 - (Casemate d'artillerie)
Jean-Baptiste Movet sous-oficier et chef de pièce au 163ème RA-11ème Batterie en pull noir, à droite sur la première photo.
Auteur : Collection famille Movet
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Collection famille Movet
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69043 - Taille 960 x 718 pixels - Déposée le 10/04/2018
wikislides - © wikimaginot.eu
Collection famille Movet
BOVENBERG - BCA2 - (Casemate d'artillerie)
Auteur : Collection famille Movet
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69044 - Taille 578 x 800 pixels - Déposée le 10/04/2018
wikislides - © wikimaginot.eu
Collection famille Movet
BOVENBERG - BCA2 - (Casemate d'artillerie)
Auteur : Collection famille Movet
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69045 - Taille 512 x 800 pixels - Déposée le 10/04/2018
wikislides - © wikimaginot.eu
Inconnu - Collection famille Movet
BOVENBERG - BCA2 - (Casemate d'artillerie)
Auteur : Inconnu - Provenance : Collection famille Movet
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69047 - Taille 1181 x 607 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise en 2016
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 78202 - Taille 1066 x 800 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise en 2016
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 78203 - Taille 1066 x 800 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
T. BACH
BOVENBERG - BCA2 - (Casemate d'artillerie)
Auteur : T. BACH
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 13926 - Taille 1000 x 666 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Frédéric VIEU
BOVENBERG - BCA2 - (Casemate d'artillerie)
Façade avant
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 25384 - Taille 950 x 639 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Frédéric VIEU
BOVENBERG - BCA2 - (Casemate d'artillerie)

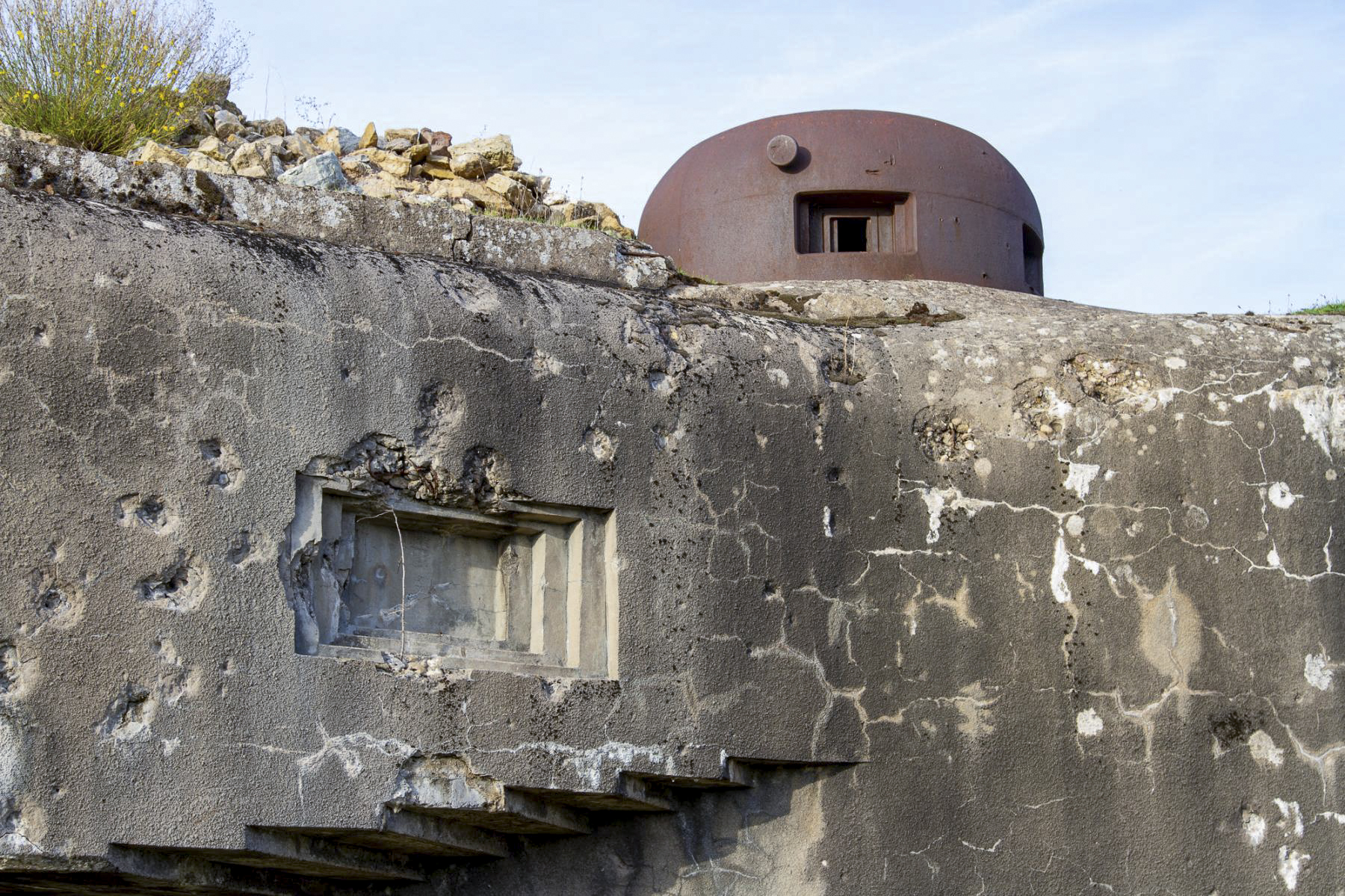

Créneau d'observation et faux créneau en partie haute
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 25387 - Taille 466 x 700 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)

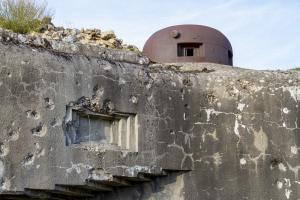

Créneau d'observation dominé par un créneau factice
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112043 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)

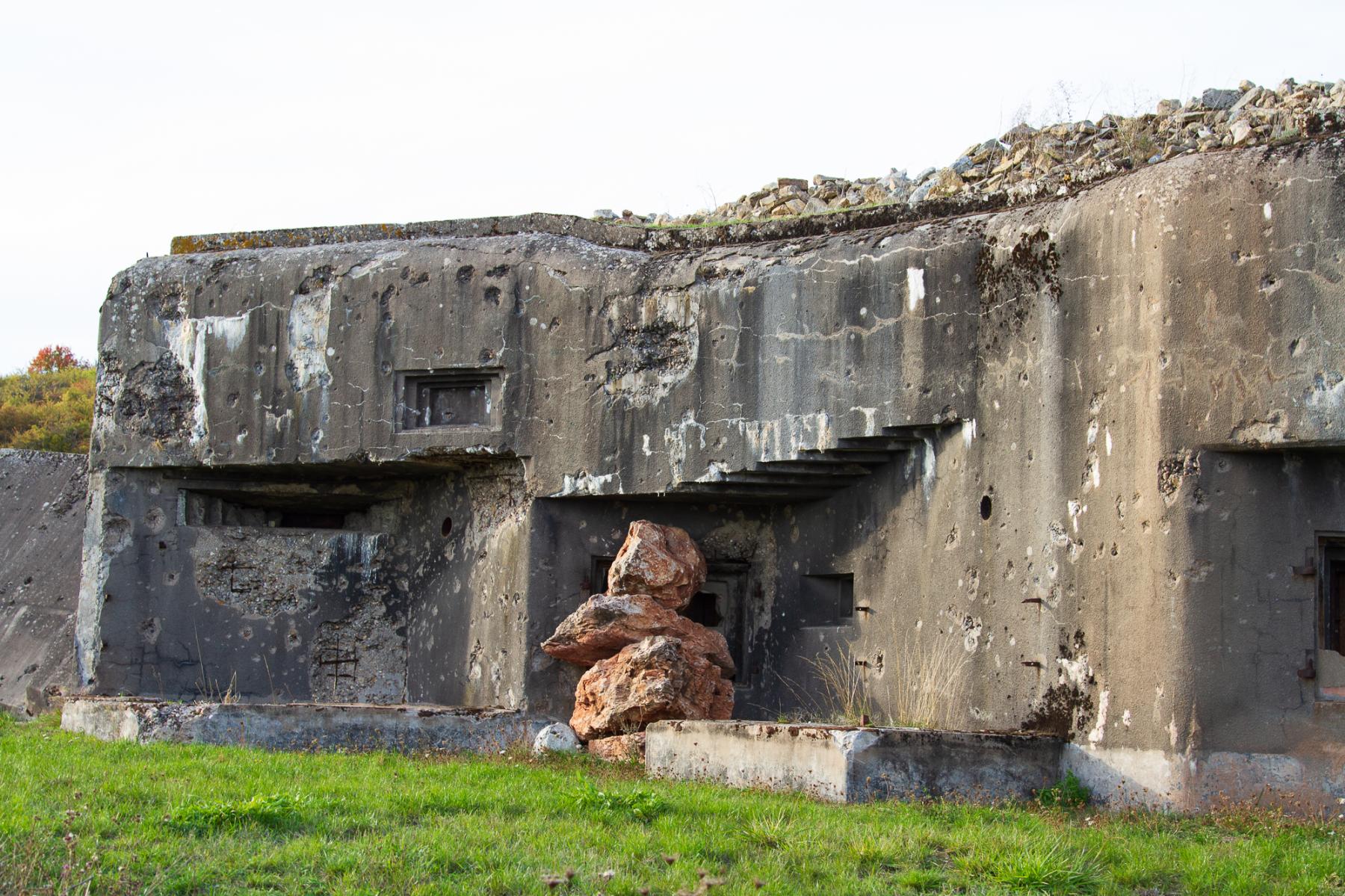

Créneau d'observation et l'un des deux créneaux pour 75bloqué par trois énormes blocs de pierre
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112042 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)

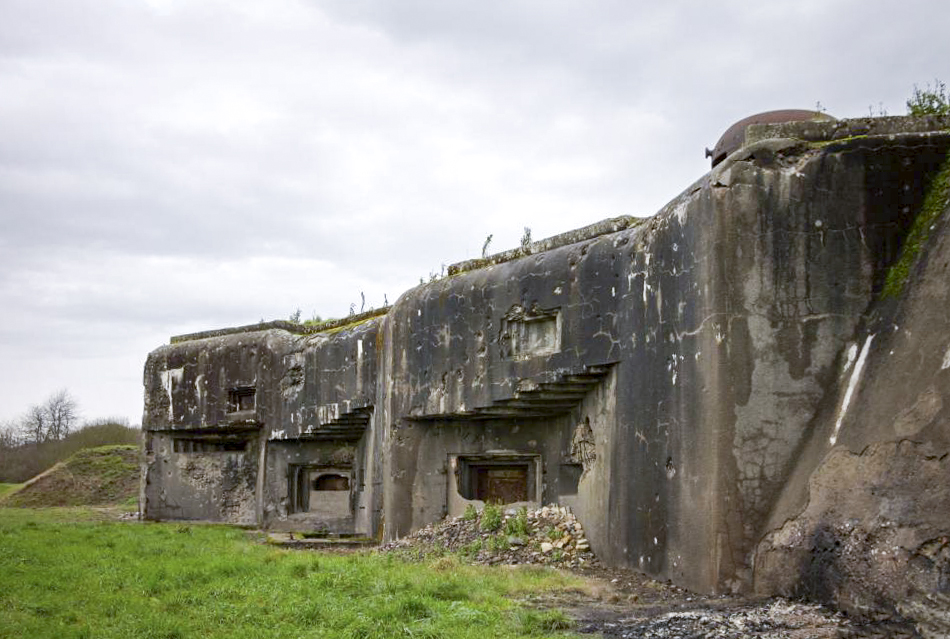

Vue générale de la casemate
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112032 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
T. BACH
BOVENBERG - BCA2 - (Casemate d'artillerie)
Auteur : T. BACH
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 13927 - Taille 1000 x 666 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
De gauche à droite : créneau d'observation, deux créneaux de 75 et cloche GFM
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112044 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
MANSUY Michel
BOVENBERG - BCA2 - (Casemate d'artillerie)

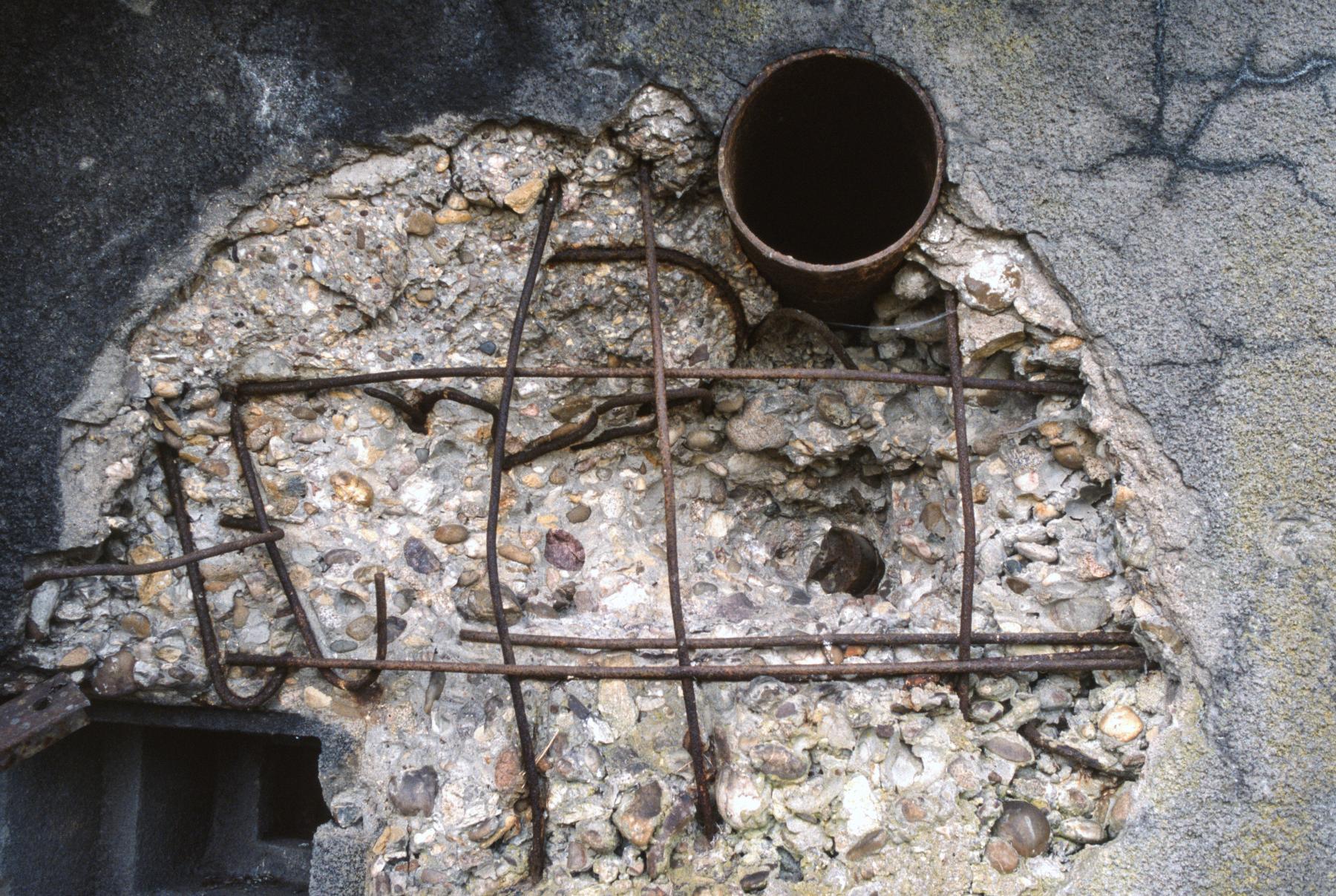

Dégâts
Photo prise en juillet 2010
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Photo prise en juillet 2010
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114741 - Taille 1800 x 1207 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Les deux entrées : personnel à gauche, matériel à droite
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112045 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
Frédéric VIEU
BOVENBERG - BCA2 - (Casemate d'artillerie)
L'entrée
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 25385 - Taille 1000 x 666 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Pascal Lambert
BOVENBERG - BCA2 - (Casemate d'artillerie)
Cartouche constructeur, placé au niveau de la dalle prés de l'entrée
Auteur : Pascal Lambert
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Pascal Lambert
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 111557 - Taille 1800 x 1200 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Frédéric VIEU
BOVENBERG - BCA2 - (Casemate d'artillerie)
Latrines extérieures et faux créneaux
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 14 décembre 2014
Auteur : Frédéric VIEU
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 25386 - Taille 1000 x 666 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
L'escalier mène aux latrines.
Noter les niches pour le stockage des mines
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Noter les niches pour le stockage des mines
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112040 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Dalle de protection des latrines.
Noter les niches pour le stockage des mines et le créneau factice
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Noter les niches pour le stockage des mines et le créneau factice
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112041 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)

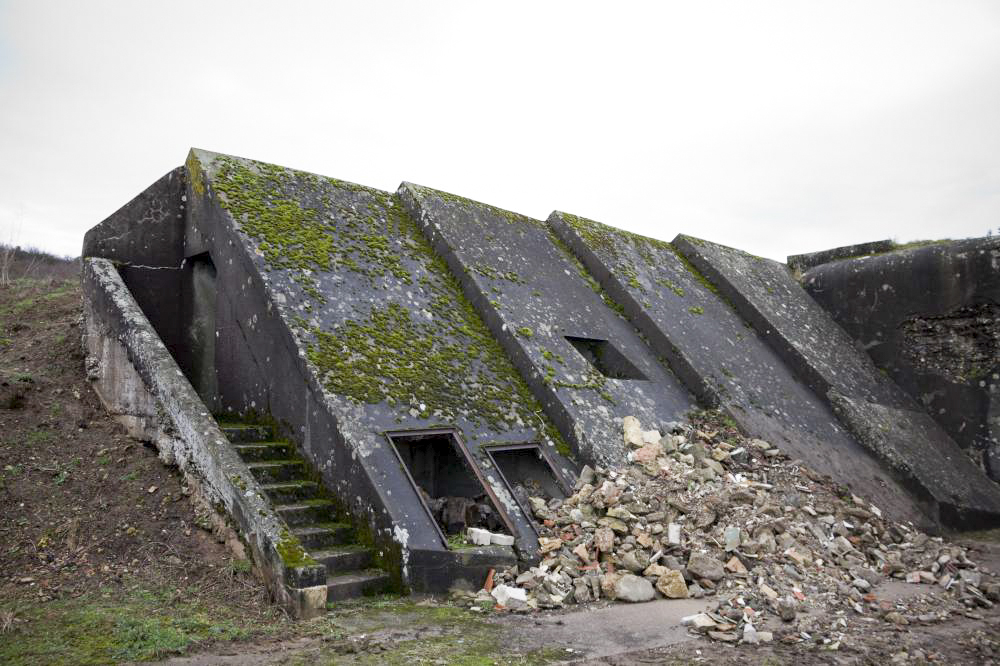

Dalles de protection des latrines extérieures
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112039 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Créneau factice sur le bloc des latrines
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112035 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
sylvie laure lambert
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise en 2016
Auteur : sylvie laure lambert
CC BY - Paternité
Auteur : sylvie laure lambert
CC BY - Paternité Photo n° 78205 - Taille 1200 x 790 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Dans les latrines
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112034 - Taille 933 x 1400 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Dans les latrines
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112036 - Taille 1800 x 1199 pixels - Déposée le 17/10/2022
wikislides - © wikimaginot.eu
MANSUY Michel
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise en juillet 2010
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114739 - Taille 1800 x 1176 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
CJ Vermeulen
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise le 11 juin 1994
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 11700 - Taille 1800 x 1193 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Vue latérale de la casemate
Entrée des latrines au premier plan
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Entrée des latrines au premier plan
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112033 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
T. BACH
BOVENBERG - BCA2 - (Casemate d'artillerie)
Vue des dessus
Auteur : T. BACH
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : T. BACH
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 13928 - Taille 1000 x 666 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Fré Do
BOVENBERG - BCA2 - (Casemate d'artillerie)
Vue depuis le dessus de la dalle
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54589 - Taille 1200 x 800 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Cloche GFM
Noter le créneau factice
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Noter le créneau factice
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112031 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BOVENBERG - BCA2 - (Casemate d'artillerie)
Photo prise en 2016
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 78204 - Taille 1066 x 800 pixels - Déposée le 12/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BOVENBERG - BCA2 - (Casemate d'artillerie)
Cloche GFM
Le Bloc 3 de l'ouvrage du Bovenberg est visible à l'arrière-plan
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Le Bloc 3 de l'ouvrage du Bovenberg est visible à l'arrière-plan
Photo prise le 07 octobre 2022
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 112030 - Taille 1800 x 1199 pixels - Déposée le 17/01/2023
wikislides - © wikimaginot.eu
