WINECKERTHAL Ouest
( Casemate d'infanterie - Double )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
DAMBACH (67110)
Lieu-dit / Parcelle
Coordonnées
48.994062 - 7.652696
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate était le suivant :
- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur 24/29

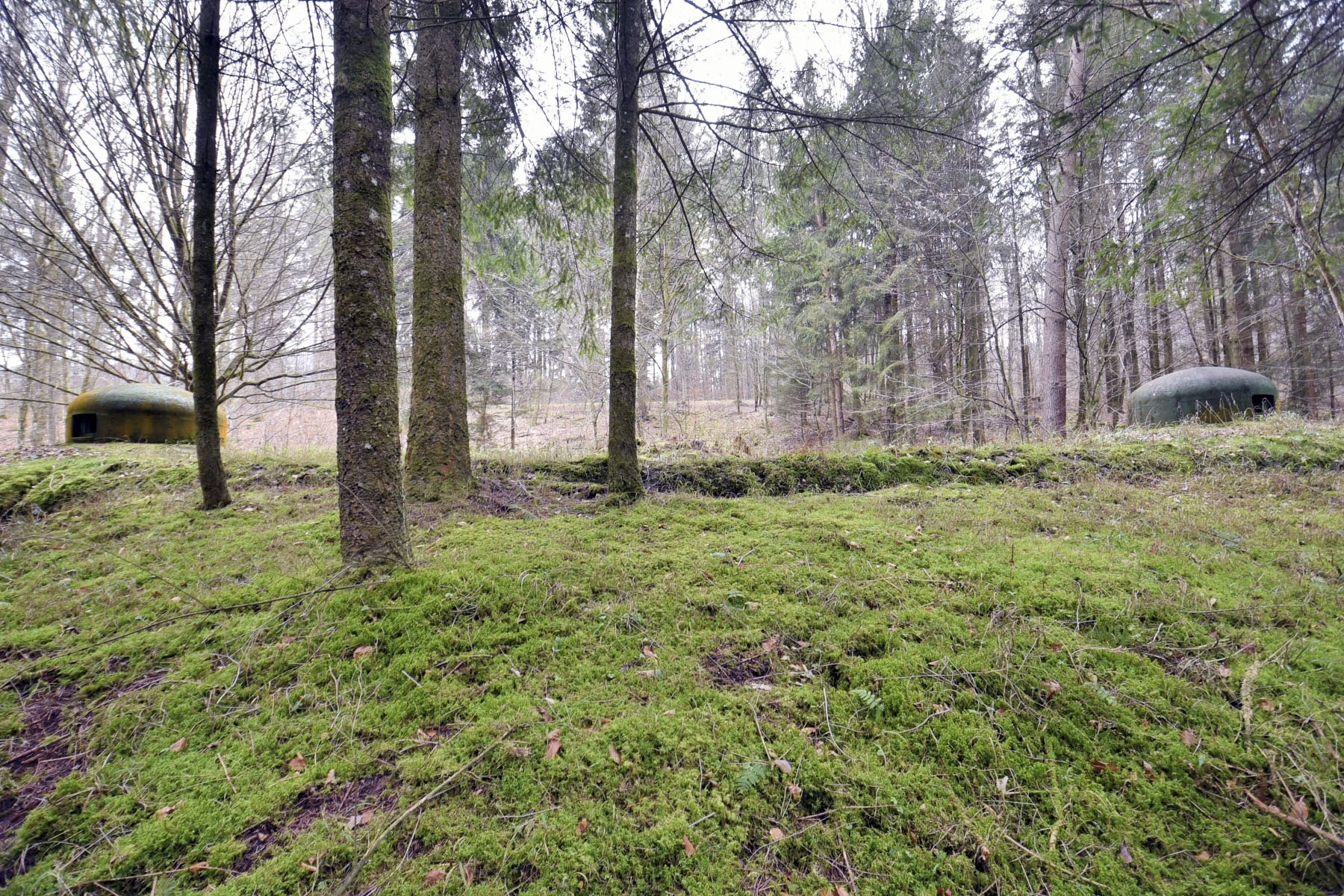

- 2 cloches GFM type A
- 2 créneaux pour fusil mitrailleur 24/29 pour la défense rapprochée de l'entrée dont un créneau de porte
- goulottes lance grenade

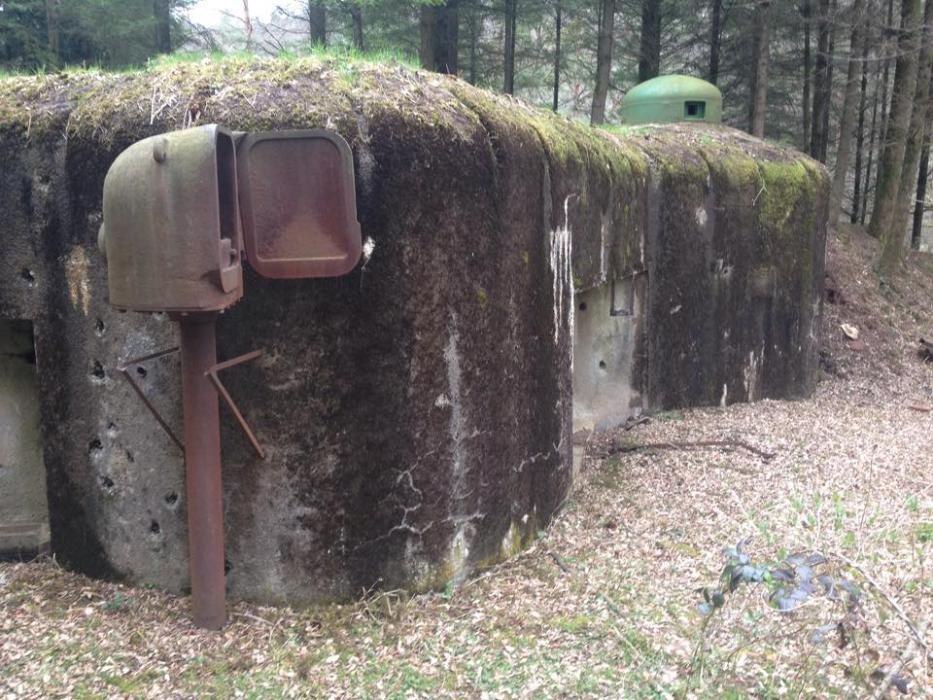

La casemate est dotée de deux projecteurs blindés pour l'éclairage des champs de tir des mitrailleuses
- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur 24/29
- 2 cloches GFM type A
- 2 créneaux pour fusil mitrailleur 24/29 pour la défense rapprochée de l'entrée dont un créneau de porte
- goulottes lance grenade
La casemate est dotée de deux projecteurs blindés pour l'éclairage des champs de tir des mitrailleuses
CONSTRUCTION, Description
La casemate de Wineckerthal Ouest est une casemate d'infanterie CORF double construite sur un niveau.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 502
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate de Wineckerthal Ouest etait issu de la 4°UEC du 154° RIF et placé sous le commandement du lieutenant Le Gaudu
EQUIPEMENT, Transmissions
La casemate de Wineckerthal Est est reliée au réseau téléphonique par une liaison souterraine depuis la chambre de coupure D4.
EQUIPEMENT, Ventilation
Un ventilateur à bras type A et deux filtres.
Source(s) :
SHD 2V244
Source(s) :
SHD 2V244
ETAT ACTUEL , Etat - utilisation actuelle
La casemate est vidée de la plupart de ses équipements et sa visite ne présente guère d'interêt
HISTORIQUE, Construction
Les deux casemates de WINECKERTHAL sont les toutes premières à être conçues sur la zone de destruction des Basses-Vosges lors de la vague de 1932, du fait de leur position face à une pénétrante importante hors d'action de l'artillerie du secteur.
Le projet de plan d'implantation détaillé est diffusé le 3 Février 1932 (dossiers 234/S et 236/S envoyés respectivement au président du Comité Technique du Génie et au président de la CORF... qui sont une et une seule personne, le général BELHAGUE...).
Le dossier n'entraine pas de commentaires majeurs, d'autant qu'il faut aller vite car l'entrepreneur est prêt à commencer les fouilles dés le dégel du printemps 1932. On se contente donc de diminuer le nombre de ventilateurs et filtres (un seul ventilateur à bras type A et deux filtres) et de renforcer le supportage des cloches de la casemate Ouest. L'ensemble est approuvé par DM 1191 2/4-S le 10 Mars 1932, et les travaux débutent le 1er Avril.
Source(s) :
SHD 2V244
Le projet de plan d'implantation détaillé est diffusé le 3 Février 1932 (dossiers 234/S et 236/S envoyés respectivement au président du Comité Technique du Génie et au président de la CORF... qui sont une et une seule personne, le général BELHAGUE...).
Le dossier n'entraine pas de commentaires majeurs, d'autant qu'il faut aller vite car l'entrepreneur est prêt à commencer les fouilles dés le dégel du printemps 1932. On se contente donc de diminuer le nombre de ventilateurs et filtres (un seul ventilateur à bras type A et deux filtres) et de renforcer le supportage des cloches de la casemate Ouest. L'ensemble est approuvé par DM 1191 2/4-S le 10 Mars 1932, et les travaux débutent le 1er Avril.
Source(s) :
SHD 2V244
Page n° 10856 mise à jour le 04/02/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30025 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30026 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30027 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
Jürgen Morr - Droits réservés
WINECKERTHAL OUEST - (Casemate d'infanterie - double)
Auteur : Jürgen Morr
Droits réservés
Photo n° 106480 - Taille écran 1800 x 1349 pixels
Prise le 02 mars 2022 - Déposée le 03/03/2022
Prise le 02 mars 2022 - Déposée le 03/03/2022
wikislides - © wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30028 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
Aditus
WINECKERTHAL Ouest (Casemate d'infanterie - double)

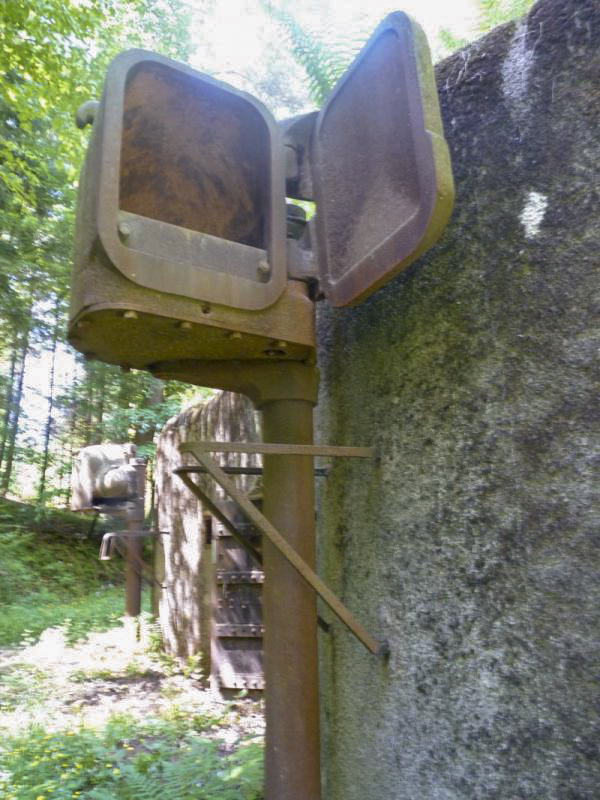

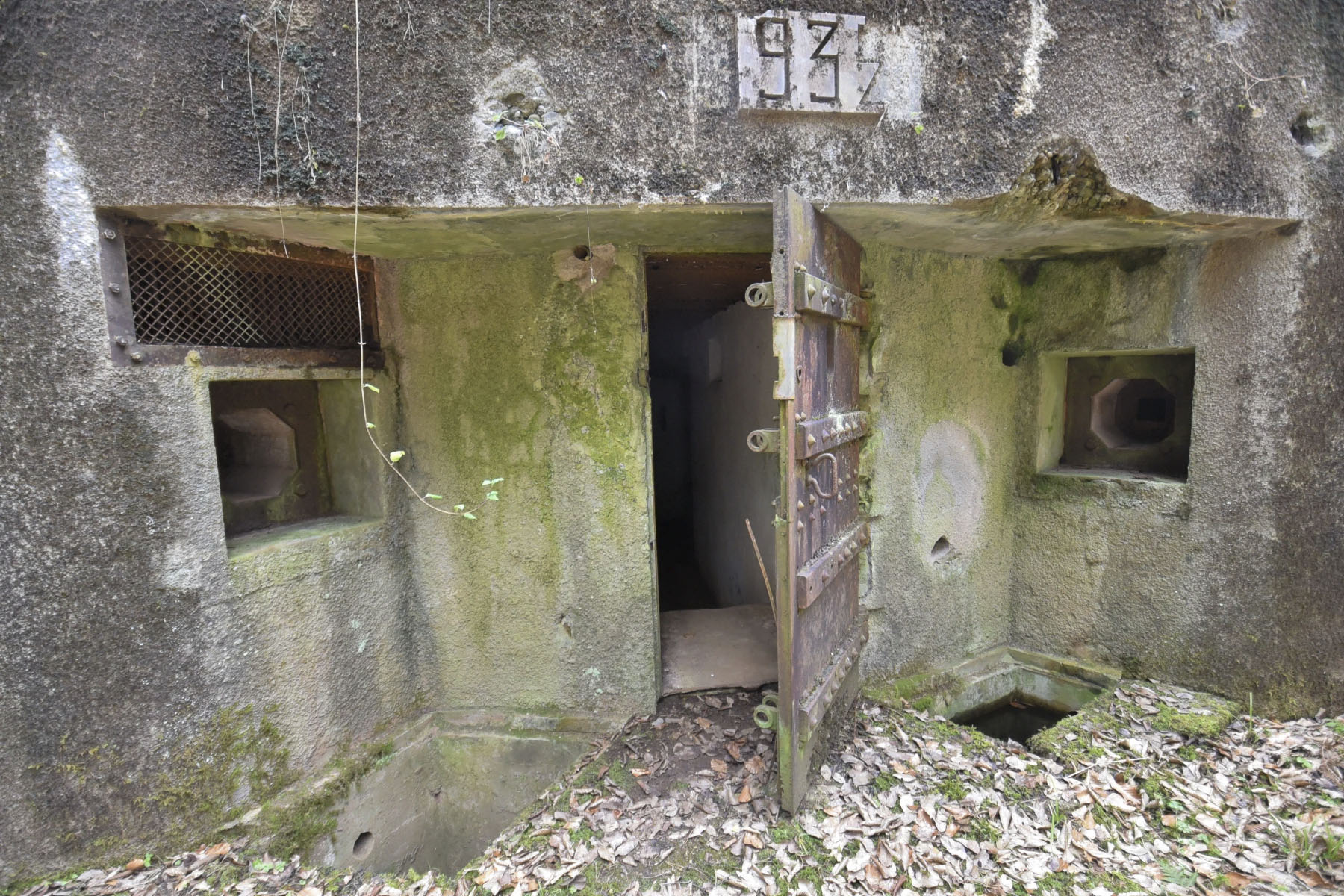

L'entrée (centrée) et les deux phares blindés
Auteur : Aditus
CC-O - Oeuvre personelle libre de droits
Auteur : Aditus
CC-O - Oeuvre personelle libre de droits Photo n° 38290 - Taille écran 600 x 800 pixels
Déposée le 05/04/2021
Déposée le 05/04/2021
wikislides - © wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30029 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
EVA Philippe
WINECKERTHAL Ouest (Casemate d'infanterie - double)
Auteur : EVA Philippe
CC BY-SA -Paternité - Partage à l'identique Photo n° 30030 - Taille écran 933 x 700 pixels
Déposée le 05/04/2015
Déposée le 05/04/2015
wikislides - © wikimaginot.eu
Aditus
WINECKERTHAL Ouest (Casemate d'infanterie - double)

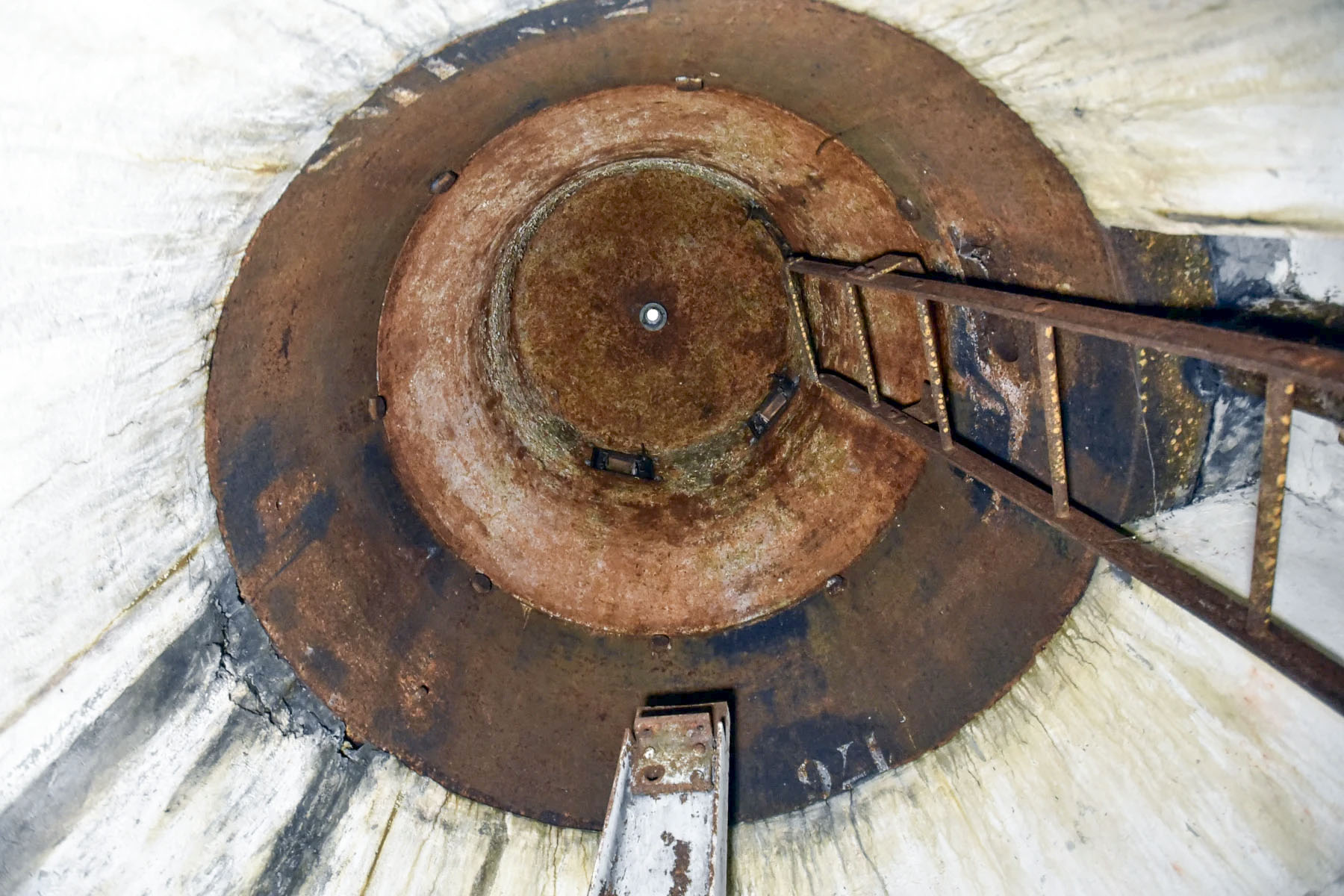

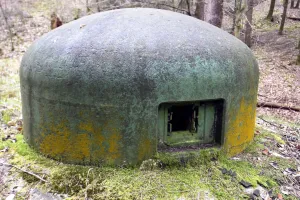

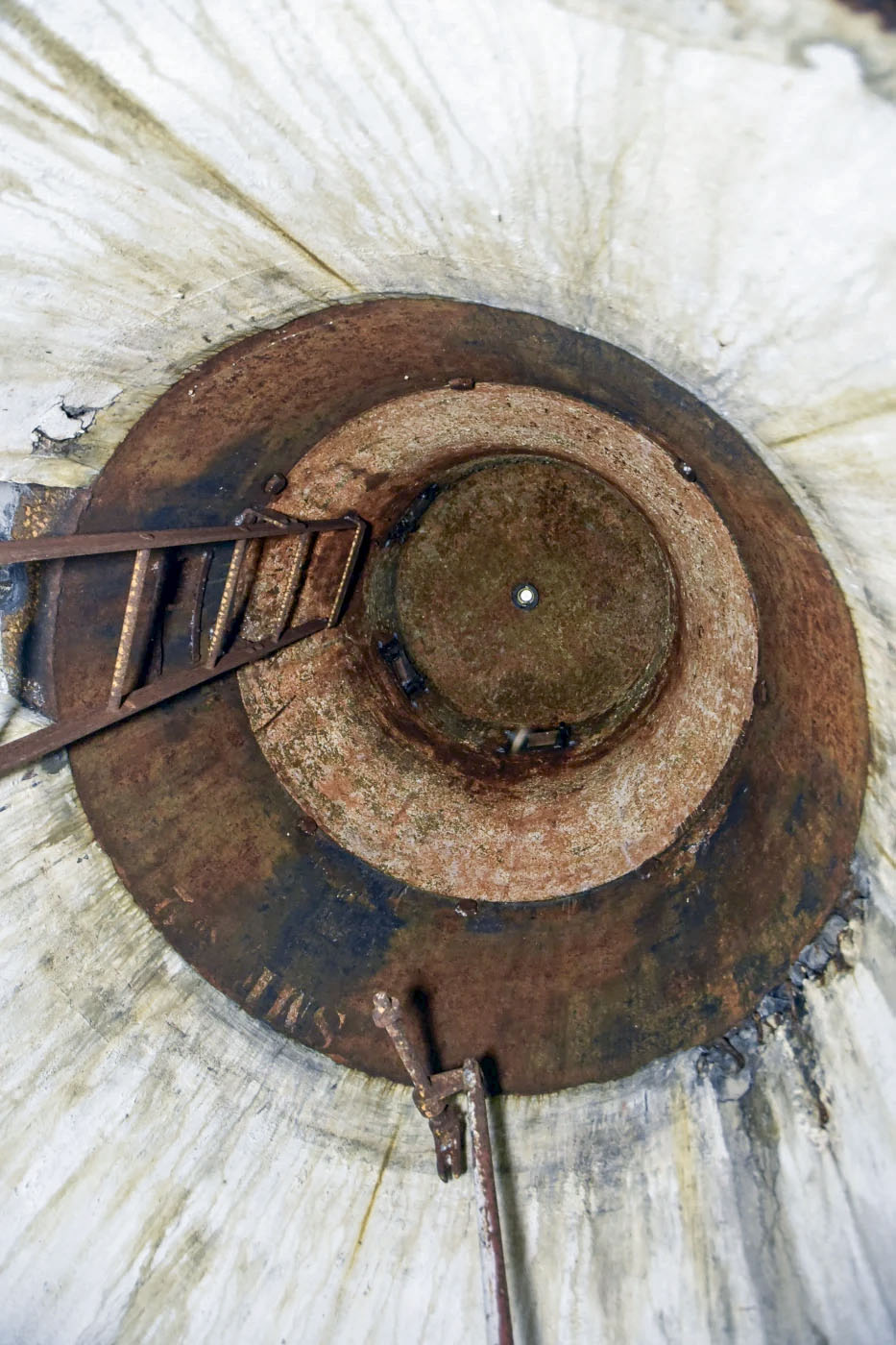

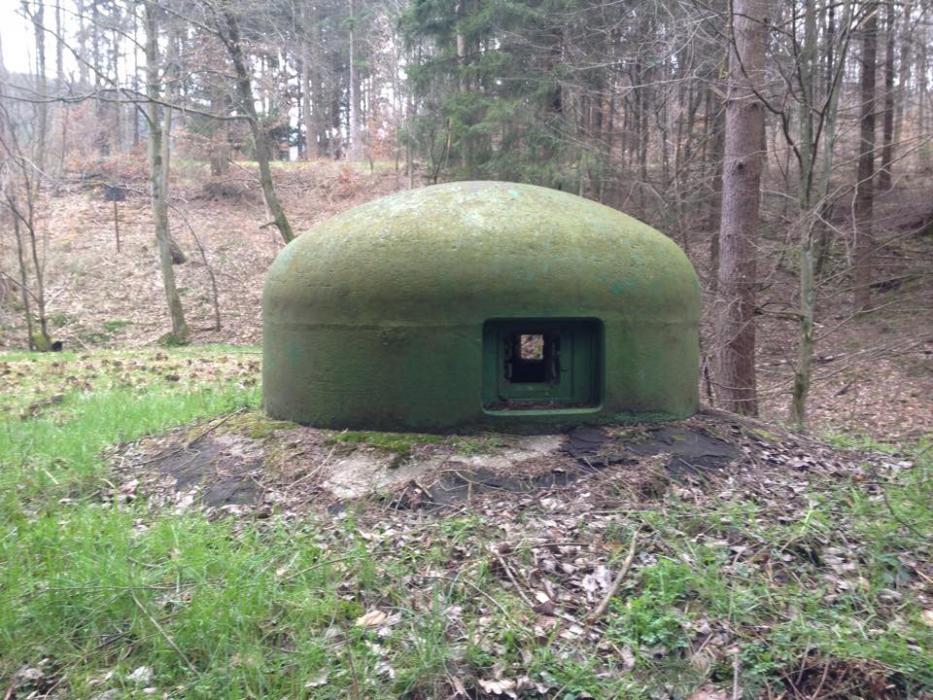

Cloche
Auteur : Aditus
CC-O - Oeuvre personelle libre de droits
Auteur : Aditus
CC-O - Oeuvre personelle libre de droits Photo n° 38287 - Taille écran 756 x 800 pixels
Déposée le 05/04/2021
Déposée le 05/04/2021
wikislides - © wikimaginot.eu
Jürgen Morr - Autor
WINECKERTHAL OUEST - (Casemate d'infanterie - double)

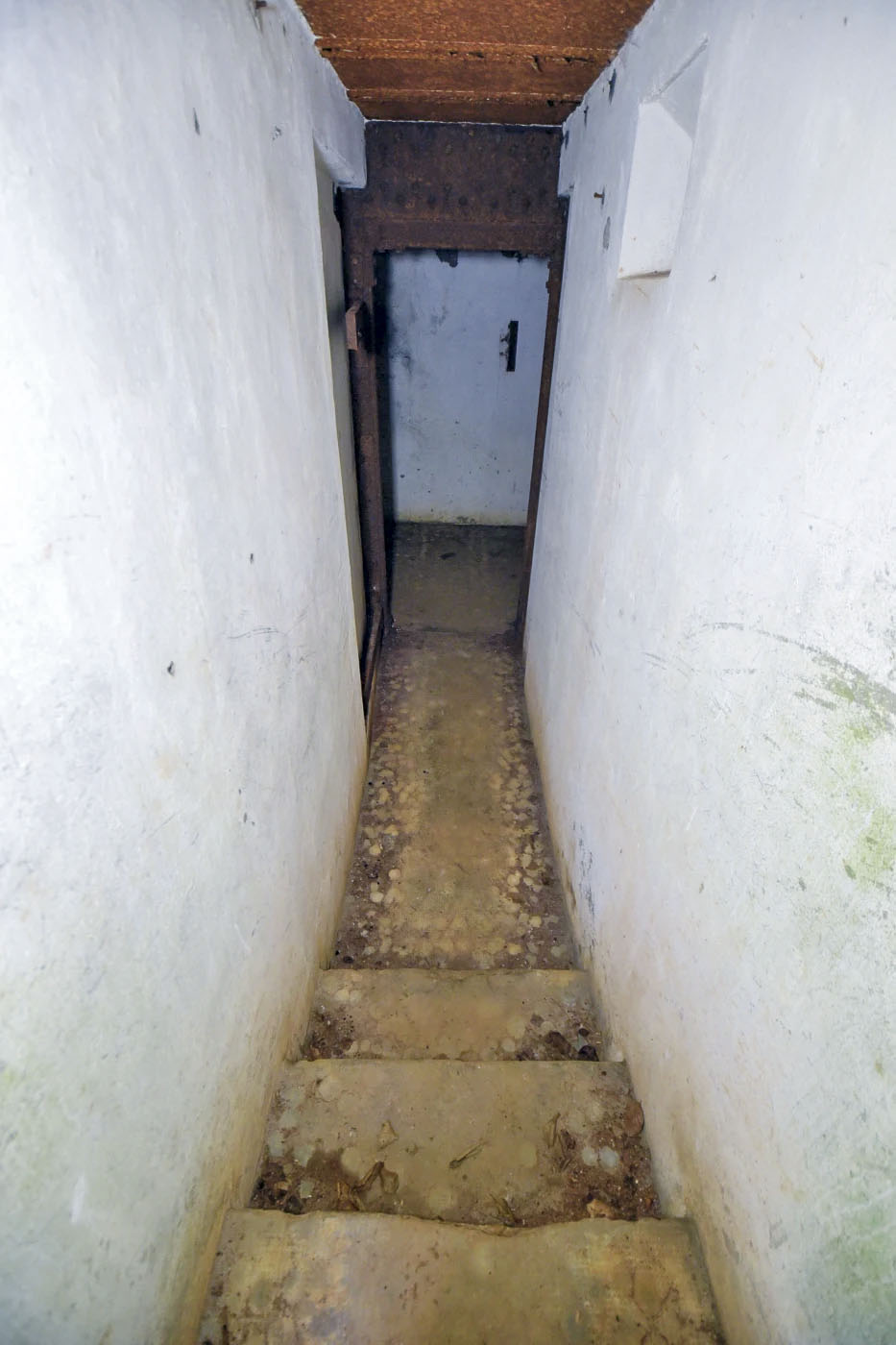

Porte intérieure vers la chambre de tir Est
