13
( Chambre de coupure )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Montmedy (tete de pont)
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
MONTMEDY (55600)
Lieu-dit / Parcelle
Coordonnées
49.535963 - 5.375991
Validité information
Verifié
Niveau de réalisation en 1940
Inconnu
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
Localisation confirmée.
La chambre de coupure est située en forêt, en bordure d'un chemin, au milieu d'un massif de terre légèrement surélevé, de forme trapézoïdale.
Le puits d'accès a perdu son échelle (supports encore en place) ainsi que son couvercle. Dimensions du puits (82 cm x 108 cm). Profondeur : 2m70.
Longueur du couloir : 2m82
La porte blindée fermant la chambre est restée en place.
Chambre faiblement inondée. Pas de puisard visible. Pas de conduit d'aération dans la dalle de plafond. Épaisseur de la dalle : 1 m
Dimensions de la chambre : 2m x 2 m
Le mur Sud comporte 4 buses métalliques (arrivées des câbles) et le mur Nord en comporte 6. Le mur de fond (Est) a conservé les profilés métalliques qui supportaient le matériel téléphonique.
Source(s) :
Relevé sur place le 25/02/2020
La chambre de coupure est située en forêt, en bordure d'un chemin, au milieu d'un massif de terre légèrement surélevé, de forme trapézoïdale.
Le puits d'accès a perdu son échelle (supports encore en place) ainsi que son couvercle. Dimensions du puits (82 cm x 108 cm). Profondeur : 2m70.
Longueur du couloir : 2m82
La porte blindée fermant la chambre est restée en place.
Chambre faiblement inondée. Pas de puisard visible. Pas de conduit d'aération dans la dalle de plafond. Épaisseur de la dalle : 1 m
Dimensions de la chambre : 2m x 2 m
Le mur Sud comporte 4 buses métalliques (arrivées des câbles) et le mur Nord en comporte 6. Le mur de fond (Est) a conservé les profilés métalliques qui supportaient le matériel téléphonique.
Source(s) :
Relevé sur place le 25/02/2020
EQUIPEMENT, Transmissions
La chambre de coupure était dotée d'un boitier répartiteur type 5 accouplé à un second boitier répartiteur type 4
Le raccordement des troupes d'intervalle était fait au travers d'un boitier de protection pour 16 lignes et d'un boitier de raccordement pour 14 lignes de campagne, ainsi que d'un boitier de protection et d'un boitier de raccordement pour 6 lignes de campagne
Le raccordement des troupes d'intervalle était fait au travers d'un boitier de protection pour 16 lignes et d'un boitier de raccordement pour 14 lignes de campagne, ainsi que d'un boitier de protection et d'un boitier de raccordement pour 6 lignes de campagne
GENERALITES, Localisation précise
Le positionnement géographique résulte du tracé des câbles visibles sur les vues aériennes de 1948
Il est validé sur le terrain
Il est validé sur le terrain
Fils de discussion
Localisation exacte de la CC-13 + nouveau blockhaus 6 messages, le dernier est de SCHOEN le 28/02/2020
Page n° 11191 mise à jour le 18/02/2023 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
THOMASIN Fabrice
13 - (Chambre de coupure)
Auteur : THOMASIN Fabrice
CC BY-SA -Paternité - Partage à l'identique Photo n° 83012 - Taille écran 800 x 1066 pixels
Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

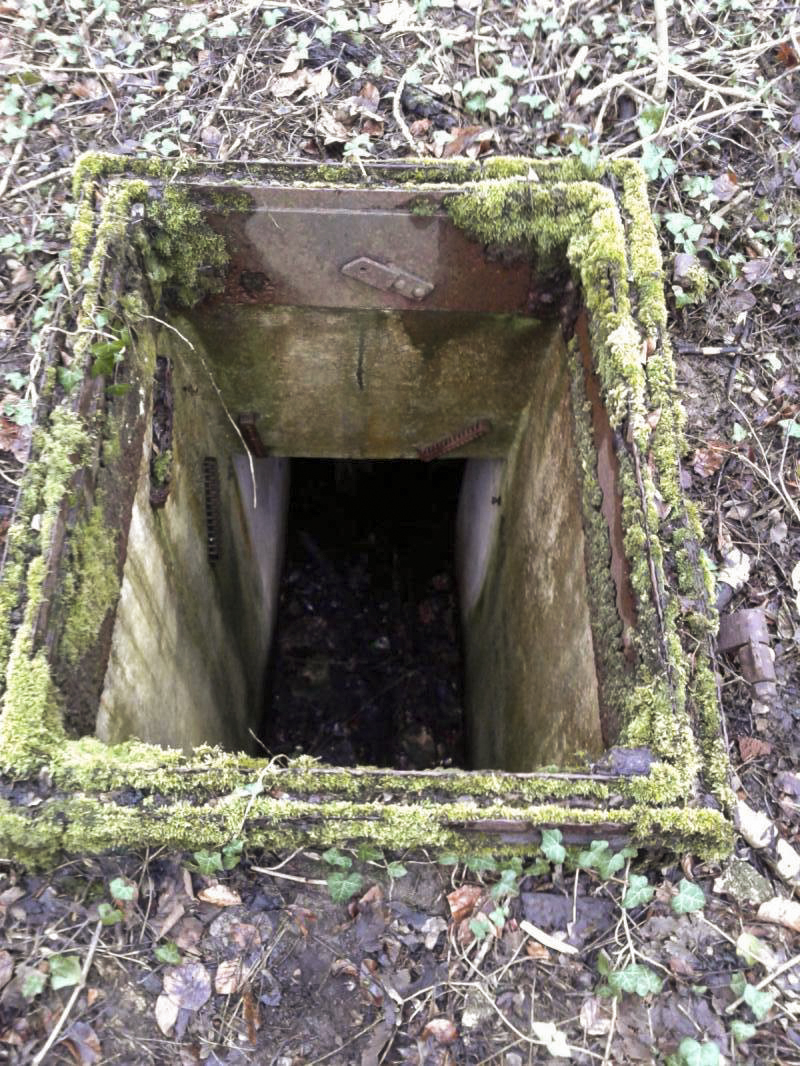

Le puits d'accès. Le couvercle a disparu.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83119 - Taille écran 800 x 1066 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

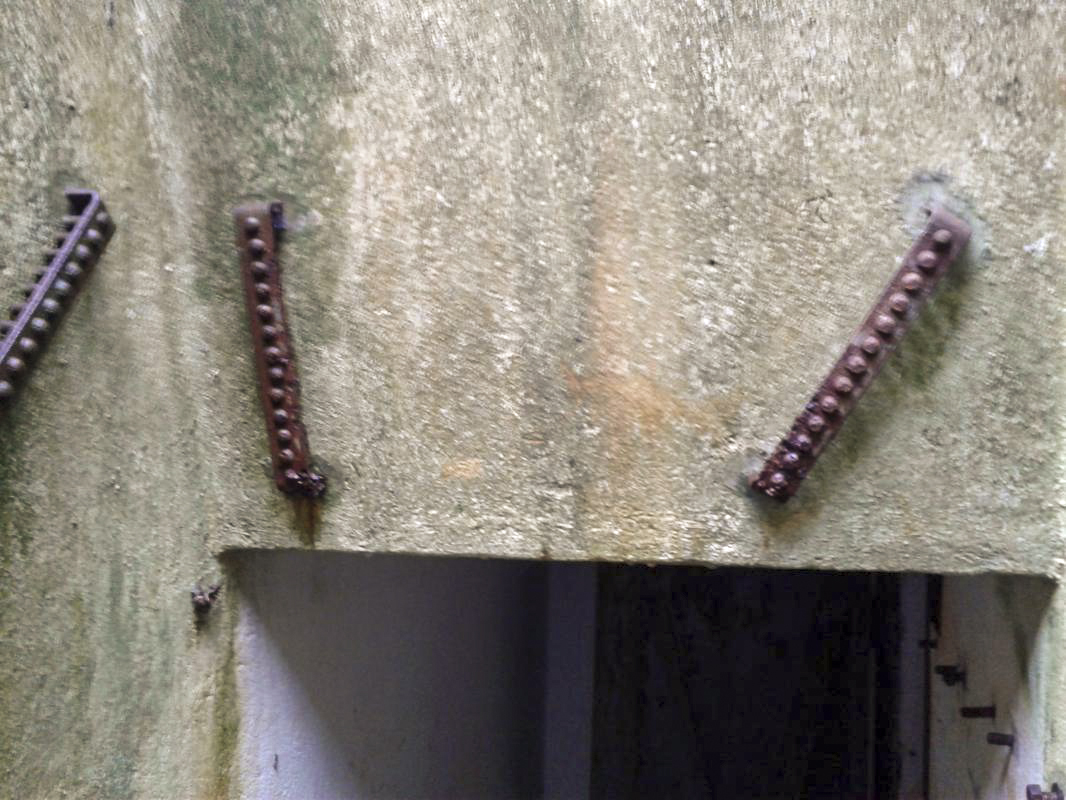

Le puits d'accès. Détail des fixations pour câbles.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83120 - Taille écran 1066 x 800 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

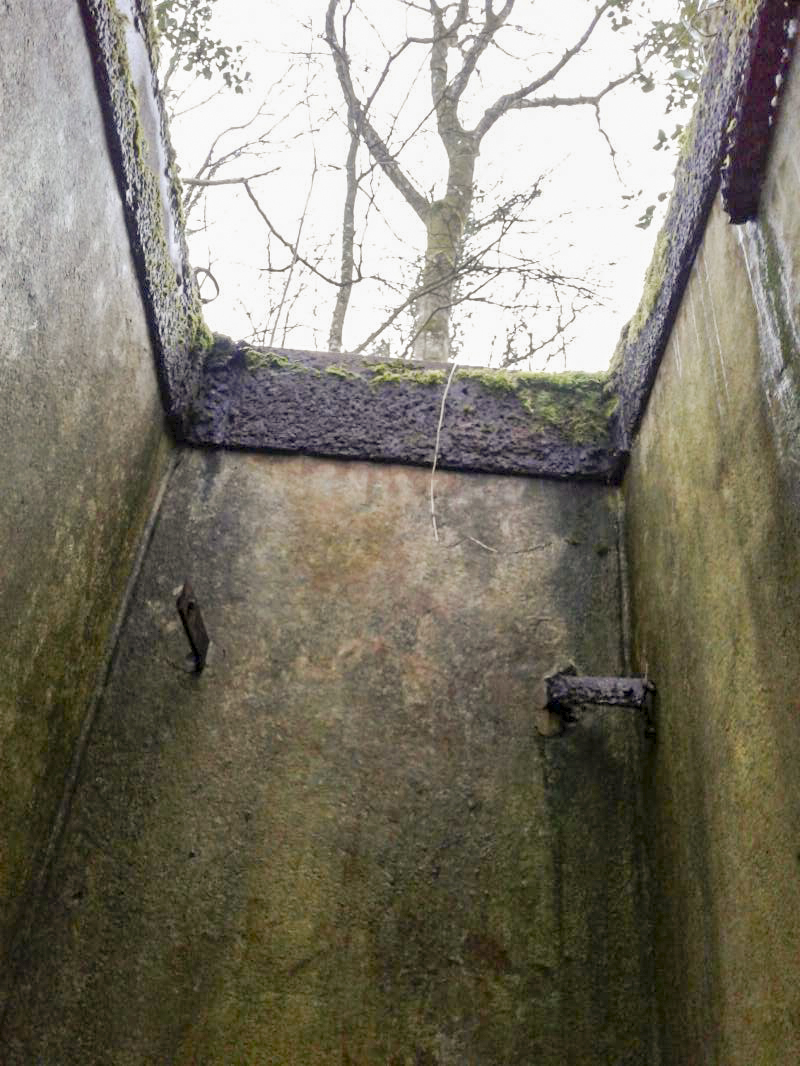

Le puits d'accès.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83121 - Taille écran 800 x 1066 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)
Le couloir. Fourreaux de passage des câbles.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83122 - Taille écran 1066 x 800 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

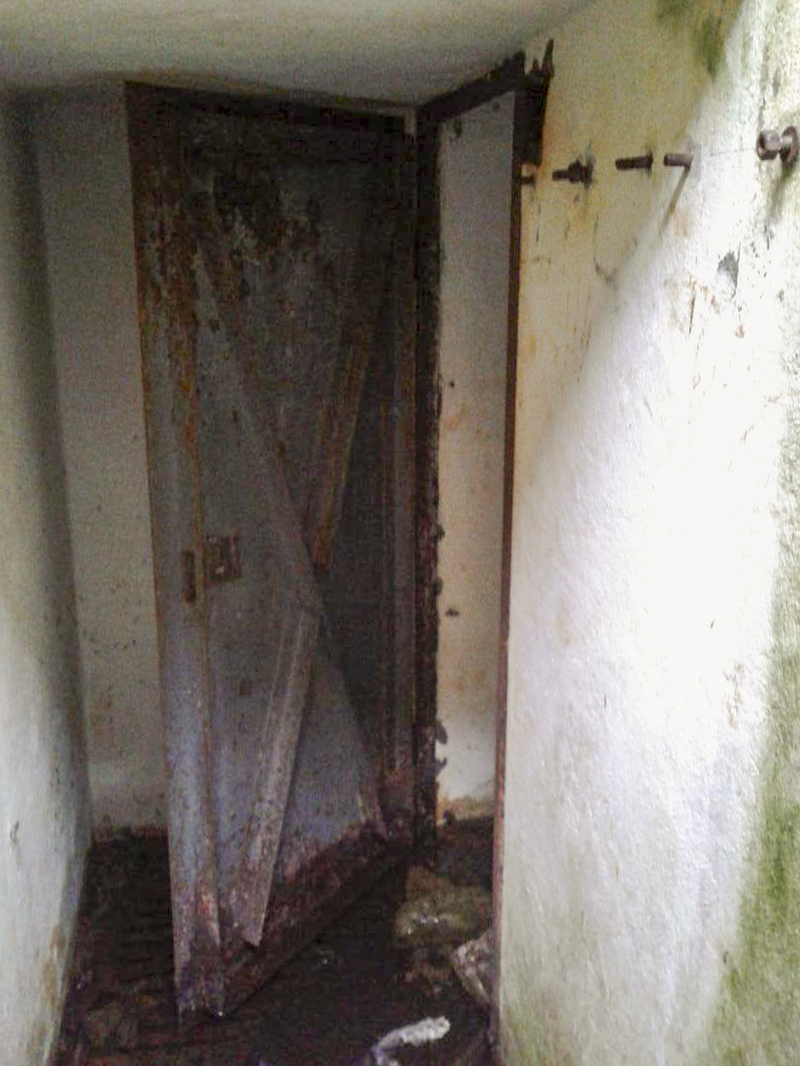

Le couloir. Porte d'accès à la chambre.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83123 - Taille écran 800 x 1066 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

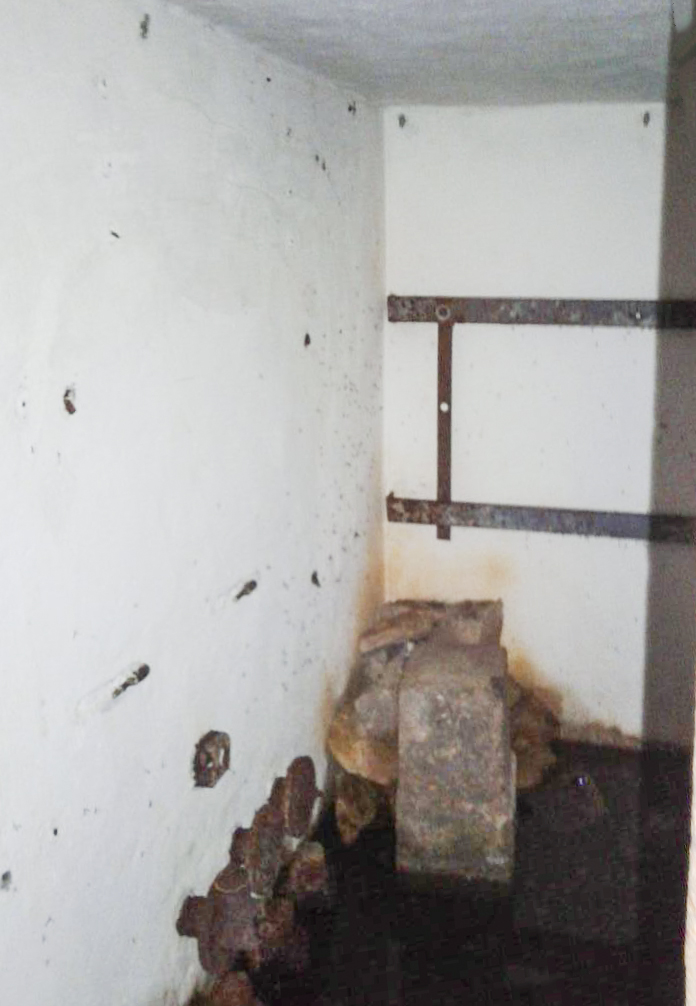

Intérieur de la chambre (gauche).
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83124 - Taille écran 696 x 1006 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

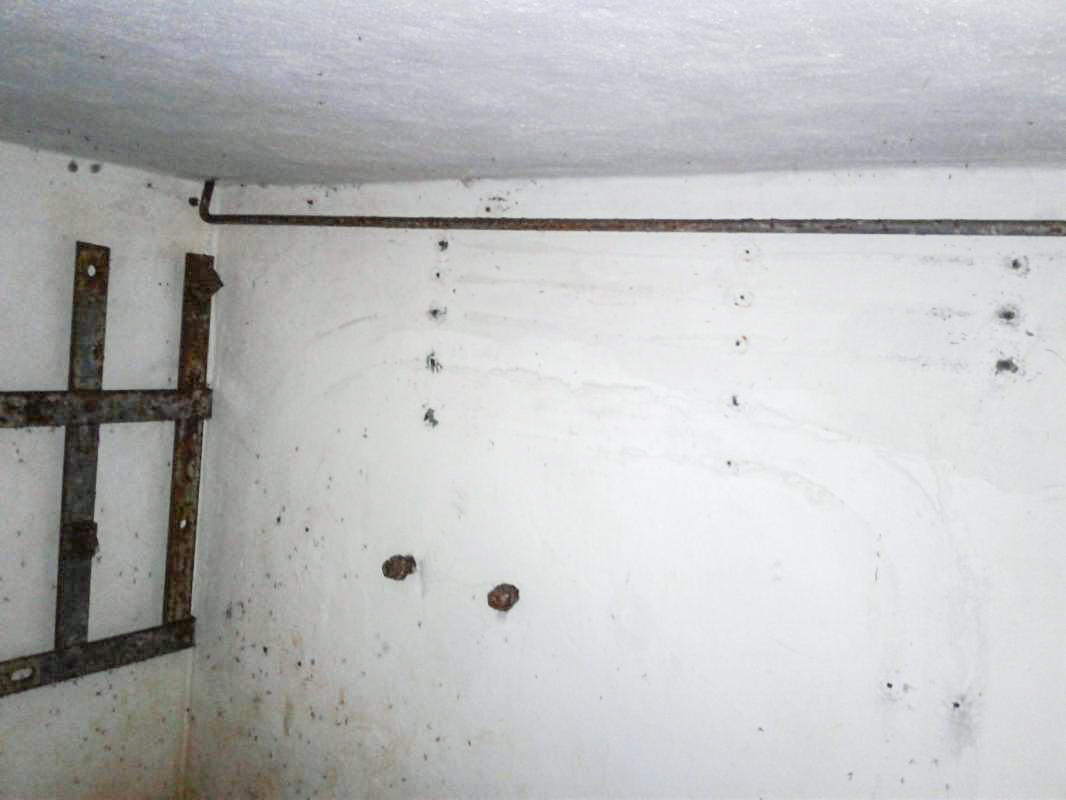

Intérieur de la chambre (mur de fond / l'est).
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83125 - Taille écran 946 x 734 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)
Intérieur de la chambre (mur de droite / le sud).
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83126 - Taille écran 1066 x 800 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

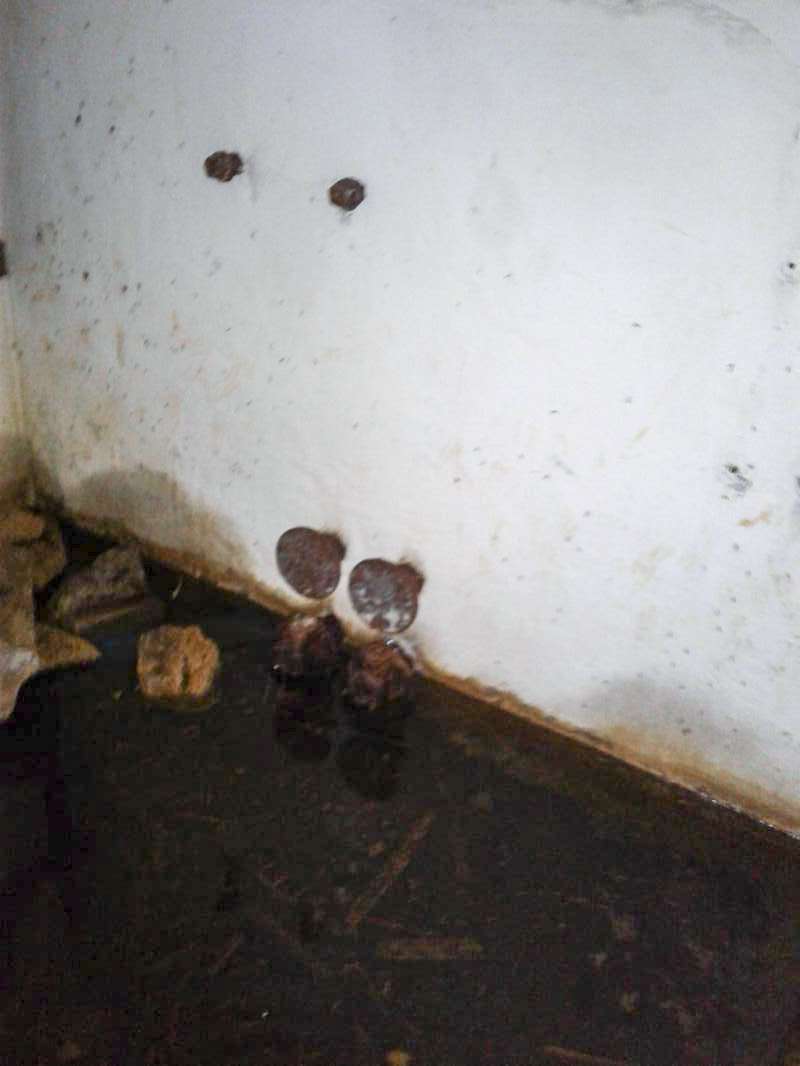

Arrivée des câbles (mur de droite / le sud).
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83127 - Taille écran 800 x 1066 pixels
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
Prise le 25 févr. 2020 - Déposée le 18/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
13 - (Chambre de coupure)

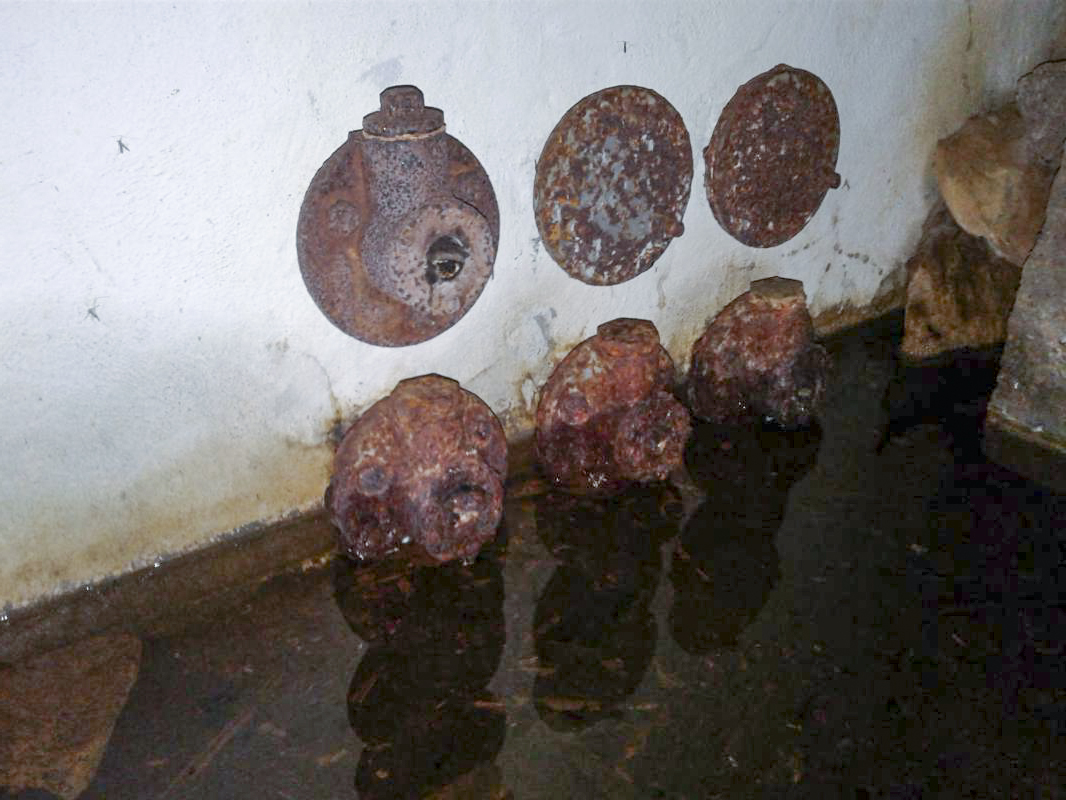

Départ des câbles (mur de gauche / le nord).
