Coût construction de l'ensemble 130 080 frs
Source(s) : Polycopie d’un document original non daté, « un exemple des fortifications MOM en secteur faiblement fortifié, S.F. Bas-Rhin, archives J.L. Burtscher.
CONSTRUCTION, Description
A la hauteur de Strasbourg, la ligne principale est organisée sur un kilomètre de profondeur, mais directement sur la berge du Rhin. On y retrouve donc pas une ligne d'avants poste, à une dizaine de kilomètre de la Ligne Principale de Résistance.
Sur la position ouest des forts allemands de Strasbourg (construits dans les années 1880, pendant l'annexion) fut ainsi organisée une ligne de défense composée de blockhaus de flanquement. Celle ci se trouve à près de 10 kilomètre de la rive gauche du Rhin. L'artillerie profita également de la position dominante (40 mètres par rapport à la plaine) pour y placer plusieurs observatoires.
Construits en 1936, plusieurs de ces blockhaus sont directement intégrés à des constructions allemandes, forts, abris ou observatoires.
Contrairement à la majeure partie des constructions de 1936, celle-ci n'est pas intégrée à une construction ex-allemande. Elle n'est pourtant pas plus « conventionnelle » que ce que l'on trouve dans le secteur. Il s'agit d'un observatoire accolé directement à un abri avec un blockhaus pour deux mitrailleuses.

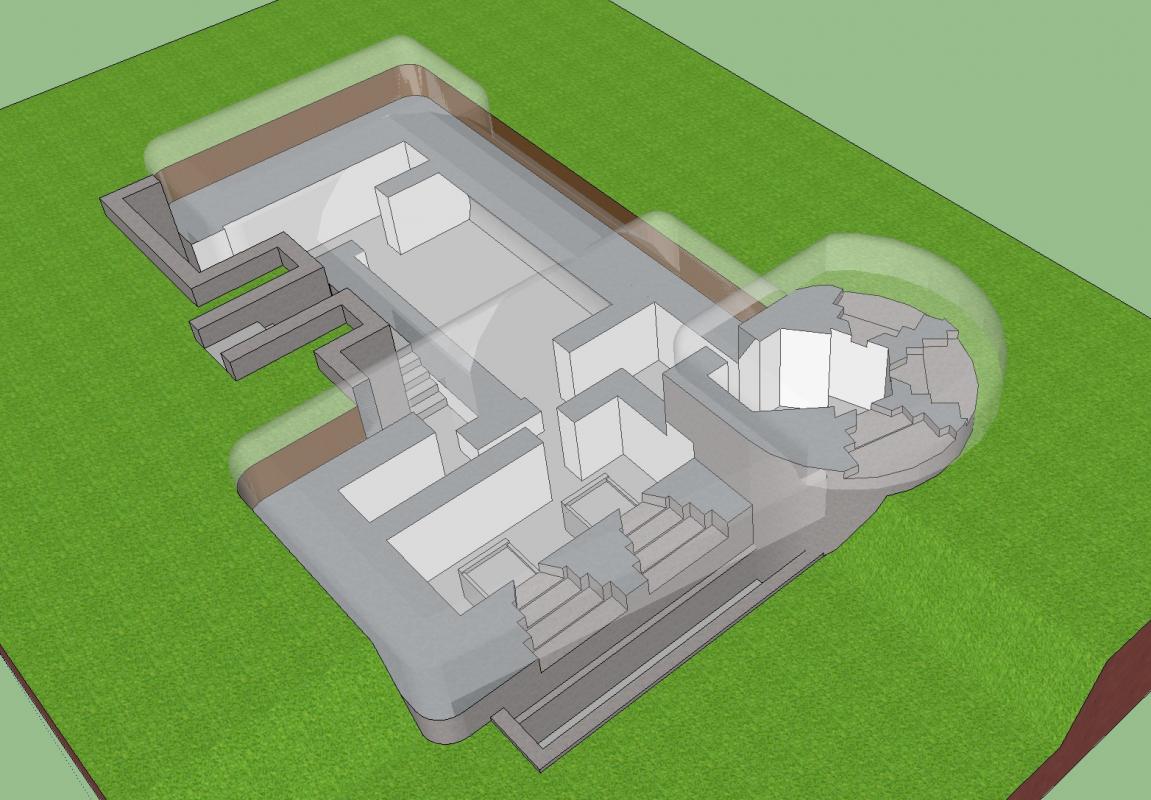

Construit à contre pente, un escalier permet de rejoindre une tranchée maçonnée qui dessert les deux entrées de l'ensemble. L'entrée gauche communique par une chicane au central d'observation composé d'une alvéole abri de six mètre de long. L'entrée de droite communique, à gauche avec le central, à droite avec le blockhaus, à son extrémité avec l'observatoire. Le blockhaus est de plain pied avec le central alors que l'observatoire est surélevé par rapport à l'ensemble.
CONSTRUCTION, Mission, ou Fonction de l'objet
Direction de tir au sud-ouest. Flanque le versant est de la colline de Hausbergen.
DENOMINATION, Indicatifs et n° d'abonné
L'observatoire portait pour l'artillerie l'indicatif H1
Source(s) : Schéma du réseau téléphonique d'observation et de commandement du SFBR
Le numéro d'abonné du POC artillerie (central) au réseau téléphonique de la fortification était 2510
Source(s) : Schéma du réseau téléphonique d'observation et de commandement du SFBR
HISTORIQUE, Construction
Construction en 1936
Source(s) : Polycopie d’un document original non daté, « un exemple des fortifications MOM en secteur faiblement fortifié, S.F. Bas-Rhin, archives J.L. Burtscher.
Fils de discussion
Abri et blockhaus 11 messages, le dernier est de SCHOEN le 11/11/2019

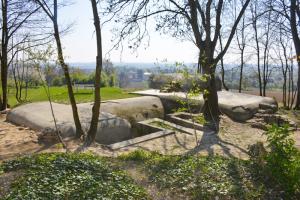

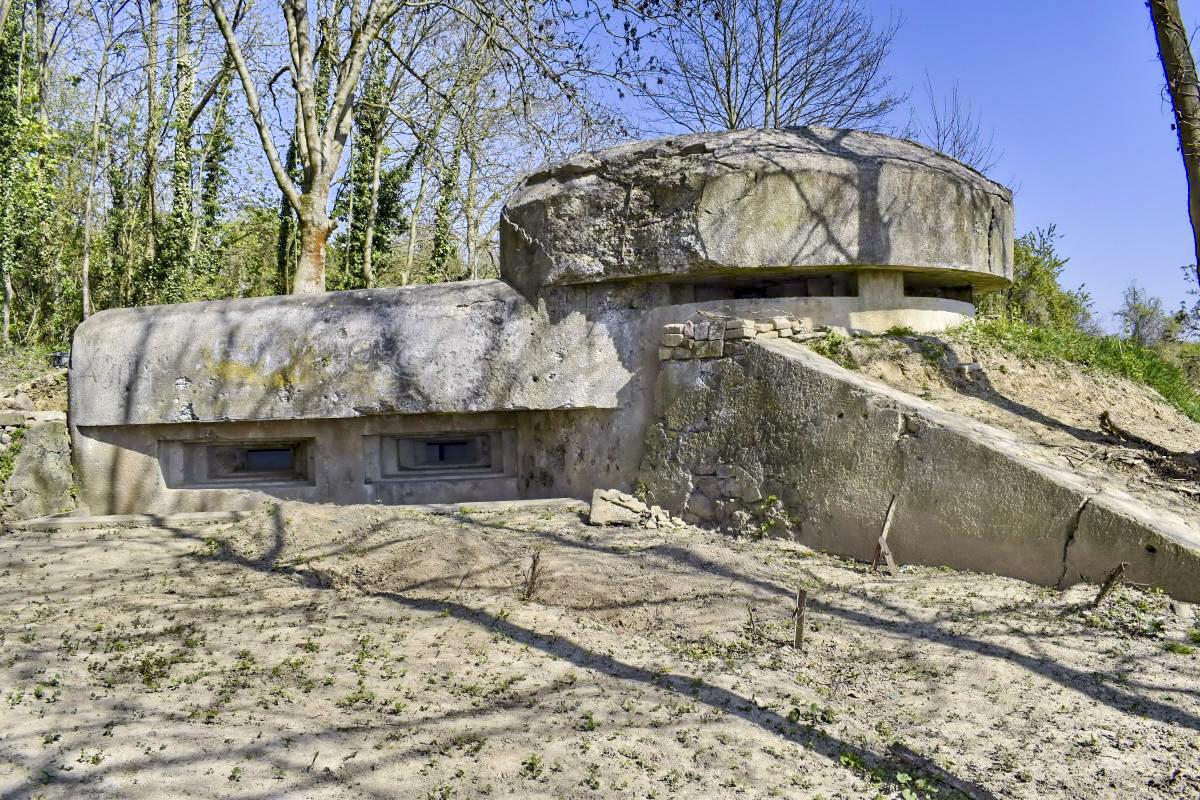

Vue d'ensemble de la construction avec l'observatoire en surplomb Auteur : PAVEL Jan

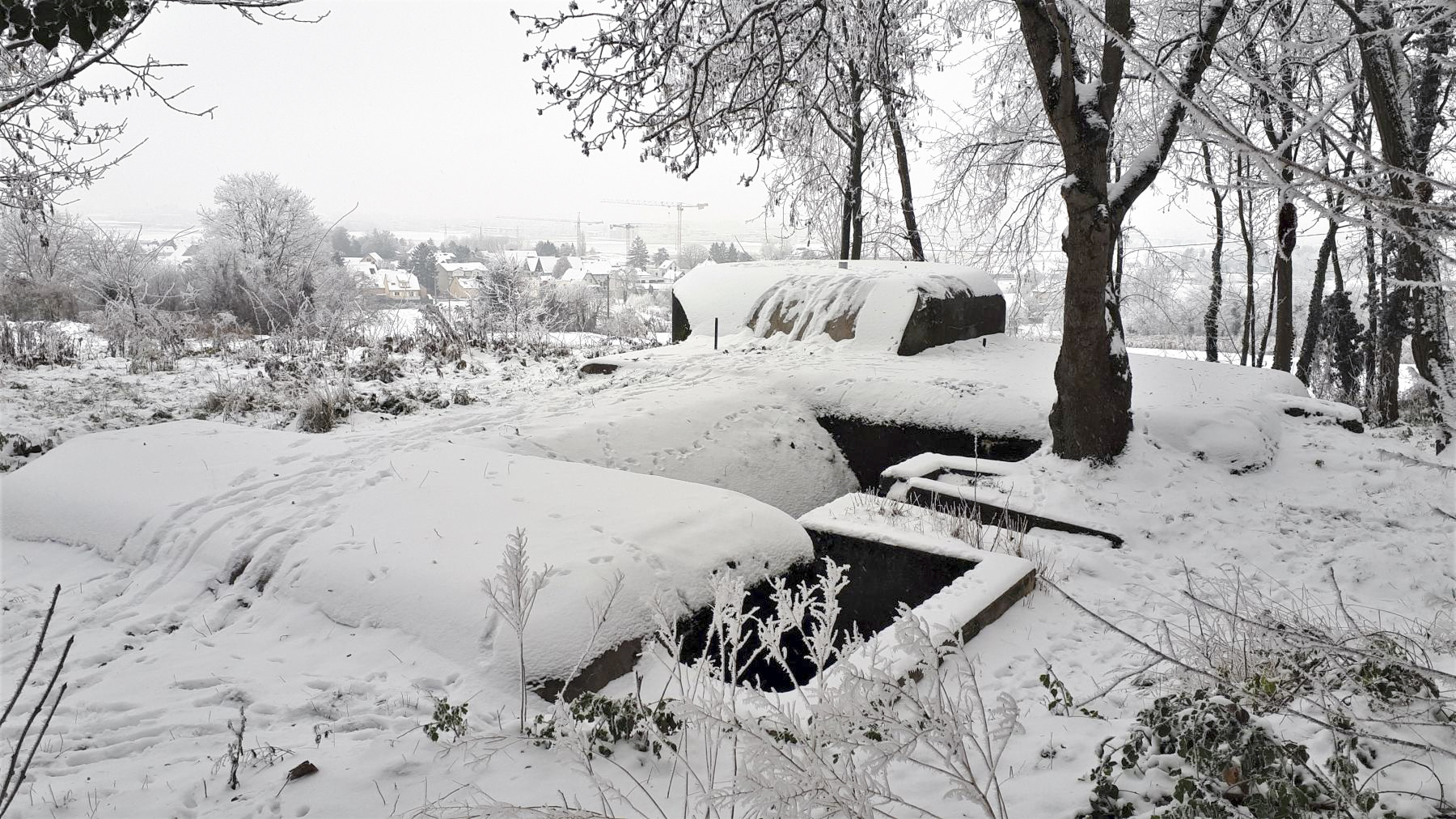

Vue d'ensemble de la construction Auteur : LAMBERT Pascal
Vue d'ensemble de la construction Auteur : Les Gardiens du Rhin - G.Fuchs

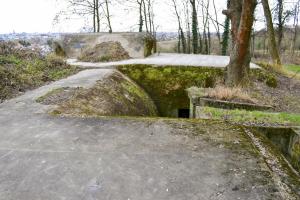

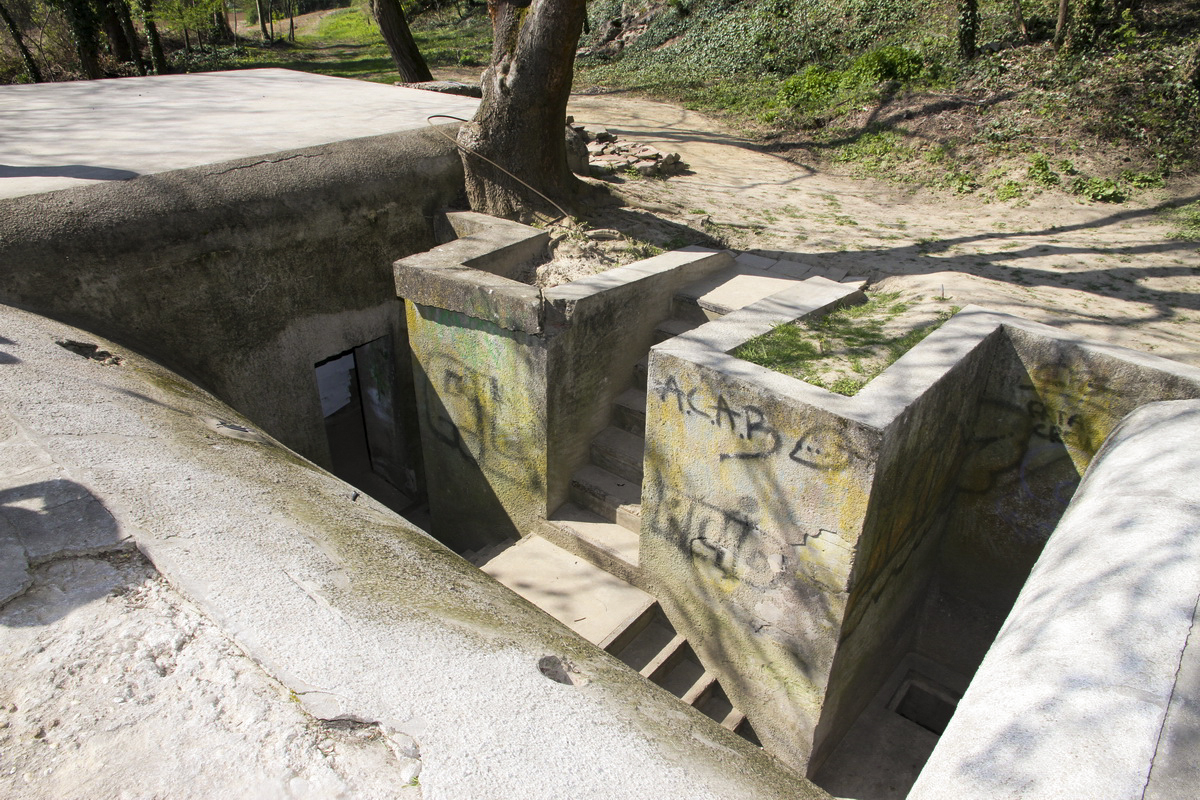

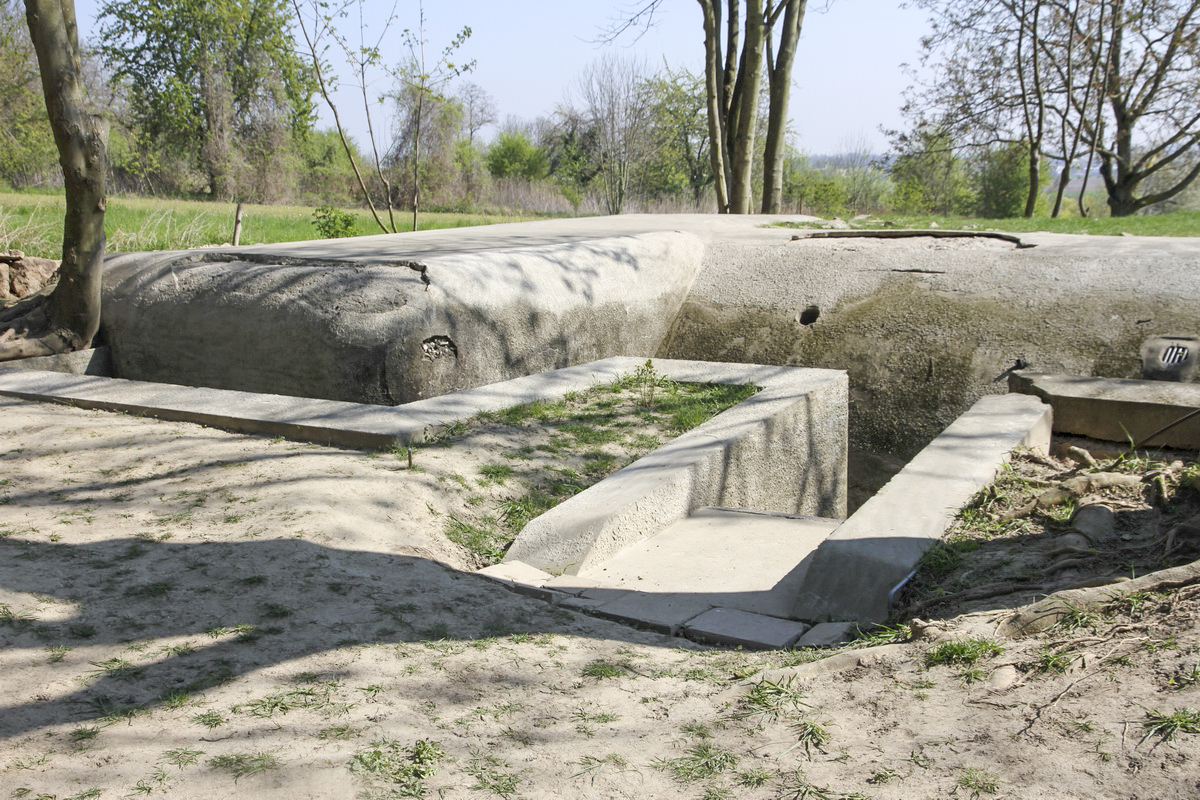

L'accès à la tranchée maçonnée desservant les entrées Auteur : JOLAS, Jean-Michel

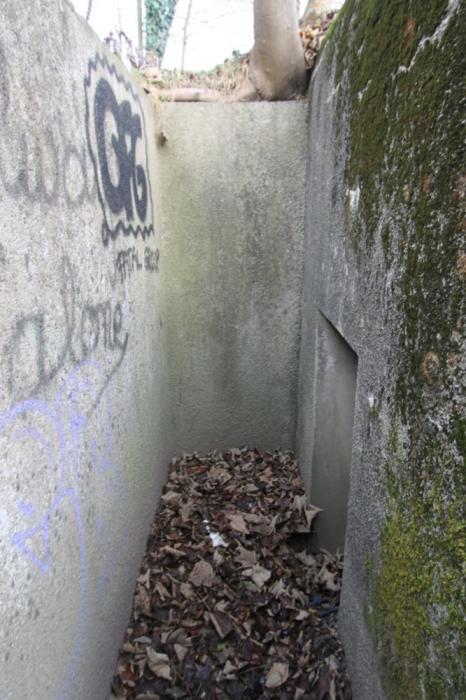

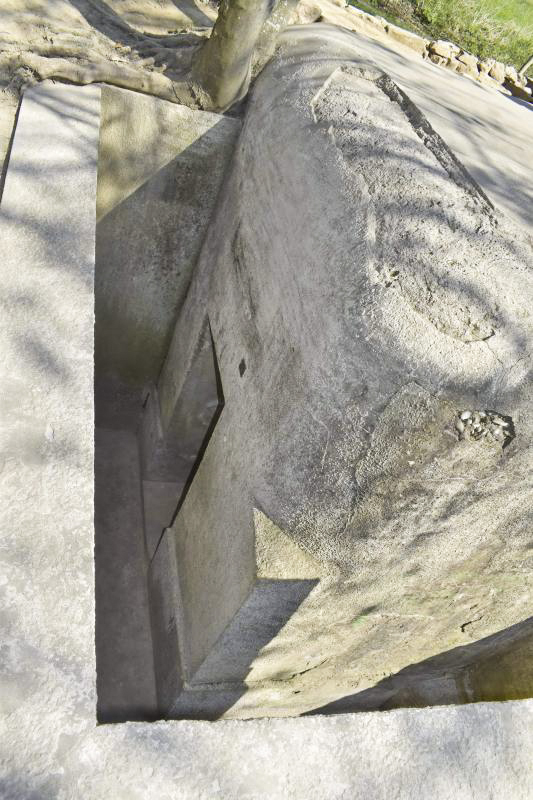

la tranchée maçonnée desservant les entrées Auteur : JOLAS, Jean-Michel
L'entrée de gauche desservant l'abri Auteur : D. Froehly
L'entrée de gauche desservant l'abri Auteur : Les Gardiens du Rhin

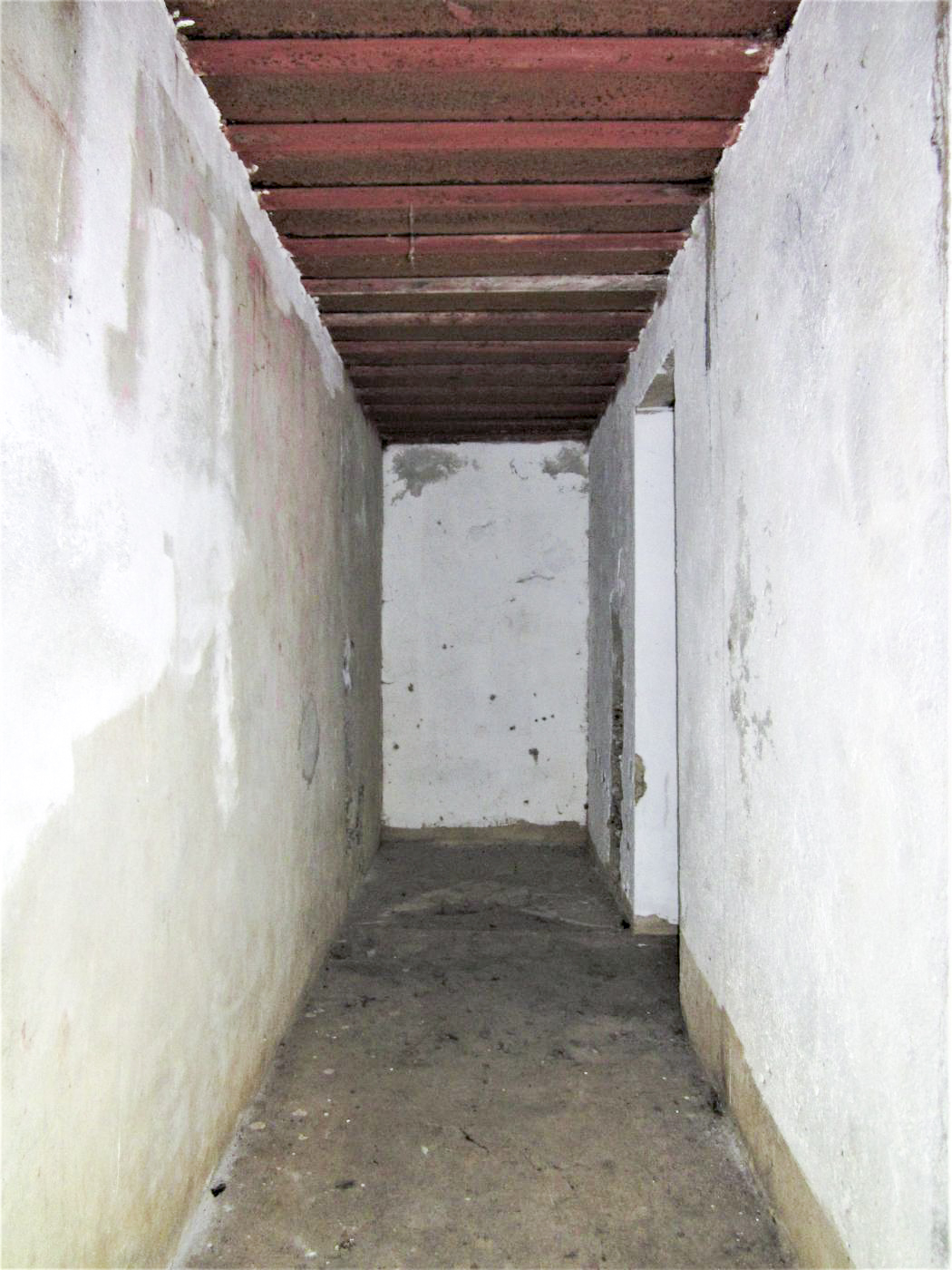

Couloir de gauche desservant l'abri Auteur : Les Gardiens du Rhin - G.Fuchs

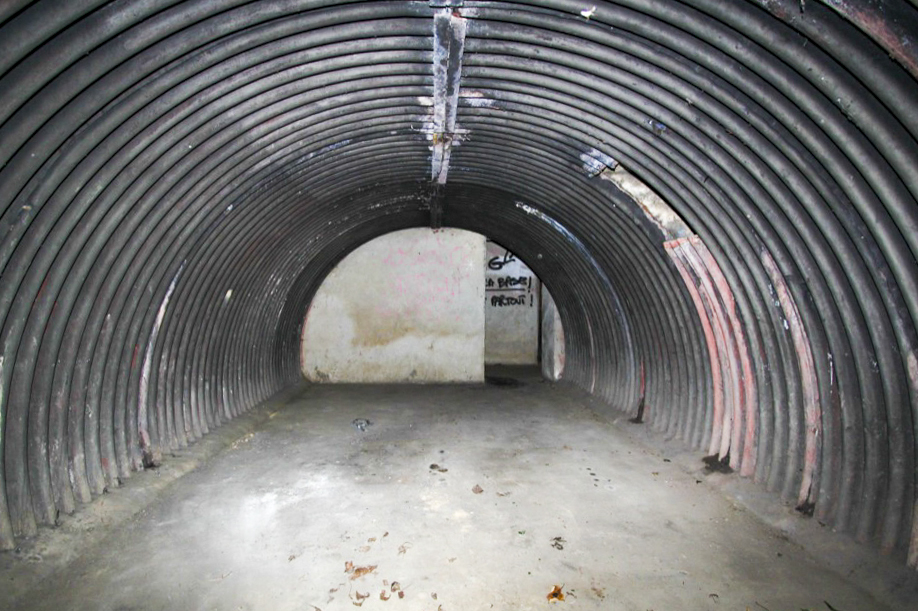

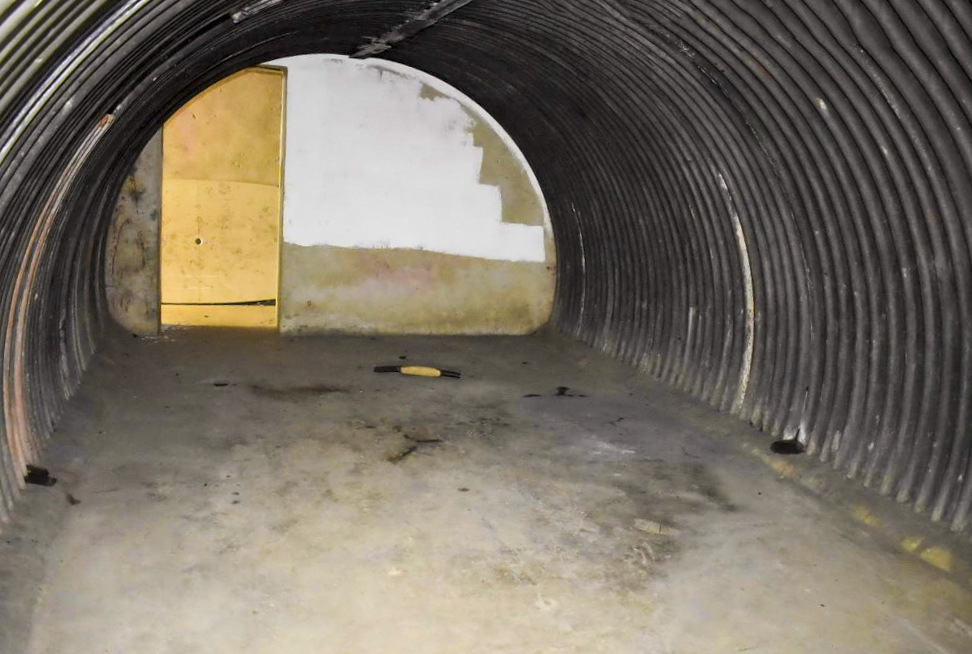

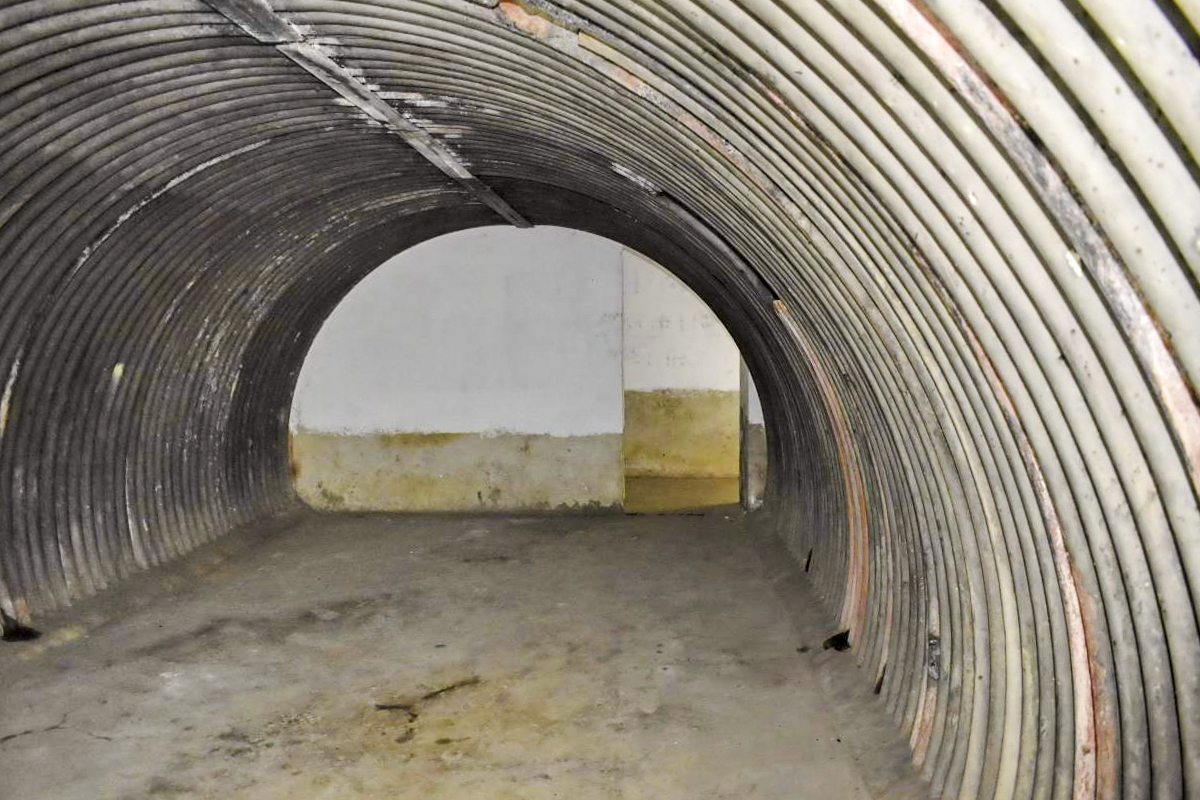

L'unique alvéole de l'abri Auteur : Les Gardiens du Rhin
L'unique alvéole de l'abri Auteur : D. Froehly
L'unique alvéole de l'abri Auteur : D. Froehly

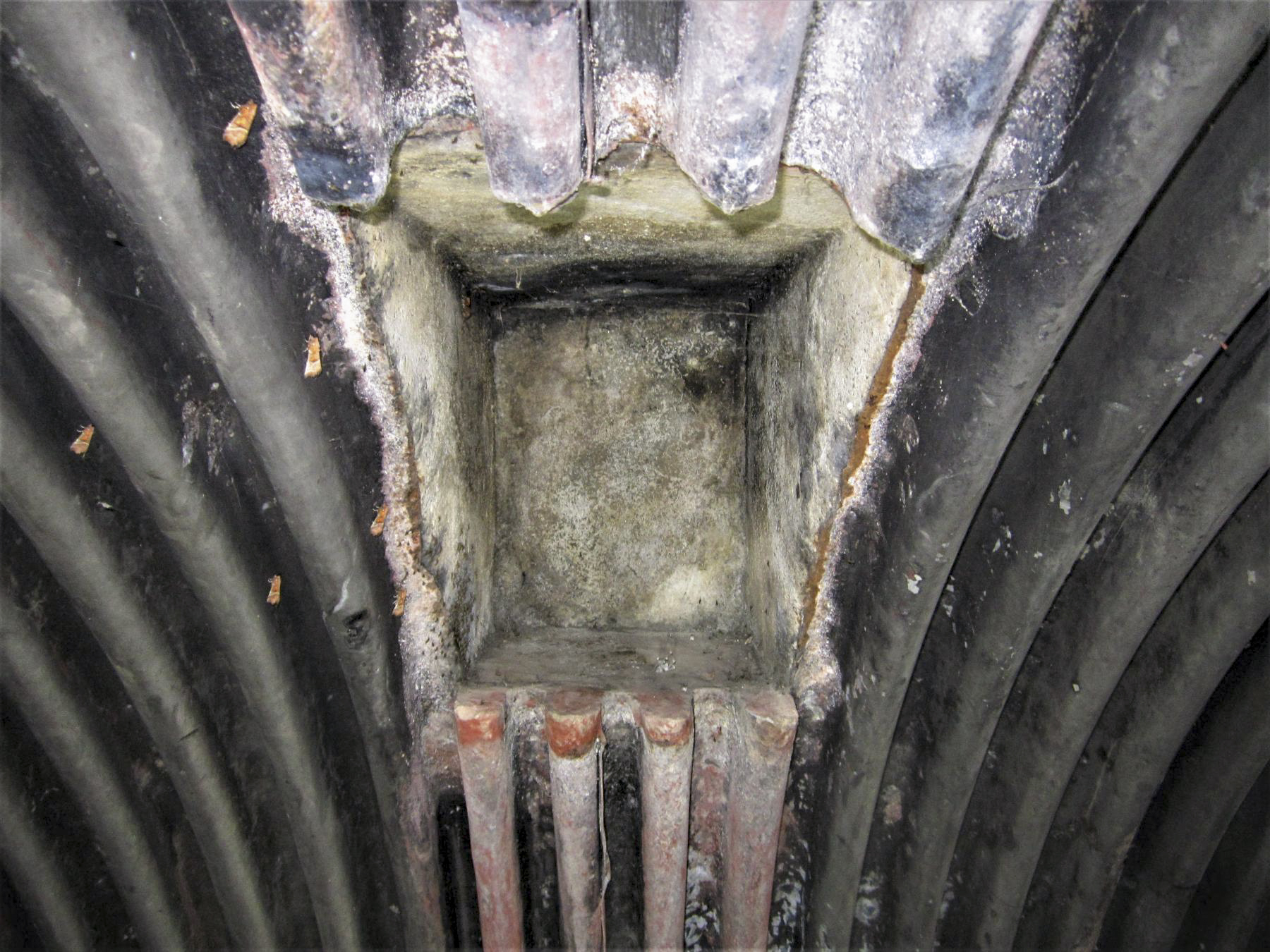

Niche pour une lampe à pétrole Auteur : Les Gardiens du Rhin - G.Fuchs

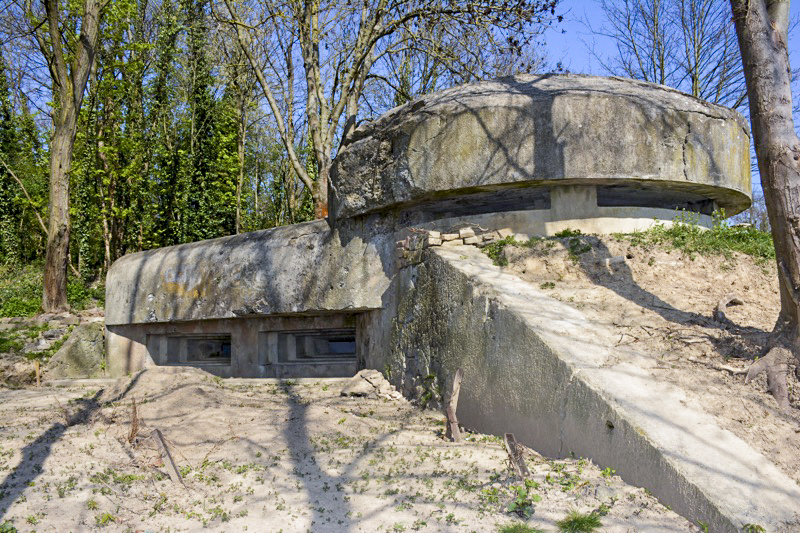

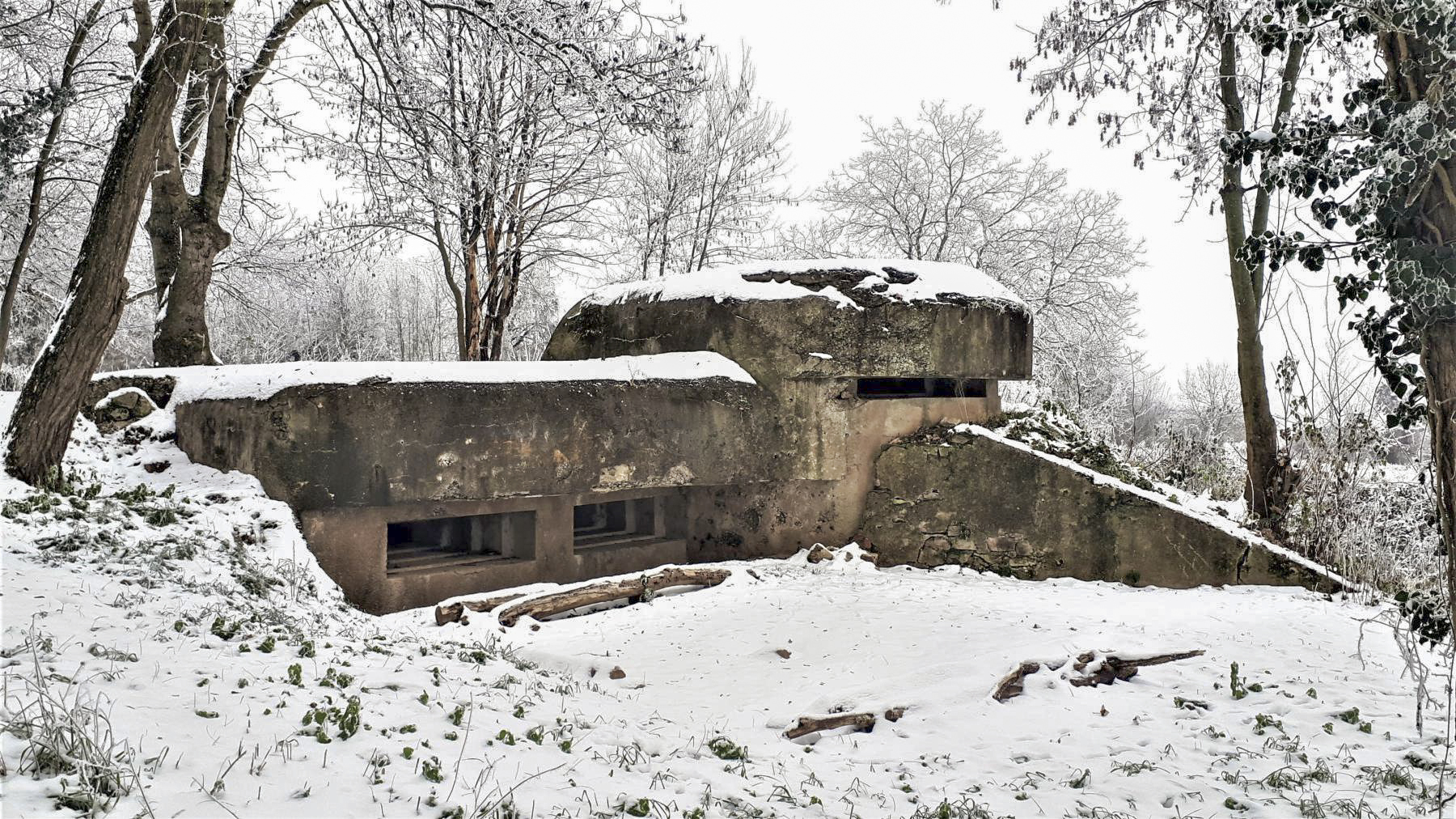

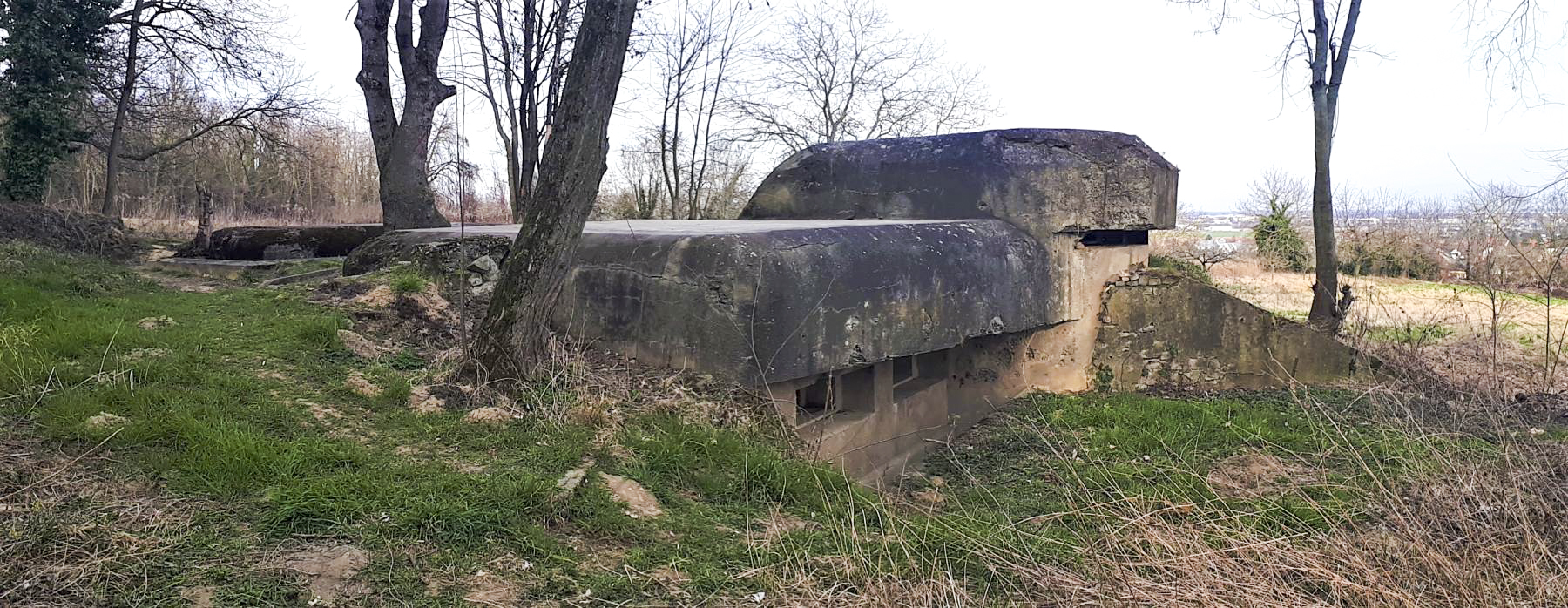

Vue d'ensemble de la partie active et de l'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs
la chambre de tir et l'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs

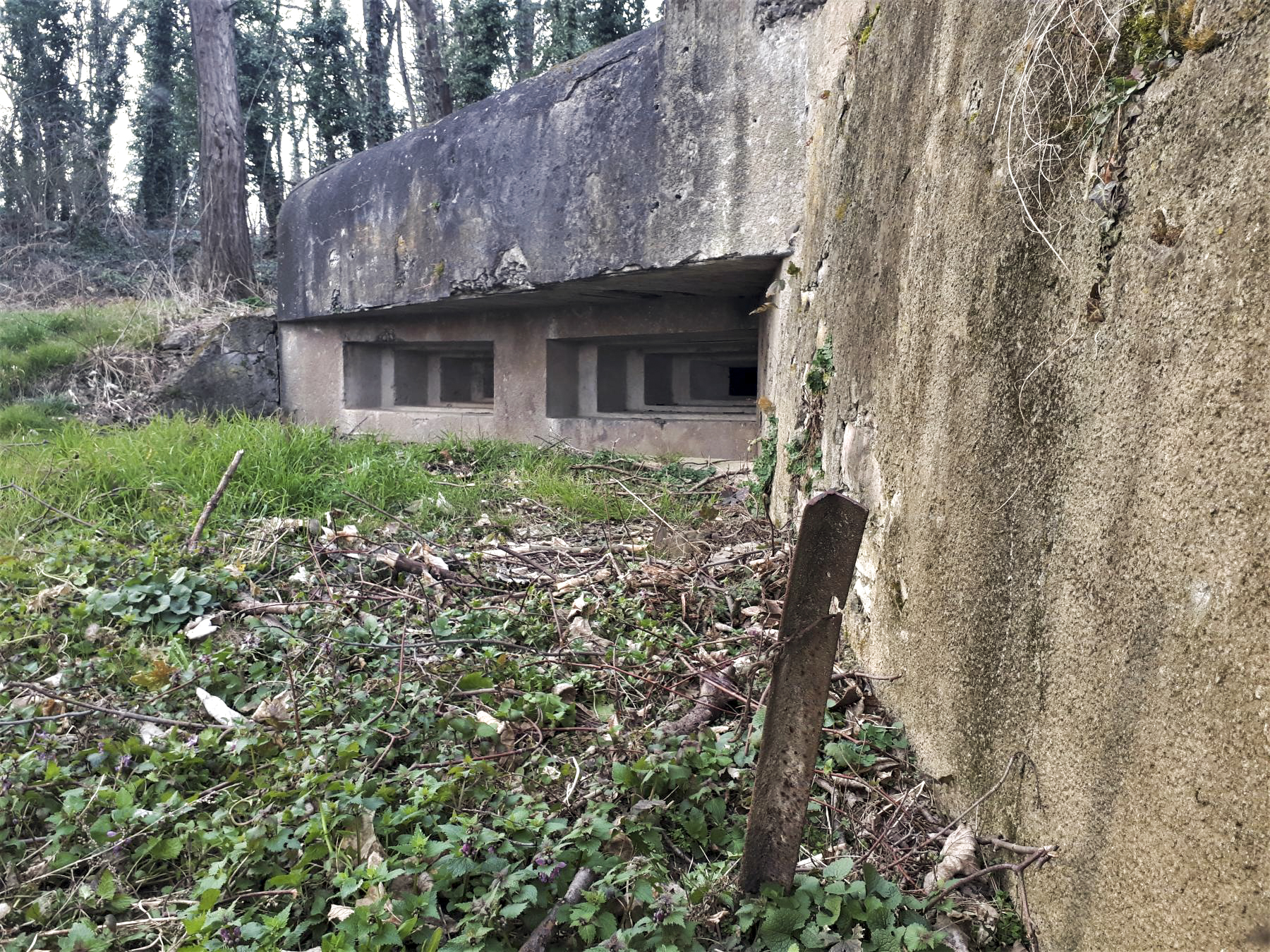

Les deux créneaux pour mitrailleuses Auteur : Les Gardiens du Rhin - G.Fuchs
la chambre de tir et l'observatoire Auteur : D. Froehly
la chambre de tir et l'observatoire Auteur : LAMBERT Pascal
L'observatoire Auteur : D. Froehly
L'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs
L'observatoire Auteur : Les Gardiens du Rhin
L'observatoire Auteur : D. Froehly
L'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs
Vue panoramique au niveau de l'orifice périscopique Auteur : Les Gardiens du Rhin - G.Fuchs
L'entrée de droite desservant l'ensemble de la construction Auteur : D. Froehly
Couloir de droite desservant l'ensemble de la construction Auteur : D. Froehly
La chambre de tir Auteur : Les Gardiens du Rhin
La chambre de tir Auteur : PAVEL Jan
La chambre de tir Auteur : Les Gardiens du Rhin - G.Fuchs
Créneau et table support d'une mitrailleuse Auteur : D. Froehly
Support du ventilateur
A coté, un crochet pour hamac Auteur : Les Gardiens du Rhin - G.Fuchs
Local attenant à l'observatoire
Au mur, des crochets pour hamacs Auteur : Les Gardiens du Rhin - G.Fuchs
Accès à l'observatoire
Au mur, des crochets pour hamacs Auteur : Les Gardiens du Rhin - G.Fuchs
Accès à l'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs
L'observatoire Auteur : Les Gardiens du Rhin
L'observatoire Auteur : Les Gardiens du Rhin - G.Fuchs
Les trois créneaux d'observation et l'orifice périscopique en toiture Auteur : Les Gardiens du Rhin - G.Fuchs
Vestige d'un bornier téléphonique sous le créneau central Auteur : Les Gardiens du Rhin - G.Fuchs
Vue imprenable sur Strasbourg depuis le créneau central Auteur : Les Gardiens du Rhin - G.Fuchs
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Article sur l'abri actif et observatoire du Fort Foch
Auteur : Les Gardiens du Rhin - A. SCHOEN
Document #74711 disponible en ligne (1.85 Mo)
Reproduction et diffusion interdites sans l'accord de l'auteur
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1958
FORT FOCH - (Abri)

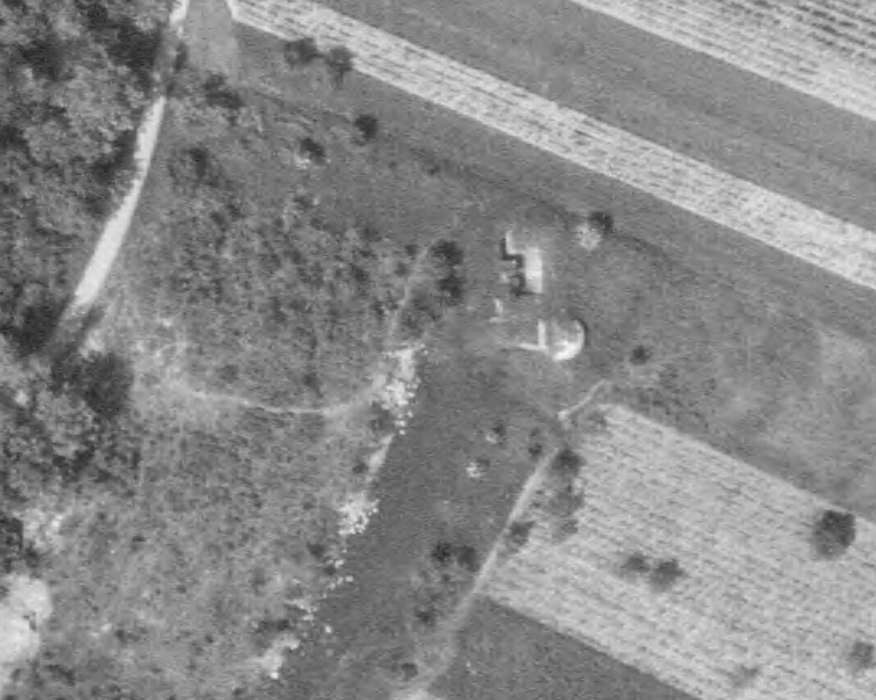

Photo prise en mai 1958 Auteur : IGN - Géoportail 1958 Oeuvre dans le Domaine Public, Libre de droits
