51 - La VIGNETTE
( Chambre de coupure )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Mouzon
Quartier
Malandry
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
SAILLY(08370)
Lieu-dit / Parcelle
Coordonnées
49.589615 - 5.188245
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure de taille réduite - Protection renforcée - Accés en puit Accés en puits (Trappe et échelle) Protection moyenne (dalle de 1m, murs de 1,25m) Local intérieur de 1m X 1m50.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Environnement
Chambre de coupure située en forêt, à proximité immédiate (13 m) du PC du 1° Bataillon du 136° RIF auquel elle était reliée par câble téléphonique enterré.
Une autre ligne téléphonique se laisse deviner (fossé rectiligne imparfaitement rebouché) en direction de l'observatoire de la Vignette (non retrouvé) et vers la Chambre de coupure de Malandry.
Le puits d'accès à la chambre de coupure est béant (trémie de section rectangulaire 1,00 x 0,80 m), le couvercle et l'échelle ayant disparu. Puits profond de plus de 3 m. Intérieur non visité.
Le massif bétonné est assez imposant, avec trois angles affleurants visibles. Les dimensions extérieures peuvent donc être mesurées ( 6 m x 5 m ). La parcelle acquise a été bornée (2 bornages subsistants) mais elle ne figure pas au cadastre. L'ensemble était protégé par une clôture de 1 m de haut, fils barbelés portés par des piquets en cornières d'aciers (plusieurs subsistent) enchâssés dans des dés de béton. Deux angles restent visibles (socles bétonnés plus conséquents, avec vestiges des cornières des piquets d'angle attestés).
Source(s) :
Relevés sur place le 19/07/2019
Une autre ligne téléphonique se laisse deviner (fossé rectiligne imparfaitement rebouché) en direction de l'observatoire de la Vignette (non retrouvé) et vers la Chambre de coupure de Malandry.
Le puits d'accès à la chambre de coupure est béant (trémie de section rectangulaire 1,00 x 0,80 m), le couvercle et l'échelle ayant disparu. Puits profond de plus de 3 m. Intérieur non visité.
Le massif bétonné est assez imposant, avec trois angles affleurants visibles. Les dimensions extérieures peuvent donc être mesurées ( 6 m x 5 m ). La parcelle acquise a été bornée (2 bornages subsistants) mais elle ne figure pas au cadastre. L'ensemble était protégé par une clôture de 1 m de haut, fils barbelés portés par des piquets en cornières d'aciers (plusieurs subsistent) enchâssés dans des dés de béton. Deux angles restent visibles (socles bétonnés plus conséquents, avec vestiges des cornières des piquets d'angle attestés).
Source(s) :
Relevés sur place le 19/07/2019
DENOMINATION, Dénominations alternatives
Dénomination selon carte renseignée SHD
Source(s) :
SHD - 29N52
Source(s) :
SHD - 29N52
GENERALITES, Localisation précise
Vu sur le terrain, la CC est à 13 m au sud du PC
Fils de discussion
Localisation exacte 3 messages, le dernier est de fabrice.thomassin le 24/10/2019
Page n° 15689 mise à jour le 15/02/2023 -
© wikimaginot.eu 2015 / 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)
Vue générale des dessus. Dimensions et disposition de la chambre de coupure.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77878 - Taille écran 1066 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)

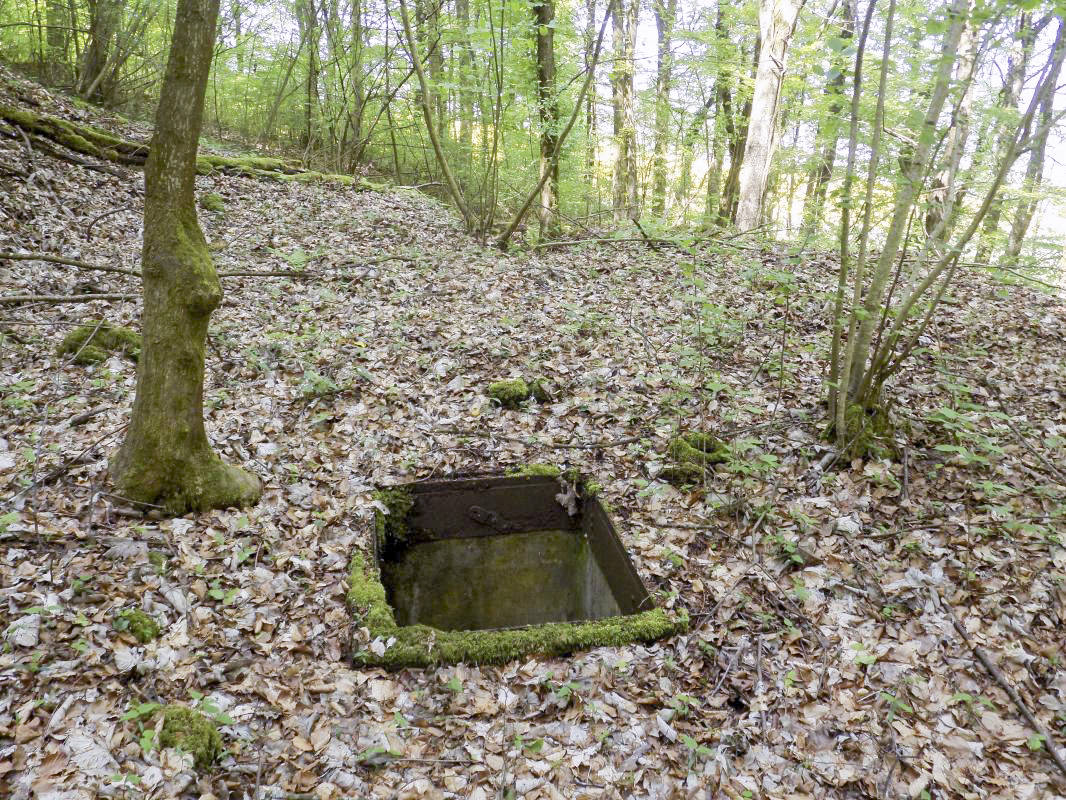

Vue générale de la chambre de coupure depuis le haut du talus..
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77879 - Taille écran 600 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE - (Chambre de coupure)
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74360 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)

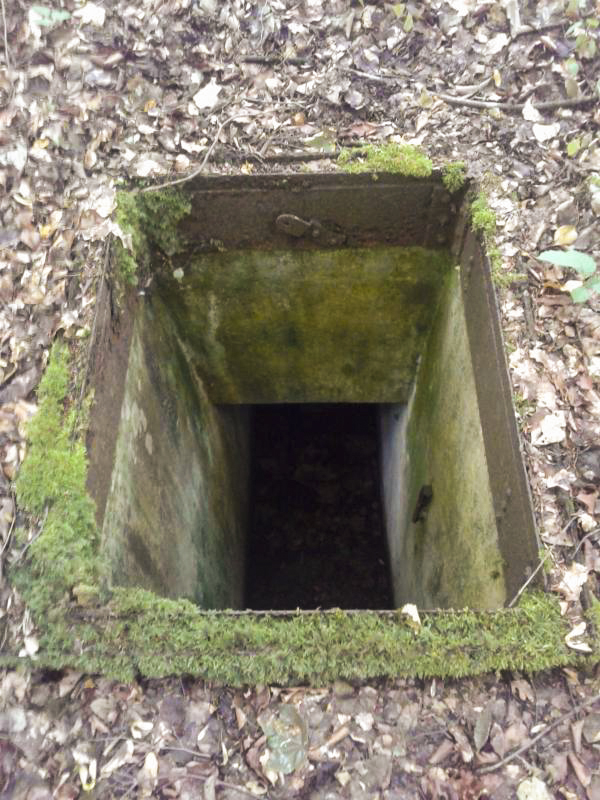

La trémie du puits d'accès.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77880 - Taille écran 600 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker

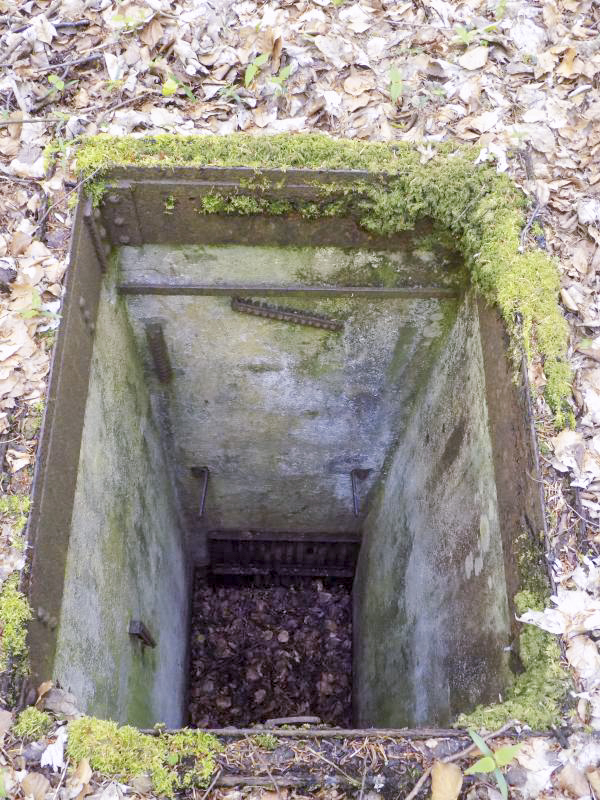

LA VIGNETTE - (Chambre de coupure)
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74362 - Taille écran 600 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
R Tucker
LA VIGNETTE - (Chambre de coupure)

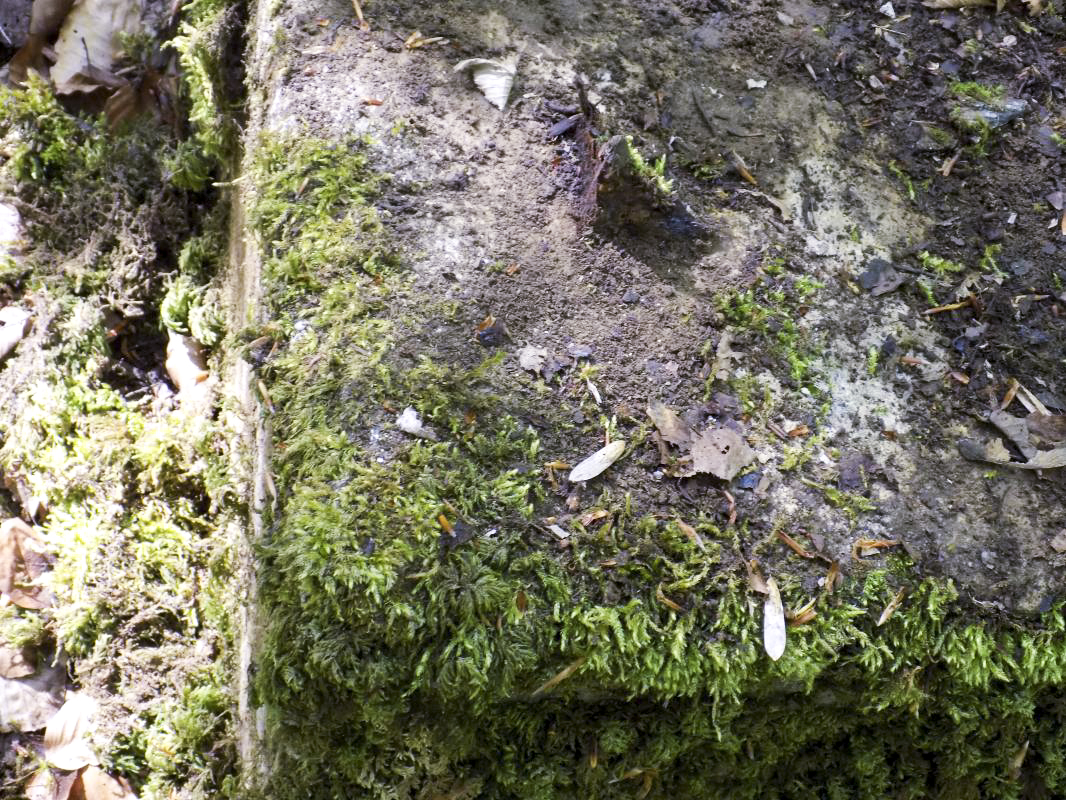

Détail coin du bloc
Vraisemblablement un reste du 'décrottoire', profil réalisé en cornière metalique installé pour permettre aux personnel de nettoyer ses brodequins avant d'entrer.
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Vraisemblablement un reste du 'décrottoire', profil réalisé en cornière metalique installé pour permettre aux personnel de nettoyer ses brodequins avant d'entrer.
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 74365 - Taille écran 1066 x 800 pixels
Déposée le 22/05/2022
Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)

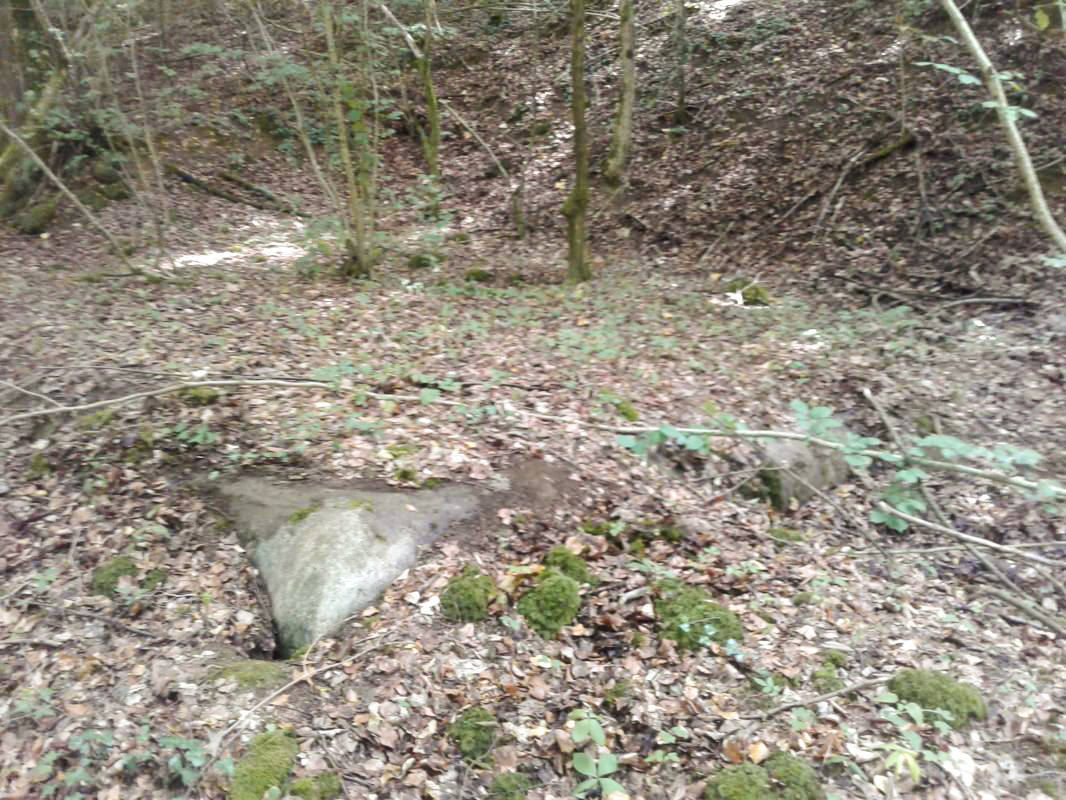

Le massif bétonné est visible, faiblement recouvert.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77881 - Taille écran 1066 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)

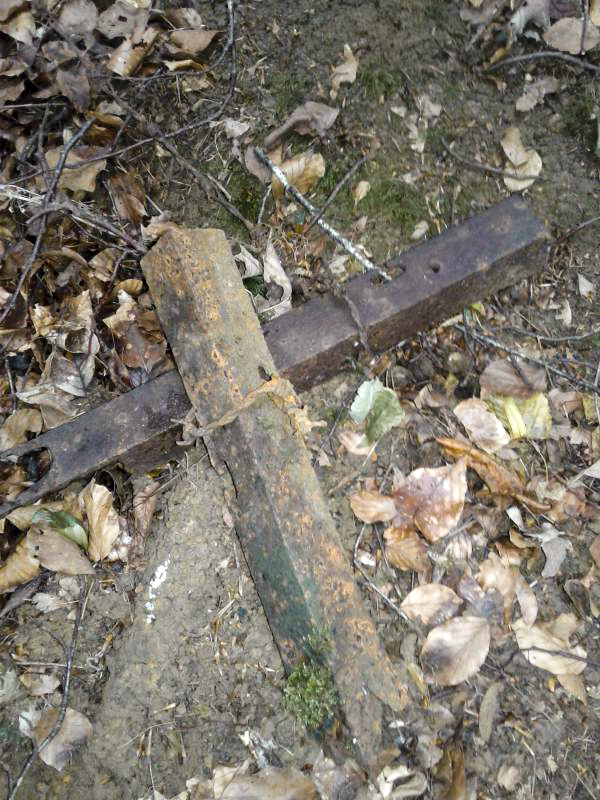

Vestiges de piquets de clôture.
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Fabrice THOMASSIN
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 77882 - Taille écran 600 x 800 pixels
Prise le 19 juil. 2019 - Déposée le 22/05/2022
Prise le 19 juil. 2019 - Déposée le 22/05/2022
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
LA VIGNETTE - (Chambre de coupure)

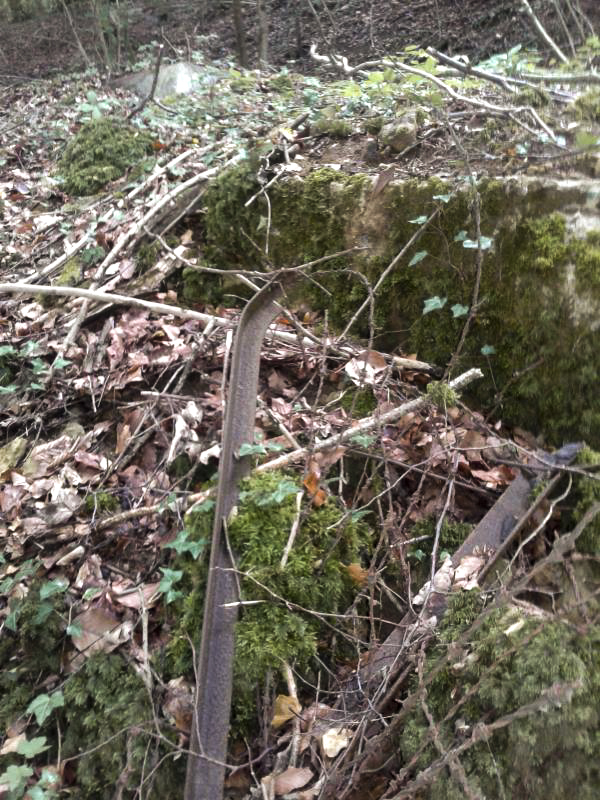

Vestiges d'un socle d'angle et de piquets de clôture.
