Téléphérique de ROCHE la CROIX
( RESEAU - Téléphérique (ligne) )
Secteur Fortifié
SFD - SF Dauphiné
Sous Secteur
Ubayette
Quartier
Meyronnes
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
MEYRONNES (04540)
Lieu-dit / Parcelle
Coordonnées
44.470532 - 6.778575
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
D'une longueur de 2 323 m, le dénivelé atteint presque 578 m entre les deux stations.
Il s'agit d'un téléphérique mono-câble fonctionnant en continu (le câble se déplace toujours dans le même sens et assure la montée et la descente des bennes en même temps).
Le câble était soutenu par douze pylônes, dont le plus haut fait 28 mètres, et le transport assuré par 36 bennes de 250 kg. La vitesse normale du cable est 4 m/s.
Source(s) :
SHD - carton 7N3847
Il s'agit d'un téléphérique mono-câble fonctionnant en continu (le câble se déplace toujours dans le même sens et assure la montée et la descente des bennes en même temps).
Le câble était soutenu par douze pylônes, dont le plus haut fait 28 mètres, et le transport assuré par 36 bennes de 250 kg. La vitesse normale du cable est 4 m/s.
Source(s) :
SHD - carton 7N3847
EQUIPEMENT, Electrique
Le téléférique est mû par un moteur Baudouin DB4 4 cylindres (n° 9949) de 40 CV à 750 tr/mn. Ce moteur était installé dans la station basse.
L'eau de refroidissement était stockée dans une réserve de 5.000 litres alimentée par la source de la Condamine (la même qui alimente le casernement).
Le groupe auxiliaire est un CLM 1 PS 65 8 CV à 1000 tr/mn alimentant un alternateur ATG-5 de 5 kVA en 220 V triphasé assurant l'éclairage. La station basse était aussi reliée au secteur.
L'eau de refroidissement était stockée dans une réserve de 5.000 litres alimentée par la source de la Condamine (la même qui alimente le casernement).
Le groupe auxiliaire est un CLM 1 PS 65 8 CV à 1000 tr/mn alimentant un alternateur ATG-5 de 5 kVA en 220 V triphasé assurant l'éclairage. La station basse était aussi reliée au secteur.
Page n° 24523 mise à jour le 09/07/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

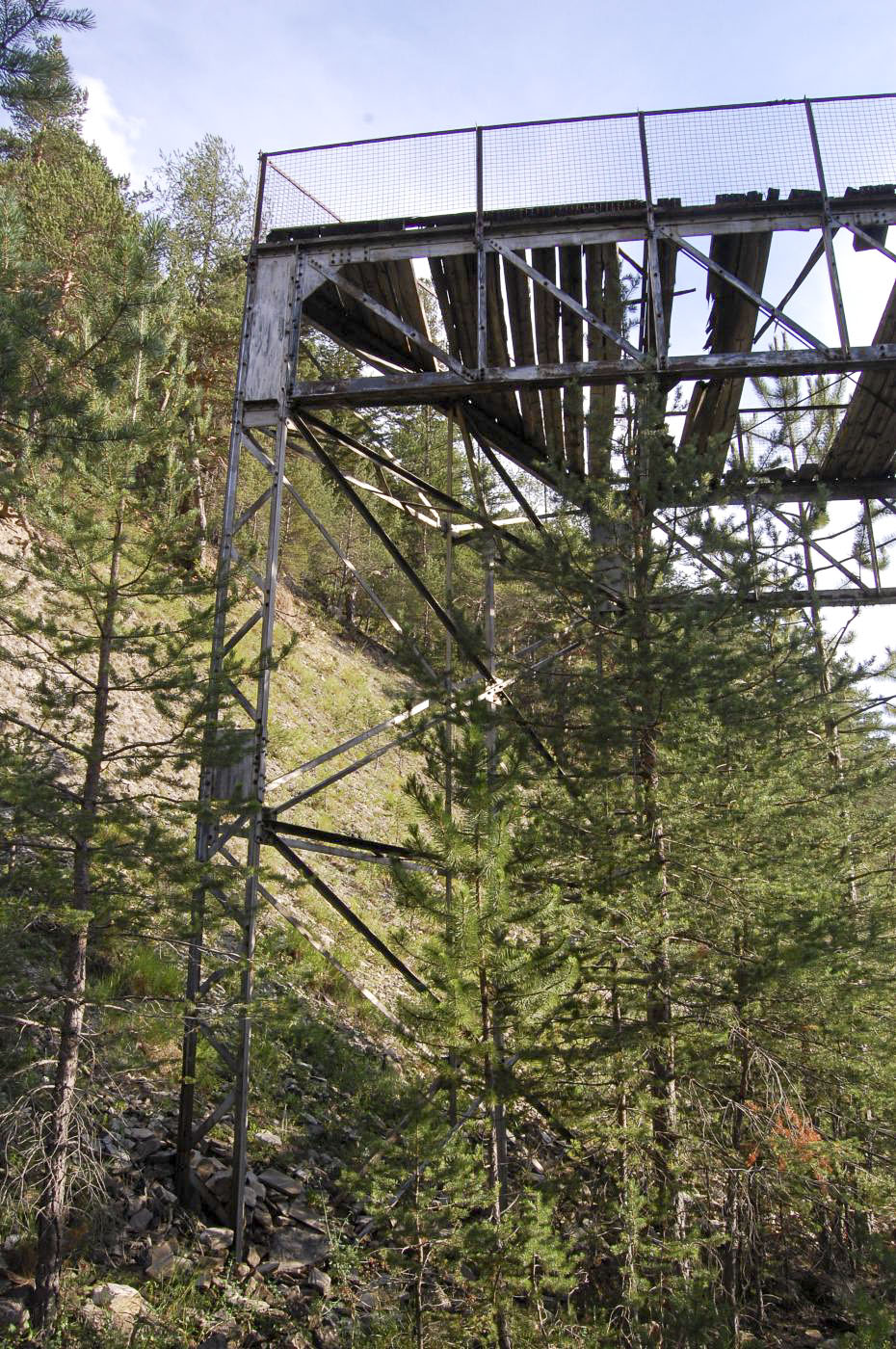

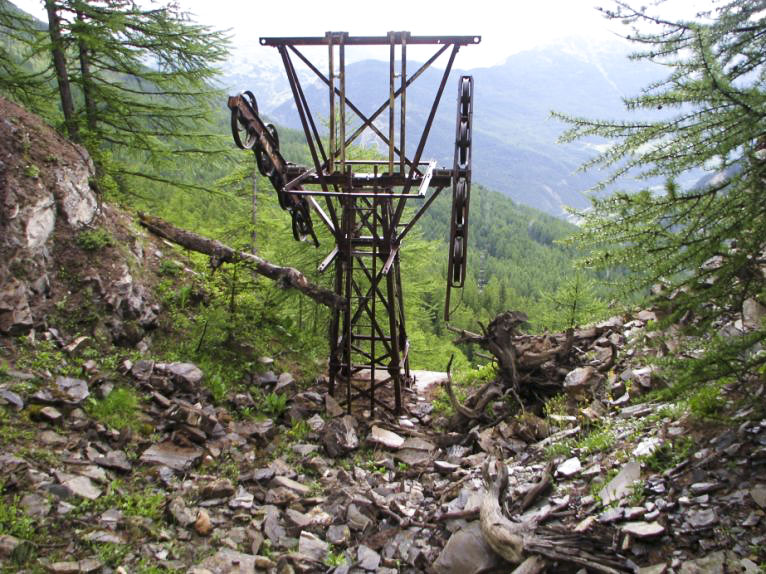

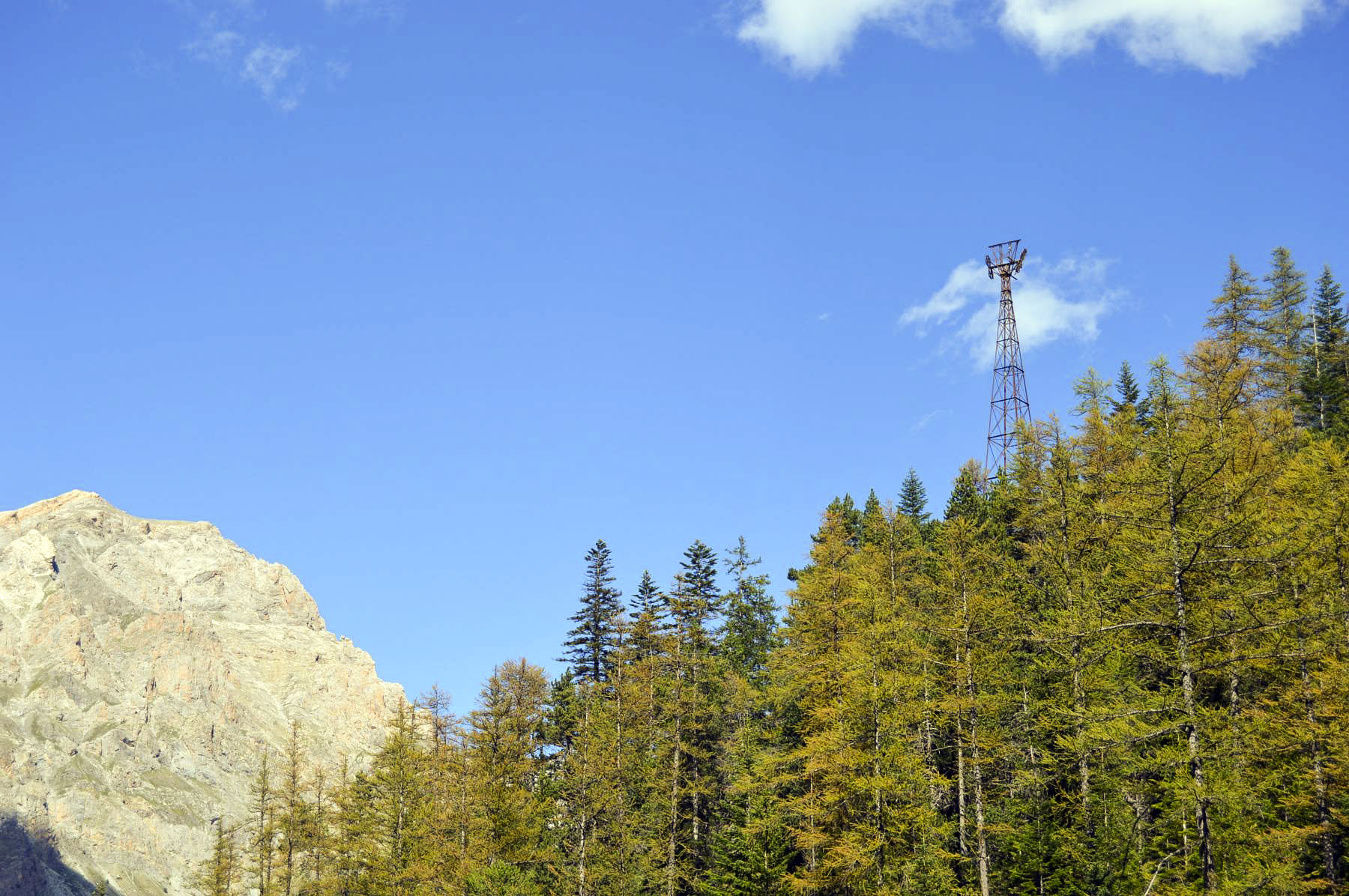

Pylône No 1
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105581 - Taille écran 1800 x 1196 pixels
Prise le 10 août 2010 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 10 août 2010 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA-CUNY
Téléphérique de ROCHE la CROIX - (RESEAU - Téléphérique (ligne))

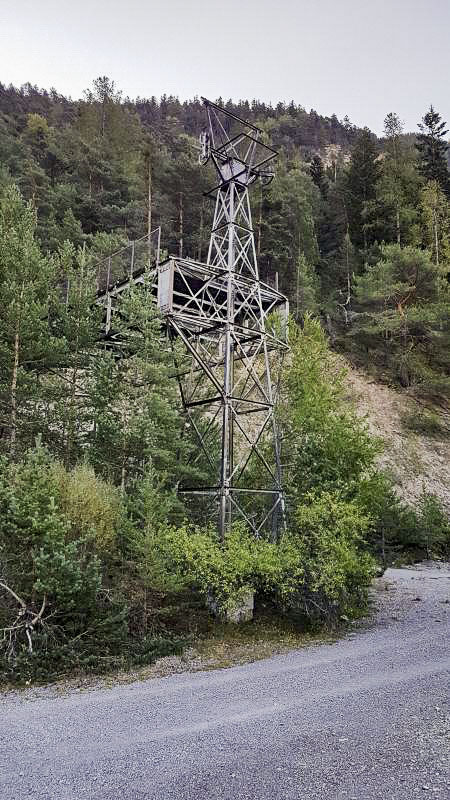

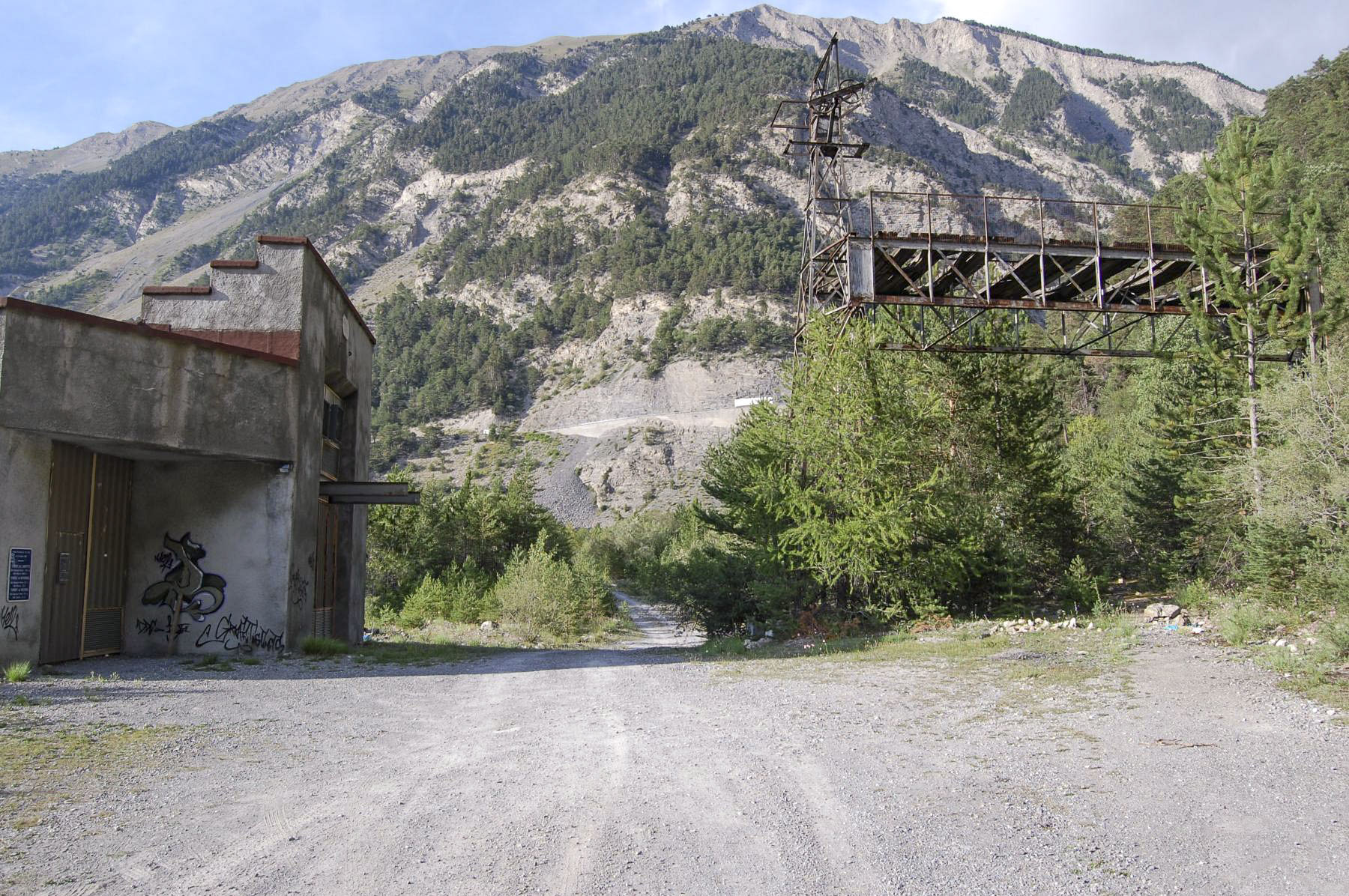

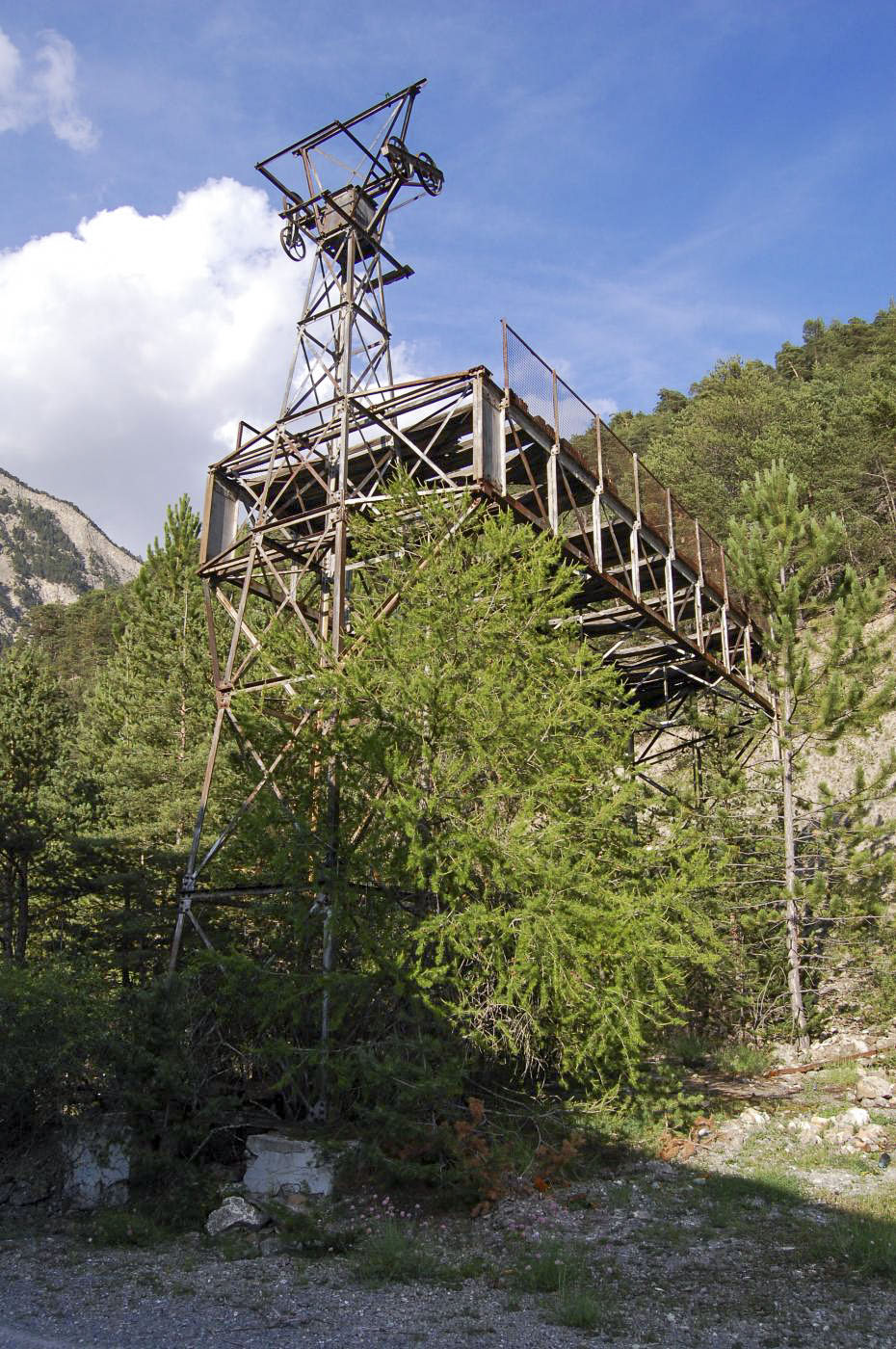

Premier pylône
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 72036 - Taille écran 450 x 800 pixels
Prise en 2018 - Déposée le 01/06/2020
Traitée par: Lia Vermeulen
Prise en 2018 - Déposée le 01/06/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ARMAND Patrick
Téléphérique de ROCHE la CROIX - (RESEAU - Téléphérique (ligne))

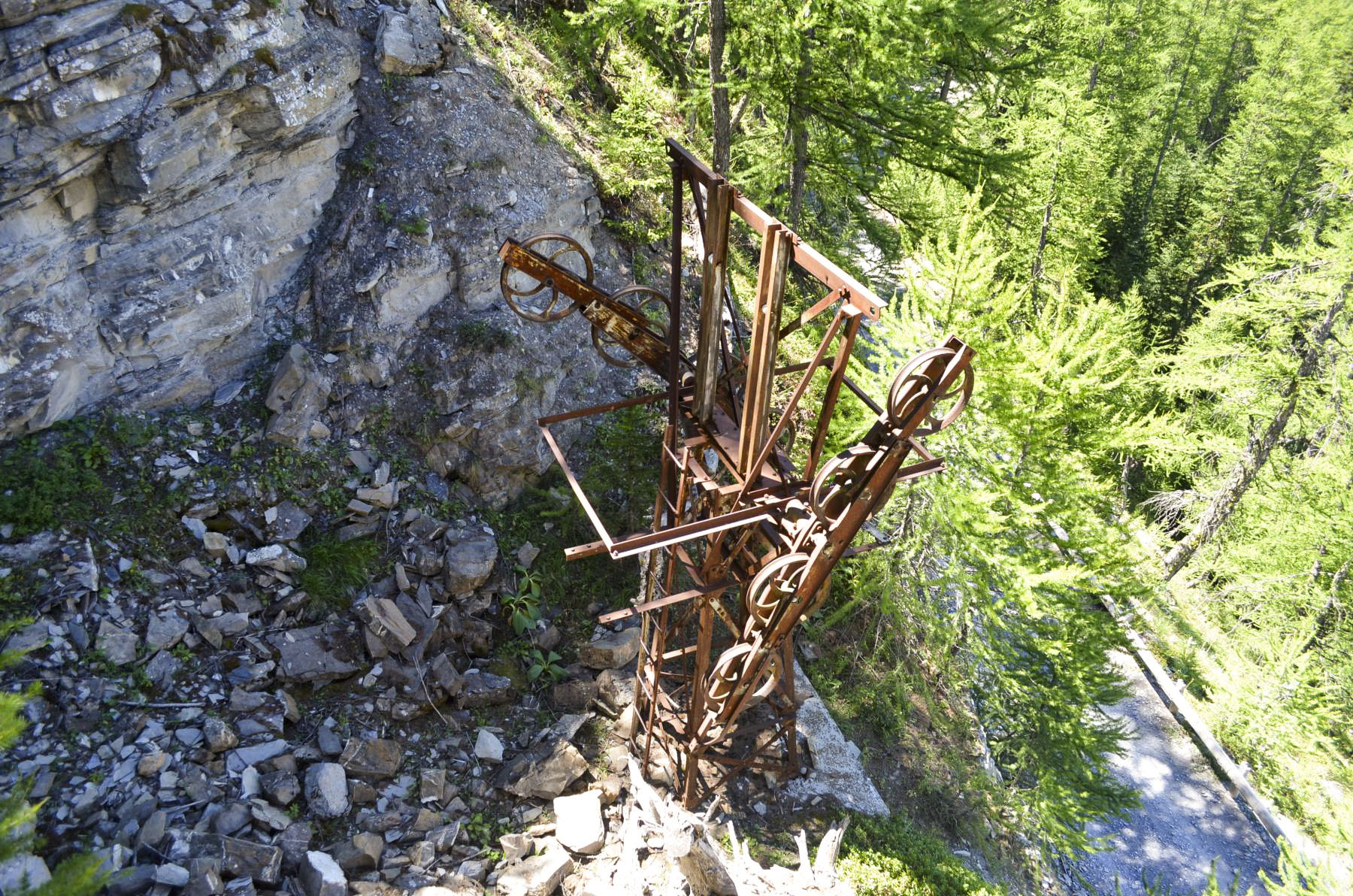

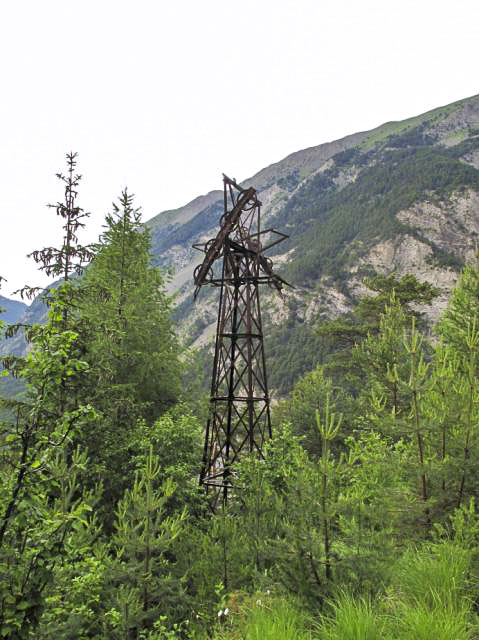

Le premier pylône
Auteur : ARMAND Patrick
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ARMAND Patrick
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 21152 - Taille écran 479 x 640 pixels
Déposée le 12/02/2014
Traitée par: Lia Vermeulen
Déposée le 12/02/2014
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

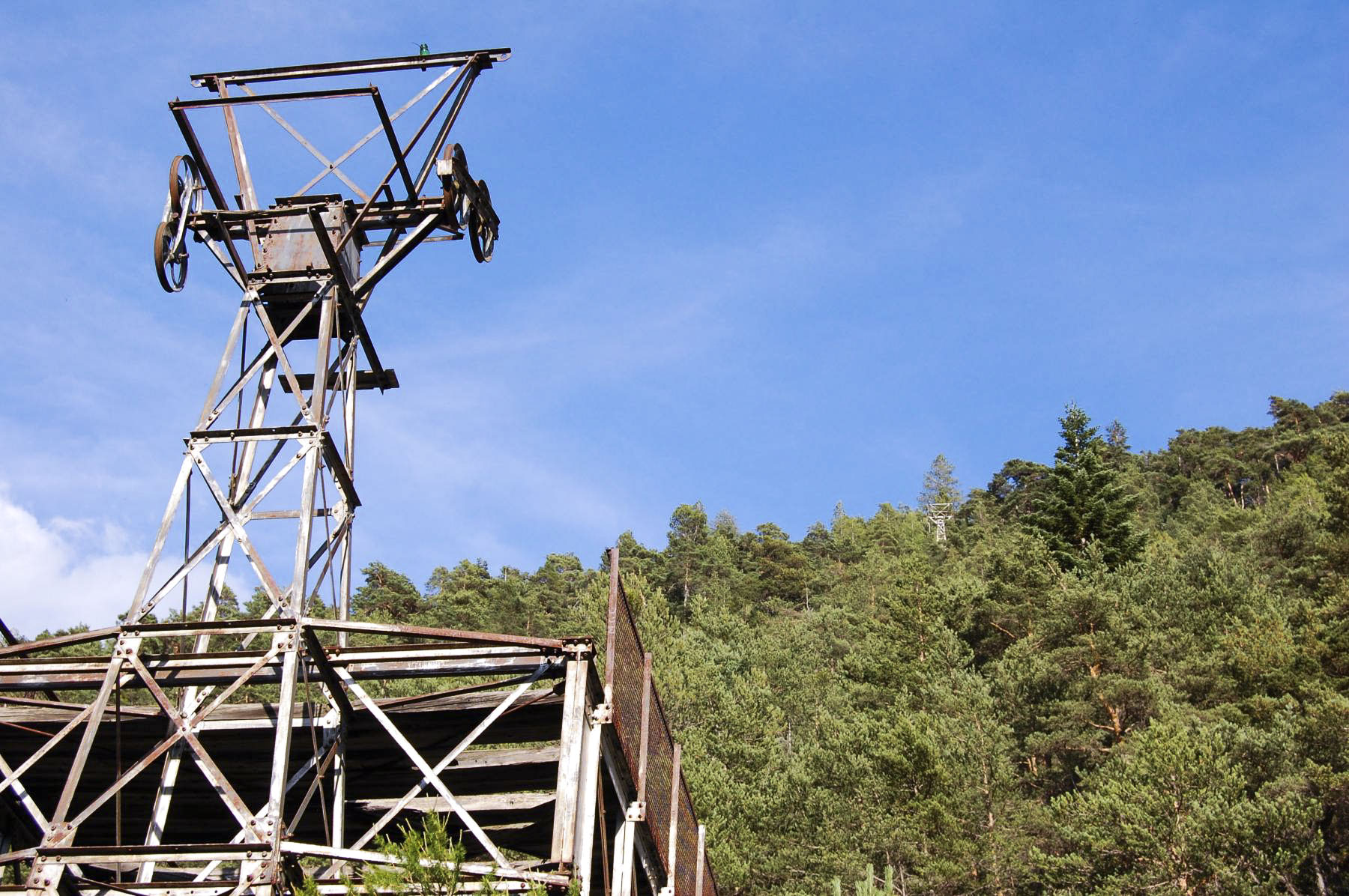

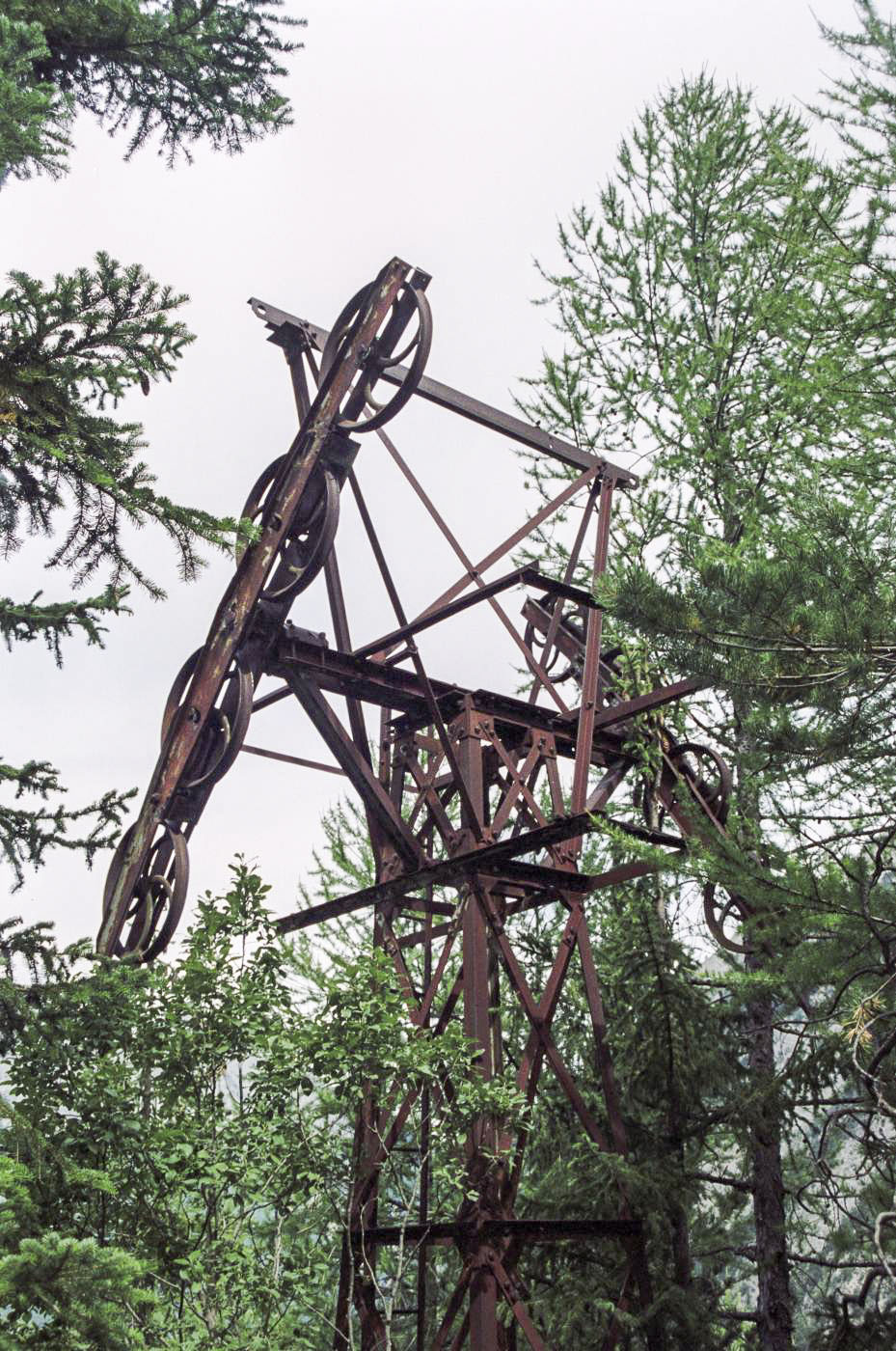

Pylône No 1
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105582 - Taille écran 930 x 1400 pixels
Prise le 30 août 2012 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 30 août 2012 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

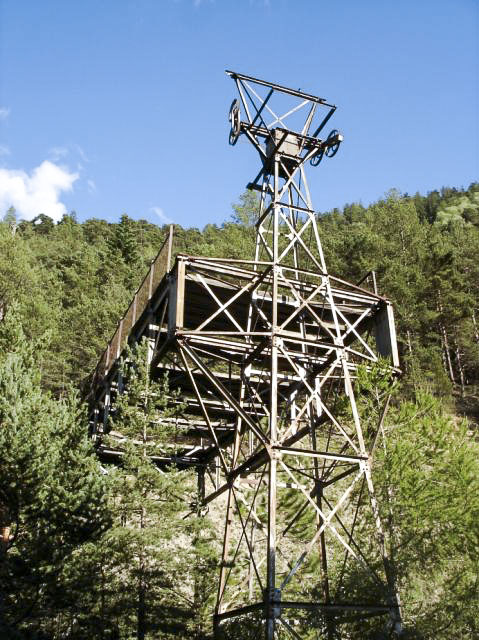

Pylône No 1
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105583 - Taille écran 930 x 1400 pixels
Prise le 30 août 2012 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 30 août 2012 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

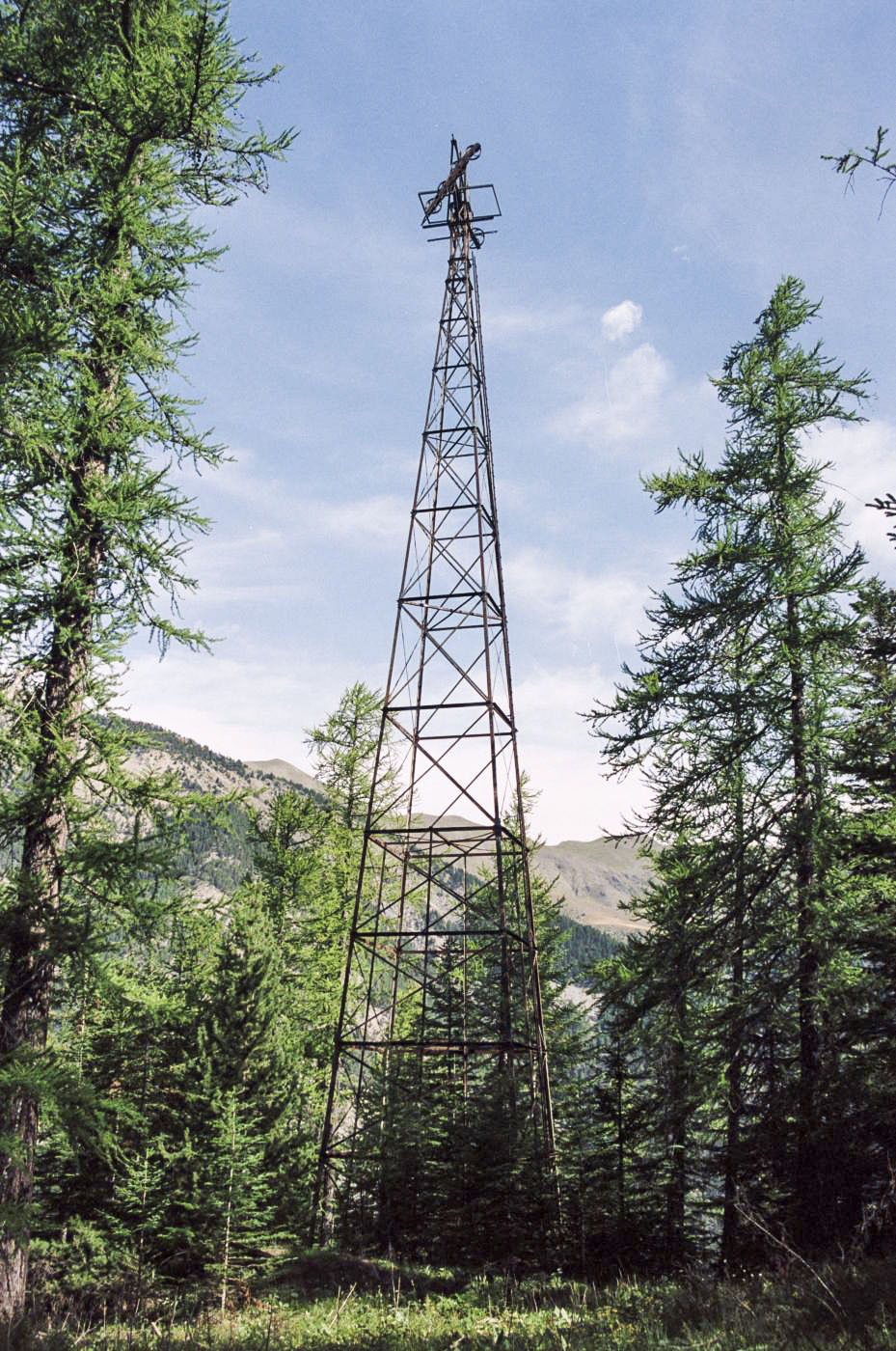

Pylône No 1
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105584 - Taille écran 1800 x 1196 pixels
Prise le 08 août 2016 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 08 août 2016 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

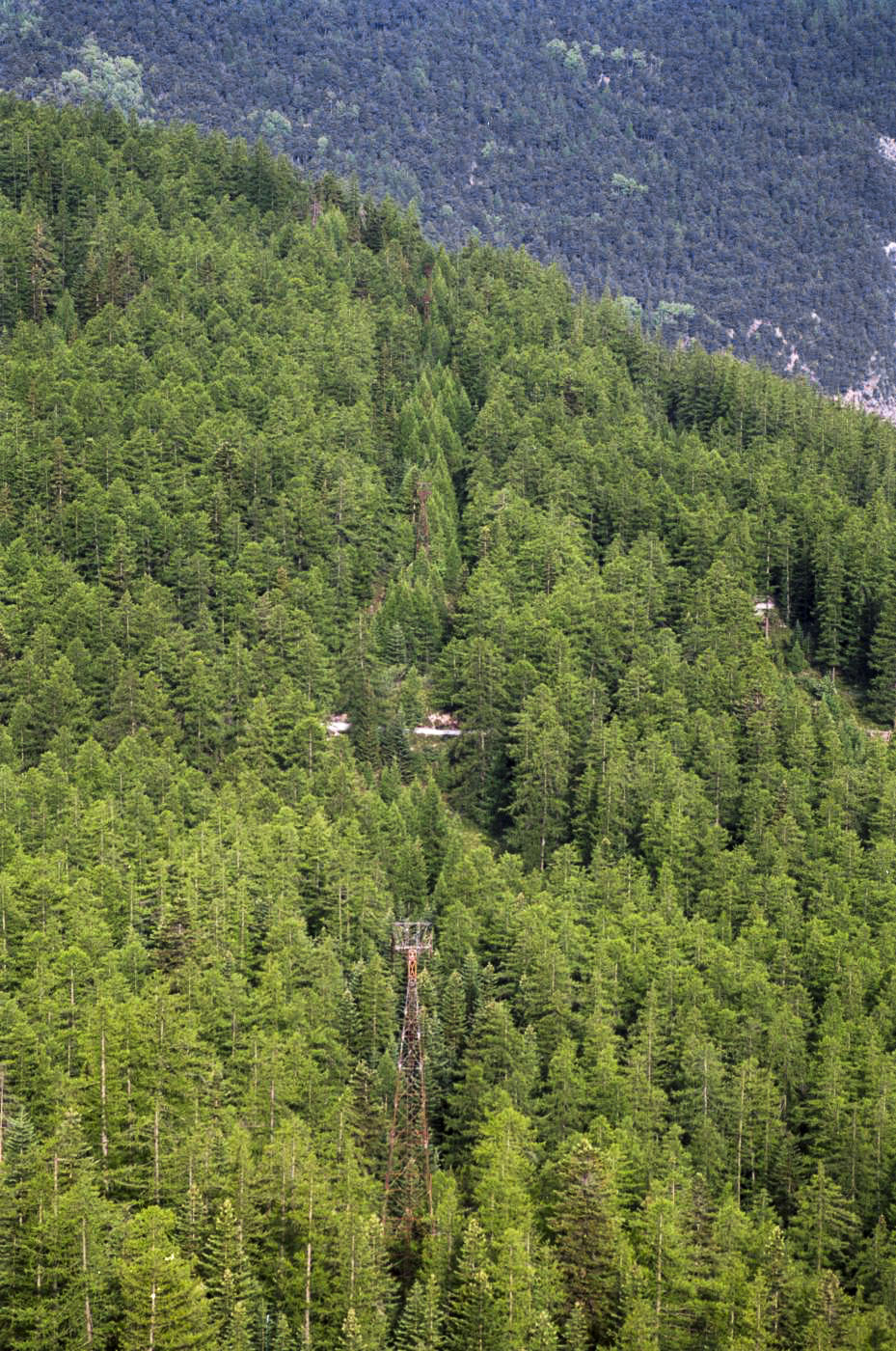

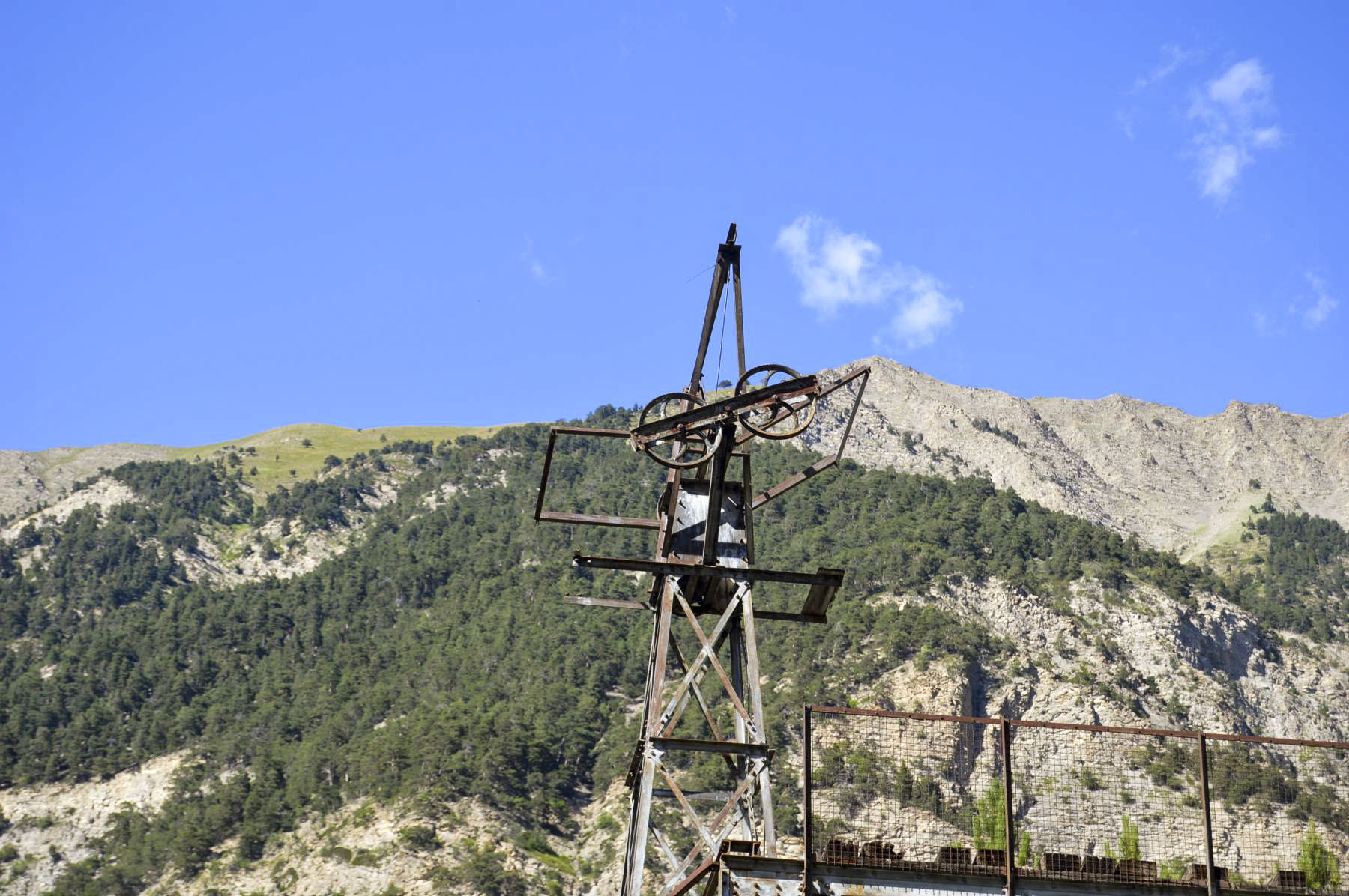

Pylônes No 1 et 2
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105585 - Taille écran 1800 x 1196 pixels
Prise le 10 août 2010 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 10 août 2010 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ARMAND Patrick
Téléphérique de ROCHE la CROIX - (RESEAU - Téléphérique (ligne))

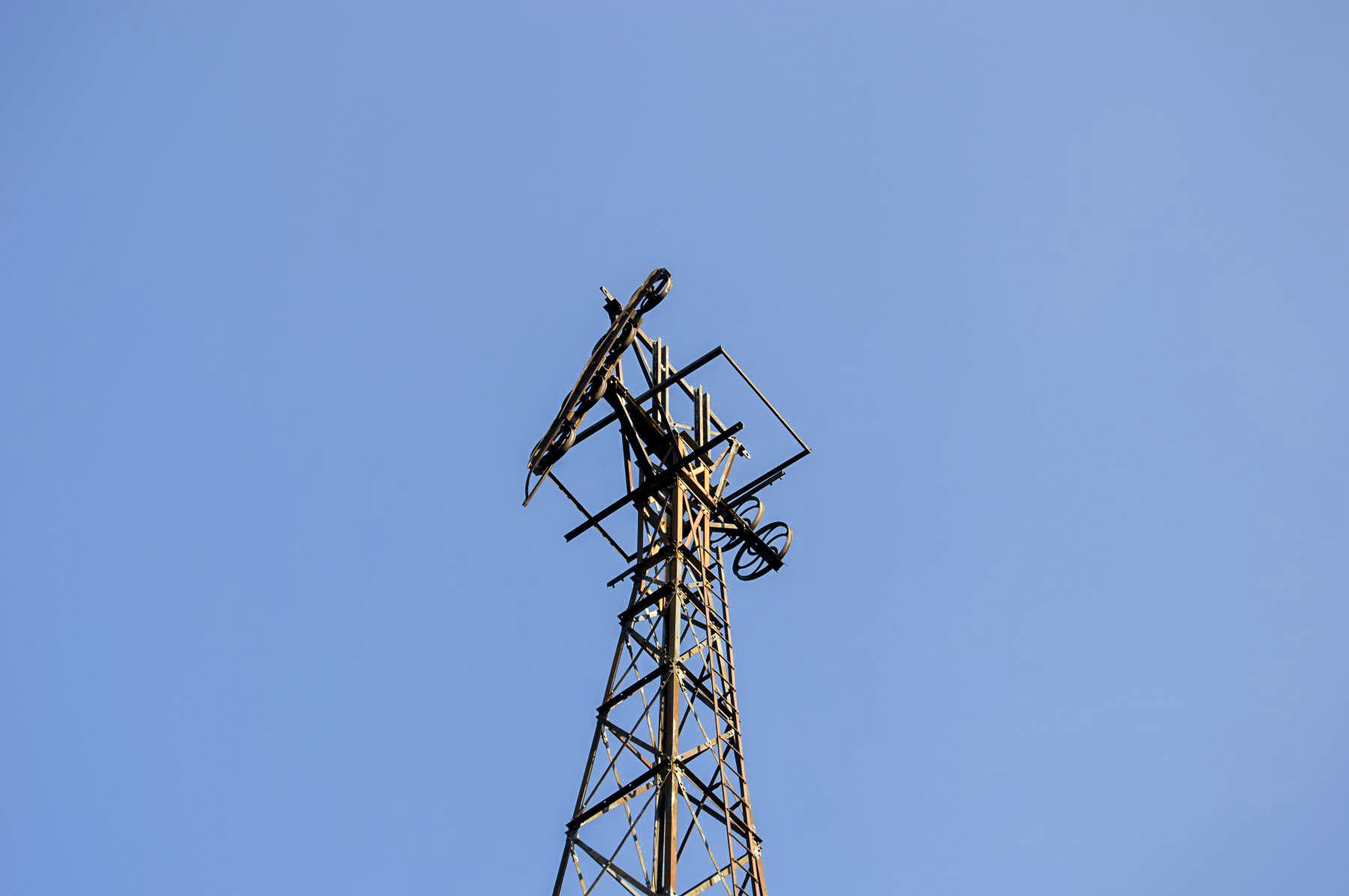

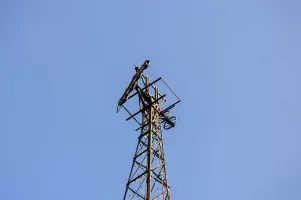

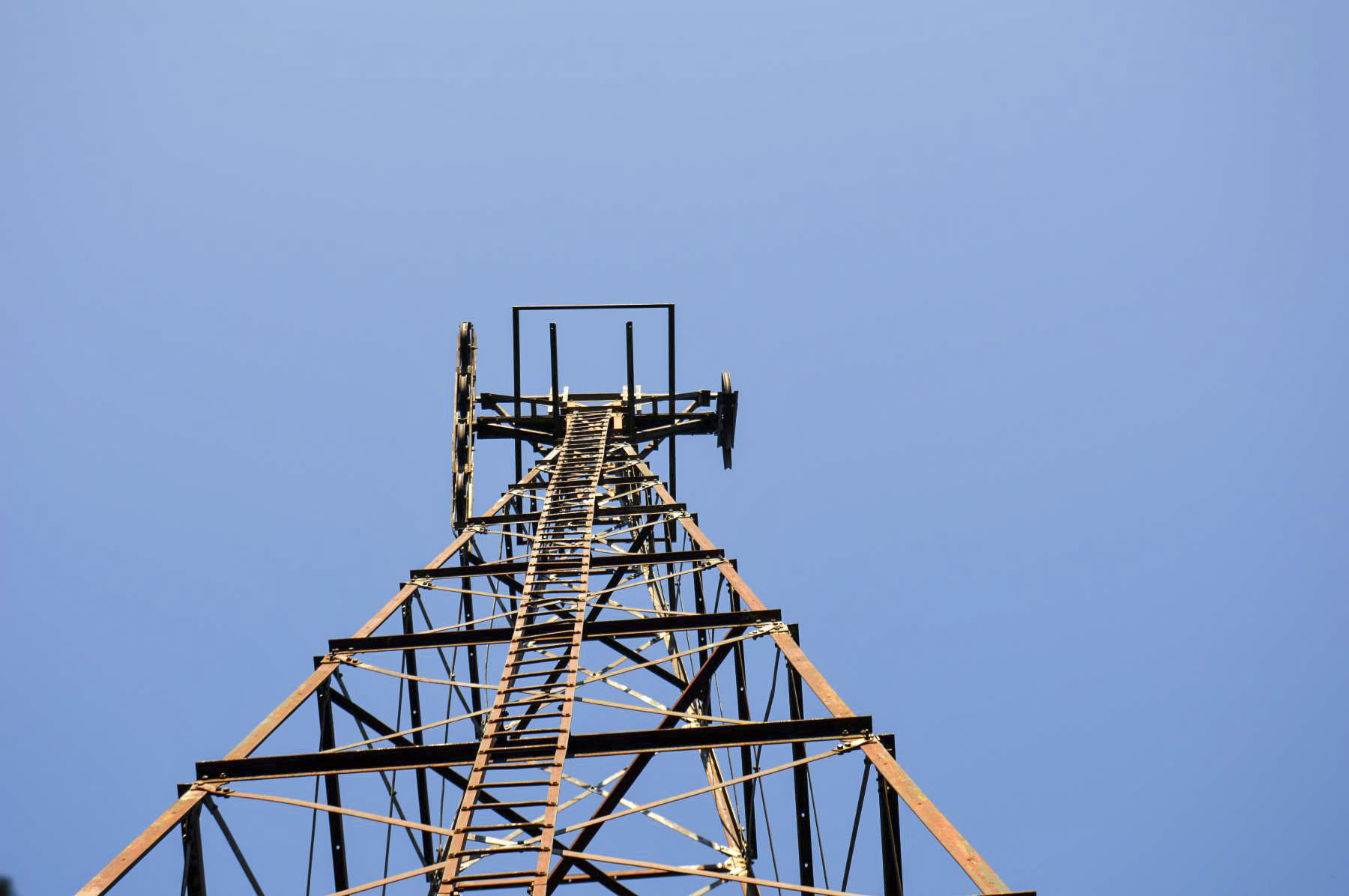

L'un des pylônes
Auteur : ARMAND Patrick
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ARMAND Patrick
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 21153 - Taille écran 479 x 640 pixels
Déposée le 01/06/2020
Traitée par: Lia Vermeulen
Déposée le 01/06/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

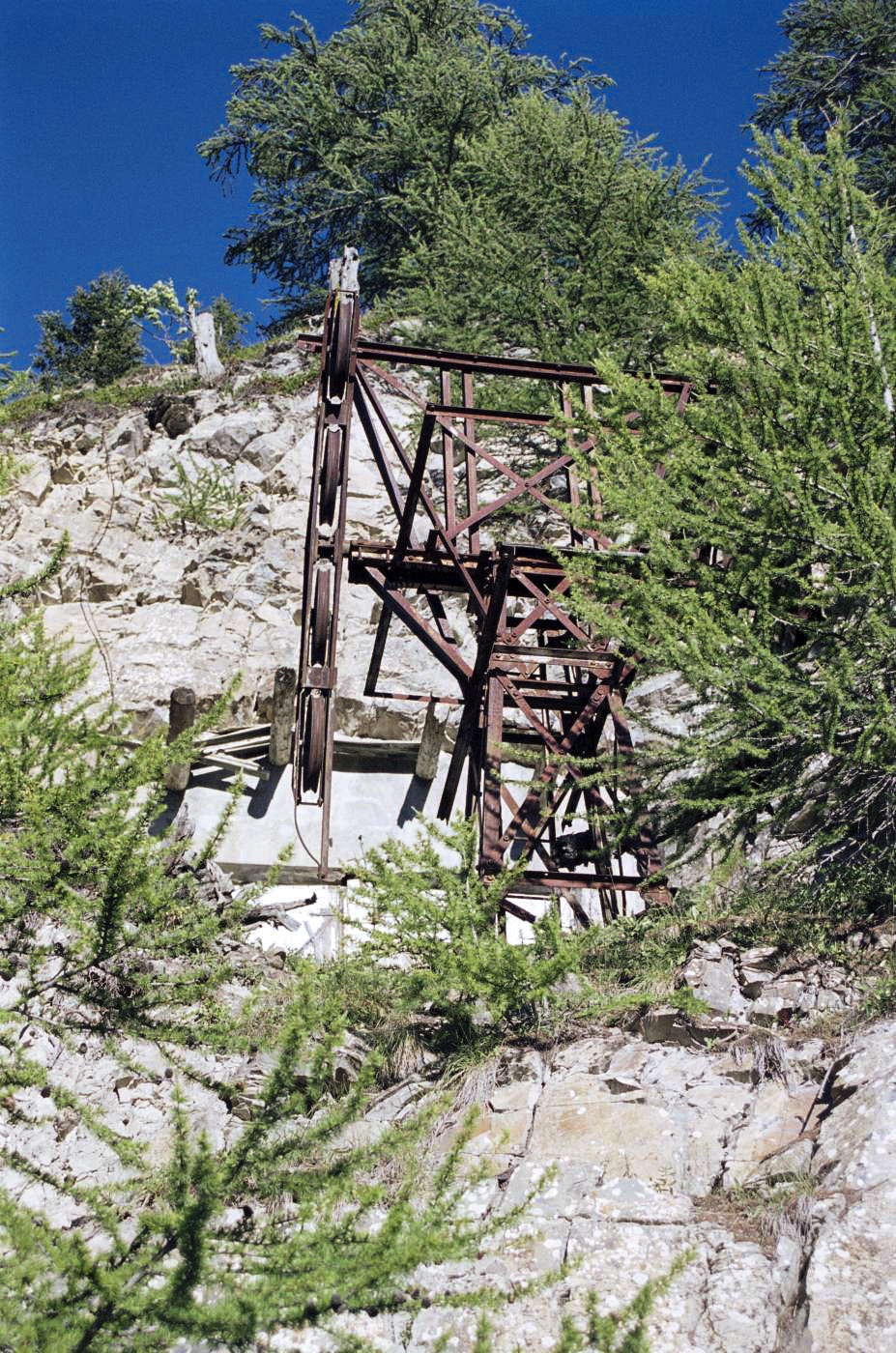

Pylône No 3
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : PRASIL Michal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105586 - Taille écran 929 x 1400 pixels
Prise le 16 août 2004 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
Prise le 16 août 2004 - Déposée le 22/01/2022
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
PRASIL Michal
TéLéPHéRIQUE DE ROCHE LA CROIX - (RESEAU - Téléphérique (ligne))

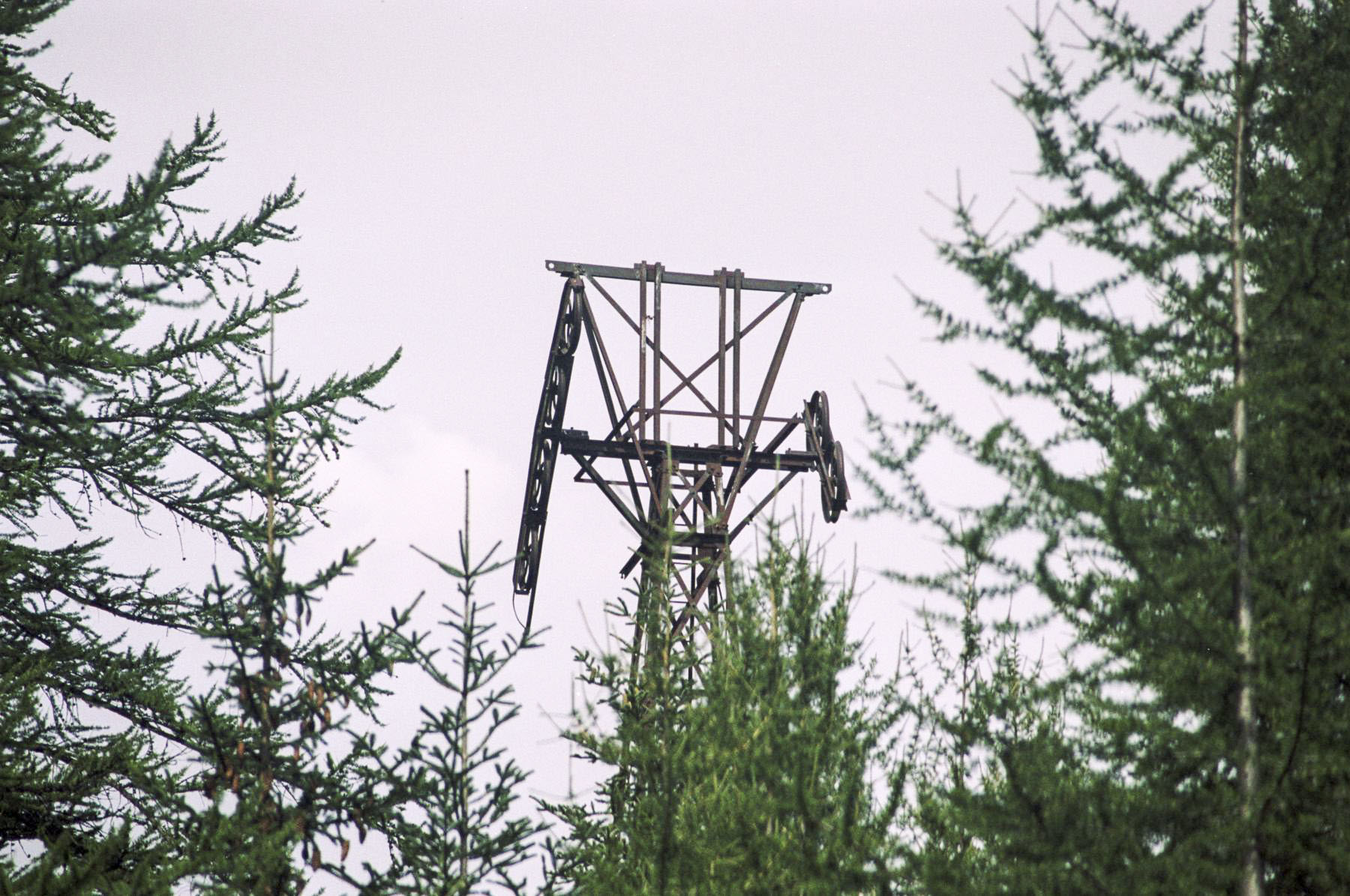

Pylône No 5
