Tourelle pour deux armes mixtes






Origine

Les tourelles pour deux armes mixtes sont des cuirassements initialement prévus pour deux pièces de 75 mm R modèle 1905 modifiées.
Seize de ces tourelles, destinées à la modernisation des forts Séré de Rivières et issues de marchés tardifs (1911-13), furent achevées trop tardivement pour être mises en place. Elles restèrent stockées en pièces détachées chez leurs fabricants puis dans les dépôts de l'armée française après régularisation de leur paiement après guerre.

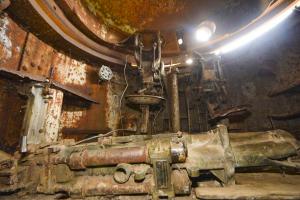

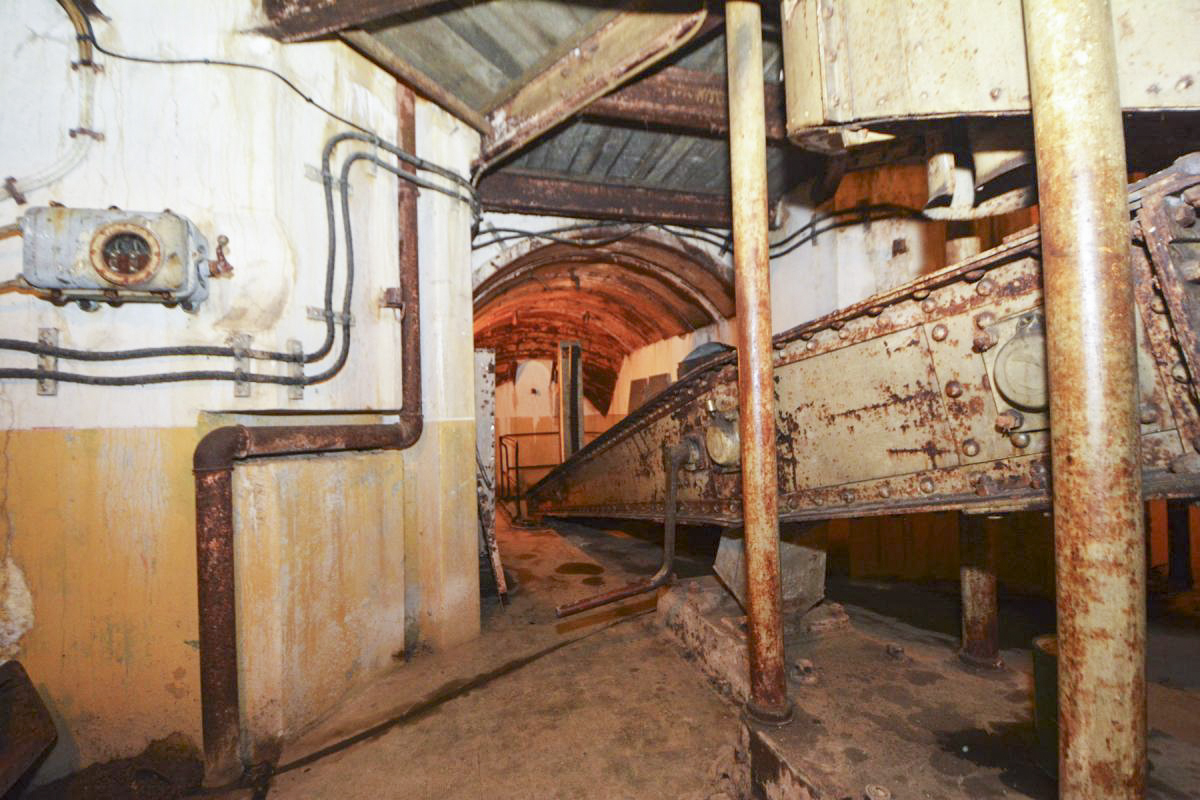

ROHRBACH - FORT CASSO - (Ouvrage d'infanterie)

Tourelle pour deux armes mixtes



Leur réemploi est préconisé par la CORF pour des raisons budgétaires et il est décidé transformer douze d'entre elles1 en tourelles arme mixte afin d'en doter les constructions 'Nouveaux fronts' du Nord Est dont elles doivent assurer la défense anti-char et la couverture d'infanterie tout azimuts.

Elle seront modifiées à partir de 1934 par la Société des Ateliers et Chantiers de la Loire (établissement de Saint-Denis) et cette opération de reconstruction portera sur le renforcement de l'avant-cuirasse, la mise en place des nouveaux systèmes d'arme mixte et sur la modernisation l'ensemble des équipements et systèmes auxiliaires mis au gout du jour (Transmission des ordres, ventilation, éclairage, alimentation en munitions...). La manœuvre de la tourelle (pointage et mise en batterie-éclipse) restera manuelle, aucune motorisation n'ayant été prévue pour cela.

Les tourelles pour arme mixte modernisées seront installées à partir de 1936. Le tableau ci-dessous résume leur origine et cheminement avant réinstallation.

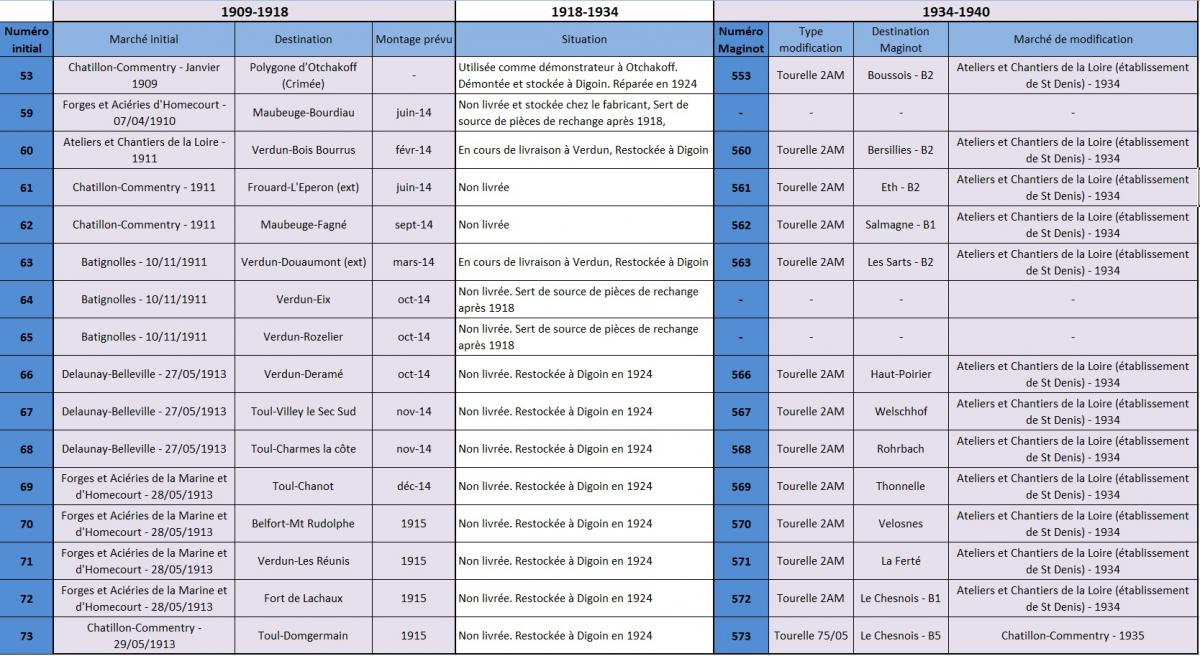

Tableau d'origine des tourelles 2AM et 75/05

Cliquez pour agrandir le tableau




Armement - Équipement

La tourelle pour deux armes mixtes est dotée de deux trumelages 'Arme Mixte ' composés chacun de deux mitrailleuses Reibel MAC 31 et d'un canon antichar de 25 mm modèle 1934 dont le tube a été raccourci (1.50m) pour l'adapter aux dimensions de la tourelle. Ces trumelages sont autonomes et disposent chacun de leur propre dispositif de pointage.
Le refroidissement des armes est assuré par aspersion d'eau (Pulvérisateurs système Vermorel)

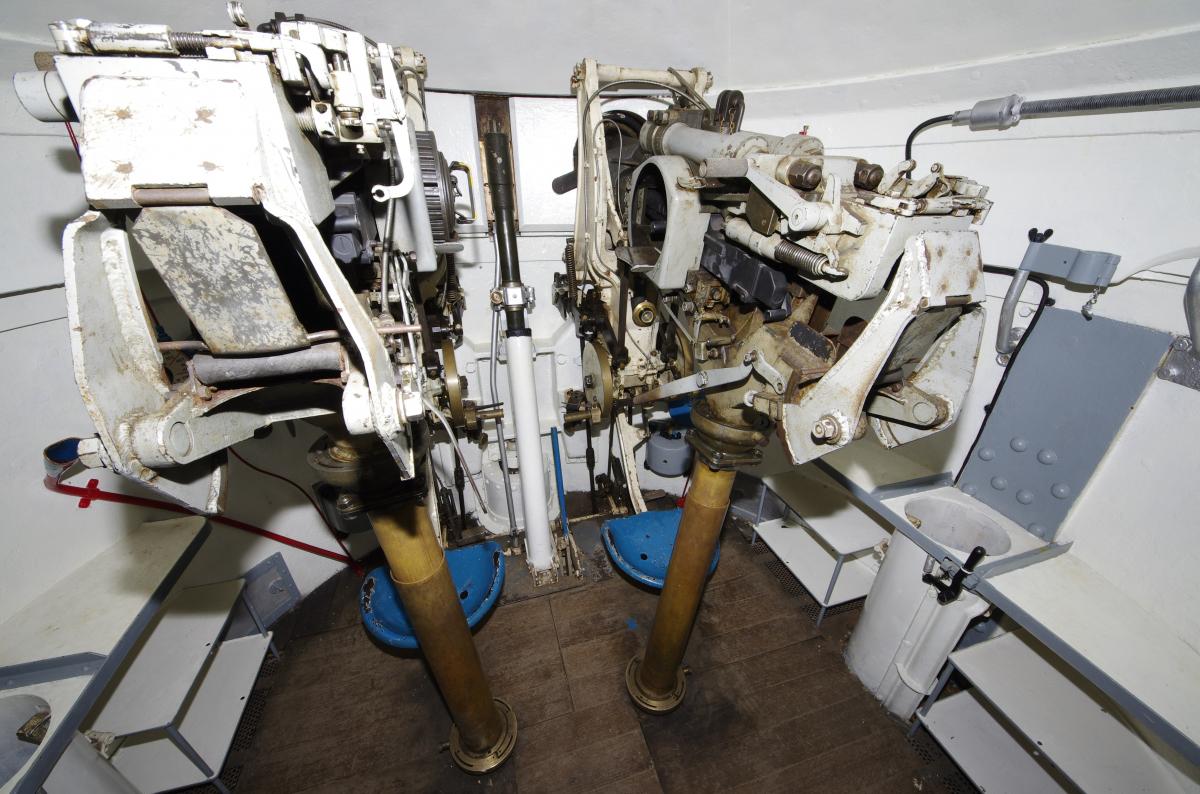

ROHRBACH - FORT CASSO - (Ouvrage d'infanterie)

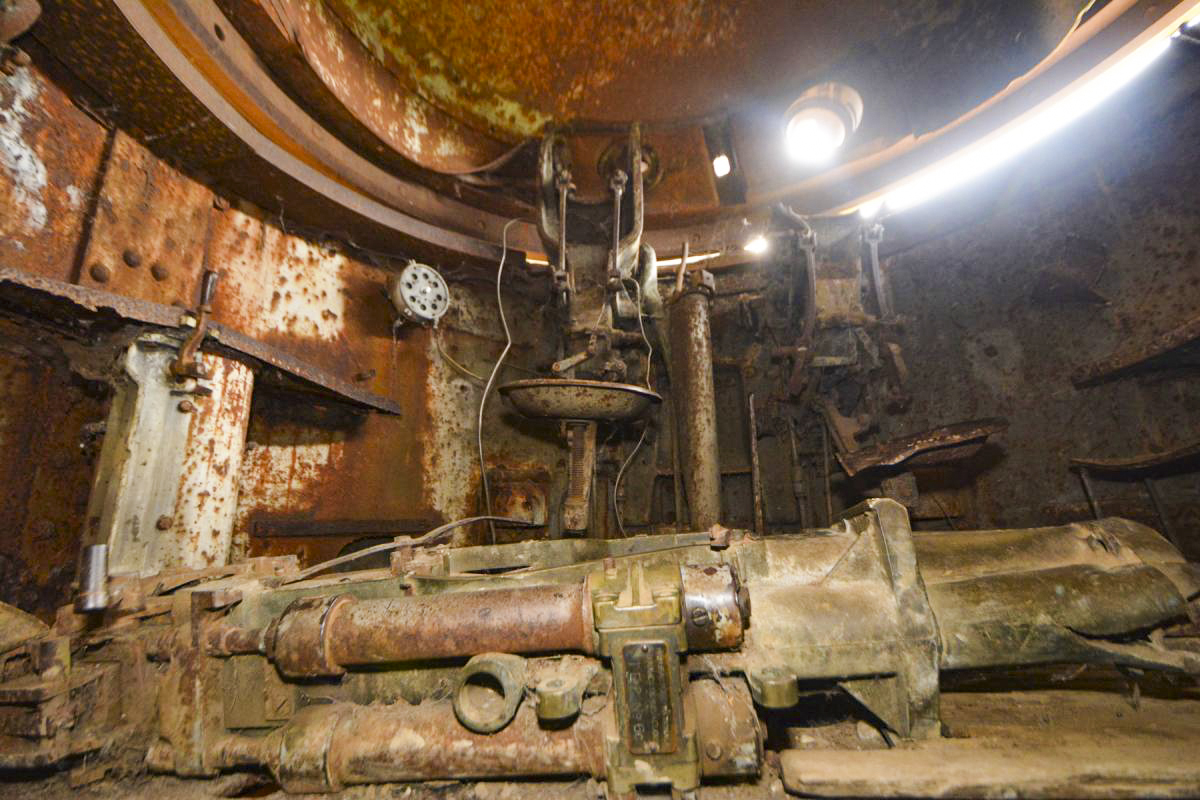

Etage supérieur
Trumelages d'armes mixtes



Chaque trumelage est équipé de sa propre lunette de visée type APX L709.

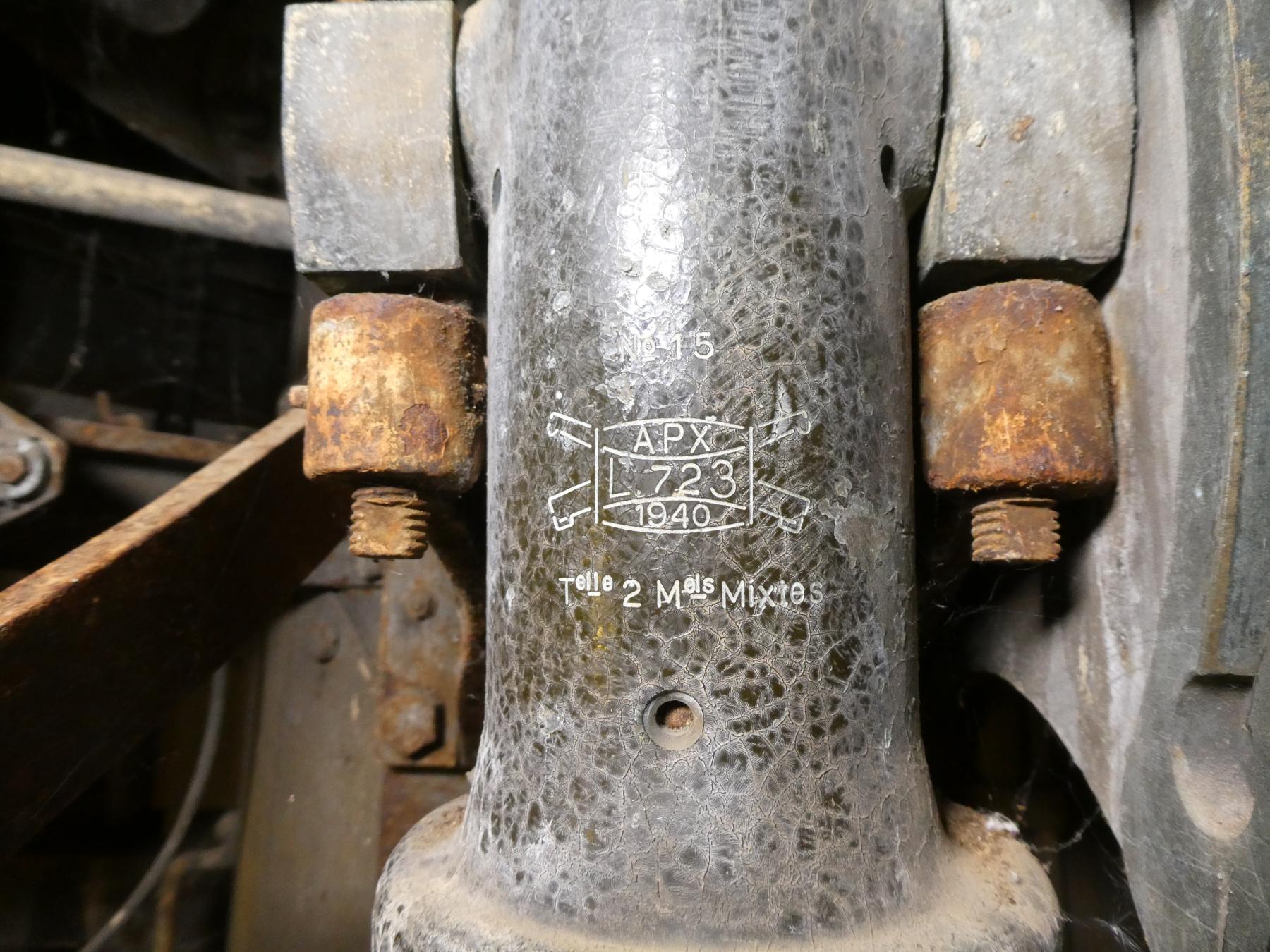

Une lunette périscopique type APX L723. est installée entre les deux pièces et débouche au poste du pointeur situé à l'étage intermédiaire.

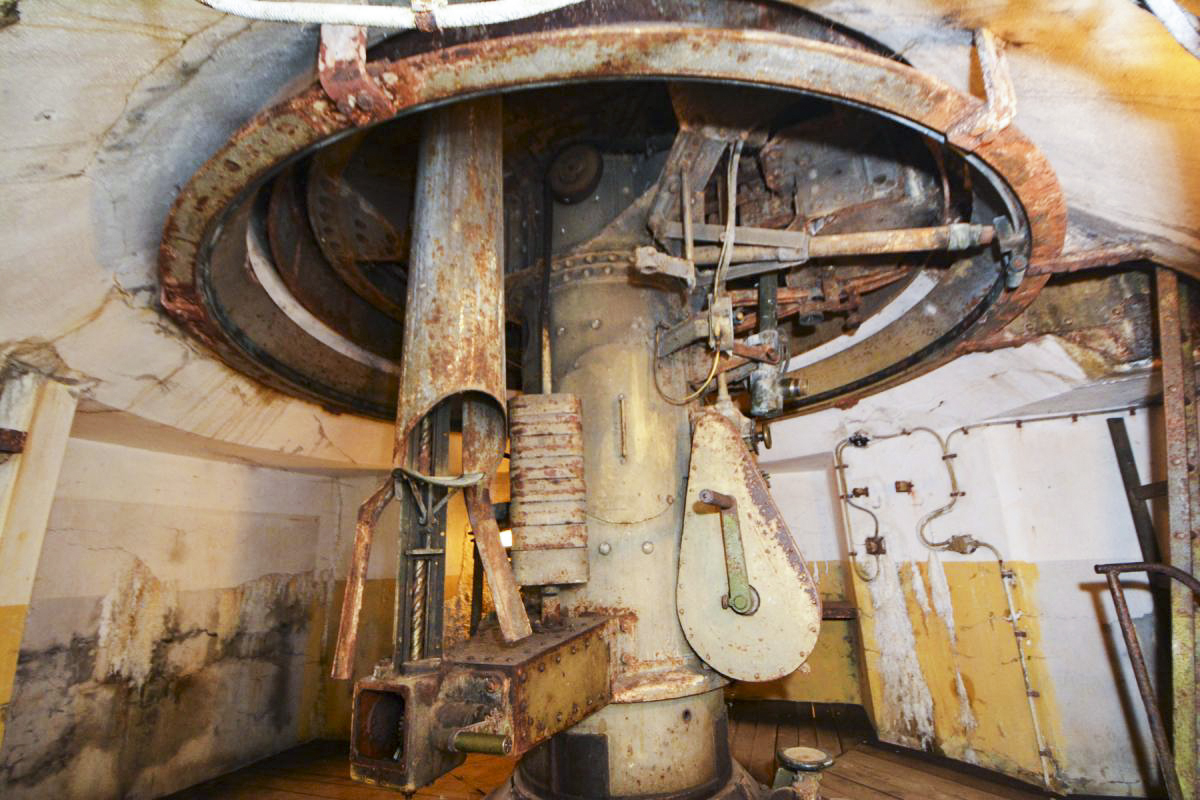

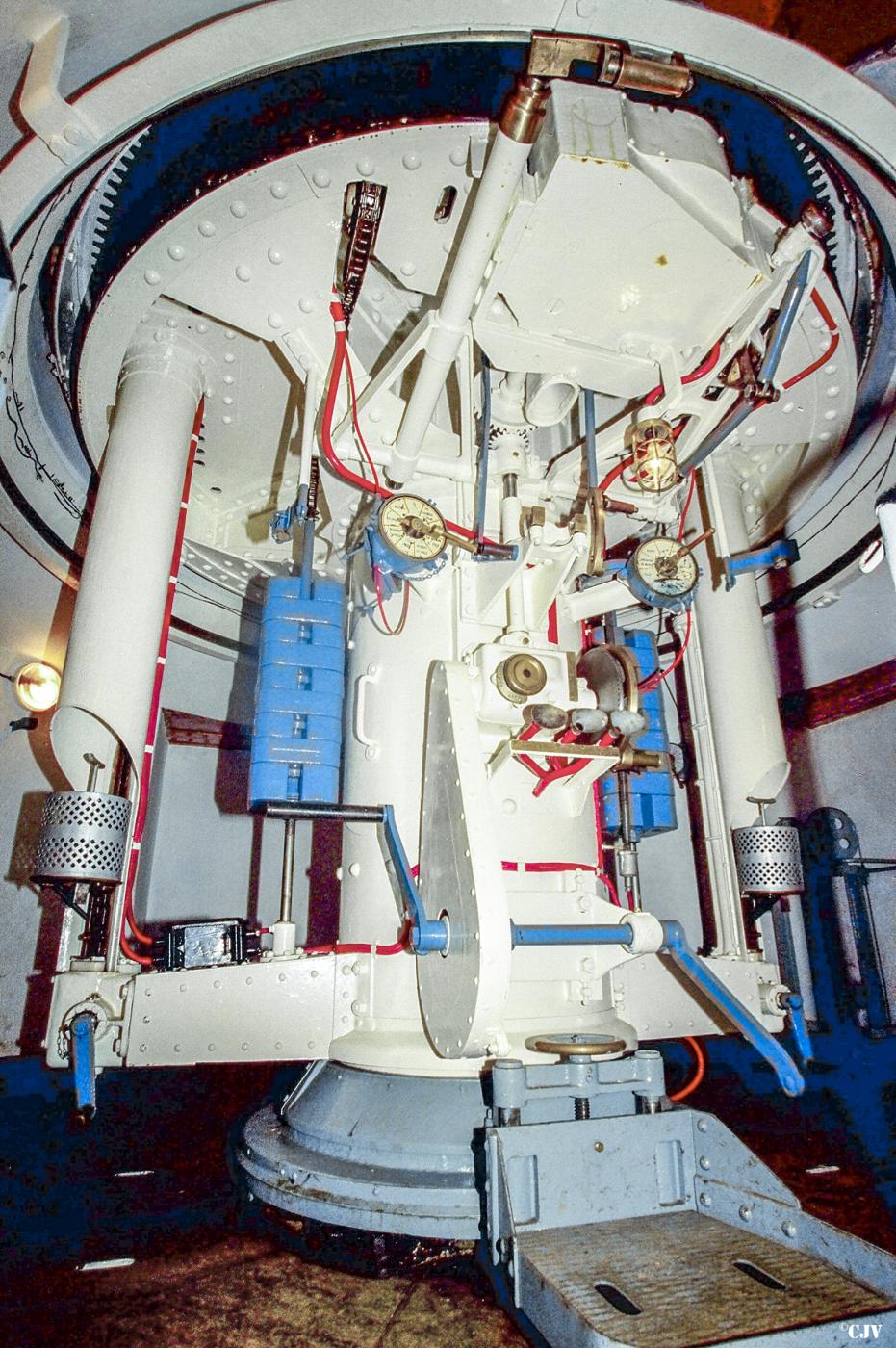

ROHRBACH - FORT CASSO - (Ouvrage d'infanterie)

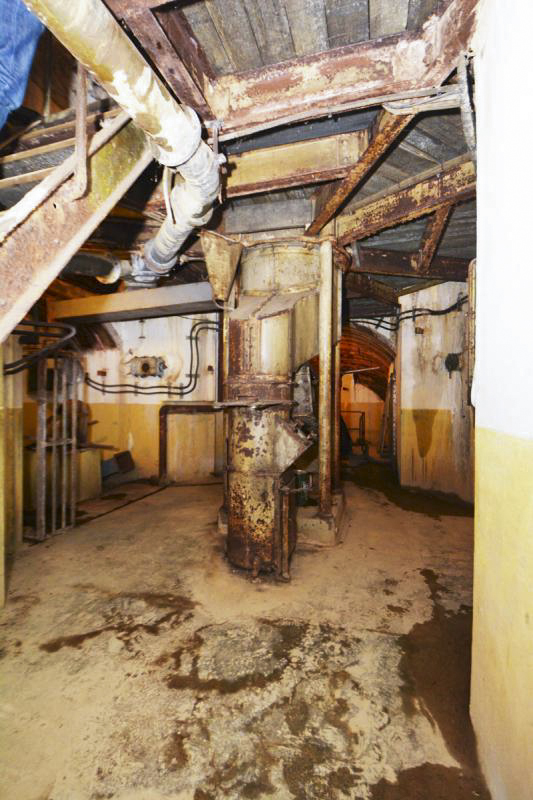

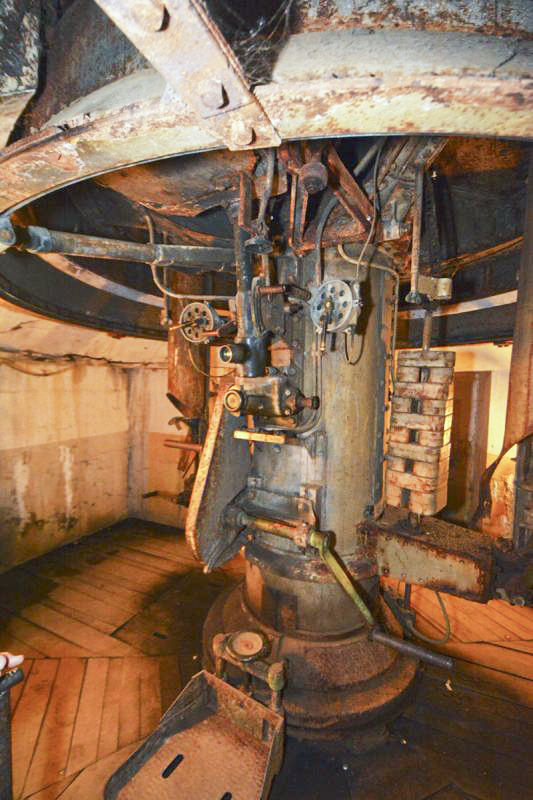

Étage intermédiaire
Poste du pointeur



Un tube acoustique permet la communication entre le pointeur à l'étage intermédiaire et les tireurs dans la la chambre de tir. Ce système inutilisable lorsque la tourelle fonctionne du fait du bruit ambiant est doublé par trois paires de transmetteurs de marque Téléflex, une entre chaque trumelage et le poste de pointage et la troisième entre les étages inférieurs et supérieur du bloc.


Caractéristiques

- Élévation en batterie : 1,03 m
- Blindage de la toiture : 28,5 cm
- Blindage de la muraille : 18,5 cm
- Diamètre extérieur : 2.90 m
- Diamètre intérieur : 2,35 m
- Poids du contrepoids : 10 t
- Poids total de l'ensemble : 135 t (approx.)



Déploiement - Etat actuel

  • n° 553 : Petit ouvrage du Boussois, bloc 2 (Ferraillée en 1941, disparue)

  • n° 560 : Petit ouvrage de Bersillies, bloc 2 (Ferraillée en 1941, disparue)

  • n° 561 : Petit ouvrage d'Eth, bloc 2 (Ferraillée en 1941, disparue)

  • n° 562 : Petit ouvrage de la Salmagne, bloc 1 (Ferraillée en 1941, disparue)

  • n° 563 : Petit ouvrage des Sarts, bloc 2 (Ferraillée en 1941, disparue)

  • n° 566 : Petit ouvrage du Haut-Poirier, bloc 2 (en place)

  • n° 567 : Petit ouvrage du Welschoff, bloc 2 (en place)

  • n° 568 : Petit ouvrage de Rohrbach, bloc 1 (en place)

  • n° 569 : Ouvrage de Thonelle, bloc 4 (Encore en place sans équipement)

  • n° 570 : Ouvrage de Vélosnes, bloc 1 (Déposée en 1941 - le cuirassement git à côté de son bloc)

  • n° 571 : Petit ouvrage de La Ferté, bloc 2 (Détruite lors des combats de 1940, en place)

  • n° 572 : Ouvrage du Chesnois, bloc 1 - (Déposée en 1941, cuirassement actuellement au musée de Fermont )


NB : Les numéros des tourelles modifiées sont obtenus en additionnant 500 au numéro d'origine de la tourelle.

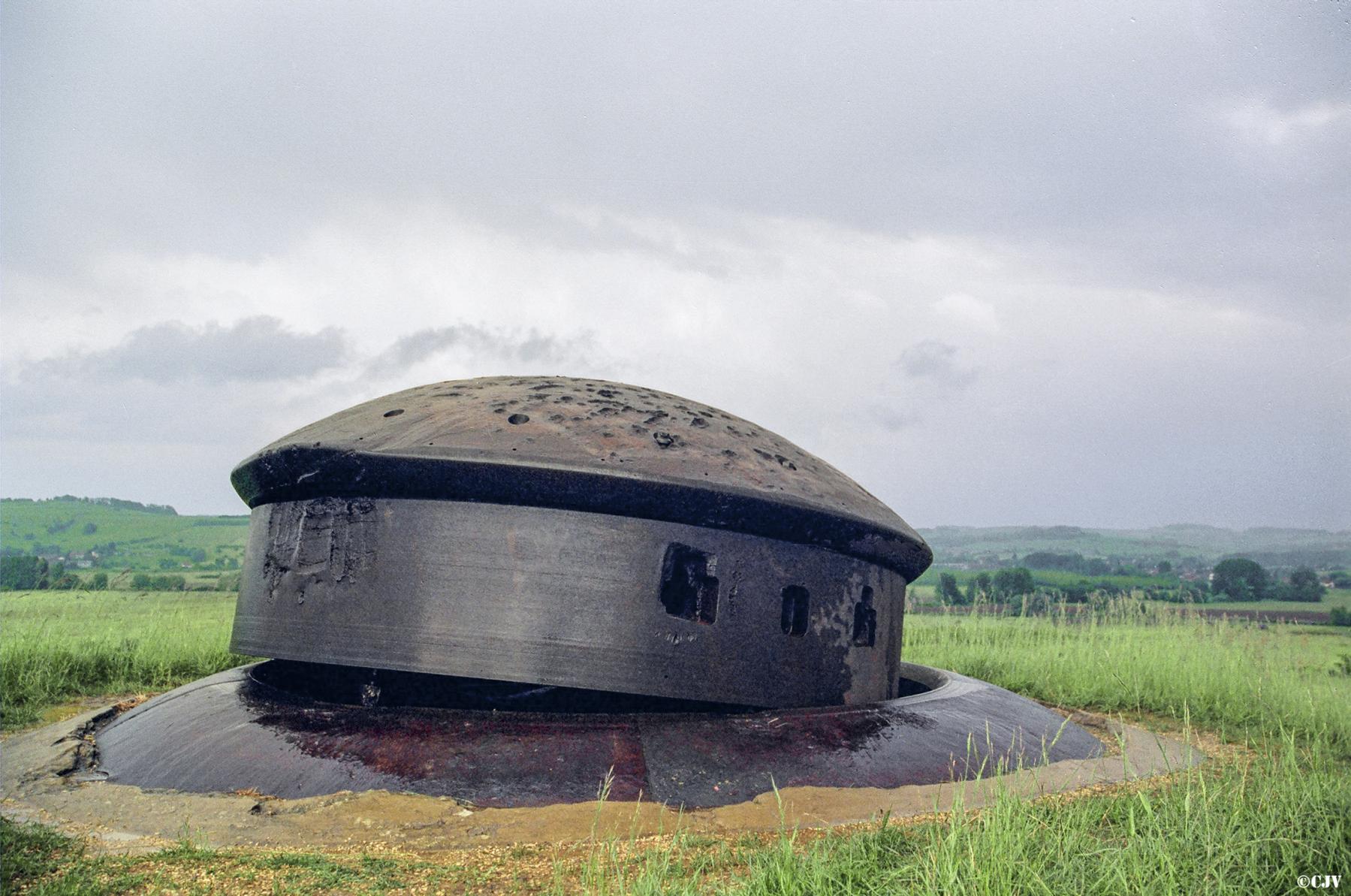

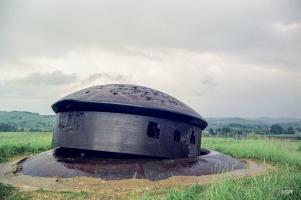

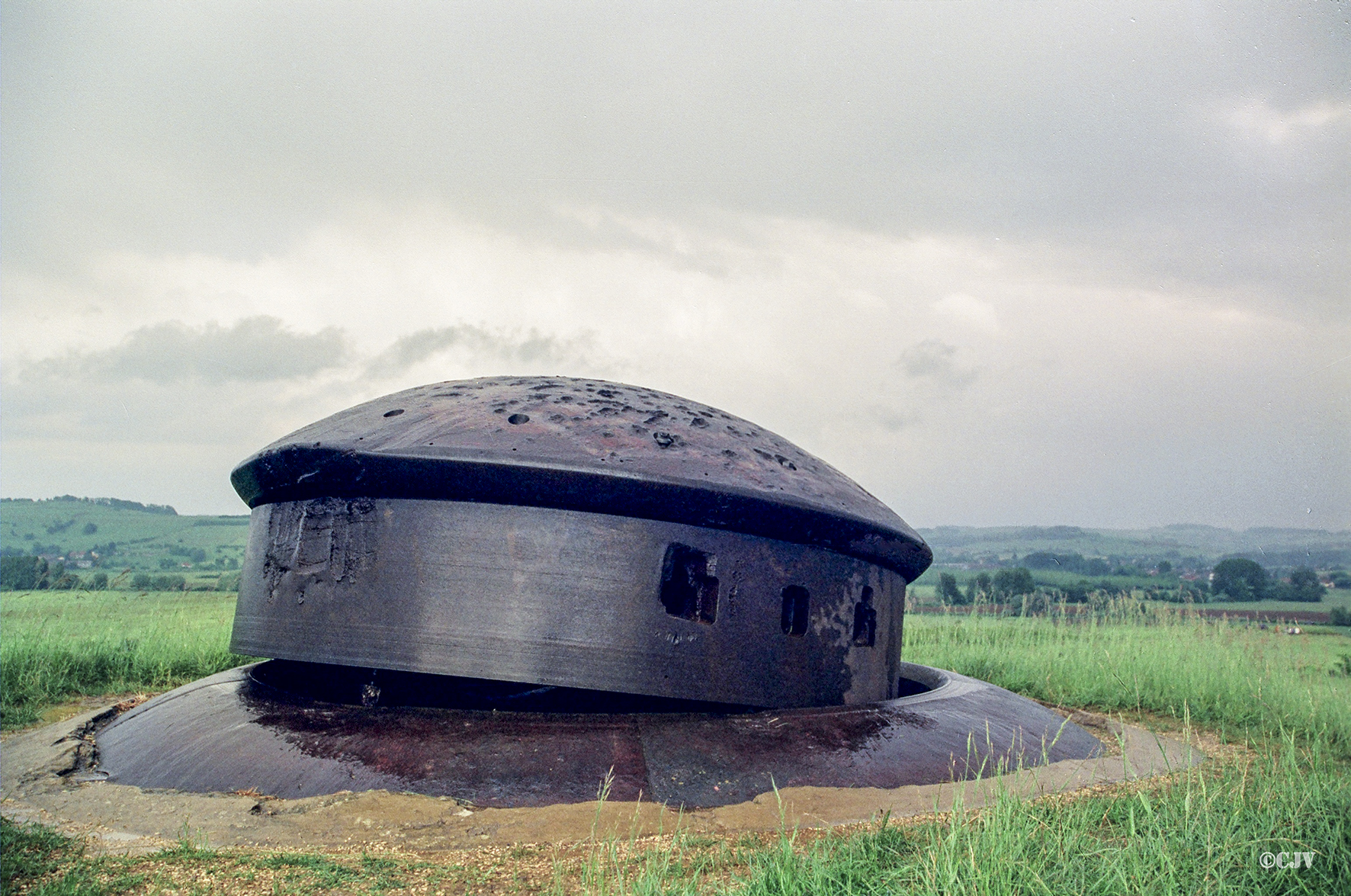

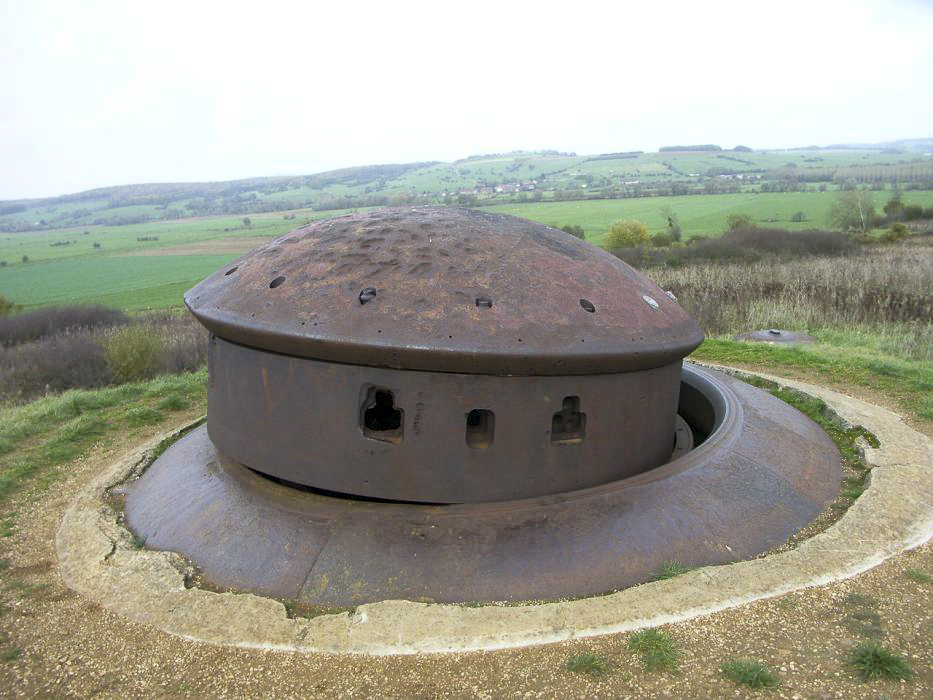

Ouvrage de la Ferté

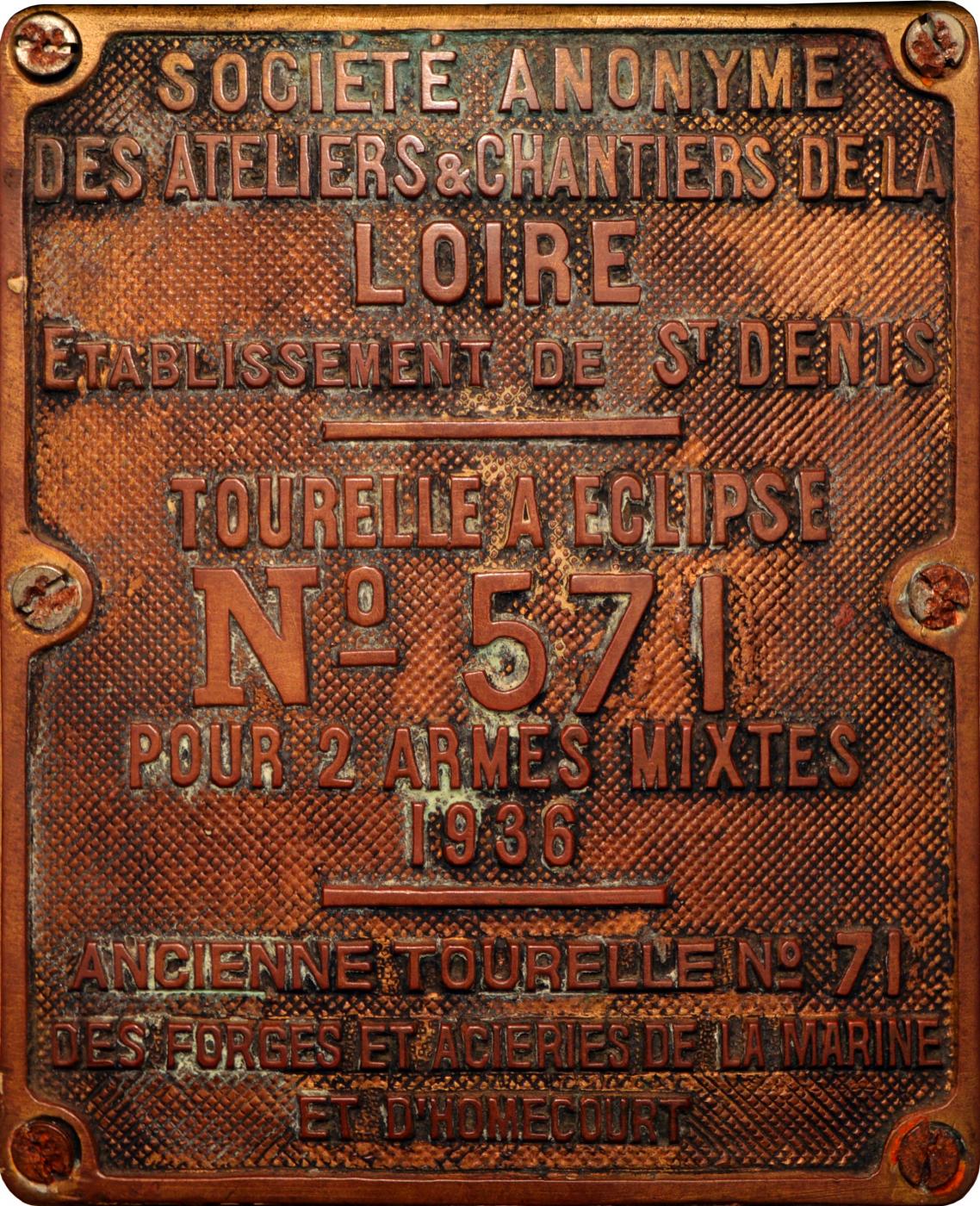

Plaque du constructeur

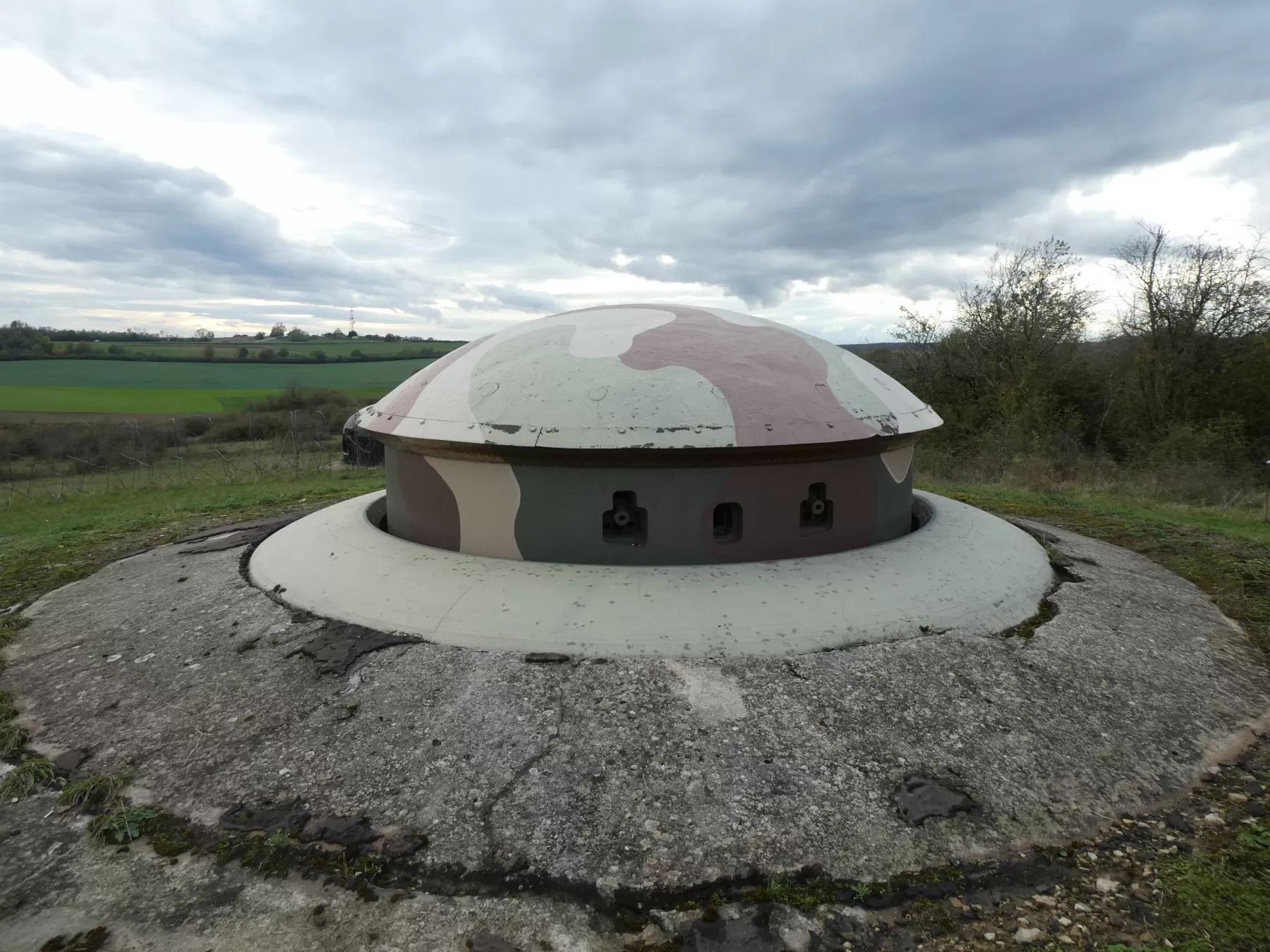

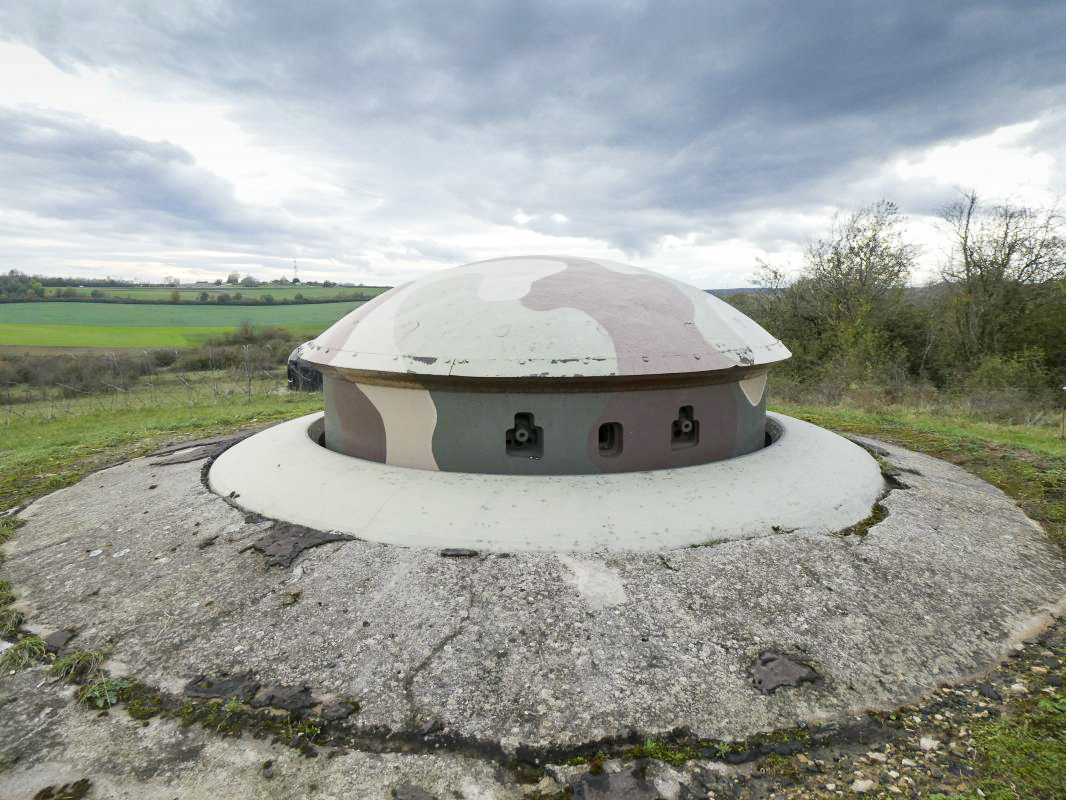

Petit ouvrage de Rohrbach



1 - La treizième tourelle de 75 R 05 sera elle aussi réutilisée après modernisation mais conservera son armement d'origine.
Elle a été mise en place dans l'ouvrage du Chesnois (SF Montmedy)






Sources :

lignemaginot.com,
wikipedia, fortiff.be,
Truttmann Michel,
SHD cartons 2V301-2V302
