L'Arme Mixte de la ligne Maginot est un système d'armes associant sous une même rotule une arme de défense anti-char et une arme anti-personnel. Cette association permet de combiner dans un volume réduit un canon antichar de 25 mm SA modèle 1934 et un jumelage de mitrailleuses Reibel MAC 31 en supprimant les opérations de remplacement nécessaires dans le cas de la trémie associant un jumelage de mitrailleuse et un canon de 37 ou 47mm monté sur bi-rail.

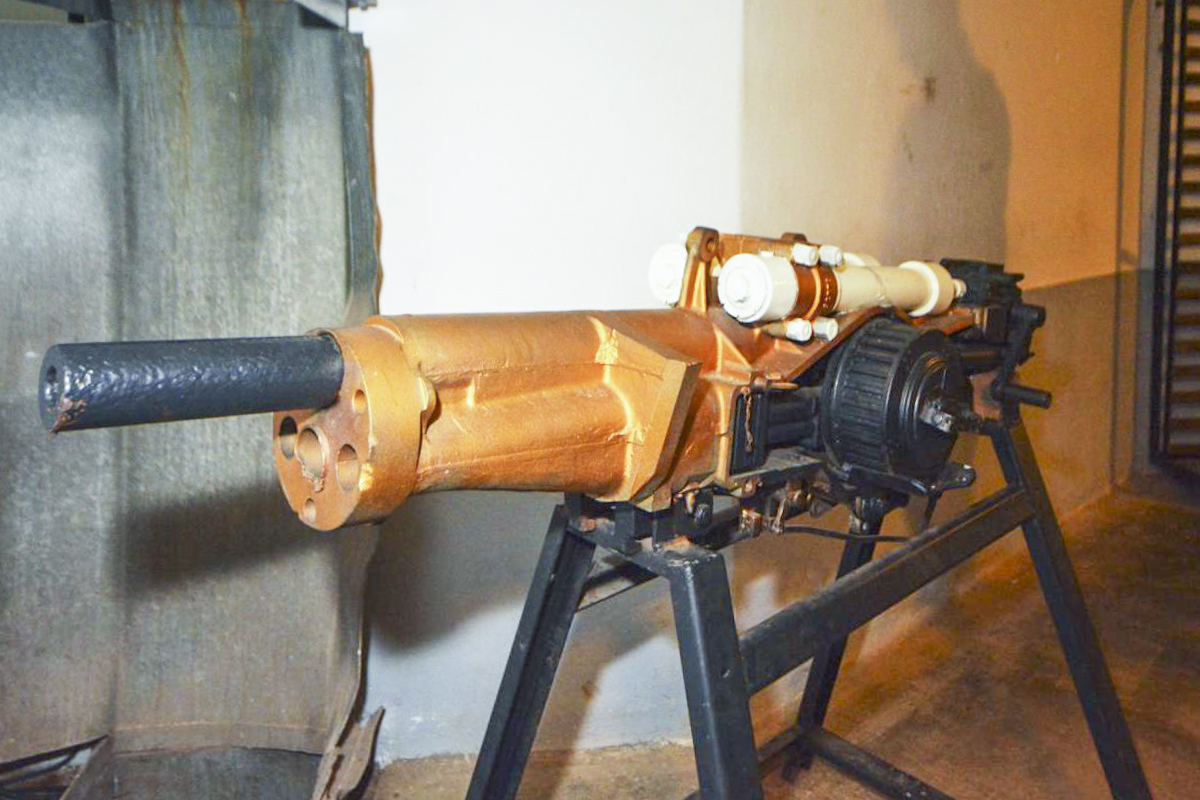

Arme mixte

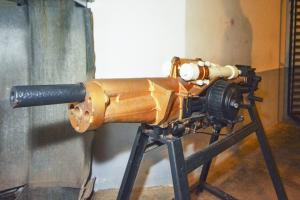

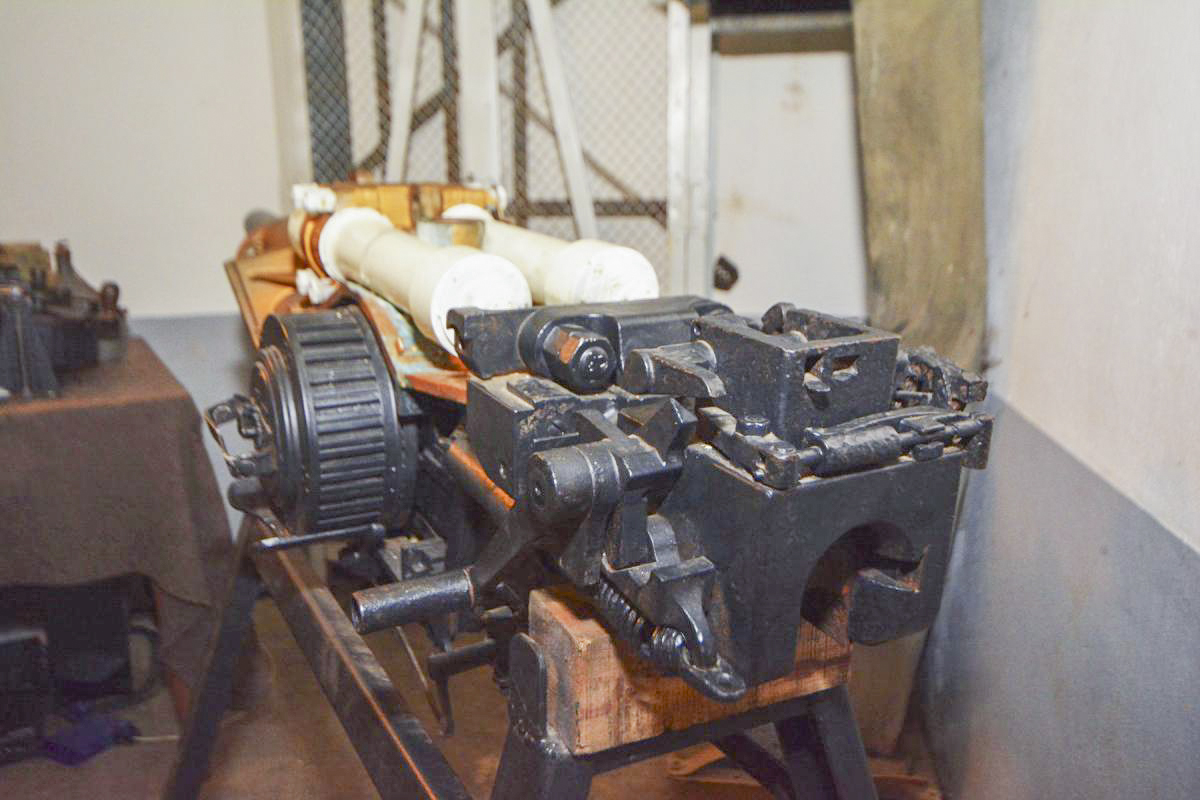

Trumelage d'arme mixte pour cloche AM

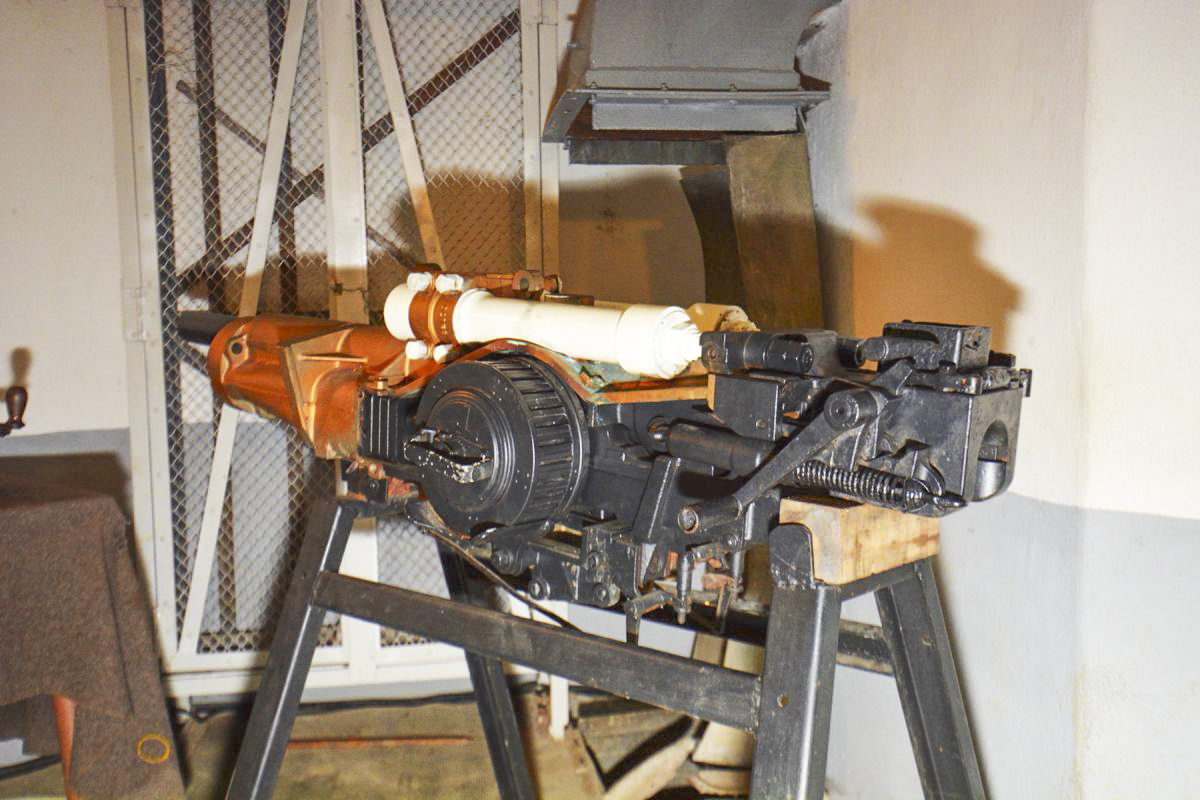

Musée de Fermont



Cet ensemble ayant par ailleurs le gros avantage d'offrir un prix de revient nettement inférieur à celui de l'association jumelage - canon de 37 ou 47 sera l'armement retenu pour l'équipement des casemates nouveaux fronts des 1934 et des cloches ou tourelles d'infanterie.



Caractéristiques

Canon antichar 25 SA 34:

Calibre : 25 mm
Longueur du tube :

  • Cloche AM : 1,18 mètre

  • Cloche mitrailleuse mle 34 transformée en AM : 1 mètre

  • Tourelle pour 2 AM et mortier de 50 mm : 1,50 mètre

  • Tourelle pour 2 AM : 1,50 mètre

  • Tourelle de mitrailleuses transformée AM : 1 mètre

  • Sous casemate : 1,80 mètre



La portée utile en antichar varie de 400m sous cloche à 800m pour la tourelle à 2 armes mixtes du fait des différences de longueur de la bouche à feu.
Il est fait usage d'un projectile de 0,32kg, à cartouche spéciale surchargée qui perce un blindage de 35 à 40 mm à 400 m (35 mm d'acier pour l'arme mixte sous cloche, 40 mm pour la tourelle pour 2 armes mixtes


Mitrailleuse Reibel MAC 31

Calibre : 7,5 MM
Portée pratique : 1 200 m
Cadence de tir maximale : 750 coups par minute

Pour le détail des caractéristiques, voir les pages de wikimaginot sur la mitrailleuse Reibel MAC 31 et le canon antichar 25 SA



Déploiement

L'arme mixte devant dés lors être adaptée à chaque cas d'utilisation, elle fut développée en six versions différentes, chacune de ces versions répondant à des spécifications techniques particulières et différant principalement par le type de support et la longueur du tube du canon de 25 mm variant selon l'espace disponible (Voir caractéristiques).



Cloche d'arme mixte modèle 1934 type B

Ce sont 75 exemplaires de cette cloche qui ont été installés dans les ouvrages nouveaux-fronts


Cloche pour jumelage de mitrailleuses modèle 30 transformée en arme mixte

Une dizaine de cloches mle 1930 ont été modifiées et dotées d'un trumelage d'arme mixte en remplacement de leur jumelage de mitrailleuses


Tourelle d'arme mixte et mortier de 50 mm modèle 1935 (TAM50)

Sept tourelles pour une arme mixte et mortier de 50 ont été installées dans les ouvrages nouveaux fronts


Tourelle de mitrailleuses modifiée

Les essais ont été menés sur la tourelle du petit ouvrage d'infanterie de SENTZICH.
La majorité des tourelles de mitrailleuses ont été préparées pour recevoir l'arme mixte et, au final, seules 14 tourelles (sur 61) seront équipées au courant de l'année 1940 de l'arme mixte en remplacement du jumelage de mitrailleuses qui les équipait à l'origine.

Cette modification et son histoire sont décrites dans cet article de JM JOLAS


Tourelle à deux armes mixtes

Douze tourelles pour deux armes mixtes ont été effectivement installées dans les ouvrages nouveaux-fronts


Sous casemate

Cette version était prévue pour équiper les créneaux de façade des casemates « nouveaux fronts », ceux ci devant être dotés d'une trémie adaptée (trémie numéro 12). Les entrées des ouvrages de VELOSNES et du CHESNOIS ainsi que certains blocs d'ouvrage de la RF LAUTER ont été adaptés et dotés de cette trémie.
Les essais seront menés dans la casemate du Moulin de Hunspach en 1939. En 1940, le seul exemplaire d'arme mixte sous casemate installé équipait le bloc 1 de l'ouvrage du WELSCHHOF. Il avait pour mission de battre l'intervalle avec le bloc 3.

Arme Mixte (AM)

Exemplaire unique de l'arme mixte sous casemate



On peut ajouter qu'un projet assez abouti d'installation d'armes mixtes en lieu et place des jumelages de certaines casemates des Vosges, dans la vallée du Schwarzbach, a été étudié par le Génie de la 20° Région Militaire en 1938. Le but en était de renforcer l'obstacle antichar formé par le lit aménagé du ruisseau. Ces casemates n'ont qu'un seul créneau par direction, et bien que certaines aient été construites compatibles avec l'installation d'un canon de 37mm Mle 1934 de forteresse, le commandement leur préféra une arme mixte évitant les manœuvres de substitution d'arme. Ce projet, pourtant approuvé le 21 Juin 1938, ne fut jamais mis en œuvre du fait de la priorité donnée aux autres fronts (1)



Sources :

wikipedia
lignemaginot.com,
maginot.org,
Hommes et ouvrages de la ligne Maginot tome 3
(1) SHD - Carton 7N3790
