Le cahier des charges pour la réalisation du
mortier de 50 mm modèle 35 dont l’emploi est prévu pour l’armement des régions fortifiées prévoit son utilisation dans un certain nombre de cas. Chacun de ces cas correspondant à un montage particulier supposait le développement d'un support spécifique.
A ces premiers montages ont été ajoutés par la suite d'autre utilisations nécessitant des supports dont la plupart sont restés à l'état de projet.
Ces montages sont détaillés ci-après.
Différents montages prévus L'ambition a été de doter la fortification d'une arme de défense rapprochée pouvant être utilisée de nombreuses façons. Aux applications initiales se sont rajoutées d'autres utilisations une fois l'arme développée.
Seul le développement des supports pour les cloche GFM type A, les créneaux sous casemate et le montage en tourelle TAM 50 a été mené à son terme et ceux-ci ont été mis en production. Les plans des deux premiers montages sont datés de 1934 et leur étude a été lancée concomitamment avec l'étude du mortier de 50. Le plan du montage sous tourelle date de 1937, mais son développement, nécessaire pour que cette tourelle puisse voir le jour, a probablement été placé en haut de la pile des urgences. Les supports prévus pour l'utilisation du mortier de 50mm modèle 35 dans les cloches GFM type B , dans les cloches lance-grenades en remplacement du mortier de 60mm qui y était prévu, dans les créneaux FM sous béton ou de porte sont restés à l'état de projet ou de prototype et aucun d'entre eux ne fut mis en place en 1940. Leurs plans datent de 1936 et s'inscrivent dans une seconde phase de développement destinée à permettre le déploiement général de cette arme dans la fortification.
Le développement de ce support a effectivement abouti et un peu plus de 1 000 d'entre eux ont été utilisés dans les cloches GFM type A .

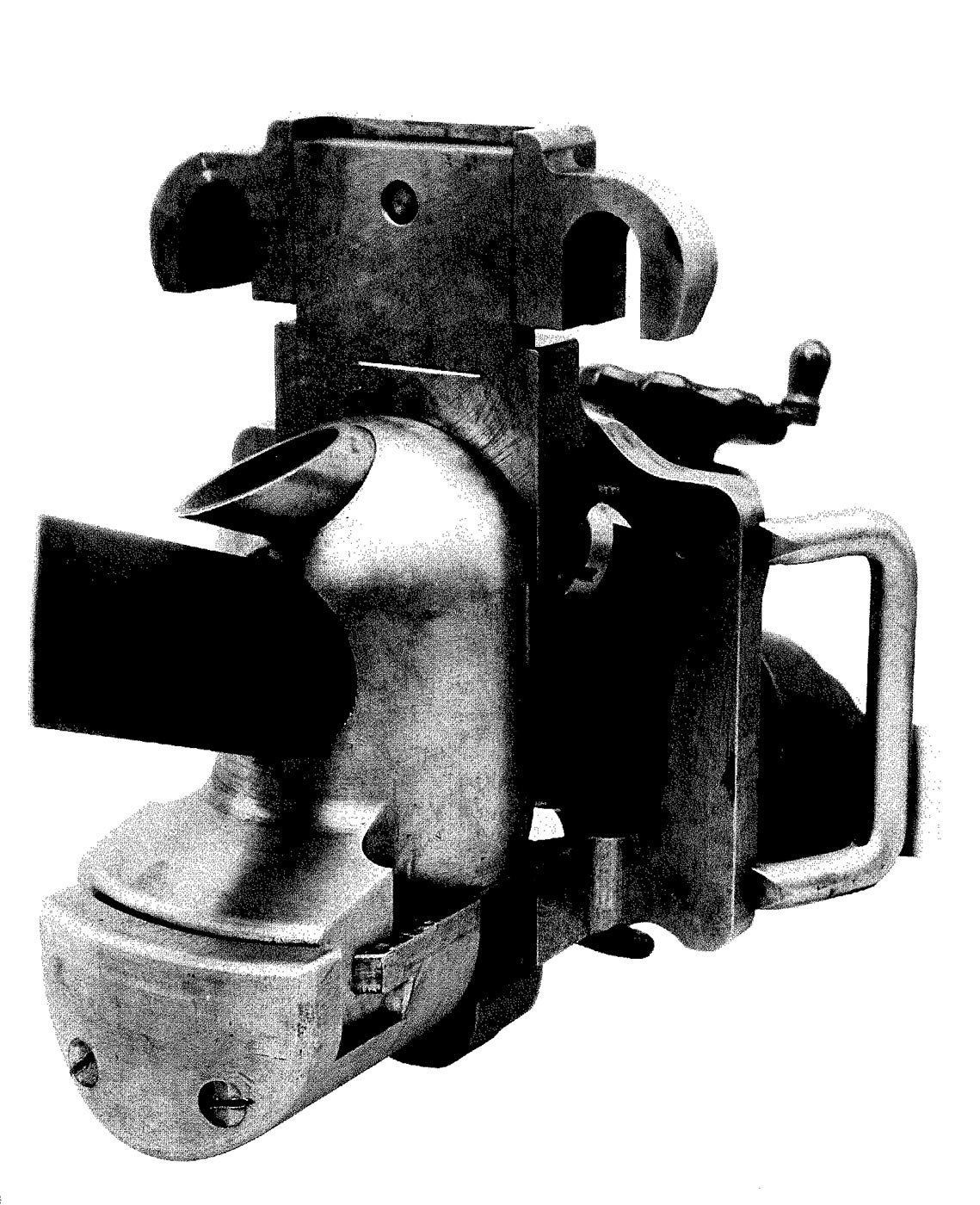

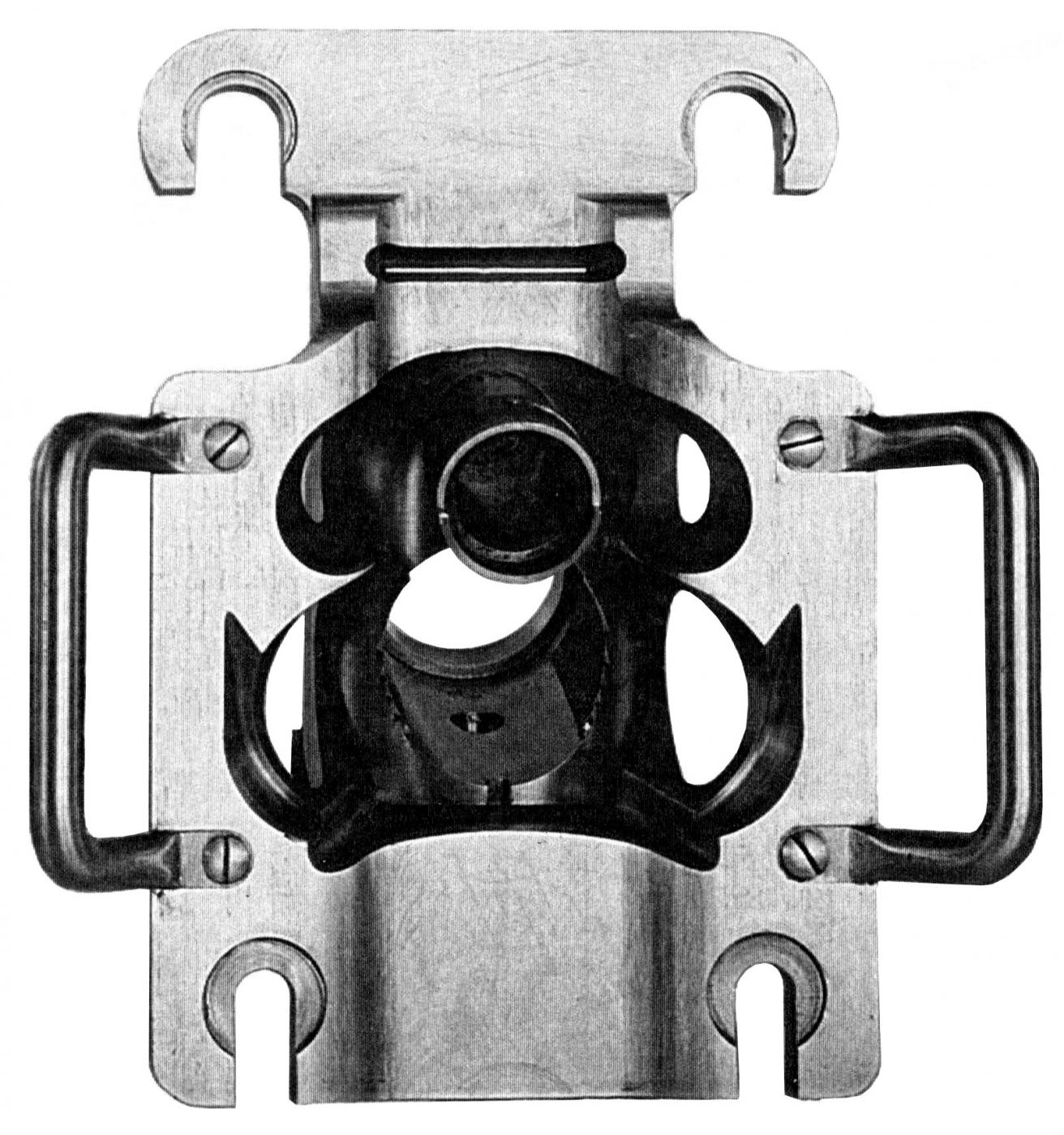

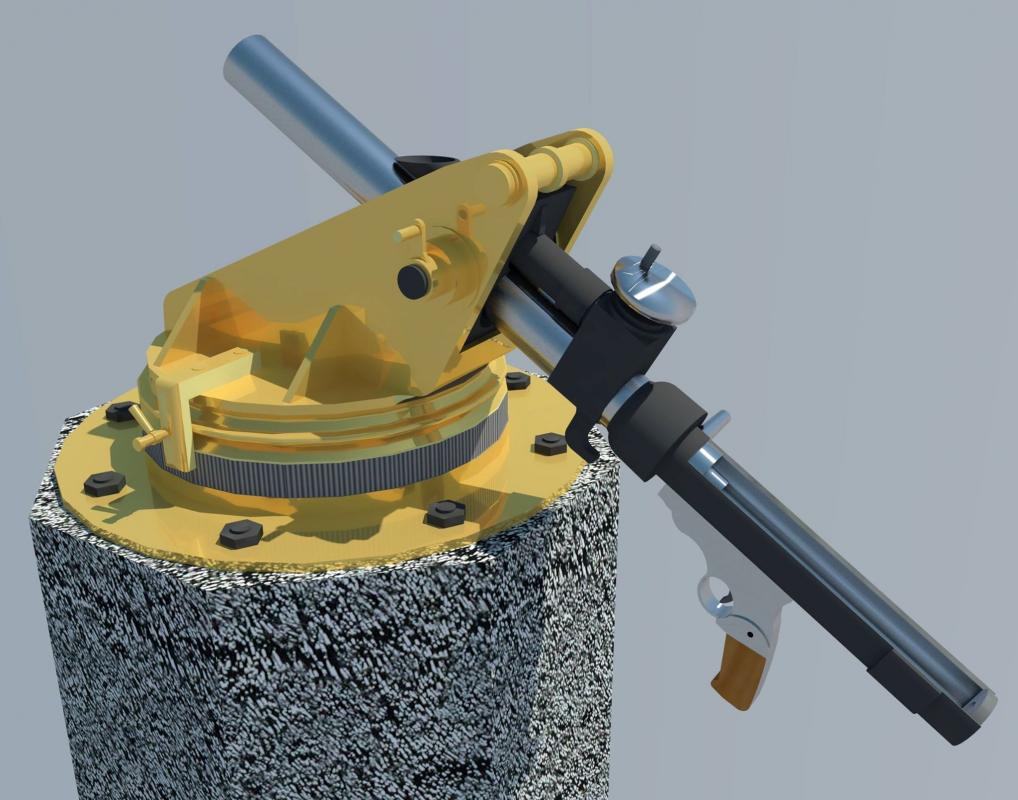

Mortier de 50 avec le support pour cloche GFM type A Support pour cloche GFM type A (prototype) Ce montage prévoyait un angle de tir de 20° et une portée réglable de 53 à 750 mètres, l'arme utilisée était le mortier original sans modification.
Plan du montage Plan du support Le montage sous casemate Pamart était similaire à celui prévu pour la cloche GFM A. Il était prévu deux mortiers par casemate Pamart, mais la modification prévue n'a pas été réalisée et ces supports non posés. Trois casemates Pamart étaient concernées en 14° et 15° RM à Fouillouze et Vallabres

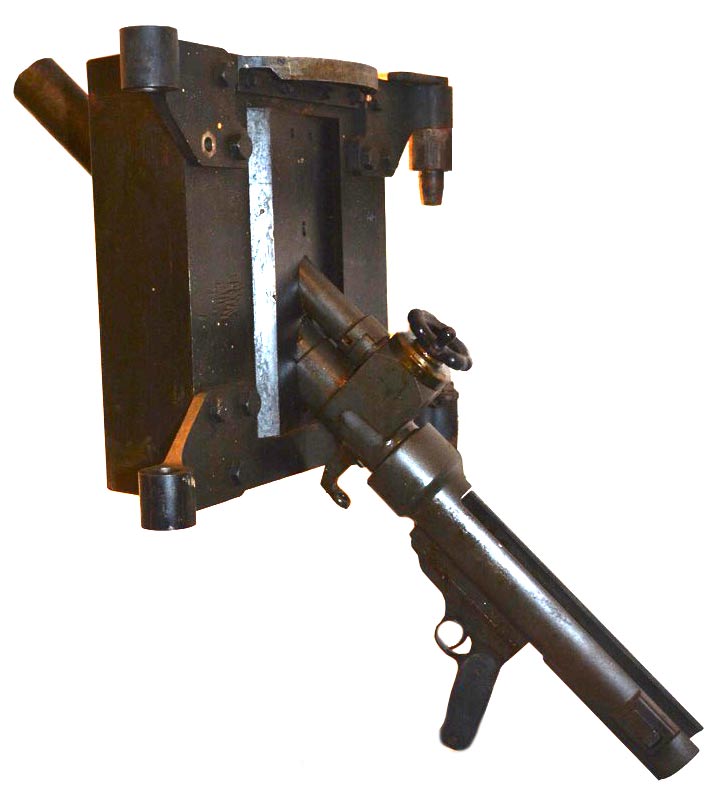

Mortier de 50 sous casemate Un petit nombre de mortiers de 50 mm ont été montés sous casemate, principalement pour la couverture de fossés antichar autour des ouvrages. Le montage fait appel à un cuirassement spécifique détaillé dans la page sur le créneaux pour mortier de 50 sous casemate Ce montage a été produit à 14 exemplaires.
Mortier de 50 montage casemate lors des essais Ce montage prévoyait un angle de tir de 45° et une portée réglable de 69 mètres à 1080 m, l'arme utilisée était le mortier original sans modification..

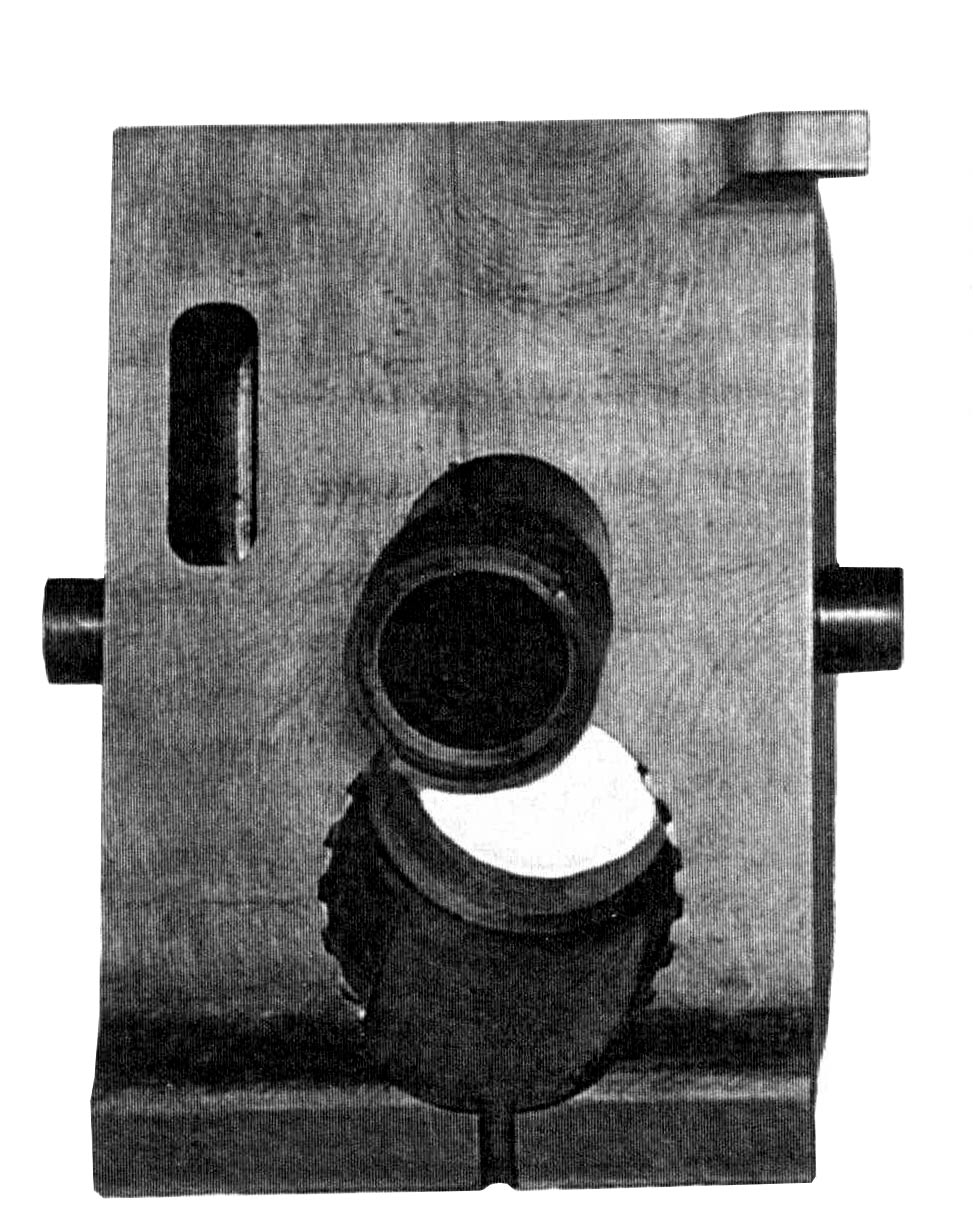

Plan du support Support pour créneau de casemate (prototype)
Tourelle pour arme mixte et mortier de 50 Ce projet dont les plans finaux datent à priori de 1937 a permis le montage dans les tourelles pour arme mixte et mortier de 50 (TAM 50) Ce montage prévoyait un angle de tir de 45° et une portée réglable de 69 à 1080 mètres. L'arme devait toutefois être modifiée de la façon suivante :
Tube d'échappement des gaz placé à gauche (pas au dessus)
Tube de liaison d'échappement des gaz coudé
Dispositif d'arrêt du mortier en lieu et place du tube d'échappement des gaz originel
Plan du montage
Cloches GFM Type B ou A transformées Au contraire de la version pour cloche GFM type A, le support destiné aux cloches du type B est resté au stade du prototype et n'a pas été livré. La visée et le pointage se faisaient grâce au périscope de la cloche.
Plan du montage Mortier de 50 avec le support pour cloche GFM type B
Créneaux équipés d'une trémie FMB 38 ou 40 Le support était identique à celui prévu pour les cloches GFM B ou A transformées
Lancée en 1934, l'étude d'un support adapté au mortier de 50 pour remplacer le mortier de 60 mm initialement prévu pour les cloches lance-grenades mle 1934 n'a pas débouché. Les plans du support datés de 1936 et le seul exemplaire connu du prototype de ce support attestent toutefois de l'avancement de ce projet. Ce prototype a été installé avant-guerre à l’ouvrage du Grand Hohékirkel et a servi aux expérimentations. Il est aujourd’hui conservé dans l'ouvrage du Simserhof. Une commande de 75 mortiers et de 50 supports aurait été passée en 1936, seul un prototype de ce support est connu. Ce montage prévoyait un angle de tir de 54° avec une portée minimale de 67 m et une portée maximale de 990m. La mise en place du mortier dans le support prévu pour la cloche lance grenade supposait une adaptation de cette arme au support, adaptation consistant en :
L'allongement du canon de 100 mm
Le remplacement du tube d'échappement des gaz par un tube rallongé,
La suppression de l'anneau permettant d'attacher un système de pointage en direction (celui ci est assuré directement par le support),
La suppression de la poignée pistolet et du pontet avec sécurité de tir,
Le remplacement du volant de pointage de la portée par un compteur de tours.
Plan du montage sous cloche lance-grenades Prototype (Ouvrage du, Simserhof) Le montage du mortier de 50 dans les créneaux FM type A est lui aussi resté à l'état d'étude.
Support pour créneau pour FM type A Ce montage prévoyait un angle de tir de 14° ou de 20° et une portée réglable de 20 à 600 mètres, l'arme utilisée était le mortier original sans modification. Une première version de ce support a été étudiée, tirant sous un angle de 20°. L'étroitesse du créneau combinée à la largeur de la façade imposant pour augmenter le débattement horizontal de l'arme de tirer sous un angle inférieur, une seconde version avec l'arme tirant sous un angle de 14° a été aussi étudiée.
Pour les créneaux déjà existants, l'utilisation de ce support aurait nécessité de recouper la plaque d'embrasure extérieure du créneau afin d'augmenter le débattement horizontal de l'arme qui, malgré cette modification, serait resté faible.
Montage à angle de 14° Montage à angle de 20° Support pour créneau pour FM type A Dans le cadre des constructions encore en cours comme par exemple l'ouvrage de Roche-la-Croix, le Génie informé du développement de ce support dessine un créneau adapté à ce montage permettant d'implanter à moindre frais le mortier de 50 dans les casemates.
Le plan ci-dessous donne une vision du créneau adapté pour le tir à angle de 20°.
Créneau spécifique pour mortier de 50 Roche La Croix - bloc 6
Support de porte blindée Le support pour porte est lui aussi resté au stade de prototype. Des essais ont été réalisés et un souci se posait avec la l'ouverture d'observation générant trop de risque pour le viseur. Aucun exemplaire n'a été livré.
Ce montage prévoyait un angle de tir de 20°, l'arme utilisée était le mortier original sans modification.
Plan du support Bien que sortant du strict cadre de la fortification Maginot, le mortier de 50 mm a été réutilisé après 1940 par l'armée allemande sous l'appellation 5 cm Festungsgranatwefer 210 (f) principalement sur le mur de l'Atlantique. Deux supports spécifiques ont été développés pour permettre son usage dans les Tobrouk sous la référence Gerät 945 S6 ou Gerät 950 S6 (Plans dans l'onglet Documents )

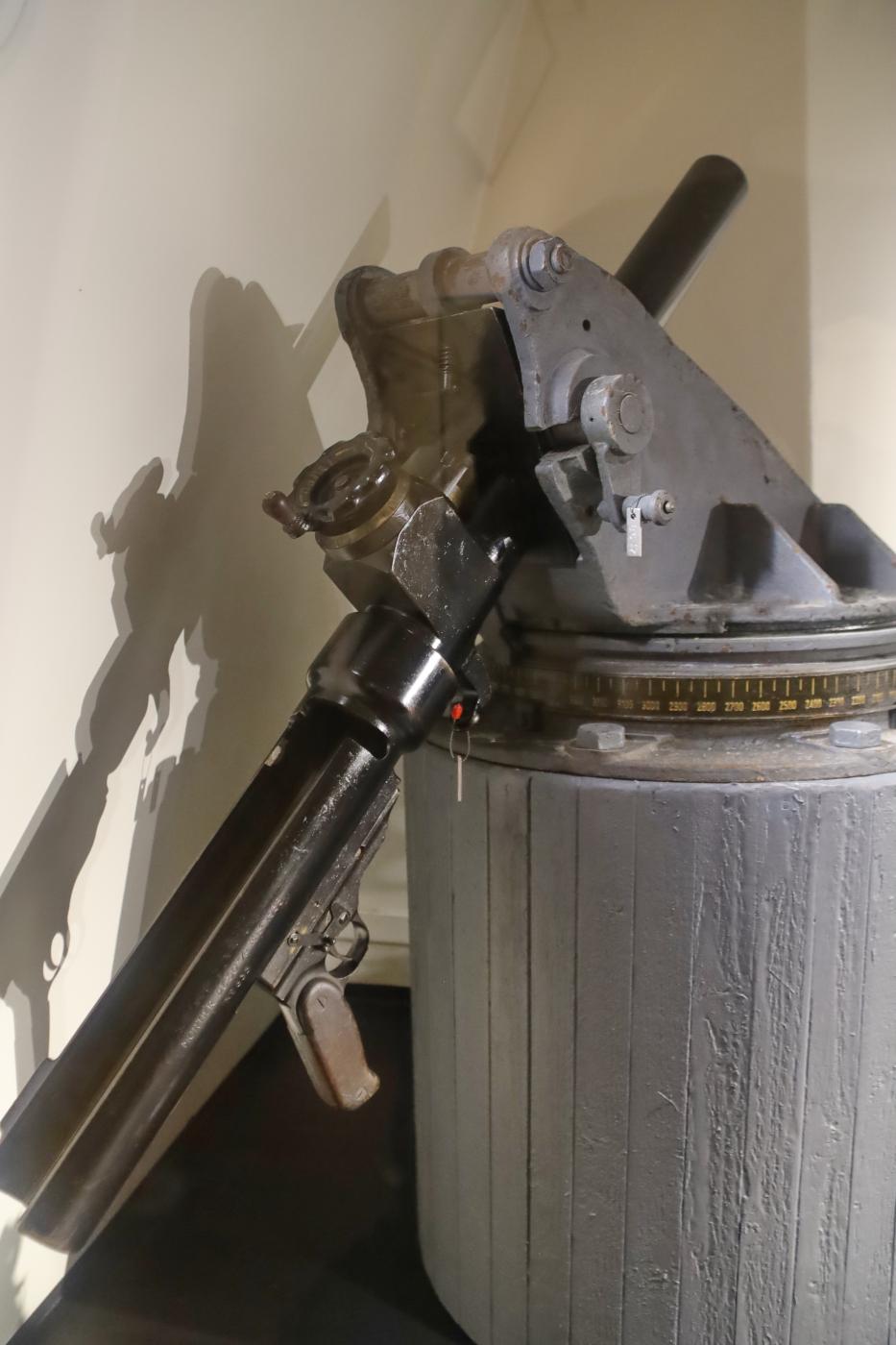

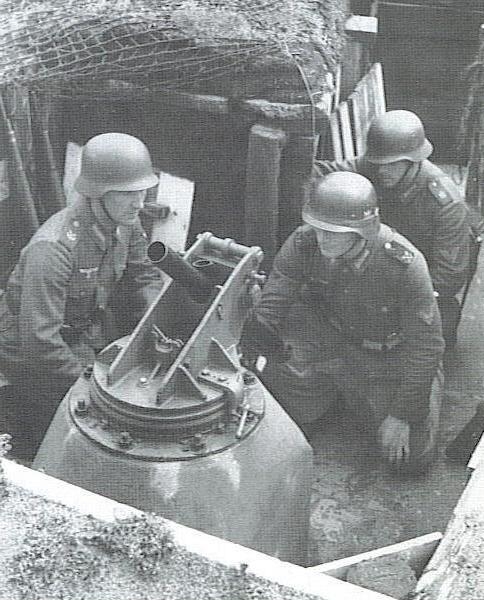

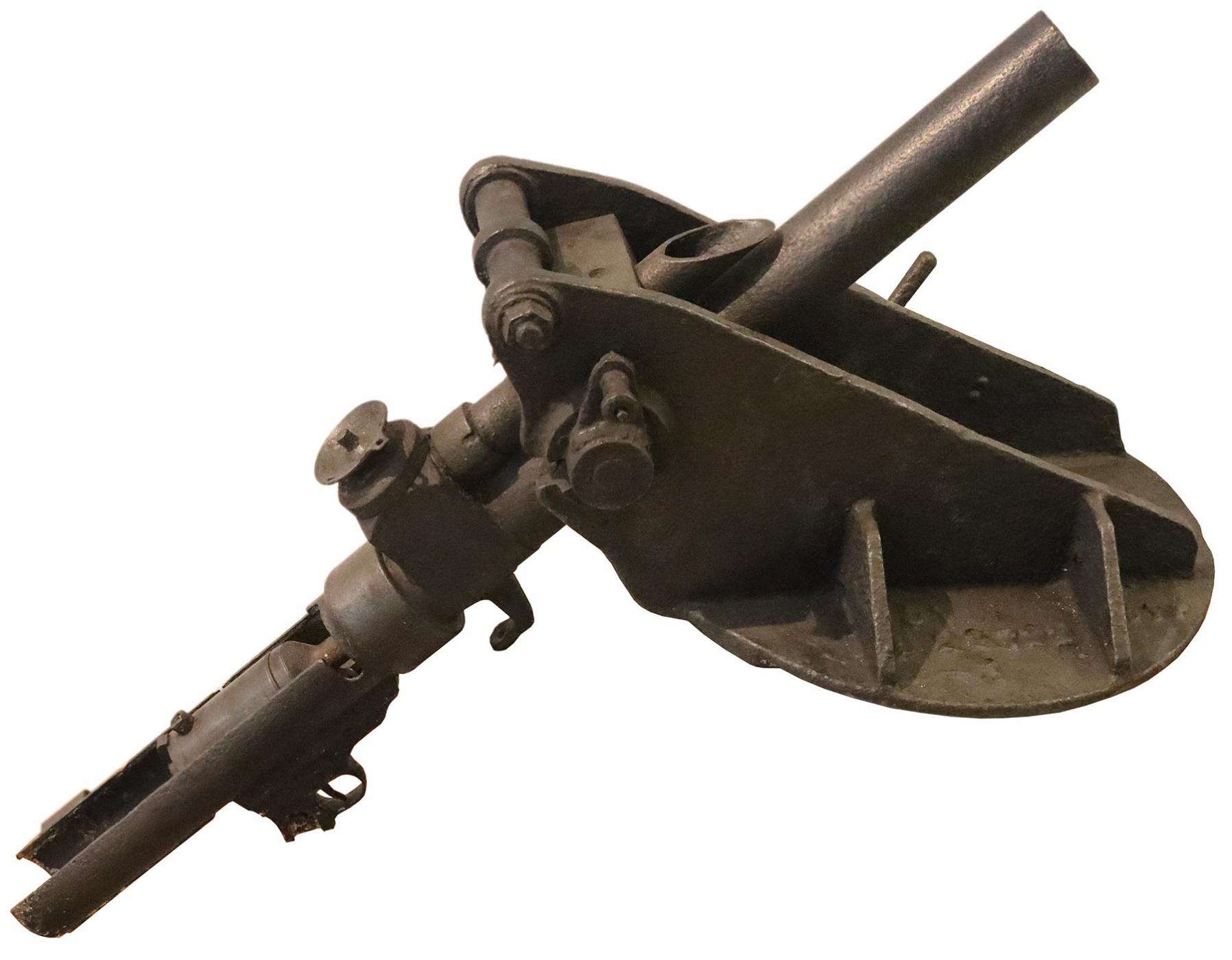

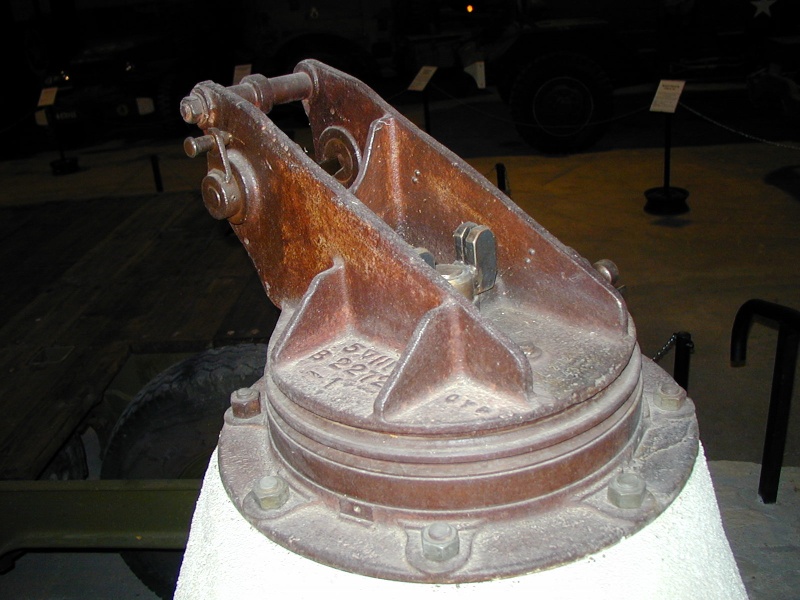

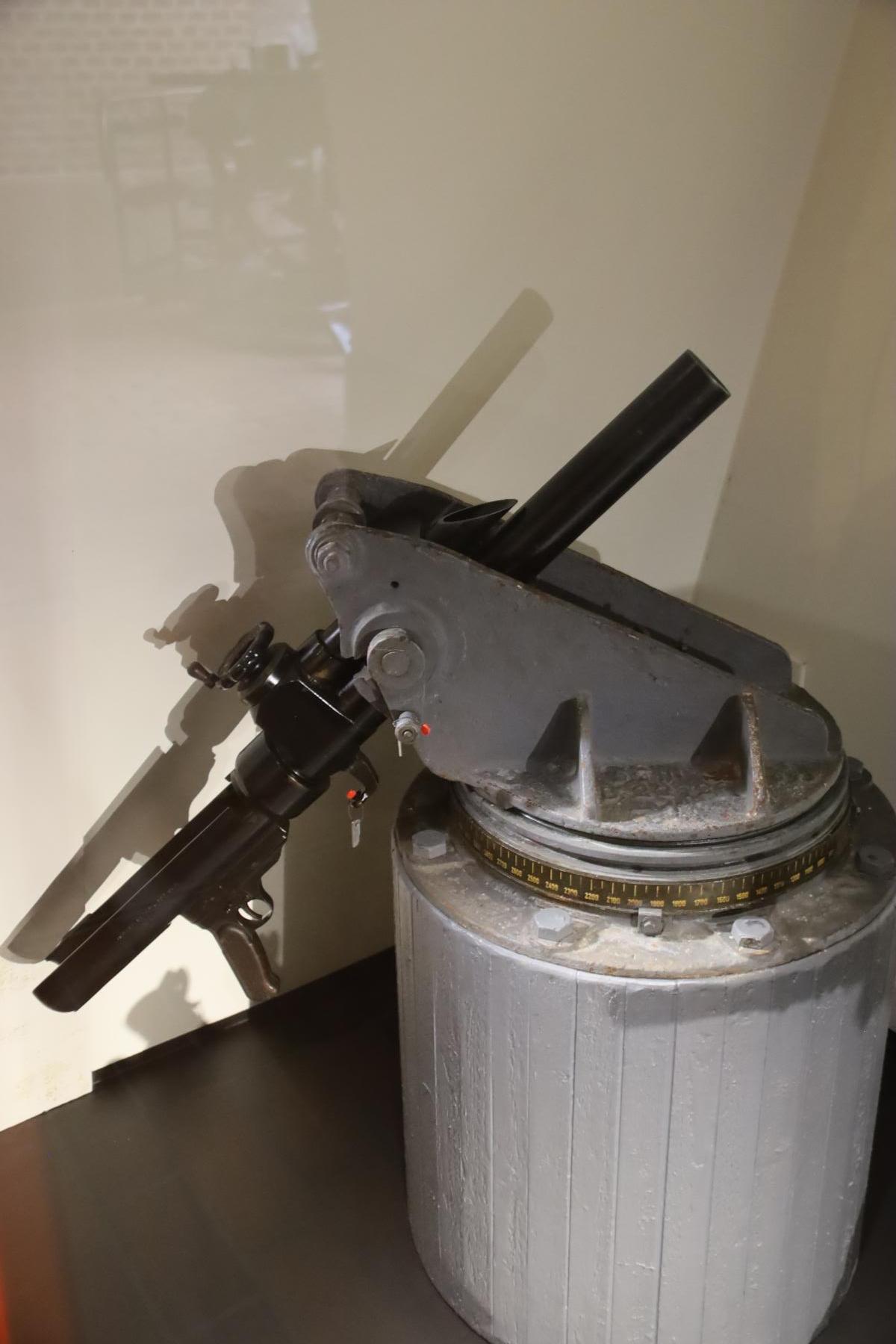

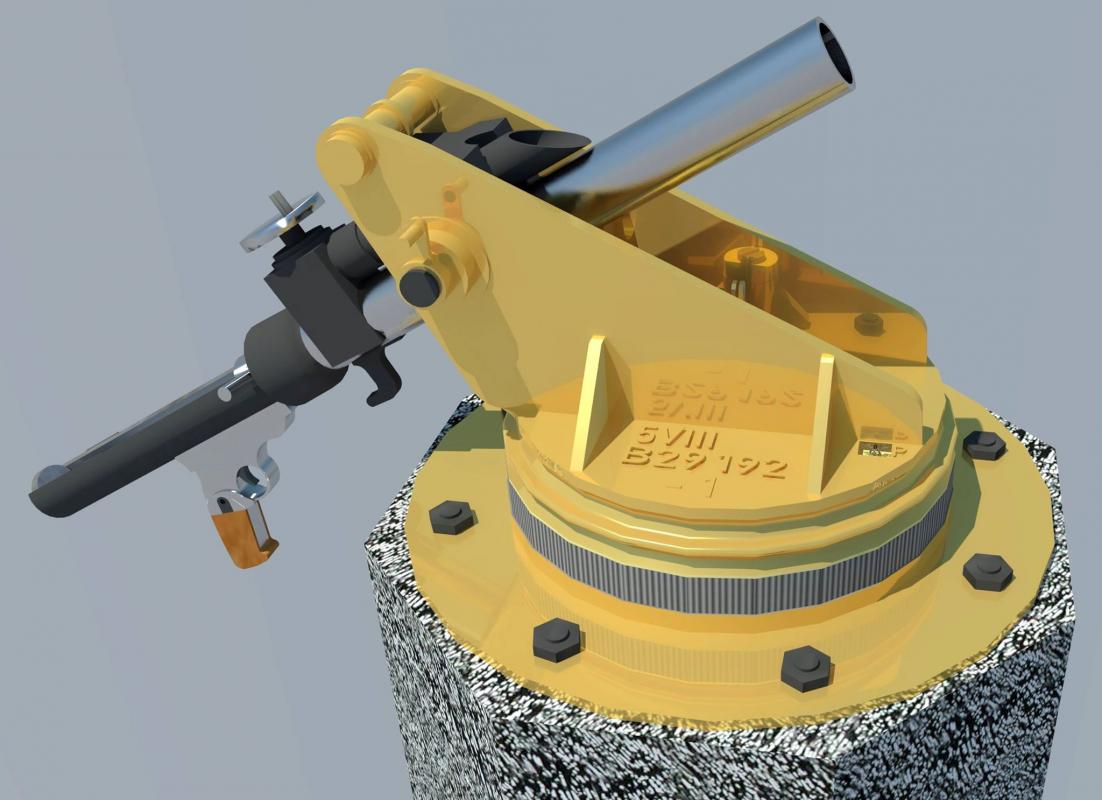

Support 950 S6 et mortier de 50 Support 945 S 6 Support 950 S 6 Rédaction : Sources : Un grand merci à Eric Klamerek, DGA MAC 1936 - Notice provisoire sur le mortier de 50 mle 35 PV expérimentation créneau de porte - Aout 1937 SHD (Fond Lemaitre) -Table de tir , PV expérimentations de Bourges Article Le mortier de 60 pour cloche cuirassée - P Touzin et A Destouches wikimaginot
Page n° 1000941 mise à jour le 12/01/2022 -
© wikimaginot.eu 2022 / 2024
L'accés aux documents en ligne est réservé aux utilisateurs inscrits sur le site.
Notice du support 950 S 6
Extrait de la notice allemande concernant le support 950 S 6 permettant le réemploi du mortier français de 50 mm mle 1935
Auteur : Inconnu
Droits réservés
Document #26945 disponible en ligne (193.39 Ko)
Mortier de 50 modéle 35 avec support pour créneau à rotule
Planche graphique montrant le mortier de 50 dans un support prévu pour les créneaux à rotule (cloche ou créneaux de façade)
A priori, ce support est resté à l'état de prototype
Auteur : Inconnu - SHAT
Droits réservés
Document #41128 disponible en ligne (69.79 Ko)
Support 950S6
Support allemand pour le réemploi du mortier français de 50mm le 1935
Auteur : Inconnu
Provenance : Bundesarchiv
Droits réservés
Document #77187 disponible en ligne (105.23 Ko)
Support 945S6
Support allemand pour le réemploi du mortier français de 50mm le 1935
Auteur : Inconnu
Provenance : Bundesarchiv
Droits réservés
Document #77188 disponible en ligne (124 Ko)
Mortier de 50 mle 35 - Support de porte
Figure représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française
Provenance : DGA
Droits réservés
Document #102235 disponible en ligne (275.53 Ko)
Mortier de 50 mle 35 - Support de porte
Figure représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française
Provenance : DGA
Droits réservés
Document #102236 disponible en ligne (284.95 Ko)
Mortier de 50 mm mle 35 - Montage sous cloche GFM A
Support destiné à la cloche GFM A
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/06/1934
Droits réservés
Document #105022 disponible en ligne (737.03 Ko)
Mortier de 50 mm mle 35 - Montage sous casemate
Support destiné au montage du mortier sous casemate
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/06/1934
Droits réservés
Document #105023 disponible en ligne (370.01 Ko)
Mortier de 50 mm mle 35 - Montage sous tourelle TAM 50
Support destiné au montage du mortier dans la tourelle pour arme mixte et mortier de 50 (TAM 50)
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/06/1934
Droits réservés
Document #105024 disponible en ligne (428.41 Ko)
Mortier de 50 mm mle 35 - Montage sous cloche GFM B
Support destiné au montage du mortier dans la cloche type GFM B
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/07/1936
Droits réservés
Document #105025 disponible en ligne (741.03 Ko)
Mortier de 50 mm mle 35 - Montage sous créneau FM type A - 14°
Support destiné au montage du mortier dans le créneau GFM type A
Version tir à 14°
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/06/1936
Droits réservés
Document #105026 disponible en ligne (588.49 Ko)
Mortier de 50 mm mle 35 - Montage sous créneau FM type A - 20°°
Support destiné au montage du mortier dans le créneau GFM type A
Version tir à 20°
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/06/1936
Droits réservés
Document #105027 disponible en ligne (515.71 Ko)
Mortier de 50 mm mle 35 - Montage sur porte blindée
Support destiné au montage du mortier sur les portes blindées
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/05/1936
Droits réservés
Document #105028 disponible en ligne (797.9 Ko)
Ouvrage de Roche La Croix - Bloc 6
Créneau spécifique pour mortier de 50 mle 1935
Auteur : Génie
Date : 01/05/1938
Provenance : SHD - 4 V 366
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Versé par : Jean-Michel Jolas
Mis en forme par : Pascal Lambert
Document #105074 disponible en ligne (76 Ko)
Mortier de 50 mm mle 1935 - Support pour cloche GFM
Vue et coupe avec légende du support pour mortier de 35
Auteur : Ministère de la guerre
Droits réservés
Document #105145 disponible en ligne (198.49 Ko)
Mortier de 50 mm mle 35 - Montage sous cloche GFM type A
Support destiné au montage du mortier dans la cloche GFM type A
Auteur : Manufacture d'Armes de Chatellerault
Date : 01/02/1939
Droits réservés
Document #105234 disponible en ligne (462.21 Ko)
Les Gardiens du Rhin
Mortier de 50 mm mle 1935 Mortier avec le masque prévu pour le montage dans la cloche GFM type A
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 26942 - Taille écran 640 x 367 pixels Déposée le 26/01/2015
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

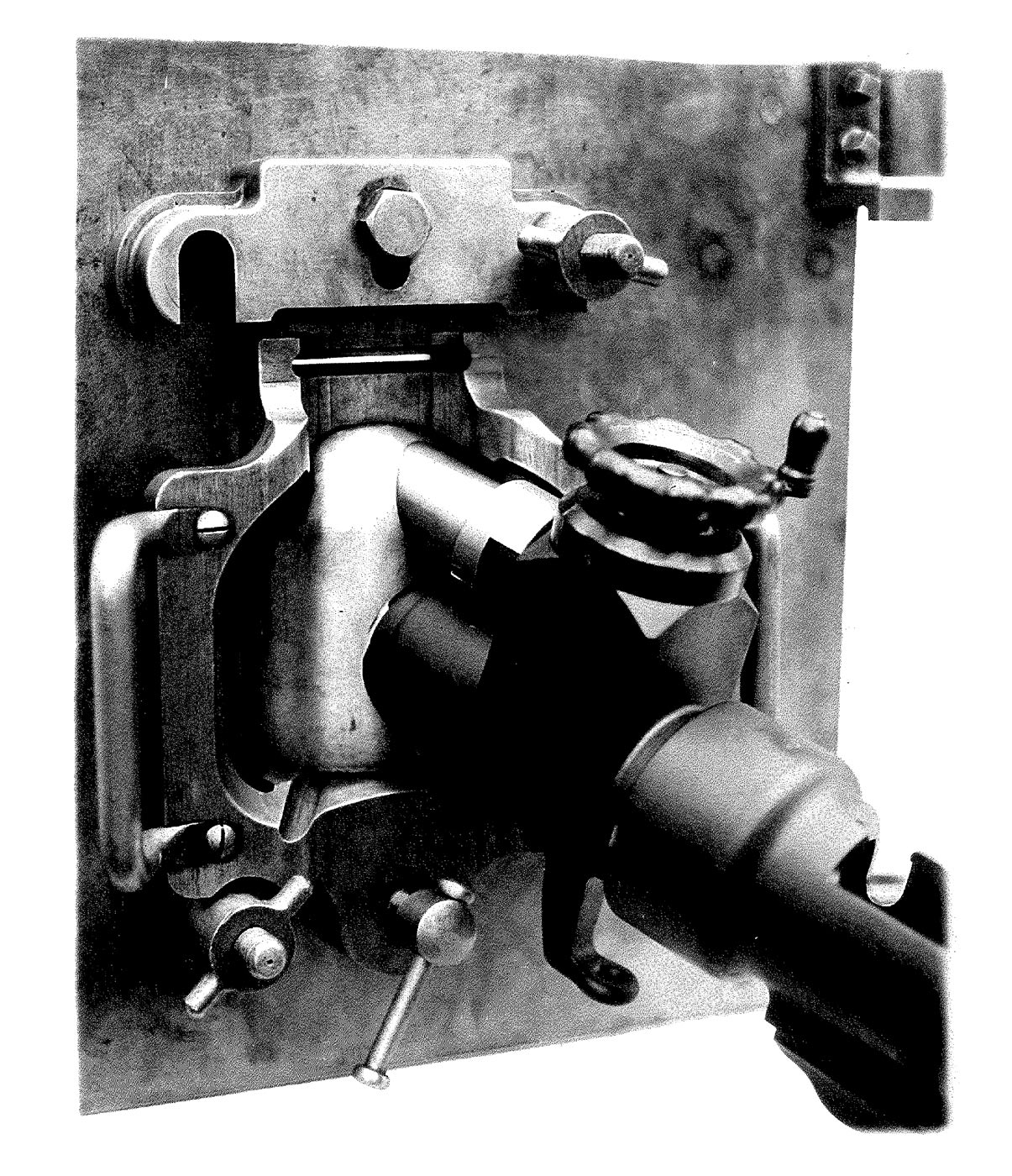

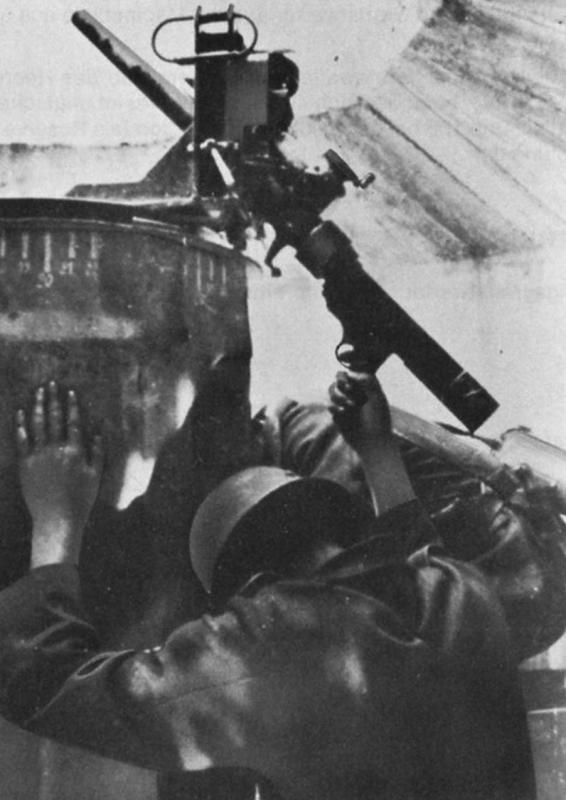

Mortier de 50 - Support de cloche type A Prototype de support de cloche type A
Auteur : Inconnu
Droits réservés Photo n° 105037 - Taille écran 973 x 1217 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

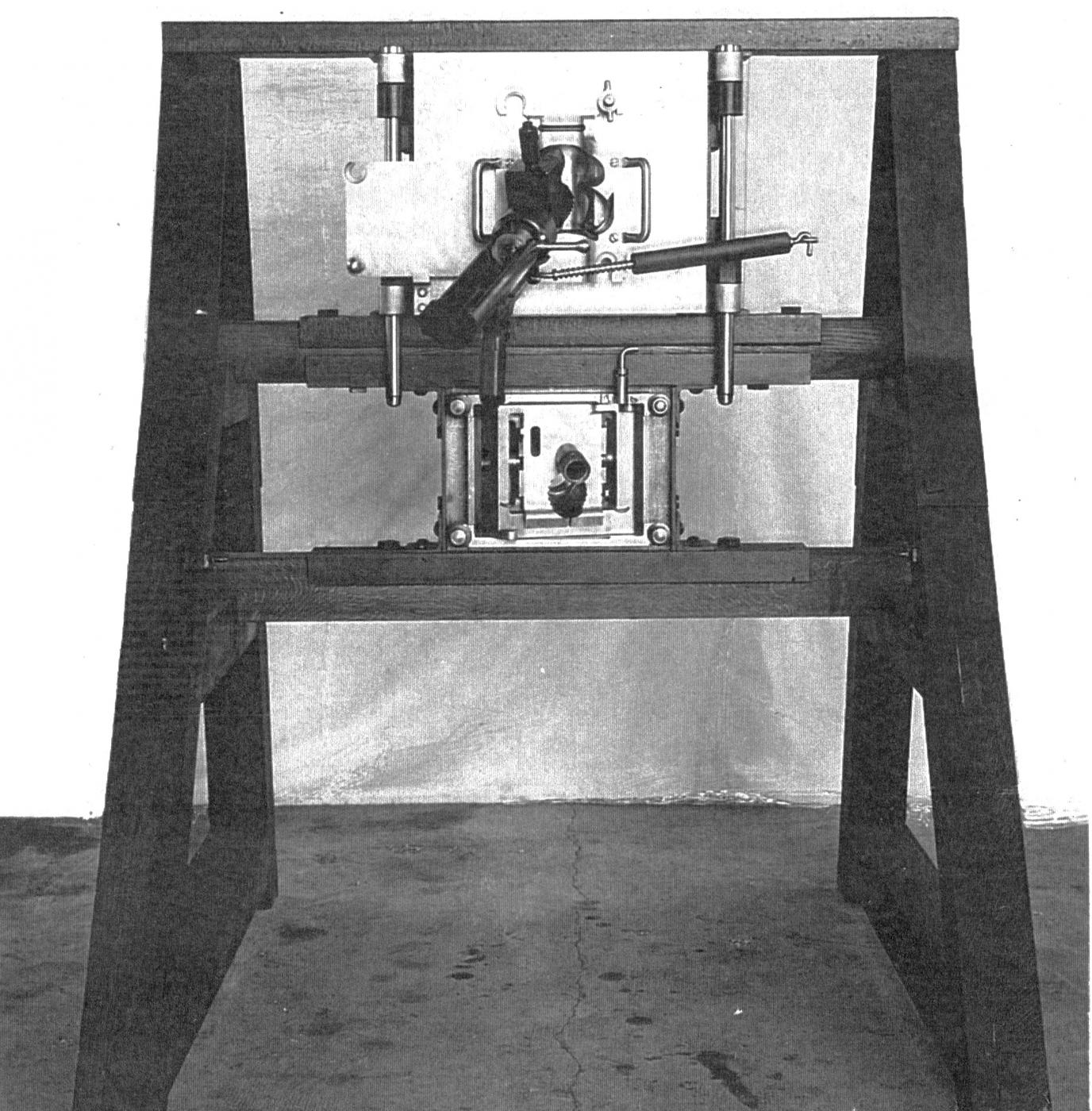

Mortier de 50 - Support de casemate Montage des prototypes de supports de casemate (haut) et cloche type A (bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105034 - Taille écran 1800 x 1206 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal

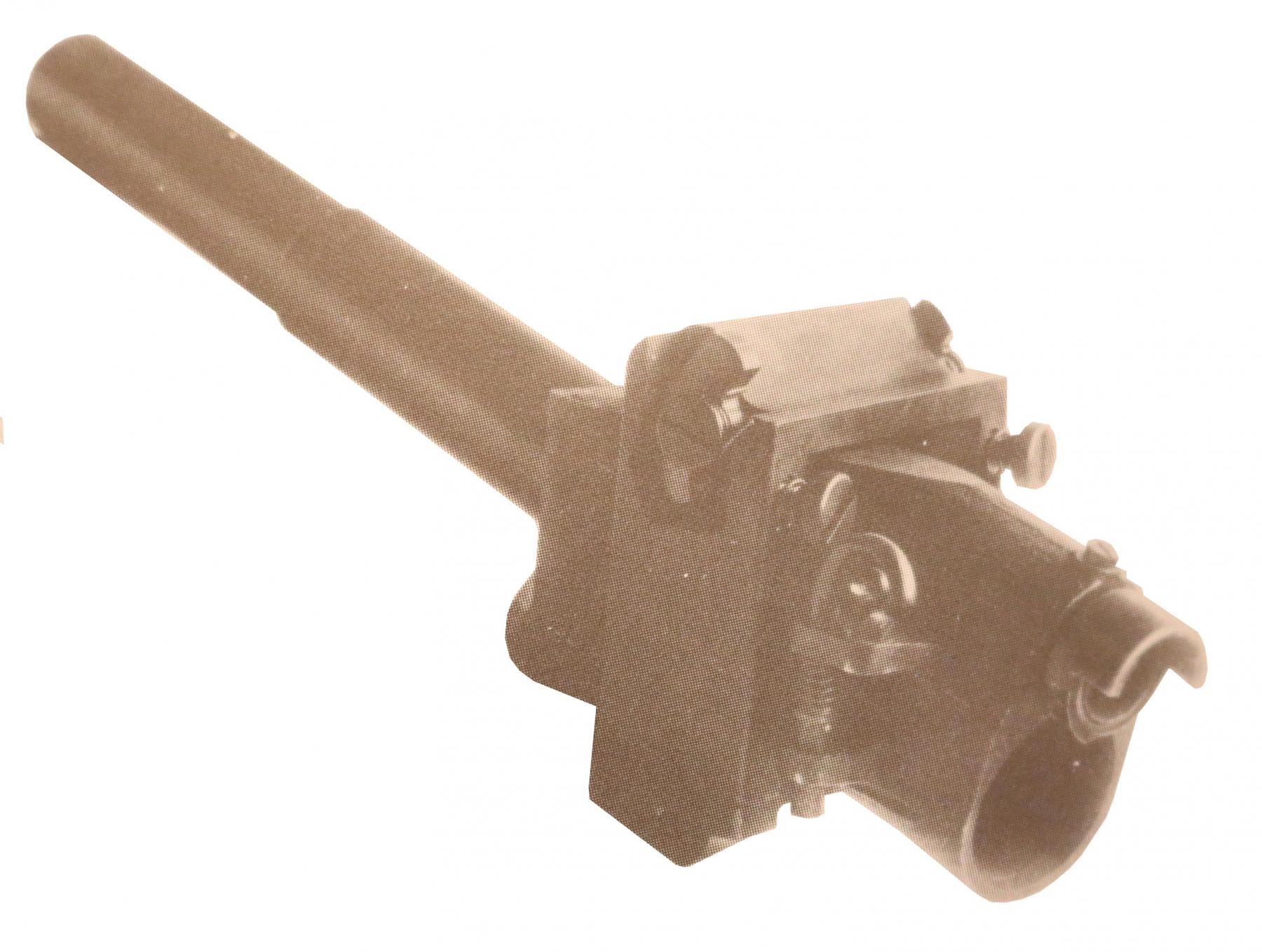

Mortier de 50 mm mle 35 Mortier avec le masque prévu pour montage en créneau sous casemate
Angle de 45°
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 48763 - Taille écran 716 x 799 pixels Déposée le 25/06/2016
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Mortier de 50 mm mle 35 - Montage sous tourelle TAM 50 Support destiné au montage du mortier dans la tourelle pour arme mixte et mortier de 50 (TAM 50)
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 105024 - Taille écran 2007 x 3000 pixels Prise en juin 1934 - Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Mortier de 50 mm mle 35 - Montage sous cloche GFM B Support destiné au montage du mortier dans la cloche type GFM B
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 105025 - Taille écran 3000 x 2179 pixels Prise en juil. 1936 - Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

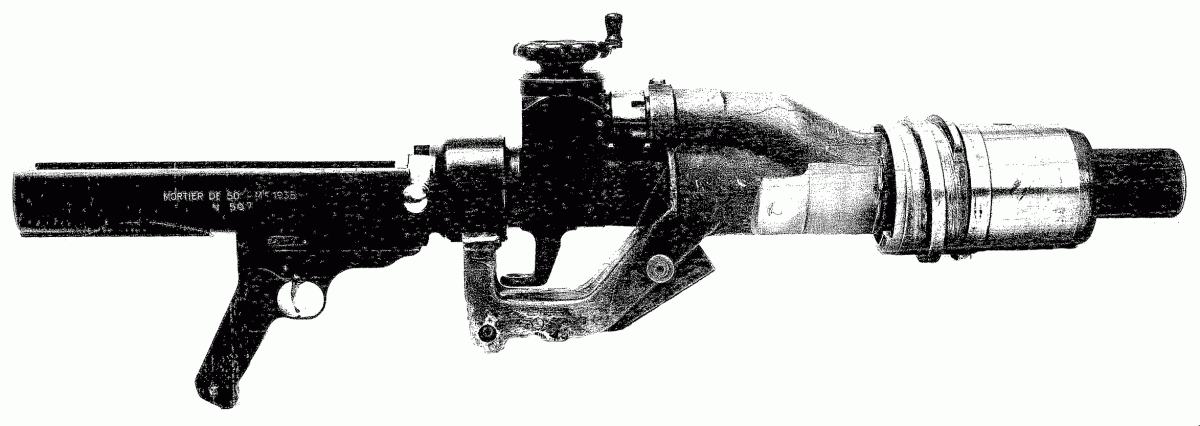

Mortier de 50mm mle 35 Version pour cloche GFM type B
Auteur : Inconnu
Droits réservés Photo n° 75135 - Taille écran 1200 x 426 pixels Déposée le 29/05/2019
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Cloche lance grenade Vue en coupe de la cloche lance grenade équipée du mortier de 50 mm mle 35
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 45794 - Taille écran 1801 x 2362 pixels Déposée le 18/04/2016
wikislides - © wikimaginot.eu
LAMBERT Pascal

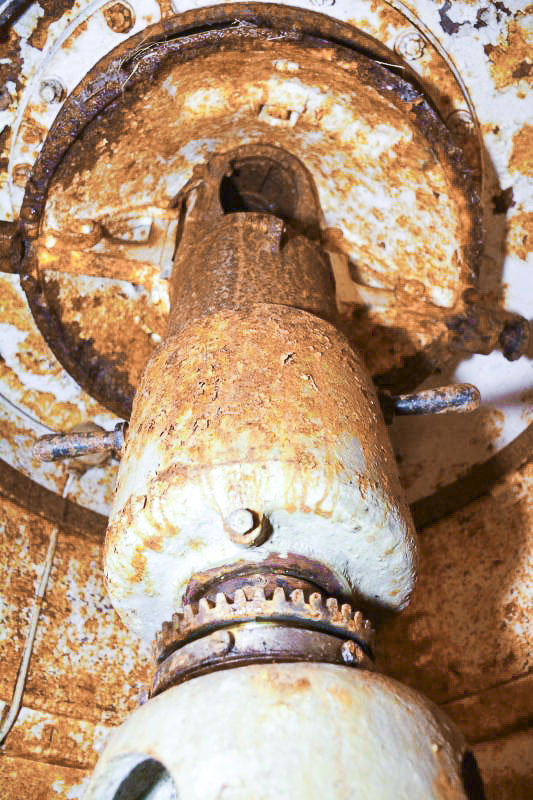

Cloche lance grenade mle 35 Ouvrage du Simserhof
L'unique cloche lance grenade équipée du support prototype.
Le lance grenade prenait position dans l'évidement en partie haute.
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 79642 - Taille écran 533 x 800 pixels Prise le 19 oct. 2019 - Déposée le 19/11/2019 Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Inconnu - MAC CAA
Mortier de 50 mm mle 35 - Montage sous créneau pour FM type A Support destiné au montage du mortier dans les créneaux pour FM type A
Auteur : Inconnu - Provenance : MAC CAA
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 105235 - Taille écran 1800 x 1358 pixels Déposée le 08/01/2022
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Mortier de 50 mm mle 35 - Montage sous créneau FM type A - 14° Support destiné au montage du mortier dans le créneau GFM type A
Version tir à 14°
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 105026 - Taille écran 3000 x 2179 pixels Prise en juin 1936 - Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Mortier de 50 mm mle 35 - Montage sous créneau FM type A - 20°° Support destiné au montage du mortier dans le créneau GFM type A
Version tir à 20°
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 105027 - Taille écran 3000 x 2130 pixels Prise en juin 1936 - Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - MAC CAA
Mortier de 50 mm mle 35 - Montage sous créneau pour FM type A Support destiné au montage du mortier dans les créneaux pour FM type A
Auteur : Inconnu - Provenance : MAC CAA
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 105235 - Taille écran 1800 x 1358 pixels Déposée le 08/01/2022
wikislides - © wikimaginot.eu
Génie - SHD - 4 V 366
Ouvrage de Roche La Croix - Bloc 6 Créneau spécifique pour mortier de 50 mle 1935
Auteur : Génie - Provenance : SHD - 4 V 366
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr) Photo n° 105074 - Taille écran 1820 x 1366 pixels Prise en mai 1938 - Déposée le 04/01/2022Versé par: Jean-Michel Jolas - Traitée par: Pascal Lambert
wikislides - © wikimaginot.eu
Armée française - DGA - Droits réservés
Mortier de 50 mle 35 - Montage sur porte blindée Photo représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française - Provenance : DGA
Droits réservés Photo n° 102237 - Taille écran 1205 x 1400 pixels Déposée le 27/10/2021
wikislides - © wikimaginot.eu
Armée française - DGA - Droits réservés
Mortier de 50 mle 35 - Montage sur porte blindée Photo représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française - Provenance : DGA
Droits réservés Photo n° 102238 - Taille écran 1139 x 1400 pixels Déposée le 27/10/2021
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

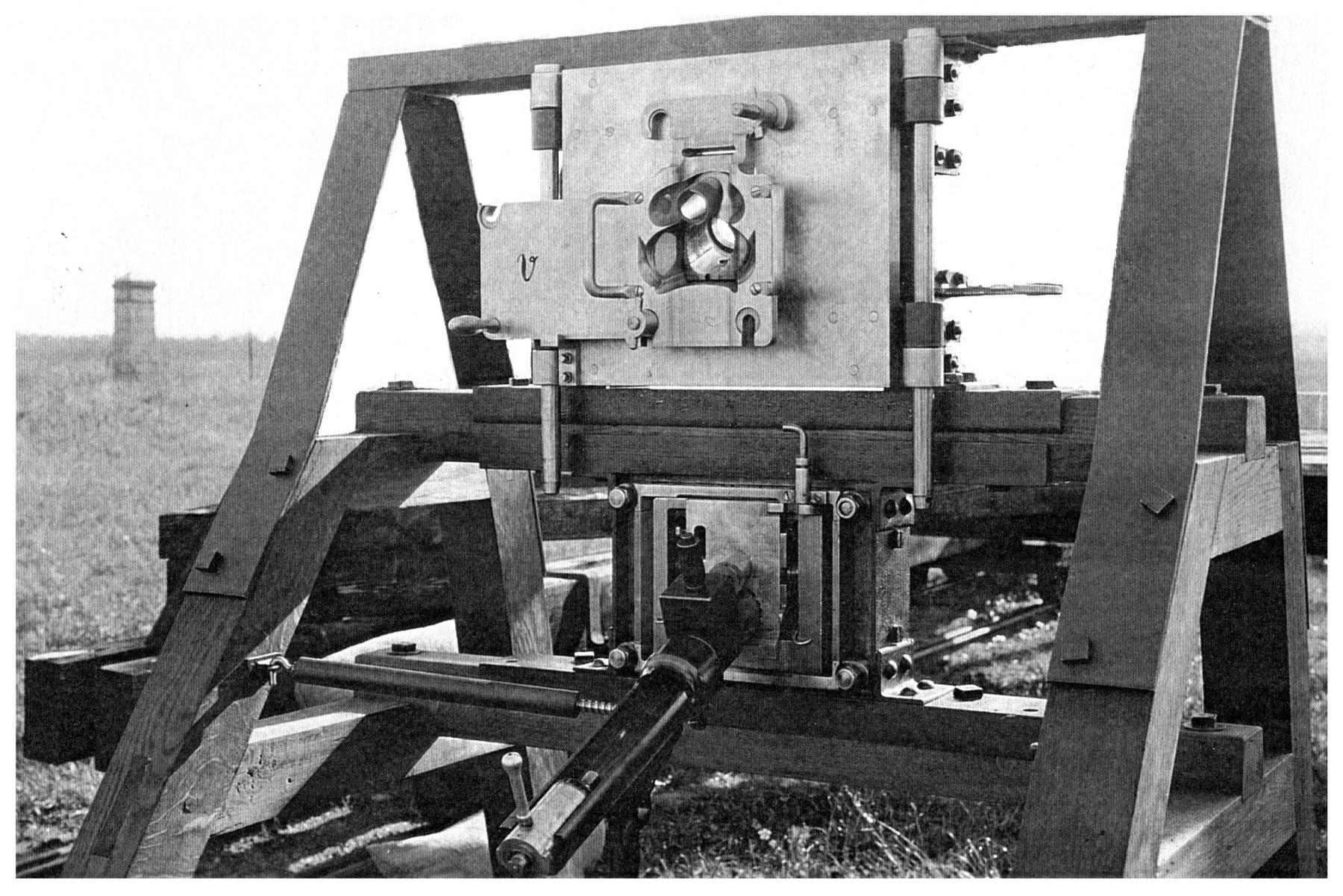

Mortier de 50 - Support de porte et de cloche type A Montage des prototypes de supports de porte (haut) et de cloche type A (bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105033 - Taille écran 1376 x 1400 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

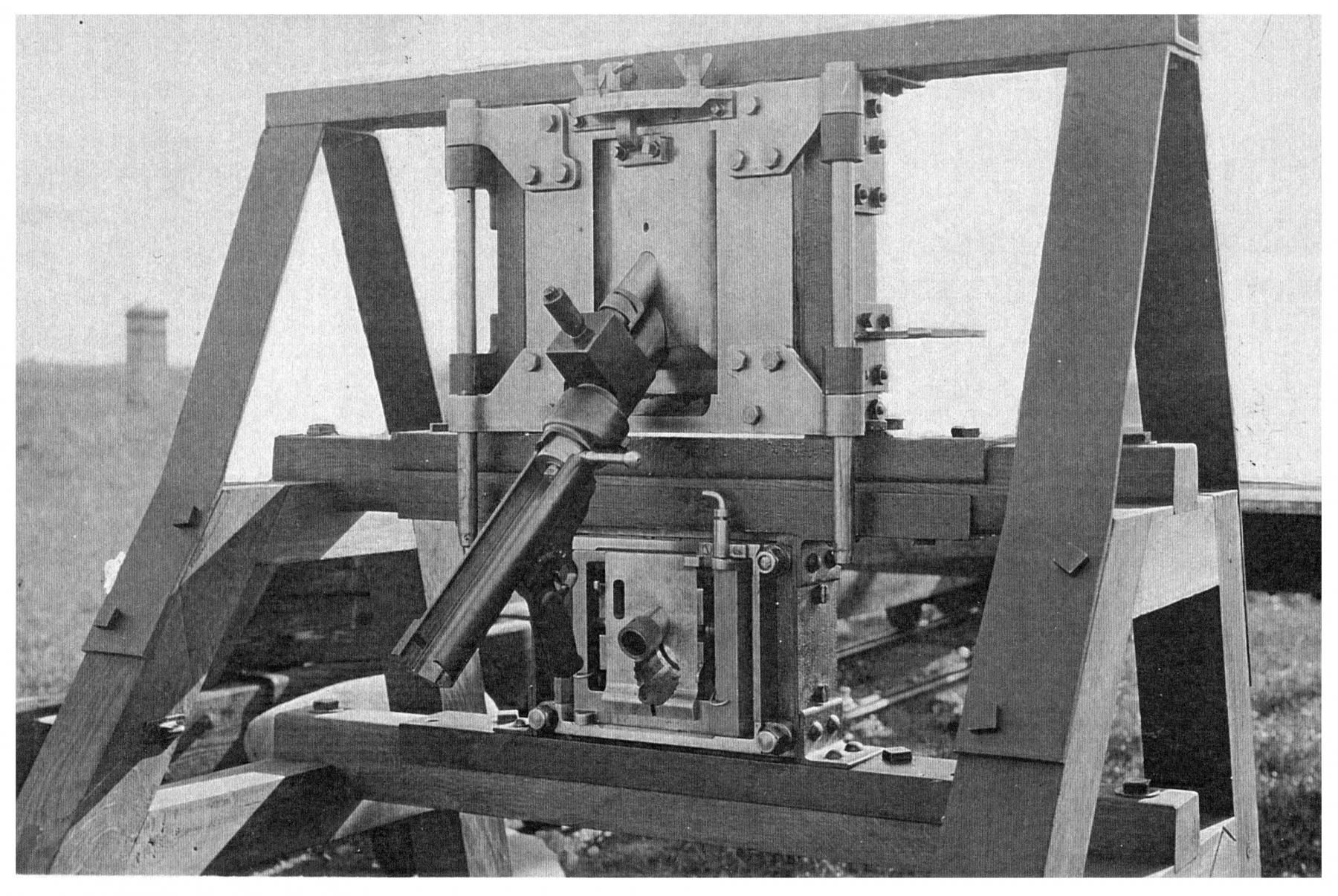

Mortier de 50 - Support de porte et de cloche type A Montage du prototype de support de porte (hait) et de cloche type A (Bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105035 - Taille écran 1800 x 1201 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Manufacture d'Armes de Chatellerault - Droits réservés
Mortier de 50 mm mle 35 - Montage sur porte blindée Support destiné au montage du mortier sur les portes blindées
Auteur : Manufacture d'Armes de Chatellerault
Droits réservés Photo n° 105028 - Taille écran 4286 x 2589 pixels Prise en mai 1936 - Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de porte Prototype de support de porte
Auteur : Inconnu
Droits réservés Photo n° 105036 - Taille écran 1312 x 1400 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Eric Klamerek - Musée Pierre Noël - Saint-Dié
Mortier de 50 mm mle 1935 - Support 950 S 6 Support 950 S 6 pour mortier de 50 mle 1935. Créé par les allemands pour permettre la réutilisation du mortier sur le mur de l'Atlantique
Auteur : Eric Klamerek - Provenance : Musée Pierre Noël - Saint-Dié
CC BY-SA -Paternité - Partage à l'identique Photo n° 105075 - Taille écran 1796 x 1400 pixels Prise le 02 oct. 2021 - Déposée le 04/01/2022
wikislides - © wikimaginot.eu
Inconnu - Bundesarchiv - Droits réservés
Support 945S6 Support allemand pour le réemploi du mortier français de 50mm le 1935
Auteur : Inconnu - Provenance : Bundesarchiv
Droits réservés Photo n° 77189 - Taille écran 566 x 800 pixels Déposée le 07/09/2019
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 mm mle 1935 Réutilisation par l'armée allemande sur support 950 S 6
Auteur : Inconnu
Droits réservés Photo n° 26943 - Taille écran 484 x 600 pixels Déposée le 26/01/2015
wikislides - © wikimaginot.eu
Armée française - DGA - Droits réservés
Mortier de 50 mle 35 - Montage sur porte blindée Photo représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française - Provenance : DGA
Droits réservés Photo n° 102237 - Taille écran 1205 x 1400 pixels Déposée le 27/10/2021
wikislides - © wikimaginot.eu
Armée française - DGA - Droits réservés
Mortier de 50 mle 35 - Montage sur porte blindée Photo représentant un prototype du support de porte développé pour le mortier de 50 mm mle 1935
Auteur : Armée française - Provenance : DGA
Droits réservés Photo n° 102238 - Taille écran 1139 x 1400 pixels Déposée le 27/10/2021
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de porte et de cloche type A Montage des prototypes de supports de porte (haut) et de cloche type A (bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105033 - Taille écran 1376 x 1400 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de casemate Montage des prototypes de supports de casemate (haut) et cloche type A (bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105034 - Taille écran 1800 x 1206 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de porte et de cloche type A Montage du prototype de support de porte (hait) et de cloche type A (Bas) lors des essais réalisés
Auteur : Inconnu
Droits réservés Photo n° 105035 - Taille écran 1800 x 1201 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de porte Prototype de support de porte
Auteur : Inconnu
Droits réservés Photo n° 105036 - Taille écran 1312 x 1400 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50 - Support de cloche type A Prototype de support de cloche type A
Auteur : Inconnu
Droits réservés Photo n° 105037 - Taille écran 973 x 1217 pixels Déposée le 03/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Mortier de 50mm mle 35 Version pour cloche GFM type B
Auteur : Inconnu
Droits réservés Photo n° 75135 - Taille écran 1200 x 426 pixels Déposée le 29/05/2019
wikislides - © wikimaginot.eu
Inconnu - MAC CAA
Mortier de 50 mm mle 35 - Montage sous créneau pour FM type A Support destiné au montage du mortier dans les créneaux pour FM type A
Auteur : Inconnu - Provenance : MAC CAA
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 105235 - Taille écran 1800 x 1358 pixels Déposée le 08/01/2022
wikislides - © wikimaginot.eu
Inconnu - Bundesarchiv - Droits réservés
Support 945S6 Support allemand pour le réemploi du mortier français de 50mm le 1935
Auteur : Inconnu - Provenance : Bundesarchiv
Droits réservés Photo n° 77189 - Taille écran 566 x 800 pixels Déposée le 07/09/2019
wikislides - © wikimaginot.eu
Eric Klamerek - Musée Pierre Noël - Saint-Dié
Mortier de 50 mm mle 1935 - Support 950 S 6 Support 950 S 6 pour mortier de 50 mle 1935. Créé par les allemands pour permettre la réutilisation du mortier sur le mur de l'Atlantique
Auteur : Eric Klamerek - Provenance : Musée Pierre Noël - Saint-Dié
CC BY-SA -Paternité - Partage à l'identique Photo n° 105075 - Taille écran 1796 x 1400 pixels Prise le 02 oct. 2021 - Déposée le 04/01/2022
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Support allemand 950 S 6 Support allemand 950 S 6
Auteur : Inconnu
Droits réservés Photo n° 26944 - Taille écran 800 x 600 pixels Déposée le 26/01/2015
wikislides - © wikimaginot.eu
GARNIER Florian
Mortier de 50 mle 35 Réutilisation par l'armée allemande du mortier de 50 mile 35 sur support 950 S 6
Auteur : GARNIER Florian
CC BY-SA -Paternité - Partage à l'identique Photo n° 77061 - Taille écran 1102 x 800 pixels Déposée le 04/09/2019
wikislides - © wikimaginot.eu
GARNIER Florian
Mortier de 50 mle 35 Réutilisation par l'armée allemande du mortier de 50 mile 35 sur support 950 S 6
Auteur : GARNIER Florian
CC BY-SA -Paternité - Partage à l'identique Photo n° 77062 - Taille écran 1018 x 800 pixels Déposée le 04/09/2019
wikislides - © wikimaginot.eu
Jean-Michel Jolas
Mortier de 50 mm en montage de fortification allemand Musée de fortification côtière d'Oscarborg - Fjord d'Oslo - Norvège
Auteur : Jean-Michel Jolas
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 110511 - Taille écran 933 x 1400 pixels Déposée le 26/08/2022
wikislides - © wikimaginot.eu
Jean-Michel Jolas
Mortier de 50 mm en montage de fortification allemand Musée de fortification côtière d'Oscarborg - Fjord d'Oslo - Norvège
Auteur : Jean-Michel Jolas
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 110512 - Taille écran 1200 x 1799 pixels Déposée le 26/08/2022
wikislides - © wikimaginot.eu
