BOIS de TAPPE Ouest - C5
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFCR - SF Crusnes
Sous Secteur
Arrancy
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1931
Commune
DONCOURT LES LONGUYON (54620)
Lieu-dit / Parcelle
Bois de Tappe
Coordonnées
49.451666 - 5.705342
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Pour plus d'informations et de détails sur l'instruction définissant ce plan-type, se rapporter à la fiche wiki suivante:GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
Son armement d'infanterie est le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel ou canon antichar de 47 mm
- 1 créneau pour jumelage de mitrailleuses Reibel
- 2 cloches GFM type A
- 1 créneau pour jumelage de mitrailleuses Reibel ou canon antichar de 47 mm
- 1 créneau pour jumelage de mitrailleuses Reibel
- 2 cloches GFM type A
CONSTRUCTION, Description
La casemate du Bois de Tappe Ouest est une casemate CORF simple type ancien front à deux étages flanquant à gauche (Ouest)
CONSTRUCTION, Plan type
La casemate Est diffère du plan-type standard par l'ajout d'une deuxième cloche GFM destinée à assurer la protection de la casemate de BOIS de TAPPE Ouest et de l'intervalle les séparant.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate du Bois de Tappe Ouest au réseau téléphonique de la fortification Maginot était 268
Source(s) :
Quelque part sur la Ligne Maginot - JY Mary
Source(s) :
Quelque part sur la Ligne Maginot - JY Mary
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate du Bois de Tappe Ouest était issu du 149° RIF et commandé par le Lt Chagniot
Effectif de 19 hommes :
- 2 sous-officiers
- 17 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
- 2 sous-officiers
- 17 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
EQUIPEMENT, Transmissions
La casemate était équipée d'un central téléphonique à 8 directions sous carter étanche type TM 32
Source(s) :
Relevé sur place
Source(s) :
Relevé sur place
HISTORIQUE, Construction
Dans l'avant-projet sommaire du secteur de la CRUSNES, approuvé le 30 Septembre 1930 (DM 1940 3/11-1), l'intervalle FERMONT-LATIREMONT est défendu par un couple de casemate au HAUT de l'ANGUILLE, une casemate simple à droite au BOIS de TAPPE qui croise ses feux avec une casemate simple à gauche au BOIS de PRAUCOURT.
Un plan d'implantation détaillé (790/S) de ces casemates est proposé en cohérence avec cela le 19 Décembre 1930. A la réflexion, la CORF considère deux mois plus tard qu'hormis les casemates du HAUT de l'ANGUILLE, ce plan de feu est à revoir et en fait la demande à la DTF de Metz-Ouest (Col FROSSARD)
Un premier projet d'implantation, proposé en Mars 1931 en même temps que ceux des casemates de HAUT de l'ANGUILLE et PRAUCOURT, est rejeté.
Finalement, le plan d'implantation 315/S prévoyant le dédoublement par rajout de la casemate de TAPPE Ouest est approuvé par DM 1337 2/4-S du 22 Avril 1931, ceci permettant d'assurer un croisement de feux correct avec HAUT de l'ANGUILLE.
Le marché de construction du gros-œuvre est approuvé fin Avril 1931 et passé à l'entreprise BALLOT de Paris (1,4 MF pour les deux blocs). Au mois d'octobre 1931, les terrassements sont achevés et le chantier de bétonnage se prépare.
Source(s) :
SHD carton 2V244
Un plan d'implantation détaillé (790/S) de ces casemates est proposé en cohérence avec cela le 19 Décembre 1930. A la réflexion, la CORF considère deux mois plus tard qu'hormis les casemates du HAUT de l'ANGUILLE, ce plan de feu est à revoir et en fait la demande à la DTF de Metz-Ouest (Col FROSSARD)
Un premier projet d'implantation, proposé en Mars 1931 en même temps que ceux des casemates de HAUT de l'ANGUILLE et PRAUCOURT, est rejeté.
Finalement, le plan d'implantation 315/S prévoyant le dédoublement par rajout de la casemate de TAPPE Ouest est approuvé par DM 1337 2/4-S du 22 Avril 1931, ceci permettant d'assurer un croisement de feux correct avec HAUT de l'ANGUILLE.
Le marché de construction du gros-œuvre est approuvé fin Avril 1931 et passé à l'entreprise BALLOT de Paris (1,4 MF pour les deux blocs). Au mois d'octobre 1931, les terrassements sont achevés et le chantier de bétonnage se prépare.
Source(s) :
SHD carton 2V244
Page n° 10580 mise à jour le 01/04/2023 -
© wikimaginot.eu 2017 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

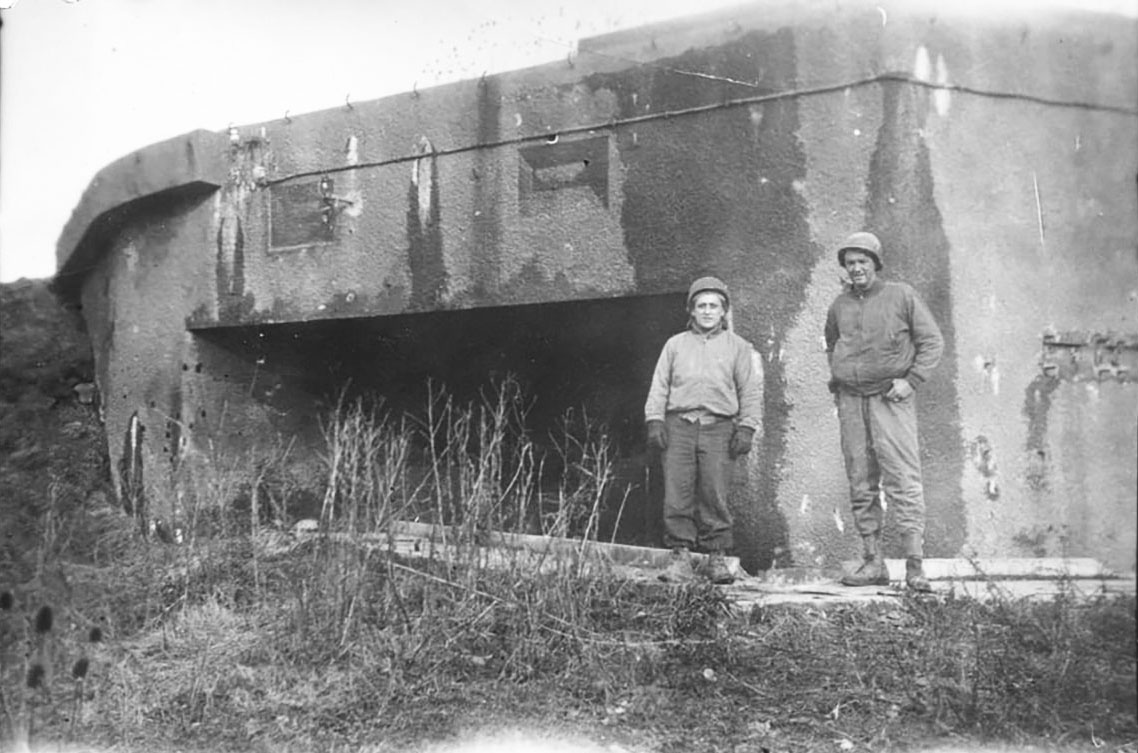

Inconnu - Collection Dave Kerr - Droits réservés

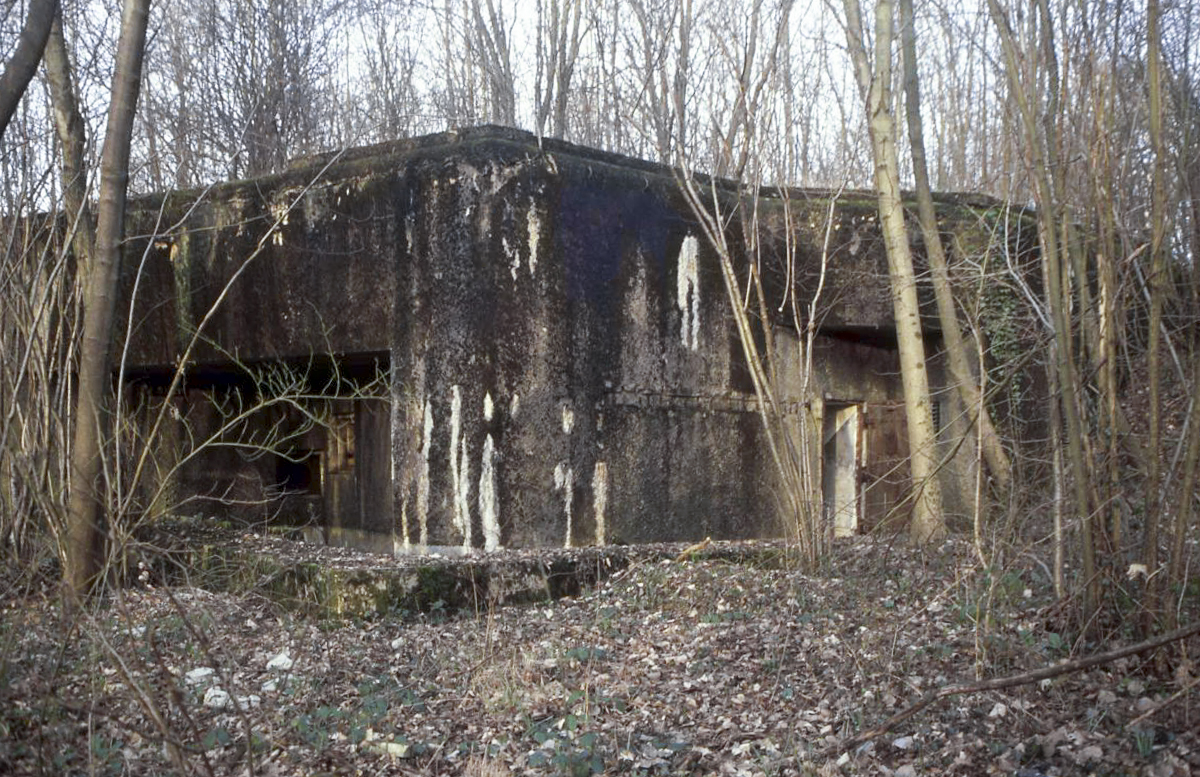

BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : Inconnu - Provenance : Collection Dave Kerr
Droits réservés
Photo n° 79632 - Taille écran 1138 x 753 pixels
Déposée le 19/11/2019
Déposée le 19/11/2019
wikislides - © wikimaginot.eu
Pruzsina jerome
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 12746 - Taille écran 933 x 700 pixels
Déposée le 10/10/2022
Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Valentin Hemmert
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : Valentin Hemmert
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78867 - Taille écran 1200 x 777 pixels
Prise le 16 mars 1994 - Déposée le 10/10/2022
Prise le 16 mars 1994 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36963 - Taille écran 928 x 1400 pixels
Prise en 1996 - Déposée le 10/10/2022
Prise en 1996 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Valentin Hemmert
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : Valentin Hemmert
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78868 - Taille écran 1200 x 777 pixels
Prise le 16 mars 1994 - Déposée le 10/10/2022
Prise le 16 mars 1994 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Pruzsina jerome
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 12745 - Taille écran 933 x 700 pixels
Déposée le 10/10/2022
Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Valentin Hemmert
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)
L'intérieur de la casemate
Auteur : Valentin Hemmert
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : Valentin Hemmert
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78869 - Taille écran 1200 x 776 pixels
Prise le 16 mars 1994 - Déposée le 10/10/2022
Prise le 16 mars 1994 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Valentin Hemmert
BOIS DE TAPPE OUEST - C5 - (Casemate d'infanterie)

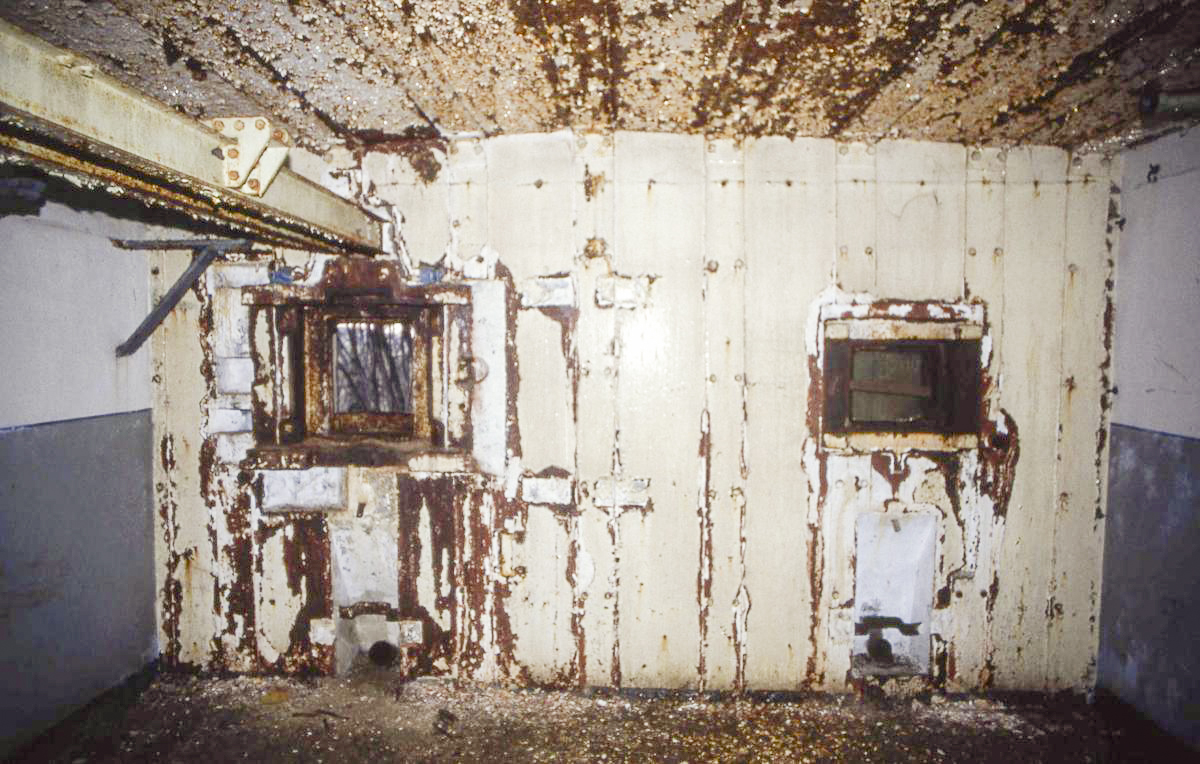

La chambre de tir
