Support type SB (Sous Béton) pour FM 24/29
(SB)
Le support SB est un support simple destiné à la mise en place du FM 24/29 dans les créneaux de défense interieurs de la forteresse. Il n'assure aucune étanchéité au niveau du créneau FM ni aucune protection pour le tireur.
Le FM monté sur le support hors créneau
Il est composé d'un simple étrier inséré dans les glissières du créneau doté d'un bossage percé dans lequel vient tourilloner le support du FM.

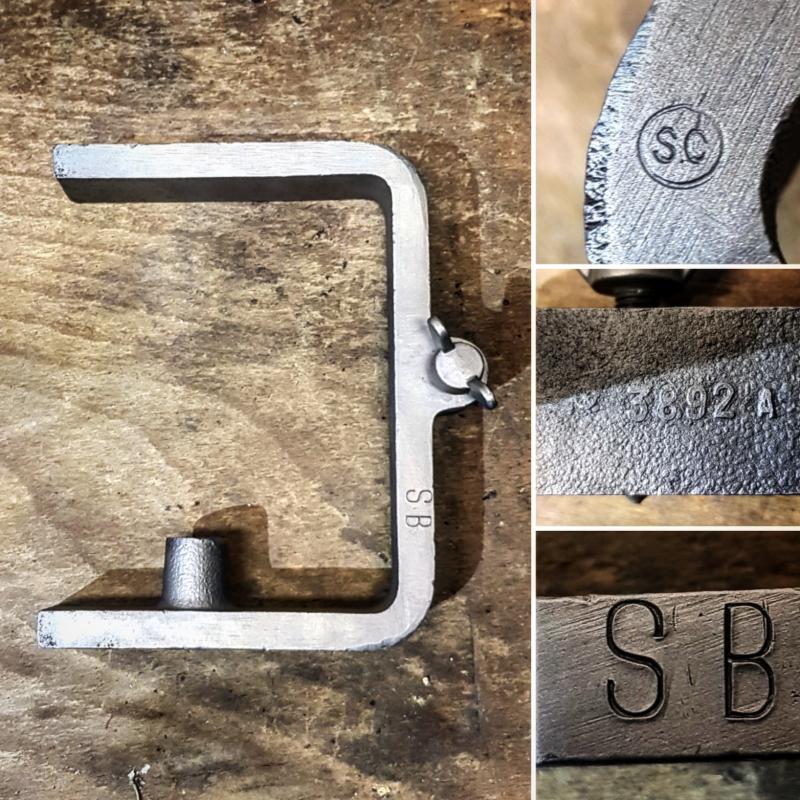

Etrier du support SB.
ASPOLT
La collecte des douilles se fait dans un sac en toile fixé sur l'arme grâce à un collecteur mis en place au niveau de la sortie des douilles de cette dernière.

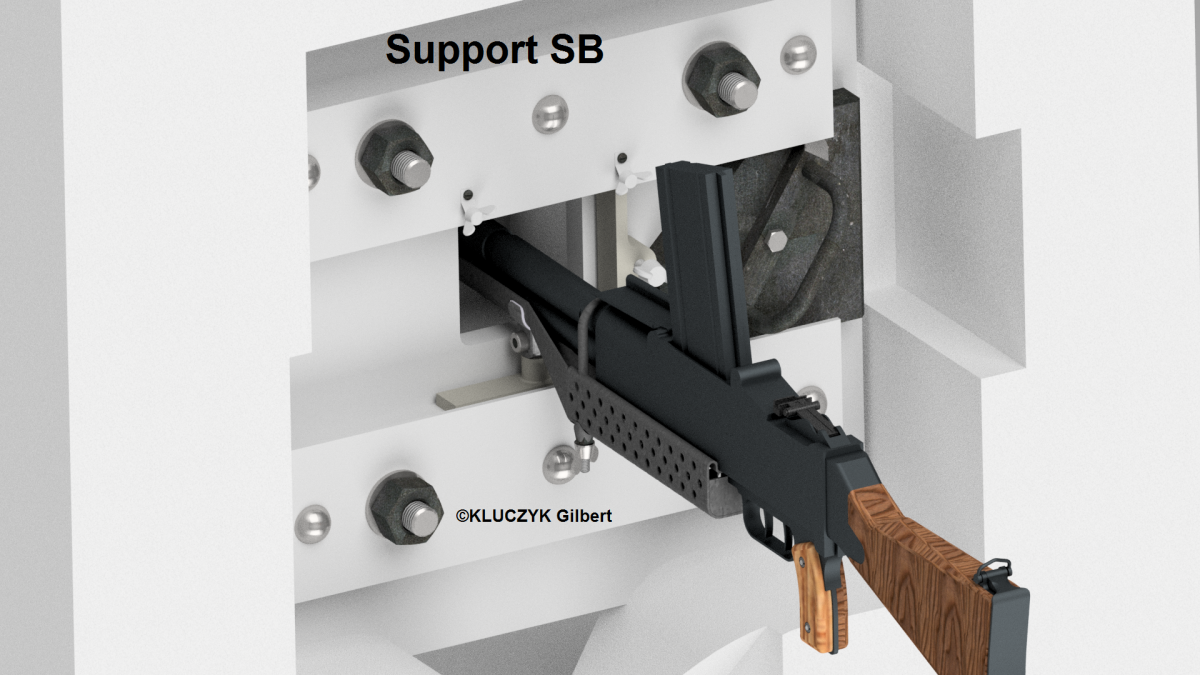

Le support en place dans le créneau
Il est dépourvu de système de maintien de l'arme.
Page n° 1000023 mise à jour le 02/03/2020 -
© wikimaginot.eu 2015 / 2024
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
KLUCZYK Gilbert
Support SB pour créneaux type A

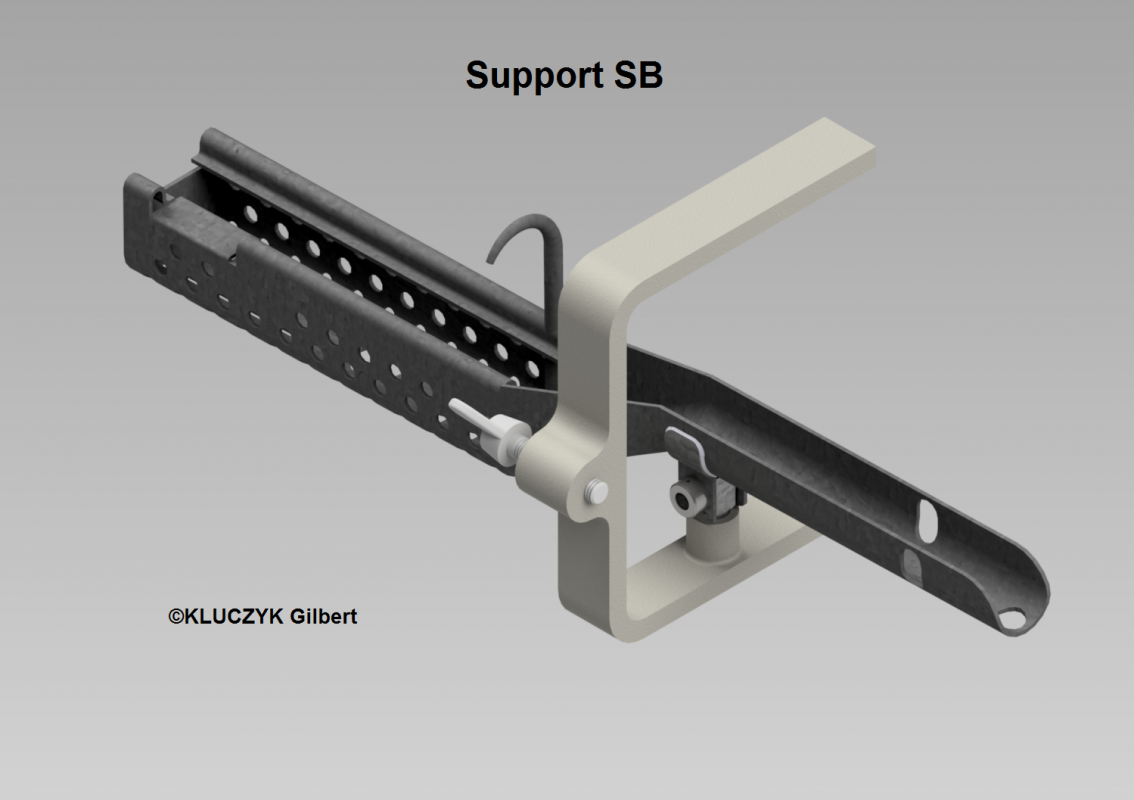

Le support type SB avec le support de l'arme
Auteur : KLUCZYK Gilbert
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : KLUCZYK Gilbert
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69493 - Taille écran 1134 x 800 pixels
Déposée le 29/04/2018
Déposée le 29/04/2018
wikislides - © wikimaginot.eu
ASPOLT
Support SB pour fusil mitrailleur mle 24-29
La partie du support SB intégrée dans le créneau type A
Auteur : ASPOLT
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : ASPOLT
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 83084 - Taille écran 800 x 800 pixels
Déposée le 27/02/2020
Déposée le 27/02/2020
wikislides - © wikimaginot.eu
KLUCZYK Gilbert
Créneau pour FM type A - Support SB
Créneau pour FM équipé du support SB
Auteur : KLUCZYK Gilbert
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : KLUCZYK Gilbert
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 69492 - Taille écran 1200 x 675 pixels
Déposée le 29/04/2018
Déposée le 29/04/2018
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
OBERROEDERN SUD - RIEFFEL - (Casemate d'infanterie - Double)

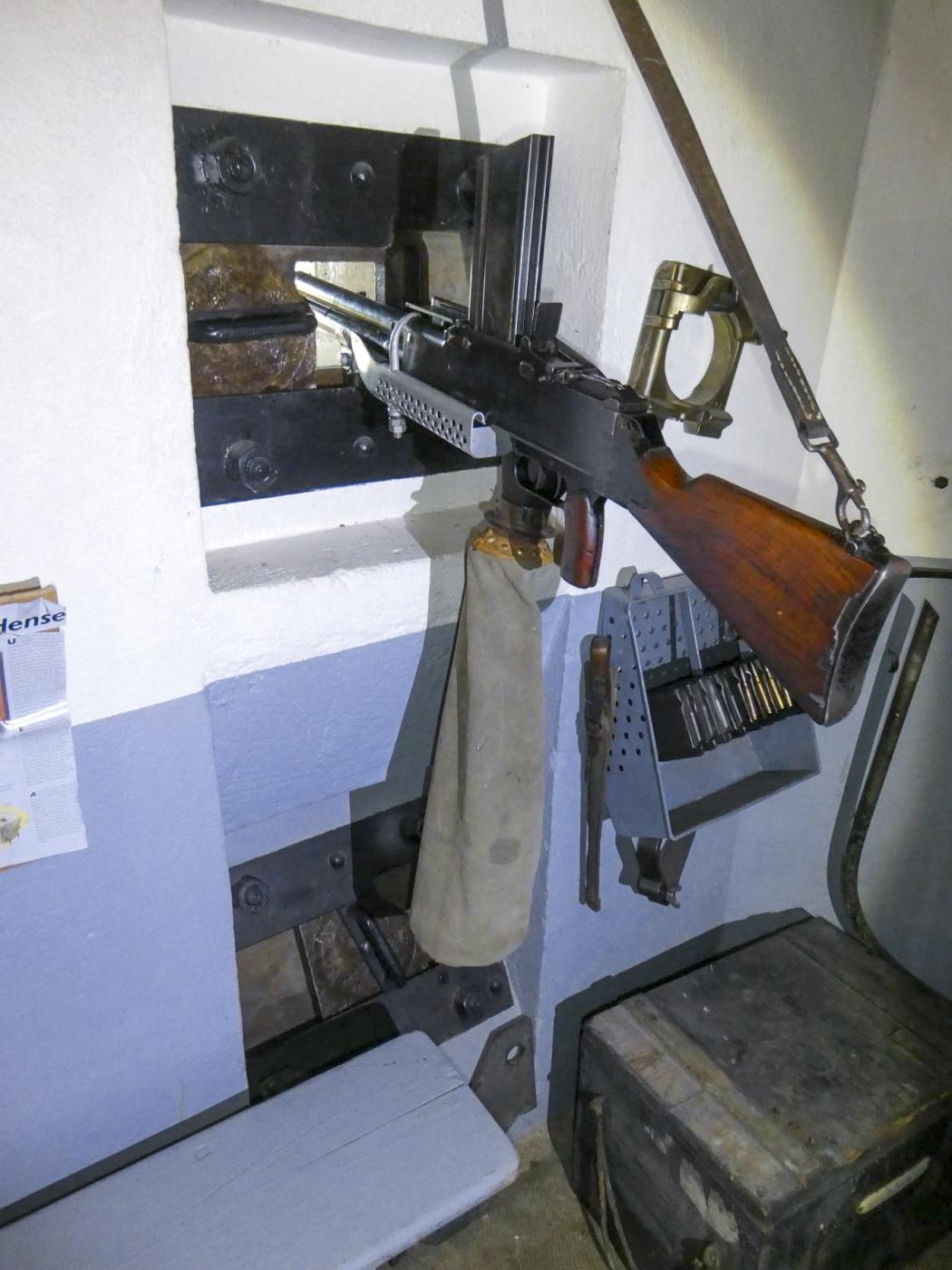

FM sur support type SB, en dessous à droite Rack de stockage des chargeurs.
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 121172 - Taille écran 1050 x 1400 pixels
Déposée le 27/08/2023
