Support SP (de Porte) pour FM 24/29

(SP)

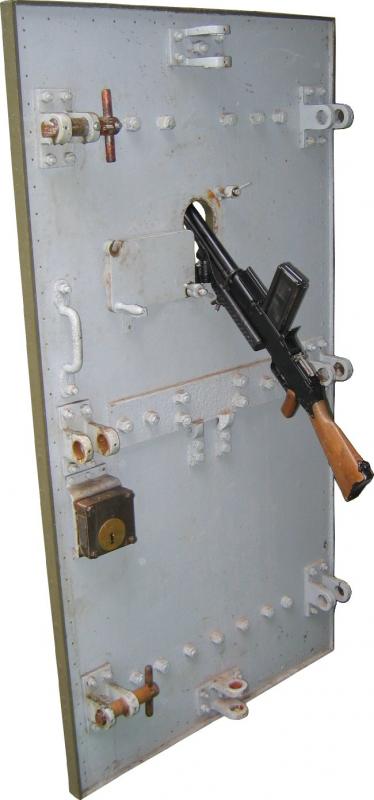

Fusil Mitrailleur sur support SP

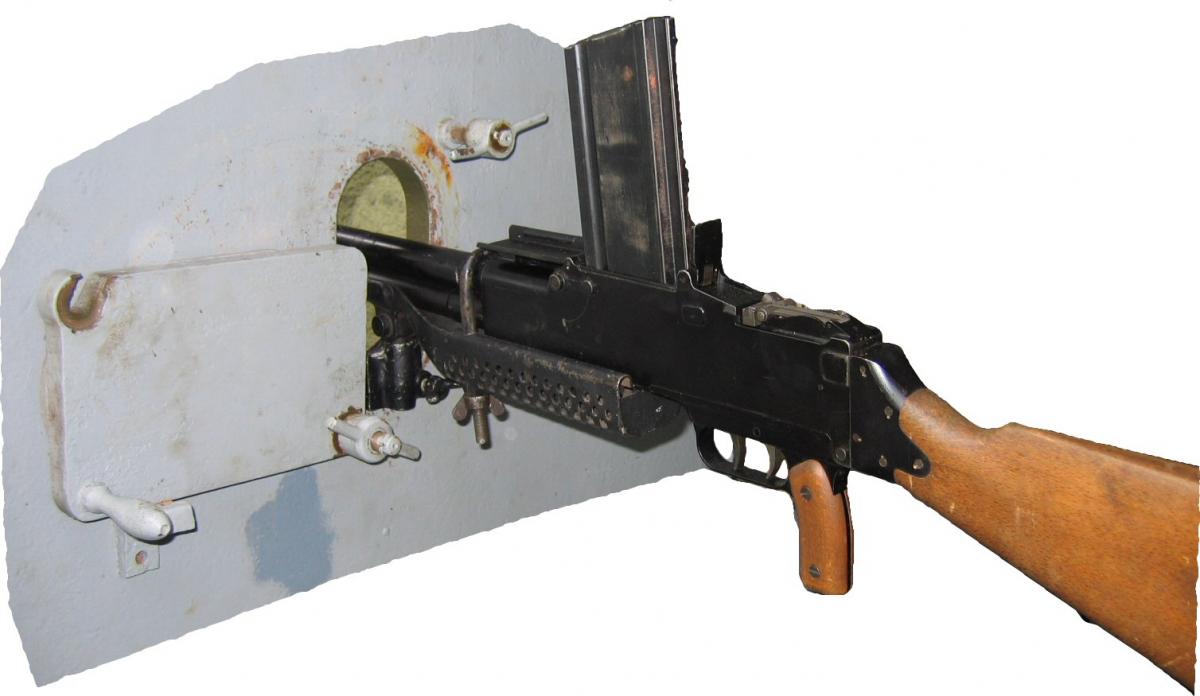

FM dans son support SP, sans le collecteur de douille

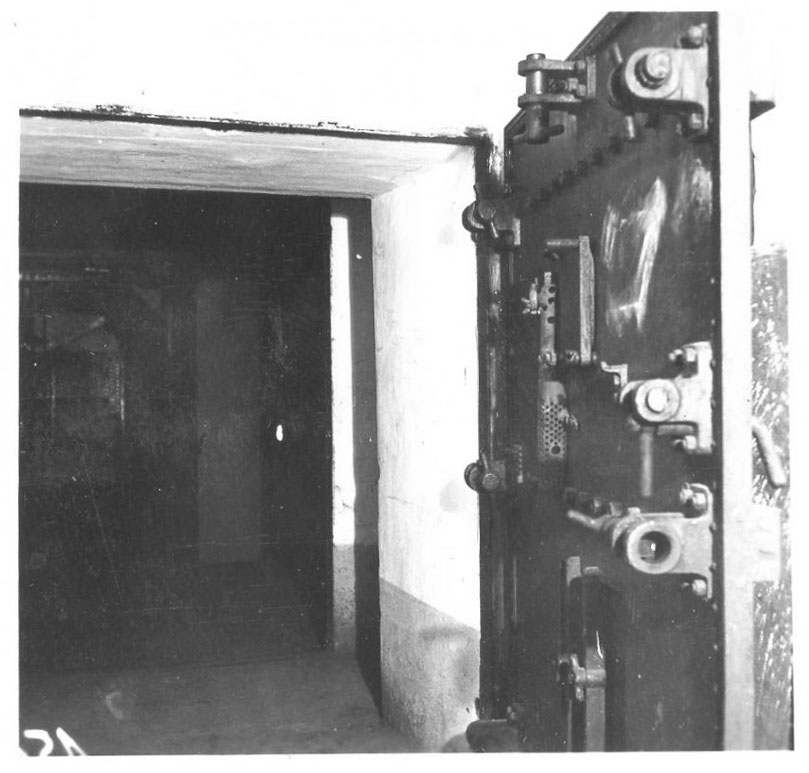

Le support SP est composé de deux parties. La première partie est un profilé s’insérant en partie basse du créneau de la porte blindée et restant maintenu en place par une vis papillon.

Cette pièce est dotée d'un trou dans lequel s’insère une tige articulée solidaire de la seconde partie du support assurant le maintien de l'arme proprement dite et dans laquelle celle-ci est maintenue par une griffe.
L'ensemble est complété par un dispositif collecteur d'étui composé d'un déflecteur monté sur la droite de l'arme au niveau de la sortie des douilles et d'un sac permettant leur récupération.


Fusil Mitrailleur sur support SP

FM dans son support SP, sans le collecteur de douille
