Moteurs SMIM type SR18
(SR18)
Les moteurs type produits par la Société des Moteurs à Gaz et d'industrie Mécanique utilisés dans la ligne Maginot pour les groupes électrogènes des centrales électriques des ouvrages étaient des moteurs diesel 4 temps dotés d'une injection mécanique fabriquée selon le procédé allemand Koerting.
Ils ont été livrés en plusieurs versions adaptées aux puissances à fournir, versions différant par le type ou nombre de cylindres utilisés.
Les cylindres sont des cylindres simple effet dotés d'une chambre de précombustion. Le refroidissement est assuré par circulation d'eau.
Les moteurs SMIM type SR 18 sont composé d'un bâti et d'un ou plusieurs cylindres type SR18. Leur référence était constituée par le nombre de cylindres suivi du type de cylindre, les assemblages 4SR18 et 6SR18 ont été utilisés dans la Ligne Maginot.
Leurs caractéristiques sont données ci-aprés.
Caractéristiques des moteurs à cylindres SR 18
- Alésage des cylindres : 180 mm,
- Course des pistons : 260 mm,
- Cylindrée : environ 4,6 litres par cylindre,
- Puissance par cylindre : 21,5 CV à 600 tr/min
Ce type de cylindre a été utilisé pour produire des moteurs à 4 cylindres type 4 SR 18 développant 85 CV et 6 cylindres type 6 SR 18 développant 125 CV, avec des consommations typiques respectives de 10 et 15 litres par heure.
Moteur SMIM type 4 SR 18
Usine du petit ouvrage du Bois de Bousse
Déploiement
4 SR 18 (85CV) - Petit ouvrage du Bois de Bousse (3 moteurs)
6 SR 18 (125CV) - Ouvrage d'artillerie de l'Otterbiel et du Grand Hohékirkel (8 moteurs)
Petit ouvrage du Bois de Bousse

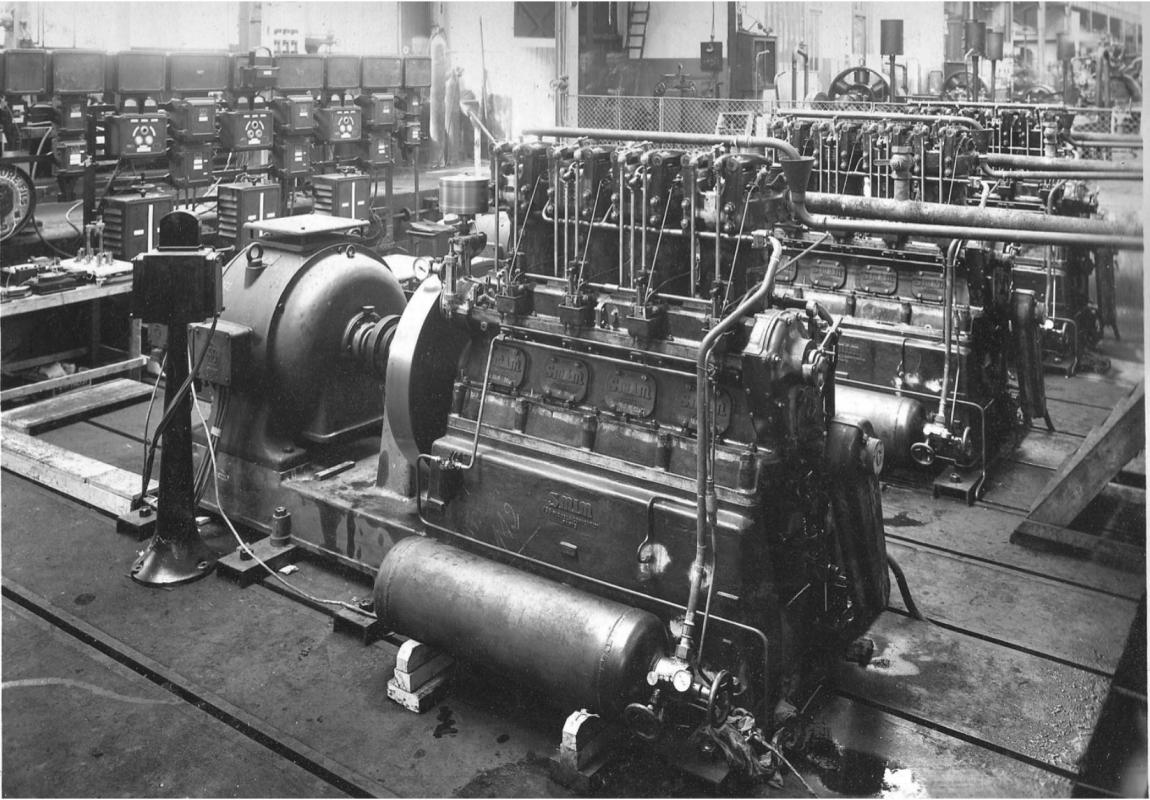

Les groupes électrogènes SMIM type 4 SR 18 en cours d'essai dans les usines de la SMIM
Petit ouvrage du Bois de Bousse

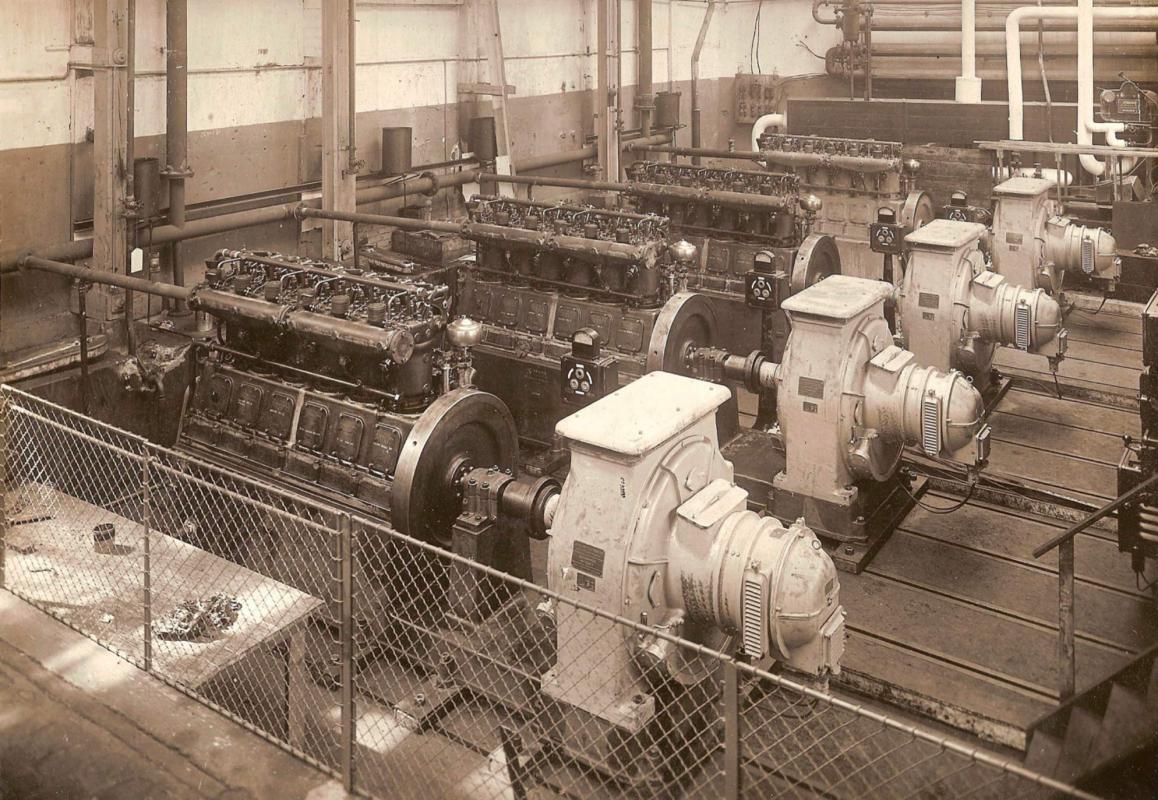

Les groupes électrogènes SMIM type 4 SR 18 en cours d'essai dans les usines de la SMIM
Ouvrage du Grand Hohekirkel ou de l'Otterbiel

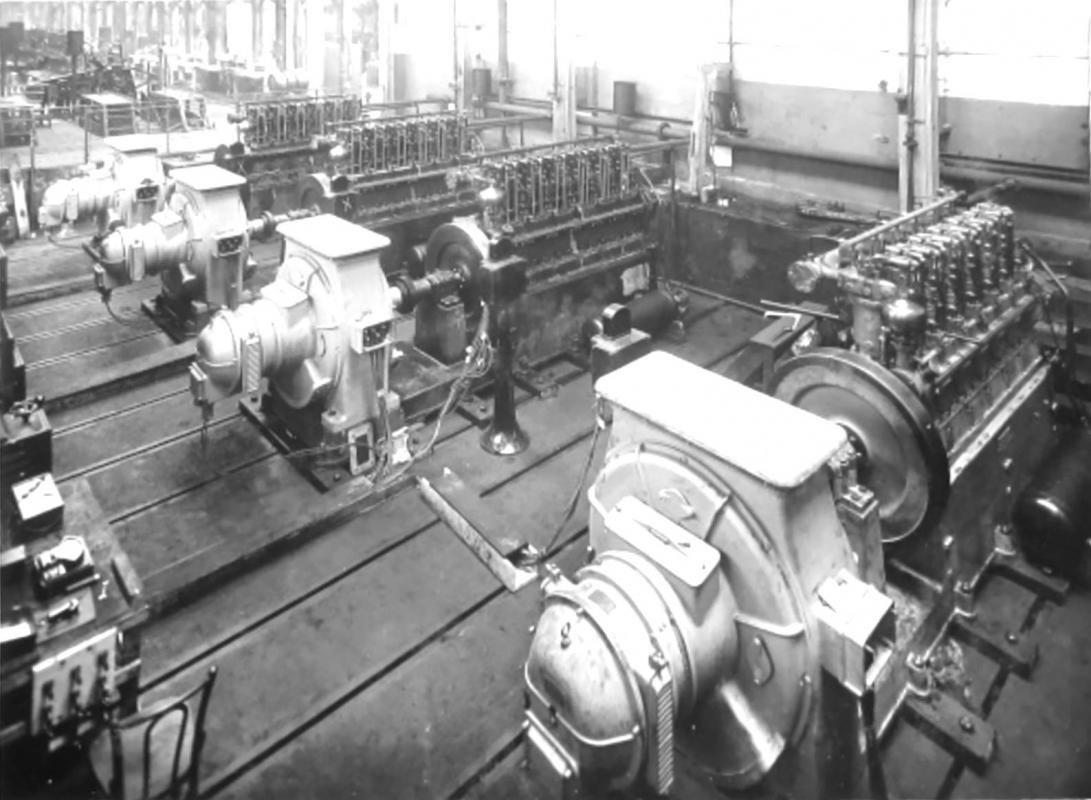

Les groupes électrogènes SMIM type 6 SR 18 en cours d'essai dans les usines de la SMIM
Ouvrage du Grand Hohekirkel ou de l'Otterbiel

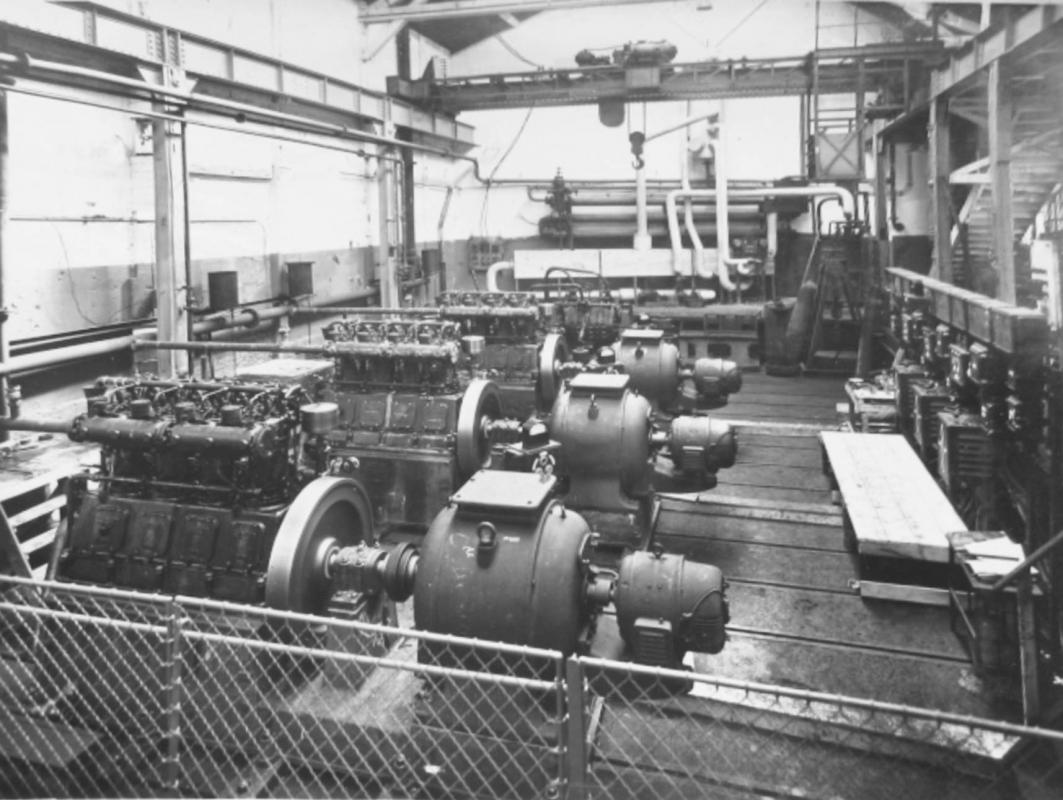

Les groupes électrogènes SMIM type 6 SR 18 en cours d'essai dans les usines de la SMIM
Page n° 1000703 mise à jour le 05/04/2021 -
© wikimaginot.eu 2019 / 2024
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
CJ Vermeulen
BOUSSE - A24 - (Ouvrage d'infanterie)
Centrale électrique

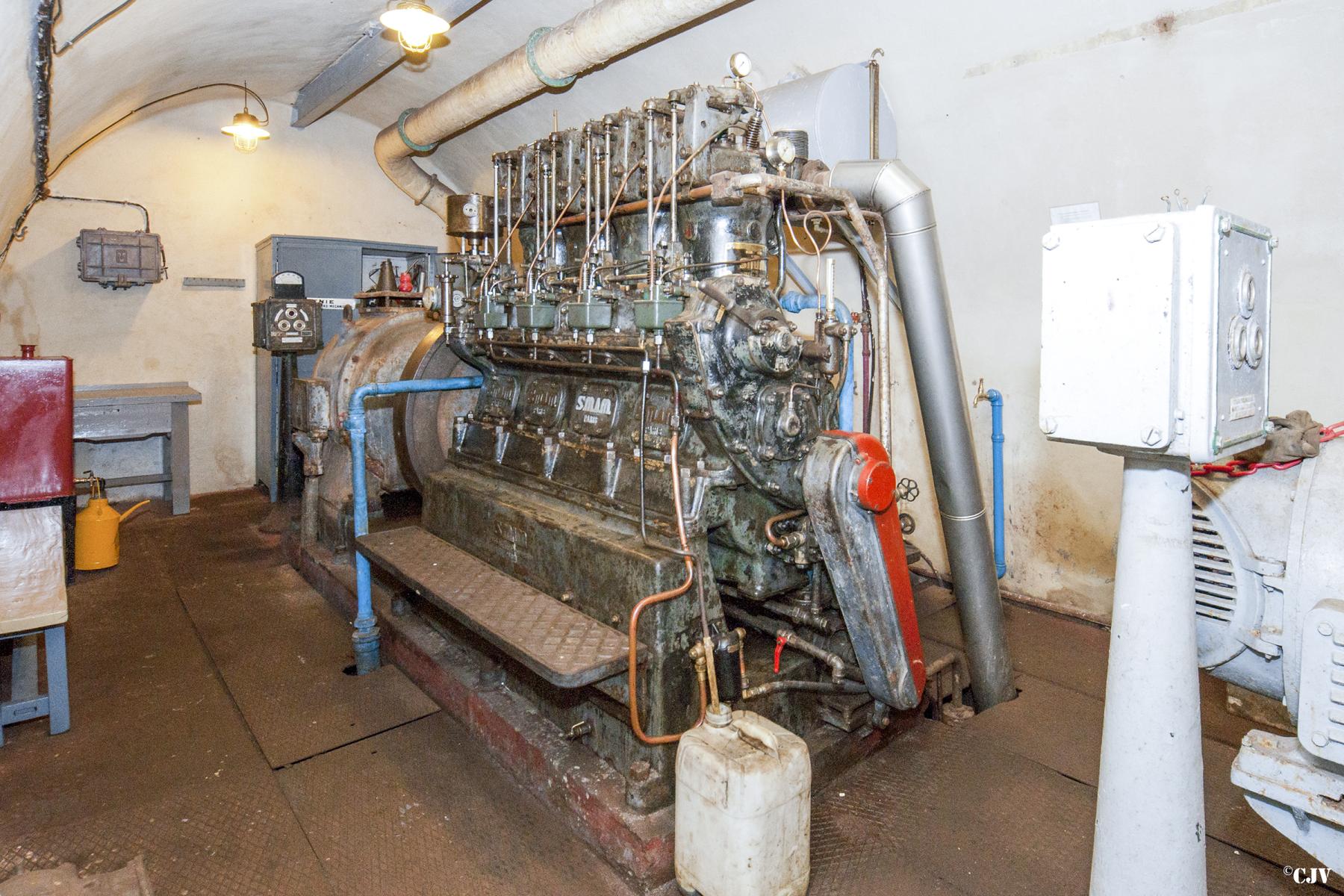

Groupes électrogènes à moteur SMIM type 4 SR 18 de 85 CV
