Trémie C2R pour mitrailleuse Hotchkiss

(C2R)






La trémie C2R est un cuirassement initialement developpé pour l'utilisation de mitrailleuses sous casemate par la CORF. Le choix fait par la CORF de retenir le jumelage de mitrailleuses Reibel au détriment de la Hotchkiss modéle 1914 le destinera au final à être utilisé dans la fortification STG ou, du fait d'une production lancée tardivement, il ne sera installé qu'à quelques exemplaires.

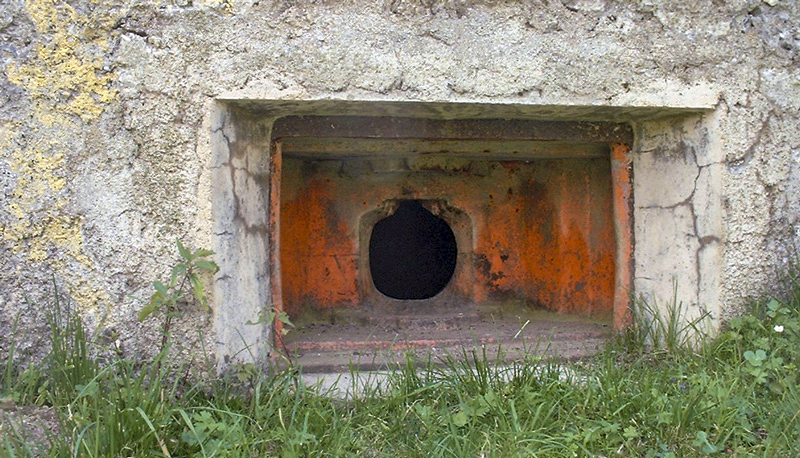

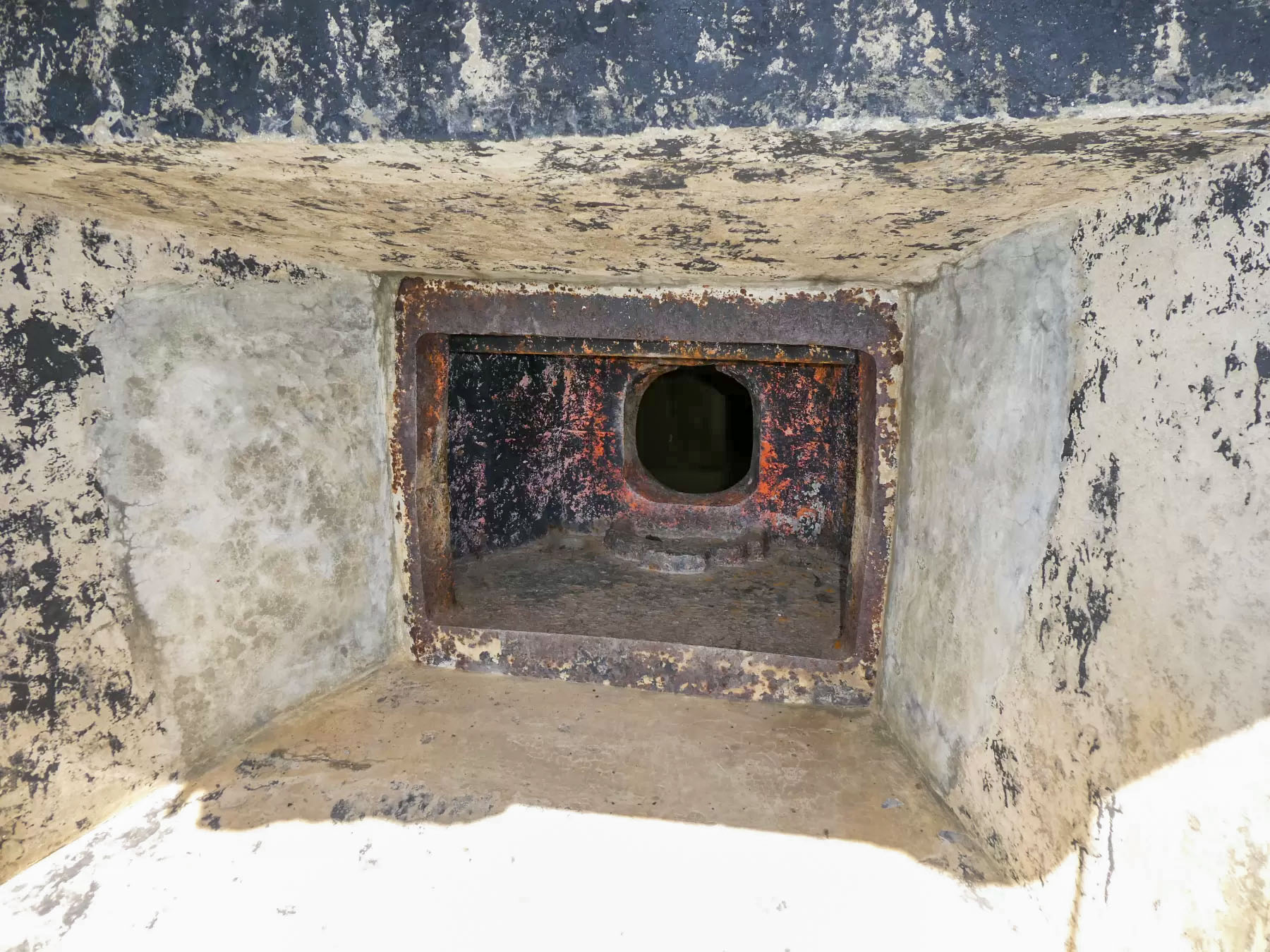

Ce cuirassement similaire à la trémie A2R est composé d'une trémie noyée dans le mur de façade de la casemate dans laquelle bouge un carter lourd formé d'une rotule prolongée par un manchon blindé extérieur complété par deux volets en acier qui protègent l'arme ainsi que les servants des coups ennemis

La forme reconnaissable du manchon blindé qui protège le canon de la mitrailleuse (assez semblable à celui des tourelles démontables mle 35/37) vient du fait qu'il protège également le système d'emprunt de gaz et le régulateur qui se trouvent sous le canon de la mitrailleuse

La mitrailleuse est montée sur un systéme de pointage coté intérieur et l'ensemble ainsi formé permet un débattement horizontal de l'arme de 60° contre 45° pour la trémie A2R


Source :
Atlantikwall, web
